本實用新型涉及夾緊裝置技術領域，具體為一種分切機的夾緊裝置。

背景技術：

分切機的夾緊裝置是紙管加工過程中常用的設備，其用于將紙管加工成為產品所需長度。

現有技術中的分切機的夾緊裝置，其往往采用固定的定位輥對紙管進行定位，而對于直徑不一的紙管，其需通過制備多根不同直徑的模具進行置換，以針對各個直徑的紙筒，上述加工方式，其不僅需花費大量成本用于模具制備，同時在加工前的置換工作亦導致其生產效率底下，而且夾緊裝置在夾緊定位是不能做到同步，這就造成一定的偏差。

技術實現要素：

本實用新型的目的在于提供一種分切機的夾緊裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種分切機的夾緊裝置，包括夾持座，所述夾持座內部的非圓心處設置有四組第一滑槽，四組所述第一滑槽兩端的中間位置處設置有限位槽，四組所述第一滑槽相互靠近的位置處皆設置有彈簧，四組組所述彈簧相互遠離處皆設置有夾持桿，四組所述夾持桿相互靠近位置處遠離夾持座的一側設置有夾持塊，所述夾持塊的兩側對稱設置有第二滑塊，所述第二滑塊與限位槽相互配合，四組所述夾持桿相互遠離處遠離夾持塊的一側皆設置有第一滑塊，所述夾持座頂部和底部的中間位置處皆設置有滑動座，兩組所述滑動座靠近夾持塊一側的中間位置處皆設置有滑動桿，所述滑動桿貫穿滑動座，兩組所述滑動座之間遠離夾持座的一側設置有錐形筒，所述錐形筒內側壁均勻設置有四組第二滑槽，所述錐形筒遠離夾持座一側的中間位置處設置有套管，所述套管靠近夾持座的一側延伸至錐形筒的內部，所述套管頂部遠離錐形筒的一側設置有通孔，所述通孔內部設置有緊固螺栓。

優選的，所述夾持塊的底部皆設置有凸齒。

優選的，所述第一滑塊位于錐形筒的內部，所述第一滑塊與第二滑槽相互滑動配合。

優選的，所述錐形筒靠近夾持座均勻設置有四組通孔，所述夾持桿與通孔滑動配合。

優選的，所述滑動桿靠近夾持塊的一側設置有限位塊，所述滑動桿與滑動座滑動配合。

優選的，所述通孔內部的兩側設置有螺紋，所述緊固螺栓與通孔之間呈螺紋連接。

與現有技術相比，本實用新型的有益效果是：該分切機的夾緊裝置通過夾持桿、第一滑塊、第二滑槽、錐形筒、通孔、緊固螺栓和套管之間的相互配合，可以對錐形筒位置進行左右移動，從而可以對幾組夾持塊之間的距離進行調節，可以對不同大小直徑得卷筒進行夾持，減少更換不同轉軸的時間，提高了工作效率，通過滑動桿和滑動座之間的相互配合，可以使得錐形筒移動時不會發生偏移，保證錐形筒可以正常帶動夾持桿進行移動，第二滑塊和限位槽的作用下可以防止夾持桿在上下移動時左右移動，防止夾持時不夠緊固，使得夾持件的脫落。

附圖說明

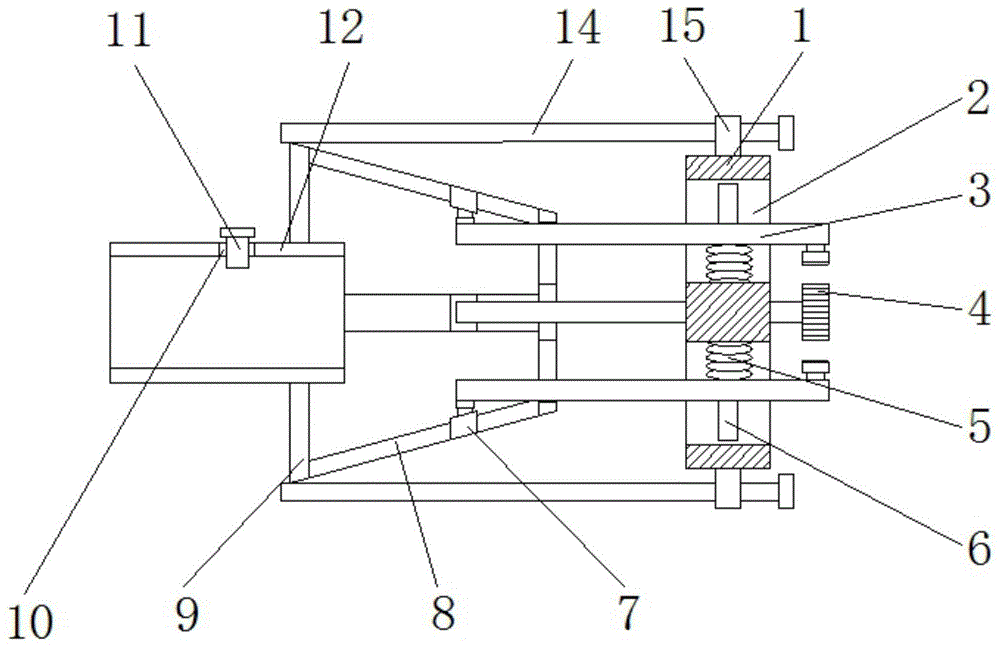

圖1為本實用新型的結構示意圖；

圖2為本實用新型的夾持座的側視圖；

圖3為本實用新型的夾持桿示意圖。

圖中：1、夾持座；2、第一滑槽；3、夾持桿；4、夾持塊；5、彈簧；6、限位槽；7、第一滑塊；8、第二滑槽；9、錐形筒；10、通孔；11、緊固螺栓；12、套管；13、第二滑塊；14、滑動桿；15、滑動座。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-3，本實用新型提供的實施例：一種分切機的夾緊裝置，包括夾持座1，夾持座1內部的非圓心處設置有四組第一滑槽2，四組第一滑槽2兩端的中間位置處設置有限位槽6，四組第一滑槽2相互靠近的位置處皆設置有彈簧5，四組組彈簧5相互遠離處皆設置有夾持桿3，四組夾持桿3相互靠近位置處遠離夾持座1的一側設置有夾持塊4，夾持塊4的兩側對稱設置有第二滑塊13，第二滑塊13與限位槽6相互配合，防止夾持桿3左右滑動，四組夾持桿3相互遠離處遠離夾持塊4的一側皆設置有第一滑塊7，夾持座1頂部和底部的中間位置處皆設置有滑動座15，兩組滑動座15靠近夾持塊4一側的中間位置處皆設置有滑動桿14，滑動桿14貫穿滑動座15，兩組滑動座15之間遠離夾持座1的一側設置有錐形筒9，錐形筒9內側壁均勻設置有四組第二滑槽8，錐形筒9遠離夾持座1一側的中間位置處設置有套管12，套管12靠近夾持座1的一側延伸至錐形筒9的內部，套管12頂部遠離錐形筒9的一側設置有通孔10，通孔10內部設置有緊固螺栓11，可以對裝置進行固定。

在本實施中，夾持塊4的底部皆設置有凸齒，使得夾持塊4夾持更加穩定，第一滑塊7位于錐形筒9的內部，第一滑塊7與第二滑槽8相互滑動配合，使得第一滑塊7可以自由滑動，錐形筒9靠近夾持座1均勻設置有四組通孔，夾持桿3與通孔滑動配合，使得夾持桿3可以上下移動，滑動桿14靠近夾持塊4的一側設置有限位塊，滑動桿14與滑動座15滑動配合，保證錐形筒9水平移動，通孔10內部的兩側設置有螺紋，緊固螺栓11與通孔10之間呈螺紋連接，可以對裝置進行固定。

工作原理：首先，通過轉動緊固螺栓11，緊固螺栓11在通孔10的作用下，緊固螺栓11左右移動，緊固螺栓11帶動錐形筒9左右移動，錐形筒9的移動，使得第一滑塊7在第二滑槽8內部左右互動，從而改變第一滑塊7之間的距離，第一滑塊7則帶動夾持塊4移動，從而改變夾持塊4之間的間距，從而對不同直徑的卷筒進行夾持，當需要對卷筒松開時，轉動緊固螺栓11使得錐形筒9向右移動，使得第一滑塊7之間的間距增大，在彈簧5的作用下，從而使得夾持塊4之間的間距增大，可以對卷筒進行拿取。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

技術特征：

1.一種分切機的夾緊裝置，包括夾持座（1），其特征在于：所述夾持座（1）內部的非圓心處設置有四組第一滑槽（2），四組所述第一滑槽（2）兩端的中間位置處設置有限位槽（6），四組所述第一滑槽（2）相互靠近的位置處皆設置有彈簧（5），四組所述彈簧（5）相互遠離處皆設置有夾持桿（3），四組所述夾持桿（3）相互靠近位置處遠離夾持座（1）的一側設置有夾持塊（4），所述夾持塊（4）的兩側對稱設置有第二滑塊（13），所述第二滑塊（13）與限位槽（6）相互配合，四組所述夾持桿（3）相互遠離處遠離夾持塊（4）的一側皆設置有第一滑塊（7），所述夾持座（1）頂部和底部的中間位置處皆設置有滑動座（15），兩組所述滑動座（15）靠近夾持塊（4）一側的中間位置處皆設置有滑動桿（14），所述滑動桿（14）貫穿滑動座（15），兩組所述滑動座（15）之間遠離夾持座（1）的一側設置有錐形筒（9），所述錐形筒（9）內側壁均勻設置有四組第二滑槽（8），所述錐形筒（9）遠離夾持座（1）一側的中間位置處設置有套管（12），所述套管（12）靠近夾持座（1）的一側延伸至錐形筒（9）的內部，所述套管（12）頂部遠離錐形筒（9）的一側設置有通孔（10），所述通孔（10）內部設置有緊固螺栓（11）。

2.根據權利要求1所述的一種分切機的夾緊裝置，其特征在于：所述夾持塊（4）的底部皆設置有凸齒。

3.根據權利要求1所述的一種分切機的夾緊裝置，其特征在于：所述第一滑塊（7）位于錐形筒（9）的內部，所述第一滑塊（7）與第二滑槽（8）相互滑動配合。

4.根據權利要求1所述的一種分切機的夾緊裝置，其特征在于：所述錐形筒（9）靠近夾持座（1）均勻設置有四組通孔，所述夾持桿（3）與通孔滑動配合。

5.根據權利要求1所述的一種分切機的夾緊裝置，其特征在于：所述滑動桿（14）靠近夾持塊（4）的一側設置有限位塊，所述滑動桿（14）與滑動座（15）滑動配合。

6.根據權利要求1所述的一種分切機的夾緊裝置，其特征在于：所述通孔（10）內部的兩側設置有螺紋，所述緊固螺栓（11）與通孔（10）之間呈螺紋連接。

技術總結

本實用新型公開了一種分切機的夾緊裝置，包括夾持座，所述夾持座內部的非圓心處設置有四組第一滑槽，四組所述第一滑槽兩端的中間位置處設置有限位槽，四組所述第一滑槽相互靠近的位置處皆設置有彈簧，四組組所述彈簧相互遠離處皆設置有夾持桿。本實用新型裝置通過夾持桿、第一滑塊、第二滑槽、錐形筒、通孔、緊固螺栓和套管之間的相互配合，可以對錐形筒位置進行左右移動，從而可以對幾組夾持塊之間的距離進行調節，可以對不同大小直徑得卷筒進行夾持，減少更換不同轉軸的時間，提高了工作效率，同時錐形筒移動時不會發生偏移，保證錐形筒可以正常帶動夾持桿進行移動，防止夾持時不夠緊固，使得夾持件的脫落。

技術研發人員：丁利濤;袁青雷;吳銀銀

受保護的技術使用者：蘇州三川金屬材料有限公司

技術研發日：2019.11.12

技術公布日：2020.07.14
