本實用新型涉及紙管加工技術領域，具體為一種紙管加工分切機的夾緊裝置。

背景技術：

紙管加工分切機的夾緊裝置是紙管加工過程中常用的設備，其用于將紙管加工成為產品所需長度?，F(xiàn)有技術中的紙管加工分切機的加緊裝置，其往往采用固定的定位輥對紙管進行定位，而對于直徑不一的紙管，其需通過制備多根不同直徑的模具進行置換，以針對各個直徑的紙筒。上述加工方式，其不僅需花費大量成本用于模具制備，同時在加工前的置換工作亦導致其生產效率底下，成本增加。

技術實現要素：

本實用新型的目的在于提供一種紙管加工分切機的夾緊裝置，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種紙管加工分切機的夾緊裝置，包括底板、滑動塊、鉸接塊、主機和滾筒，所述主機焊接在底板的頂端一側，所述滾筒轉動安裝在主機上，所述底板上端焊接有對稱分布的固定塊，兩個固定塊的前表面開設有等距分布的限位孔，且兩個固定塊上端開設有滑槽，所述滑動塊一端活動安裝有鉸接軸，滑動塊下端焊接有連接桿，且連接桿下端活動安裝有滾輪，滾輪活動安裝在滑槽內，所述滑動塊上端通過連接塊焊接有弧形擋板，弧形擋板內端安裝有緩沖層，所述鉸接塊通過鉸接軸安裝有鉸接桿，且鉸接塊下端焊接有控制桿，所述鉸接塊通過鉸接桿與滑動塊活動連接。

優選的，所述底板的底端四角焊接有支撐座。

優選的，所述限位孔共九個，且九個限位孔在固定塊上均勻分布。

優選的，所述滾輪通過滾輪軸卡接在滑槽內。

優選的，所述滾筒位于兩個弧形擋板中間。

優選的，所述弧形擋板共四個，且兩個弧形擋板為一組。

與現有技術相比，本實用新型的有益效果是：該紙管加工分切機的加緊裝置，通過設置支撐座，提高該裝置的穩定性，便于移動，通過設置滑動裝置，使滑動塊能在固定塊上移動，且滾輪軸卡接在滑槽內，滾輪不易脫落滑槽，讓該夾緊裝置可以根據紙管的大小來改變自身的夾持范圍，通過設置控制桿和限位孔，方便工人對該裝置夾持范圍進行調節和固定，通過設置滾筒和弧形擋板，讓被切紙管套接在滾筒上，弧形擋板夾持住紙管兩側，通過設置兩組弧形擋板，使該裝置的夾持功能變得更加穩定，紙管不易脫落，通過設置緩沖層，使該裝置在夾緊紙管的時候，不會因?yàn)橛残员砻鎸埞墚a(chǎn)生損壞，使本實用新型的紙管加工分切機的夾緊裝置相比傳統產品使用效果更佳。

附圖說明

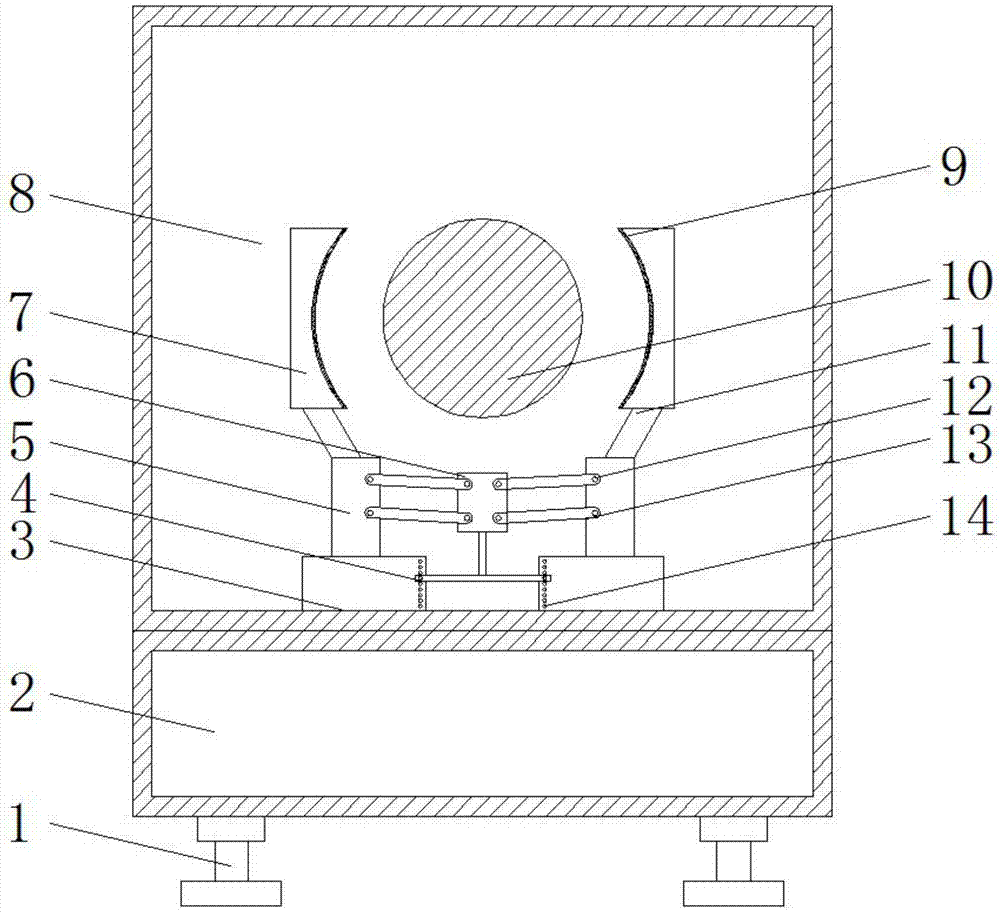

圖1為本實用新型的側視結構示意圖；

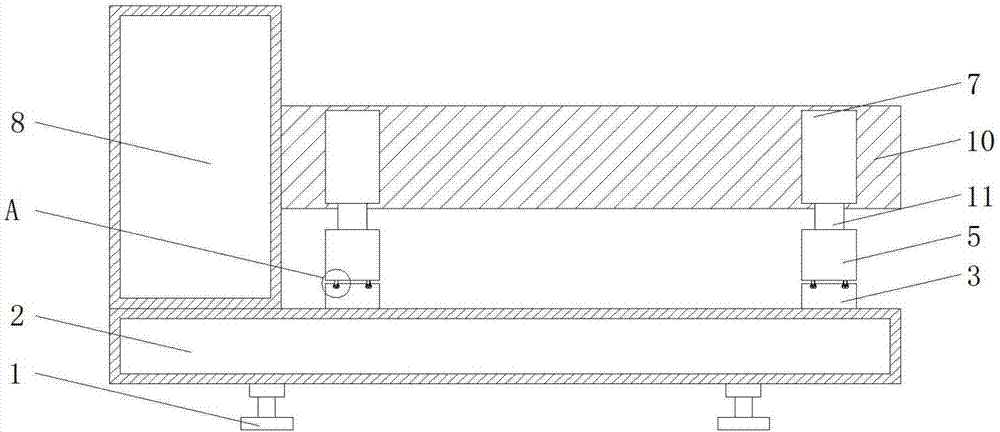

圖2為本實用新型的正視結構示意圖；

圖3為本實用新型的俯視結構示意圖；

圖4為本實用新型的A結構示意圖。

圖中：1-支撐座；2-底板；3-固定塊；4-控制桿；5-滑動塊；6-鉸接塊；7-弧形擋板；8-主機；9-緩沖層；10-滾筒；11-連接塊；12-鉸接軸；13-鉸接桿；14-限位孔；A-滑動裝置；15-滑槽；16-滾輪；17-連接桿；18-滾輪軸。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1至4，本實用新型提供的一種實施例：一種紙管加工分切機的夾緊裝置，包括底板2、滑動塊5、鉸接塊6、主機8和滾筒10，主機8焊接在底板2的頂端一側，底板2的底端四角焊接有支撐座1，提高該裝置的穩定性，便于搬運，滾筒10轉動安裝在主機8上，滾筒10位于兩個弧形擋板7中間，讓被切紙管套接在滾筒10上，弧形擋板7夾持住紙管兩側，底板2上端焊接有對稱分布的固定塊3，兩個固定塊3的前表面開設有等距分布的限位孔14，限位孔14共九個，且九個限位孔14在固定塊3上均勻分布，兩個固定塊3上端開設有滑槽15，滑動塊5一端活動安裝有鉸接軸12，滑動塊5下端焊接有連接桿17，且連接桿17下端活動安裝有滾輪16，滾輪16活動安裝在滑槽15內，滾輪16通過滾輪軸18卡接在滑槽15內，使?jié)L輪16不易脫落滑槽15，使滑動塊5能在固定塊3上移動，兩個滑動塊5通過連接塊11帶動弧形擋板7進行運動，讓該夾緊裝置可以根據紙管的大小來改變自身的夾持范圍，滑動塊5上端通過連接塊11焊接有弧形擋板7，弧形擋板7共四個，且兩個弧形擋板7為一組，使該裝置的夾持功能變得更加穩定，紙管不易脫落，弧形擋板7內端安裝有緩沖層9，使該裝置在夾緊紙管的時候，不會因?yàn)橛残员砻鎸埞墚a(chǎn)生損壞，鉸接塊6通過鉸接軸12安裝有鉸接桿13，且鉸接塊6下端焊接有控制桿4，鉸接塊6通過鉸接桿13與滑動塊5活動連接，在夾緊或放松紙管的時候，將控制桿4通過限位孔14固定在固定塊3上，這樣不會因?yàn)楣ぷ鲿r(shí)候的震動，使弧形擋板7產生位移，方便工人對該裝置夾持范圍進行調節和固定，使本實用新型的紙管加工分切機的夾緊裝置相比傳統產品使用效果更佳。

工作原理：本紙管加工分切機的夾緊裝置在進行工作時，將紙管套接在滾筒10上，通過上下拉動控制桿4，帶動鉸接塊6運動，鉸接塊6通過鉸接桿13帶動兩個滑動塊5，兩個滑動塊5通過連接塊11帶動弧形擋板7進行運動，當需要夾緊紙管的時候，往下拉動控制桿4.使弧形擋板7壓迫紙管，達到夾持作用，當需要松開紙管的時候，往上推動控制桿4，使弧形擋板7遠離紙管，解除夾持，在夾緊或放松紙管的時候，將控制桿4通過限位孔14固定在固定塊3上，這樣不會因?yàn)楣ぷ鲿r(shí)候的震動，使弧形擋板7產生位移。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

技術特征：

1.一種紙管加工分切機的夾緊裝置，包括底板(2)、滑動塊(5)、鉸接塊(6)、主機(8)和滾筒(10)，其特征在于：所述主機(8)焊接在底板(2)的頂端一側，所述滾筒(10)轉動安裝在主機(8)上，所述底板(2)上端焊接有對稱分布的固定塊(3)，兩個固定塊(3)的前表面開設有等距分布的限位孔(14)，且兩個固定塊(3)上端開設有滑槽(15)，所述滑動塊(5)一端活動安裝有鉸接軸(12)，滑動塊(5)下端焊接有連接桿(17)，且連接桿(17)下端活動安裝有滾輪(16)，滾輪(16)活動安裝在滑槽(15)內，所述滑動塊(5)上端通過連接塊(11)焊接有弧形擋板(7)，弧形擋板(7)內端安裝有緩沖層(9)，所述鉸接塊(6)通過鉸接軸(12)安裝有鉸接桿(13)，且鉸接塊(6)下端焊接有控制桿(4)，所述鉸接塊(6)通過鉸接桿(13)與滑動塊(5)活動連接。

2.根據權利要求1所述的一種紙管加工分切機的夾緊裝置，其特征在于：所述底板(2)的底端四角焊接有支撐座(1)。

3.根據權利要求1所述的一種紙管加工分切機的夾緊裝置，其特征在于：所述限位孔(14)共九個，且九個限位孔(14)在固定塊(3)上均勻分布。

4.根據權利要求1所述的一種紙管加工分切機的夾緊裝置，其特征在于：所述滾輪(16)通過滾輪軸(18)卡接在滑槽(15)內。

5.根據權利要求1所述的一種紙管加工分切機的夾緊裝置，其特征在于：所述滾筒(10)位于兩個弧形擋板(7)中間。

6.根據權利要求1所述的一種紙管加工分切機的夾緊裝置，其特征在于：所述弧形擋板(7)共四個，且兩個弧形擋板(7)為一組。

技術總結

本實用新型公開了一種紙管加工分切機的夾緊裝置，包括底板、滑動塊、鉸接塊、主機和滾筒，所述主機焊接在底板的頂端一側，所述滾筒轉動安裝在主機上，所述底板上端焊接有對稱分布的固定塊，兩個固定塊的前表面開設有等距分布的限位孔，且兩個固定塊上端開設有滑槽，所述滑動塊一端活動安裝有鉸接軸，滑動塊下端焊接有連接桿，且連接桿下端活動安裝有滾輪，滾輪活動安裝在滑槽內，所述滑動塊上端通過連接塊焊接有弧形擋板，弧形擋板內端安裝有緩沖層，所述鉸接塊通過鉸接軸安裝有鉸接桿，且鉸接塊下端焊接有控制桿。該紙管加工分切機的加緊裝置，可以根據紙管的大小來改變自身的夾持范圍，夾持功能更加穩定，相比傳統產品使用效果更佳。

技術研發人員：李建慧

受保護的技術使用者：長興同和紙管廠

技術研發日：2017.10.26

技術公布日：2018.06.26
