本技術涉及復合集流體，具體涉及一種復合集流體分切裝置。

背景技術：

1、復合集流體作是新型的鋰電池內部重要材料，在制備過程中需要用到分切機對集流體卷膜進行分切。傳統的復合集流體分切設備所具有的多個刀頭之間的間距為預定值，在將復合集流體分切形成不同長度，需要調整各個刀頭位置，極為不便，影響對復合集流體的切割效率。

技術實現思路

1、為克服上述缺點，本實用新型的目的在于提供一種復合集流體分切裝置。

2、為了達到以上目的，本實用新型采用的技術方案包括：

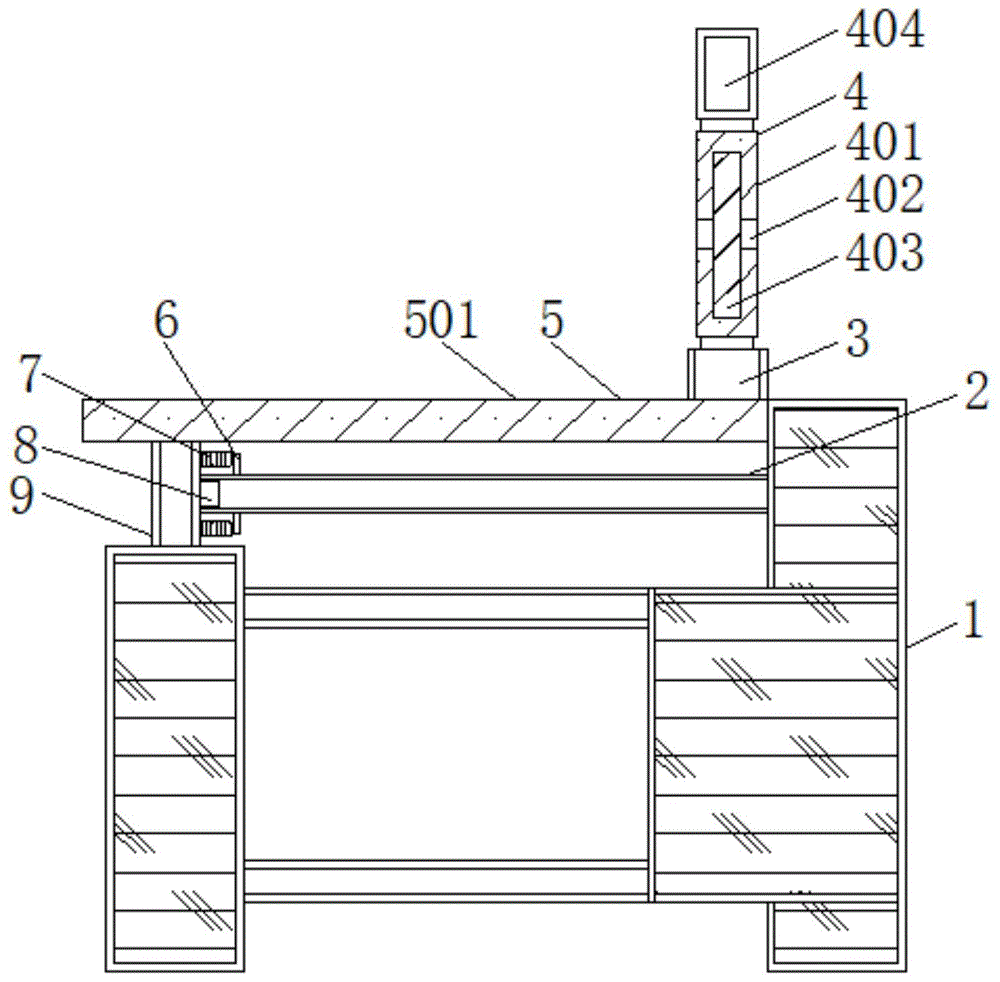

3、架體，其上配置有用于安裝復合集流體的支撐座，所述架體于所述支撐座側部安裝有螺桿，所述螺桿被伺服電機所驅動，所述架體上安裝有光桿；

4、切割裝置，至少具有一組且安裝在所述螺桿和所述光桿上，驅動所述螺桿轉動以使所述切割裝置沿螺桿長度方向移動；

5、伸縮組件，設于所述切割裝置上，所述伸縮組件用于控制所述切割裝置沿垂直于所述螺桿方向移動以靠近或遠離復合集流體。

6、在上述復合集流體分切裝置的優選技術方案中，所述切割裝置包括固定架和轉動安裝在所述固定架上的切刀，所述固定架滑動安裝在所述光桿，所述固定架通過滑塊螺紋連接在所述螺桿上，所述滑塊與所述固定架為轉動連接。

7、在上述復合集流體分切裝置的優選技術方案中，所述伸縮組件包括第一驅動氣缸、夾持件；其中，所述第一驅動氣缸安裝在所述固定架上，所述夾持件滑動安裝在所述固定架于靠近復合集流體一側，所述夾持件安裝在所述第一驅動氣缸的伸出軸端，所述切刀轉動安裝在所述夾持件上。

8、在上述復合集流體分切裝置的優選技術方案中，所述固定架被限制成與所述光桿同步轉動，所述架體上安裝有傾斜的第二驅動氣缸，所述第二驅動氣缸的伸出軸端轉動安裝有旋轉件，所述旋轉件安裝在所述光桿上并與所述光桿同步轉動。

9、在上述復合集流體分切裝置的優選技術方案中，所述螺桿具有第一部分和第二部分，所述第一部分和所述第二部分的螺紋為反向螺旋，所述第一部分和所述第二部分均至少設置有一組切割裝置。

10、在上述復合集流體分切裝置的優選技術方案中，所述夾持件底部通過底座安裝有清潔件，所述清潔件用于對所述切刀兩側表面進行除塵。

11、在上述復合集流體分切裝置的優選技術方案中，所述清潔件為清潔布或清潔毛刷。

12、在上述復合集流體分切裝置的優選技術方案中，所述清潔件向所述切刀圓心處傾斜設置。

13、在上述復合集流體分切裝置的優選技術方案中，所述底座可拆卸的安裝在所述夾持件底部。

14、在上述復合集流體分切裝置的優選技術方案中，所述切刀表面噴涂有聚四氟乙烯涂層。

15、本實用新型的有益效果是，通過伺服電機控制螺桿轉動，在光桿的限制下，螺桿通過滑塊帶動固定架沿螺桿長度方向橫移，從而實現對切割裝置位置的調整，滿足對復合集流體進行不同長度的切斷。

技術特征：

1.一種復合集流體分切裝置，其特征在于，包括：

2.根據權利要求1所述的復合集流體分切裝置，其特征在于：所述切割裝置包括固定架和轉動安裝在所述固定架上的切刀，所述固定架滑動安裝在所述光桿，所述固定架通過滑塊螺紋連接在所述螺桿上，所述滑塊與所述固定架為轉動連接。

3.根據權利要求2所述的復合集流體分切裝置，其特征在于：所述伸縮組件包括第一驅動氣缸、夾持件；其中，所述第一驅動氣缸安裝在所述固定架上，所述夾持件滑動安裝在所述固定架于靠近復合集流體一側，所述夾持件安裝在所述第一驅動氣缸的伸出軸端，所述切刀轉動安裝在所述夾持件上。

4.根據權利要求2所述的復合集流體分切裝置，其特征在于：所述固定架被限制成與所述光桿同步轉動，所述架體上安裝有傾斜的第二驅動氣缸，所述第二驅動氣缸的伸出軸端轉動安裝有旋轉件，所述旋轉件安裝在所述光桿上并與所述光桿同步轉動。

5.根據權利要求1所述的復合集流體分切裝置，其特征在于：所述螺桿具有第一部分和第二部分，所述第一部分和所述第二部分的螺紋為反向螺旋，所述第一部分和所述第二部分均至少設置有一組切割裝置。

6.根據權利要求3所述的復合集流體分切裝置，其特征在于：所述夾持件底部通過底座安裝有清潔件，所述清潔件用于對所述切刀兩側表面進行除塵。

7.根據權利要求6所述的復合集流體分切裝置，其特征在于：所述清潔件為清潔布或清潔毛刷。

8.根據權利要求6所述的復合集流體分切裝置，其特征在于：所述清潔件向所述切刀圓心處傾斜設置。

9.根據權利要求6所述的復合集流體分切裝置，其特征在于：所述底座可拆卸的安裝在所述夾持件底部。

10.根據權利要求3所述的復合集流體分切裝置，其特征在于：所述切刀表面噴涂有聚四氟乙烯涂層。

技術總結

本技術公開了一種復合集流體分切裝置包括：架體，其上配置有用于安裝復合集流體的支撐座，所述架體于所述支撐座側部安裝有螺桿，所述螺桿被伺服電機所驅動，所述架體上安裝有光桿；切割裝置，至少具有一組且安裝在所述螺桿和所述光桿上，驅動所述螺桿轉動以使所述切割裝置沿螺桿長度方向移動；伸縮組件，設于所述切割裝置上，所述伸縮組件用于控制所述切割裝置沿垂直于所述螺桿方向移動以靠近或遠離復合集流體；本技術可解決傳統的復合集流體分切設備所具有的多個刀頭之間的間距調節不便，影響對復合集流體的切割效率的問題。

技術研發人員：翁偉嘉,武俊偉

受保護的技術使用者：江蘇英聯復合集流體有限公司

技術研發日：20231225

技術公布日：2024/7/25
