一種改進型的復卷機的制作方法

2024年01月16日國知局瀏覽量:0

一種改進型的復卷機的制作方法

本實用新型涉及造紙設備,尤其涉及一種改進型的復卷機。

背景技術:

現有技術中,復卷機是造紙領域中的主要設備之一,用于將從卷紙機生產的原紙進行解卷、切邊、分切和復卷,以使原紙在復卷機的復卷軸上重新形成一定幅寬、卷徑和緊度要求的成品紙卷。

如圖1所示,一種現有的復卷機在復卷軸33附近設置兩根平行的壓輥34,對已分切的原紙進行擠壓,形成阻礙原紙的移動的阻力,進而迫使復卷軸33以一定的拉力拉動原紙,并使原紙纏繞在復卷軸33上,從而形成符合緊度要求的成品紙卷。

然而兩根平行的壓輥與原紙的接觸面積有限,當原紙的表面光潔度存在差異或生產不同光潔度的原紙時,兩根平行的壓輥提供的阻力并不穩定,進而使成品紙卷的緊度存在差異,更為不利的是,為保證成品紙卷的緊度而反復調整兩根平行壓輥的間隙,還會使原紙上產生壓痕,影響成品紙卷的質量。

技術實現要素:

本實用新型旨在解決上述所提及的技術問題,提供一種改進型的復卷機,減小成品紙卷的緊度變化差異,避免壓痕的產生。

本實用新型是通過以下的技術方案實現的:

一種改進型的復卷機,包括機架,機架上設置有放卷機構、分切機構和復卷機構,復卷機構包括平行設置的主軸和副軸組,主軸兩端可轉動的與機架連接,副軸組包括可轉動的第一副軸和第二副軸,第一副軸和第二副軸壓迫原紙使原紙與主軸的徑向外表面接觸,機架設置有安裝第一副軸和第二副軸的安裝架,安裝架可轉動的與機架連接,第一副軸和第二副軸通過安裝架距離可調。

優選的,第一副軸包括內芯和套裝于內芯上的外殼,外殼的兩端與內芯通過軸承連接,外殼和內芯之間設置有容置冷卻風通過的通道。

優選的,第一副軸的外徑為130±1mm,第一副軸的有效長度為900±10mm。

優選的,安裝架設置有連接第一副軸的第一支架,第一支架設置有連接第一副軸兩端的兩個第一懸臂,第一懸臂遠離第一副軸的一端設置第一定位凸起,第一本體設置有容置第一定位凸起的第一凹部。

進一步的,第一懸臂設置有若干沿第一定位凸起的徑向設置的第一安裝孔,至少一個第一安裝孔內設置有第一螺栓。

進一步的,第一本體設置有將兩個第一懸臂連接的第一桿件和第二桿件,第一桿件和第二桿件與第一副軸平行設置,第一桿件和第二桿件通過燕尾槽進行連接。

優選的,安裝架設置有連接第二副軸的調節組件,調節組件包括可相對安裝架滑動的滑動件和帶動滑動件滑動的第一動力件,滑動件上設置有連接第二副軸的第二支架,第二支架與滑動件鉸接,第二支架上設置有長度可調的第二動力件,第二動力件遠離第二支架的一端與滑動件鉸接。

優選的,機架設置有連接安裝架的安裝塊,安裝塊與安裝架鉸接,安裝塊設置有帶動安裝架旋轉的第三動力件,安裝塊通過導軌連接的方式與機架連接。

優選的,放卷機構包括放卷滾軸、計算放卷滾軸旋轉圈數的計數器和連接計數器的控制器,控制器連接有報警裝置。

優選的,分切機構包括支撐原紙的滾筒和副軸組實現對原紙的有效壓緊,使成品卷紙的緊度一致,避免時松時緊;通過設置副軸組并使副軸組具有第一副軸和第二副軸,使得原紙與主軸的接觸由線接觸變?yōu)槊娼佑|,避免反復調整所產生的壓痕;還通過使第二副軸可相對第一副軸距離可調,使原紙與主軸的接觸面積可以調整,在不增主軸對原紙的壓強的情況下調整主軸對原紙的壓緊力,滿足不同緊度的成品卷紙的要求;第一副軸和第二副軸通過可轉動的安裝架與機架連接,使得第一副軸和第二副軸在調整時更為方便,易于控制。

附圖說明

以下結合附圖對本實用新型的具體實施方式作進一步的詳細說明,其中:

圖1為一種現有復卷機的結構示意圖;

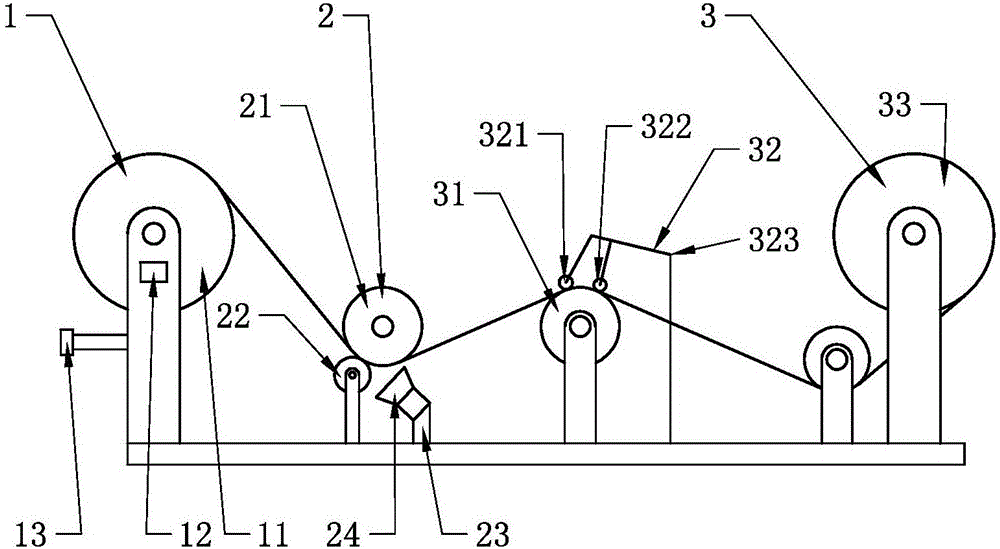

圖2為本實用新型的一種改進型的復卷機的結構示意圖;

圖3為圖2中第一副軸的結構示意圖;

圖4為圖2中安裝架的第一支架的結構示意圖;

圖5為圖2中安裝架的整體結構示意圖;

具體實施方式

如圖2所示,一種改進型的復卷機,包括機架,機架上設置有放卷機構1、分切機構2和復卷機構3。復卷機工作時原紙從放卷機構1解卷,然后進入分切機構2分切,將不規則的外邊切除,同時將原紙切成固定尺寸的寬度,最后由復卷機構3上的復卷軸33重新復卷呈卷狀。

為精確預估放卷機構1上原紙的耗用情況,方便員工提起進行接紙準備,放卷機構1可以包括放置原紙卷的放卷滾軸11、計算放卷滾軸11旋轉圈數的計數器12和連接計數器12的控制器,控制器連接有報警裝置13。

通過統計常用原紙卷的重量和紙卷圈數的關系,在計數器12上設置一個標準圈數,當放卷滾軸11旋轉到標準圈數時,計數器12反饋信號至控制機,控制器使報警燈閃爍或報警鈴發出聲響,提醒員工進行更換原紙卷的操作,節省時間。

分切機構2可以包括支撐原紙的滾筒21和對滾筒21上的原紙進行分切的旋轉切刀22,旋轉切刀22設置于滾筒21的底部,旋轉切刀22朝向進紙方向的一側設置有吸塵管23,吸塵管23設置有沿切刀的徑向延伸的扁平口部24。

切刀設置于滾筒21的底部可以減少落在原紙上的碎紙屑,而且原紙也可以起到遮擋碎紙屑,避免碎紙屑向周圍環境發散的作用。

吸塵管23通過利用負壓作用,將碎紙屑進行收集,避免碎紙屑污染環境。

吸塵管23具有扁平口部24,可以防止大塊的紙屑進入吸塵管23,以免造成堵塞,同時扁平口部24的間歇小,可以提供較大的吸力,使碎紙屑迅速向吸塵管23內流動。

復卷機構3可以包括平行設置的主軸31和副軸組32,主軸31兩端可轉動的與機架連接,副軸組32包括可轉動的第一副軸321和第二副軸322,第一副軸321和第二副軸322壓迫原紙使原紙與主軸31的徑向外表面接觸,機架設置有安裝第一副軸321和第二副軸322的安裝架323,安裝架323可轉動的與機架連接,第一副軸321和第二副軸322通過安裝架323距離可調。

副軸組32具有第一副軸321和第二副軸322,使得原紙與主軸31的接觸由線接觸變?yōu)槊娼佑|,避免反復調整所產生的壓痕;第二副軸322可相對第一副軸321距離可調,使原紙與主軸31的接觸面積可以調整,在不增主軸31對原紙的壓強的情況下可以調整主軸31對原紙的壓緊力,滿足不同緊度的成品卷紙的要求;第一副軸321和第二副軸322通過可轉動的安裝架323與機架連接,使得第一副軸321和第二副軸322在調整時更為方便,易于控制。最終,主軸31和副軸組32實現對原紙的有效壓緊,使成品卷紙的緊度一致,避免時松時緊。

以下介紹復卷機構3的具體結構:

如圖3所示,第一副軸321與第二副軸322的結構相同,以第一副軸321為例,由于第一副軸321在原紙的復卷過程中一紙隨原紙的移動而轉動,第一副軸321不可避免的溫度上升,為避免第一副軸321因溫度上升而膨脹,進而對原紙的壓緊力產生變化,第一副軸321需考慮散熱情況,對應的,第一副軸321包括內芯3212和套裝于內芯3212上的外殼3211,外殼3211的兩端與內芯3212通過軸承3214連接,外殼3211和內芯3212之間設置有容置冷卻風通過的通道3213。

由于原紙被分切后的寬度為客戶所需要的寬度,第一副軸321的長度如果過短,則第一副軸321會使原紙上產生壓印,并且使原紙寬度方向的邊緣不平整,第一副軸321的外徑優選為130±1mm,第一副軸321上可以與原紙接觸的有效長度為900±10mm。這樣既可以保證第一副軸321的強度,避免第一副軸321彎曲,還可以適用于目前所有寬度的成品紙卷。

如圖4所示,安裝架323可以設置有連接第一副軸321的第一支架,第一支架設置有連接第一副軸321兩端的兩個第一懸臂41,第一懸臂41遠離第一副軸321的一端設置第一定位凸起42,第一本體設置有容置第一定位凸起42的第一凹部43。

第一定位凸起42和第一凹部43配合可以使第一副軸321相對主軸31平行調整,避免第一副軸321相對主軸31歪斜,使原紙受力不均而產生褶皺。

第一懸臂41可以設置有若干沿第一定位凸起42的徑向設置的第一安裝孔44,至少一個第一安裝孔44內設置有第一螺栓45。通過在第一定位凸起42的徑向設置第一安裝孔44并設置第一螺栓45限制第一懸臂41相對第一本體的角度,并使第一懸臂41與第一本體固定。

第一本體可以設置有將兩個第一懸臂41連接的第一桿件46和第二桿件47,第一桿件46和第二桿件47與第一副軸321平行設置,第一桿件46和第二桿件47通過燕尾槽進行連接。

第一桿件46和第二桿件47保證第一懸臂41準確的與第一副軸321的兩端連接,避免兩個第一懸臂41不平行而產生第一副軸321偏轉的情況。

為使第二副軸322可以相對第一副軸321調節,如圖5所示,安裝架323可以設置有連接第二副軸322的調節組件,調節組件包括可相對安裝架323滑動的滑動件51和帶動滑動件51滑動的第一動力件52,滑動件51上設置有連接第二副軸322的第二支架53,第二支架53與滑動件51鉸接,第二支架53上設置有長度可調的第二動力件54,第二動力件54遠離第二支架53的一端與滑動件51鉸接。

第一動力件52帶動滑動件51滑動實現對第二副軸322位置的大范圍調整,便于使副軸組32與主軸31靠近或分離,避免第二副軸322與主軸31碰撞干涉。

第二動力件54帶動第二支架53對第二副軸322進行微調,以調節原紙與主軸31的接觸面積,使成品卷紙具有不同的緊度。

對于安裝架323與機架的連接,機架設置有連接安裝架323的安裝塊61,安裝塊61與安裝架323鉸接,安裝塊61設置有帶動安裝架323旋轉的第三動力件62,安裝塊61通過導軌連接的方式與機架連接。

第三動力件62使副軸組32與主軸31脫離或靠近,便于進行紙卷的切換或接紙操作,安裝塊61與機架通過導軌連接,可以調整副軸組32相對主軸31的軸線方向的位置,適用于不同寬度的原紙紙卷,避免主軸31偏磨。

以上實施例僅用以說明本實用新型的技術方案而并非對其進行限制,凡未脫離本實用新型精神和范圍的任何修改或者等同替換,其均應涵蓋在本實用新型技術方案的范圍內。

技術特征:

1.一種改進型的復卷機,包括機架,機架上設置有放卷機構(1)、分切機構(2)和復卷機構(3),其特征在于,復卷機構(3)包括平行設置的主軸(31)和副軸組(32),主軸(31)兩端可轉動的與機架連接,副軸組(32)包括可轉動的第一副軸(321)和第二副軸(322),第一副軸(321)和第二副軸(322)壓迫原紙使原紙與主軸(31)的徑向外表面接觸,機架設置有安裝第一副軸(321)和第二副軸(322)的安裝架(323),安裝架(323)可轉動的與機架連接,第一副軸(321)和第二副軸(322)通過安裝架(323)距離可調。

2.根據權利要求1所述的一種改進型的復卷機,其特征在于,所述第一副軸(321)包括內芯(3212)和套裝于內芯(3212)上的外殼(3211),外殼(3211)的兩端與內芯(3212)通過軸承(3214)連接,外殼(3211)和內芯(3212)之間設置有容置冷卻風通過的通道(3213)。

3.根據權利要求1所述的一種改進型的復卷機,其特征在于,所述第一副軸(321)的外徑為130±1mm,第一副軸(321)的有效長度為900±10mm。

4.根據權利要求1所述的一種改進型的復卷機,其特征在于,所述安裝架(323)設置有連接第一副軸(321)的第一支架,第一支架設置有連接第一副軸(321)兩端的兩個第一懸臂(41),第一懸臂(41)遠離第一副軸(321)的一端設置第一定位凸起(42),第一本體設置有容置第一定位凸起(42)的第一凹部(43)。

5.根據權利要求4所述的一種改進型的復卷機,其特征在于,所述第一懸臂(41)設置有若干沿第一定位凸起(42)的徑向設置的第一安裝孔(44),至少一個第一安裝孔(44)內設置有第一螺栓(45)。

6.根據權利要求4所述的一種改進型的復卷機,其特征在于,所述第一本體設置有將兩個第一懸臂(41)連接的第一桿件(46)和第二桿件(47),第一桿件(46)和第二桿件(47)與第一副軸(321)平行設置,第一桿件(46)和第二桿件(47)通過燕尾槽進行連接。

7.根據權利要求1所述的一種改進型的復卷機,其特征在于,所述安裝架(323)設置有連接第二副軸(322)的調節組件,調節組件包括可相對安裝架(323)滑動的滑動件(51)和帶動滑動件(51)滑動的第一動力件(52),滑動件(51)上設置有連接第二副軸(322)的第二支架(53),第二支架(53)與滑動件(51)鉸接,第二支架(53)上設置有長度可調的第二動力件(54),第二動力件(54)遠離第二支架(53)的一端與滑動件(51)鉸接。

8.根據權利要求1所述的一種改進型的復卷機,其特征在于,所述機架設置有連接安裝架(323)的安裝塊(61),安裝塊(61)與安裝架(323)鉸接,安裝塊(61)設置有帶動安裝架(323)旋轉的第三動力件(62),安裝塊(61)通過導軌連接的方式與機架連接。

9.根據權利要求1所述的一種改進型的復卷機,其特征在于,所述放卷機構(1)包括放卷滾軸(11)、計算放卷滾軸(11)旋轉圈數的計數器(12)和連接計數器(12)的控制器,控制器連接有報警裝置(13)。

10.根據權利要求1所述的一種改進型的復卷機,其特征在于,所述分切機構(2)包括支撐原紙的滾筒(21)和對滾筒(21)上的原紙進行分切的旋轉切刀(22),旋轉切刀(22)設置于滾筒(21)的底部,旋轉切刀(22)朝向進紙方向的一側設置有吸塵管(23),吸塵管(23)設置有沿切刀的徑向延伸的扁平口部(24)。

技術總結

本實用新型公開了一種改進型的復卷機,包括機架,機架上設置有放卷機構、分切機構和復卷機構,復卷機構包括平行設置的主軸和副軸組,主軸兩端可轉動的與機架連接,副軸組包括可轉動的第一副軸和第二副軸,第一副軸和第二副軸壓迫原紙使原紙與主軸的徑向外表面接觸,機架設置有安裝第一副軸和第二副軸的安裝架,安裝架可轉動的與機架連接,第一副軸和第二副軸通過安裝架距離可調。本實用新型的一種改進型的復卷機,減小成品紙卷的緊度變化差異,避免壓痕的產生。

技術研發人員:馮紅衛

受保護的技術使用者:廣東阿博特數碼紙業有限公司

文檔號碼:201720752986

技術研發日:2017.06.26

技術公布日:2017.12.29
