1.本實用新型屬于銅箔分切技術領域，具體涉及一種銅箔分切夾緊固定裝置。

背景技術：

2.銅箔分切是將生產出來的銅箔按照客戶的需求來進行分切，是銅箔生產工序中必不可少的一部分。一般通過銅箔分切機進行分切，將所產毛箔裁切為相對應幅寬的成品規格，同時也對成品的切邊質量起到?jīng)Q定性作用。

3.目前，銅箔通過分切刀分切成相應規格的小寬幅銅箔后，只簡單交錯卷在上下收卷軸上，缺乏對多個小寬幅銅箔收卷時的固定限位機構，由于銅箔表面光滑，從而易在收卷時滑動錯位，收卷精度差。

技術實現要素：

4.本實用新型的目的在于提供一種銅箔分切夾緊固定裝置，以解決上述背景技術中提出的問題。

5.為實現上述目的，本實用新型提供如下技術方案：一種銅箔分切夾緊固定裝置，包括機體，所述機體內安裝有分切機構、調節機構、收卷機構、限位機構；所述分切機構包括刀軸，所述刀軸上安裝有多個間隔設置的分切刀，所述分切刀下部匹配有配合輥；所述調節機構包括位于所述分切機構右側的轉軸，所述轉軸上安裝有導向輥；所述收卷機構包括上收卷軸和位于其下方的下收卷軸，所述上收卷軸和所述下收卷軸上分別收卷有上銅箔卷材和下銅箔卷材，所述上銅箔卷材和所述下銅箔卷材交錯間隔設置；所述限位機構包括固定在所述機體內且位于所述收卷機構右側的兩個橫桿，兩個所述橫桿上下設置，且均套有可滑動的多個擋件，多個所述擋件分別擋在所述上銅箔卷材和所述下銅箔卷材兩側，所述擋件位于所述橫桿上的一端通過緊固螺栓固定，所述刀軸、所述配合輥、所述上收卷軸、所述下收卷軸均通過所述機體內的驅動機構帶動轉動。

6.優選的，所述擋件與所述橫桿的連接槽貫通其右端。

7.優選的，所述擋件表面平整光滑。

8.優選的，所述擋件底端貼靠在所述上收卷軸和所述下收卷軸頂端。

9.優選的，所述擋件末端設有通孔，且所述機體內裝有貫穿所述通孔的螺桿，所述螺桿上螺紋連接有多個將所述擋件兩側夾緊固定的緊固螺母。

10.優選的，所述螺桿、所述擋件均由高硬度高耐磨合金材質制成。

11.優選的，所述通孔直徑大于所述螺桿的直徑。

12.與現有技術相比，本實用新型的有益效果是：

13.1、上收卷軸、下收卷軸轉動收卷時，擋件會對銅箔兩側進行限位，從而分切后的小寬幅銅箔收卷時不會滑動錯位，收卷精度更高。

附圖說明

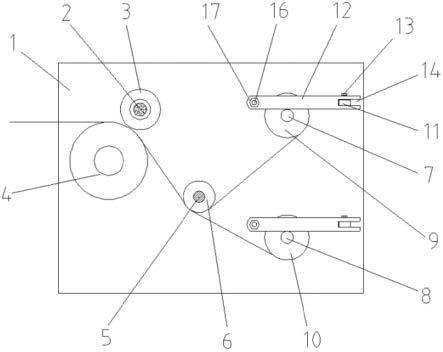

14.圖1為本實用新型的主視結構示意圖；

15.圖2為本實用新型的上部收卷機構俯視結構示意圖；

16.圖3為本實用新型的下部收卷機構俯視結構示意圖；

17.圖4為本實用新型的擋件、連接槽、通孔結構示意圖。

18.圖中：1、機體；2、刀軸；3、分切刀；4、配合輥；5、轉軸；6、導向輥；7、上收卷軸；8、下收卷軸；9、上銅箔卷材；10、下銅箔卷材；11、橫桿；12、擋件；13、緊固螺栓；14、連接槽；15、通孔；16、螺桿；17、緊固螺母。

具體實施方式

19.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

20.實施例1：請參閱圖1-4，本實用新型提供一種技術方案：一種銅箔分切夾緊固定裝置，包括機體1，所述機體1內安裝有分切機構、調節機構、收卷機構、限位機構；所述分切機構包括刀軸2，所述刀軸2上安裝有多個間隔設置的分切刀3，所述分切刀3下部匹配有配合輥4；所述調節機構包括位于所述分切機構右側的轉軸5，所述轉軸5上安裝有導向輥6；所述收卷機構包括上收卷軸7和位于其下方的下收卷軸8，所述上收卷軸7和所述下收卷軸8上分別收卷有上銅箔卷材9和下銅箔卷材10，所述上銅箔卷材9和所述下銅箔卷材10交錯間隔設置；所述限位機構包括固定在所述機體1內且位于所述收卷機構右側的兩個橫桿11，兩個所述橫桿11上下設置，且均套有可滑動的多個擋件12，多個所述擋件12分別擋在所述上銅箔卷材9和所述下銅箔卷材10兩側，所述擋件12位于所述橫桿11上的一端通過緊固螺栓13固定，所述刀軸2、所述配合輥4、所述上收卷軸7、所述下收卷軸8均通過所述機體1內的驅動機構帶動轉動，使得分切時，根據銅箔分切寬幅需要，松動緊固螺栓13，相應調節橫桿11上的擋件12的位置，使擋件12搭在上收卷軸7、下收卷軸8上并分別貼靠需收卷的上銅箔卷材9、下銅箔卷材10兩側位置，然后擰緊緊固螺栓13，毛箔送入分切機構后，刀軸2帶動多個分切刀3轉動在配合輥4處將毛箔分切多個小寬幅銅箔，然后引出并經導向輥6依次交錯引入上收卷軸7、下收卷軸8上收卷，逐漸收卷成上銅箔卷材9、下銅箔卷材10。

21.具體而言，所述擋件12與所述橫桿11的連接槽14貫通其右端；在本實施例中，便于將擋件12從橫桿11上裝拆，且可以調節擋件12的左右位置。

22.具體而言，所述擋件12表面平整光滑；在本實施例中，避免擋件12刮擦上銅箔卷材9與下銅箔卷材10兩側。

23.具體而言，所述擋件12底端貼靠在所述上收卷軸7和所述下收卷軸8頂端；在本實施例中，從而可在上銅箔卷材9與下銅箔卷材10初步收卷時進行限位。

24.具體而言，所述擋件12末端設有通孔15，且所述機體1內裝有貫穿所述通孔15的螺桿16，所述螺桿16上螺紋連接有多個將所述擋件12兩側夾緊固定的緊固螺母17；在本實施例中，通過緊固螺母17夾緊固定擋件12兩側，進一步提高擋件12末端的穩定性。

25.具體而言，所述螺桿16、所述擋件12均由高硬度高耐磨合金材質制成；在本實施例

中，使得螺桿16與擋件12耐用不易變形，精度更高。

26.具體而言，所述通孔15直徑大于所述螺桿16的直徑；在本實施例中，便于擋件12位置的調節。

27.為了方便理解本實用新型的上述技術方案，以下就本實用新型在實際過程中的工作原理或者操作方式進行詳細說明。

28.工作原理：分切時，根據銅箔分切寬幅需要，松動緊固螺栓13和緊固螺母17，相應調節橫桿11上的擋件12的位置，使擋件12搭在上收卷軸7、下收卷軸8上并分別貼靠需收卷的上銅箔卷材9、下銅箔卷材10兩側位置，然后擰緊緊固螺栓13，并使緊固螺母17夾緊固定擋件12兩側，毛箔送入分切機構后，刀軸2帶動多個分切刀3轉動在配合輥4處將毛箔分切多個小寬幅銅箔，然后引出并經導向輥6依次交錯引入上收卷軸7、下收卷軸8上收卷，逐漸收卷成上銅箔卷材9、下銅箔卷材10；期間上收卷軸7、下收卷軸8轉動對上銅箔卷材9、下銅箔卷材10收卷時，擋件12會對銅箔兩側進行限位，從而分切后的小寬幅銅箔收卷時不會滑動錯位，收卷精度更高。

29.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種銅箔分切夾緊固定裝置，其特征在于，包括機體(1)，所述機體(1)內安裝有分切機構、調節機構、收卷機構、限位機構；所述分切機構包括刀軸(2)，所述刀軸(2)上安裝有多個間隔設置的分切刀(3)，所述分切刀(3)下部匹配有配合輥(4)；所述調節機構包括位于所述分切機構右側的轉軸(5)，所述轉軸(5)上安裝有導向輥(6)；所述收卷機構包括上收卷軸(7)和位于其下方的下收卷軸(8)，所述上收卷軸(7)和所述下收卷軸(8)上分別收卷有上銅箔卷材(9)和下銅箔卷材(10)，所述上銅箔卷材(9)和所述下銅箔卷材(10)交錯間隔設置；所述限位機構包括固定在所述機體(1)內且位于所述收卷機構右側的兩個橫桿(11)，兩個所述橫桿(11)上下設置，且均套有可滑動的多個擋件(12)，多個所述擋件(12)分別擋在所述上銅箔卷材(9)和所述下銅箔卷材(10)兩側，所述擋件(12)位于所述橫桿(11)上的一端通過緊固螺栓(13)固定，所述刀軸(2)、所述配合輥(4)、所述上收卷軸(7)、所述下收卷軸(8)均通過所述機體(1)內的驅動機構帶動轉動。2.根據權利要求1所述的一種銅箔分切夾緊固定裝置，其特征在于，所述擋件(12)與所述橫桿(11)的連接槽(14)貫通其右端。3.根據權利要求1所述的一種銅箔分切夾緊固定裝置，其特征在于，所述擋件(12)表面平整光滑。4.根據權利要求1所述的一種銅箔分切夾緊固定裝置，其特征在于，所述擋件(12)底端貼靠在所述上收卷軸(7)和所述下收卷軸(8)頂端。5.根據權利要求1所述的一種銅箔分切夾緊固定裝置，其特征在于，所述擋件(12)末端設有通孔(15)，且所述機體(1)內裝有貫穿所述通孔(15)的螺桿(16)，所述螺桿(16)上螺紋連接有多個將所述擋件(12)兩側夾緊固定的緊固螺母(17)。6.根據權利要求5所述的一種銅箔分切夾緊固定裝置，其特征在于，所述螺桿(16)、所述擋件(12)均由高硬度高耐磨合金材質制成。7.根據權利要求5所述的一種銅箔分切夾緊固定裝置，其特征在于，所述通孔(15)直徑大于所述螺桿(16)的直徑。

技術總結

本實用新型公開了一種銅箔分切夾緊固定裝置，包括機體，機體內裝有分切機構、調節機構、收卷機構、限位機構；分切機構包括刀軸、分切刀、配合輥；調節機構包括轉軸、導向輥；收卷機構包括上收卷軸和下收卷軸，上收卷軸和下收卷軸上分別收卷有上銅箔卷材和下銅箔卷材；限位機構包括兩個橫桿，兩個橫桿套有多個擋件，多個擋件分別擋在上銅箔卷材和下銅箔卷材兩側，擋件位于橫桿上的一端通過緊固螺栓固定。有益效果：上收卷軸、下收卷軸轉動收卷時，擋件會對銅箔兩側進行限位，從而分切后的小寬幅銅箔收卷時不會滑動錯位，收卷精度更高。收卷精度更高。收卷精度更高。
