1.本實用新型涉及一種吸塵裝置，特別涉及一種全自動鋁箔分切機用吸塵裝置，屬于鋁箔分切技術領域。

背景技術：

2.鋁箔分切機主要是一種用于將寬度較大的鋁箔卷材按照需求進行裁切分成寬度較小的鋁箔卷材的機械設備。鋁箔分切機在對鋁箔卷材分切時會產生大量的鋁屑和鋁箔灰（鋁粉），這些粉屑一部份飄在空氣中，另一部份會落到鋁箔材料上。飄在空中的鋁粉不但會污染環境，同時還會被操作人員吸入體內，對人的身體造成一定的傷害；另外落在鋁箔材料上粉屑，隨著收料軸的運轉卷進材料內，從而導致加工好的鋁箔卷材質量粗糙。

技術實現要素：

3.本實用新型的目的在于提供一種全自動鋁箔分切機用吸塵裝置，以解決上述背景技術中提出的空中的鋁粉不但會污染環境，同時還會被操作人員吸入體內，對人的身體造成一定的傷害的問題。

4.為實現上述目的，本實用新型提供如下技術方案：一種全自動鋁箔分切機用吸塵裝置，包括直線導軌和集塵箱，所述直線導軌的表面滑動連接有滑動座，所述滑動座的頂端固定設有連接塊，所述直線導軌的兩端均固定設有連接板，其中一個所述連接板的一側固定設有正反轉電機，所述正反轉電機的傳動軸與連接絲桿的一端固定連接，所述連接絲桿的另一端通過軸承與其中另一個所述連接板的內壁轉動連接，所述連接塊的中部固定設有與所述連接絲桿螺紋連接的絲桿螺母，所述連接塊的頂端固定設有l(wèi)形固定架，所述l形固定架的一端固定設有吸塵罩，所述吸塵罩通過連接軟管與所述集塵箱相連通，所述集塵箱的頂端固定設有抽風機，所述抽風機的抽風口通過抽風管與所述集塵箱的內部相連通，所述集塵箱的內部固定設有過濾網，所述過濾網的底部設有清理組件。

5.作為本實用新型的一種優選技術方案，所述清理組件包括驅動電機、轉動軸、敲擊球和復位彈簧，所述驅動電機固定設置在所述集塵箱的一邊側，所述驅動電機的傳動軸固定設有不完全齒輪，所述轉動軸轉動設置在所述集塵箱的內部，所述轉動軸的一端固定設有與所述不完全齒輪相嚙合的傳動齒輪，所述轉動軸的表面固定設有連接桿，所述敲擊球固定設置在所述連接桿的一端，所述連接桿的一側通過所述復位彈簧與所述過濾網的底端彈性連接。

6.作為本實用新型的一種優選技術方案，所述l形固定架兩側的底部均固定設有觸發桿，兩個所述連接板的內壁分別設有正轉開關和反轉開關，所述正反轉電機分別通過正轉開關和反轉開關與電源電性連接。

7.作為本實用新型的一種優選技術方案，所述直線導軌的底端固定設有三個l形安裝架，三個所述l形安裝架的一端均固定設有安裝板，三個所述安裝板的四個邊角均開設有安裝孔。

8.作為本實用新型的一種優選技術方案，所述l形固定架的一側固定設有若干個間隔相同的限位環。

9.作為本實用新型的一種優選技術方案，所述集塵箱的底部滑動連接有集塵盒。

10.作為本實用新型的一種優選技術方案，所述集塵箱一側的底部固定設有開關面板，所述開關面板的表面分別設有抽風機開關和驅動電機開關，所述抽風機和所述驅動電機分別通過抽風機開關和驅動電機開關與電源電性連接。

11.與現有技術相比，本實用新型的有益效果是：本實用新型一種全自動鋁箔分切機用吸塵裝置，通過設置的正反轉電機能夠帶動連接絲桿進行正反轉，連接絲桿通過絲桿螺母與連接塊進行螺紋連接，在直線導軌與滑動座的滑動配合下能夠帶動吸塵罩進行左右往復運動，從而對鋁箔分切機的不同位置進行吸塵；通過設置的抽風機能夠通過吸塵罩和連接軟管將粉塵吸入至集塵箱的內部，通過設置的清理組件能夠?qū)^濾網進行間歇式震動，從而使附著在過濾網表面的粉屑脫落，直接落入到集塵盒的內部，保證過濾網的過濾效果。

附圖說明

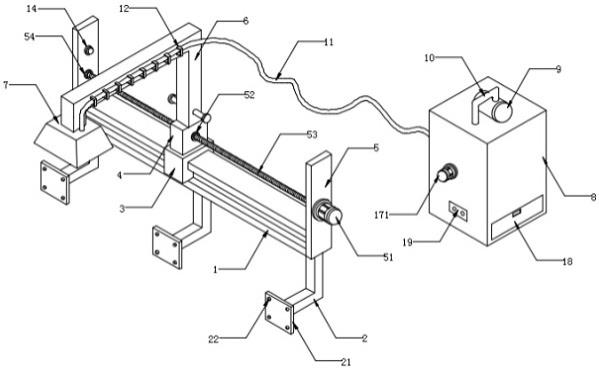

12.圖1為本實用新型的結構示意圖；

13.圖2為本實用新型的局部側面結構示意圖；

14.圖3為本實用新型集塵箱的結構示意圖；

15.圖4為本實用新型清理組件的放大結構示意圖。

16.圖中：1、直線導軌；2、l形安裝架；21、安裝板；22、安裝孔；3、滑動座；4、連接塊；5、連接板；51、正反轉電機；52、絲桿螺母；53、連接絲桿；54、軸承；6、l形固定架；7、吸塵罩；8、集塵箱；9、抽風機；10、抽風管；11、連接軟管；12、限位環；13、觸發桿；14、正轉開關；15、反轉開關；16、過濾網；17、清理組件；171、驅動電機；172、不完全齒輪；173、轉動軸；174、傳動齒輪；175、連接桿；176、敲擊球；177、復位彈簧；18、集塵盒；19、開關面板。

具體實施方式

17.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

18.請參閱圖1?4，本實用新型提供了一種全自動鋁箔分切機用吸塵裝置，包括直線導軌1和集塵箱8，直線導軌1的表面滑動連接有滑動座3，滑動座3的頂端固定設有連接塊4，直線導軌1的兩端均固定設有連接板5，其中一個連接板5的一側固定設有正反轉電機51，正反轉電機51的傳動軸與連接絲桿53的一端固定連接，連接絲桿53的另一端通過軸承54與其中另一個連接板4的內壁轉動連接，連接塊4的中部固定設有與連接絲桿53螺紋連接的絲桿螺母52，連接塊5的頂端固定設有l(wèi)形固定架6，l形固定架6的一端固定設有吸塵罩7，吸塵罩7通過連接軟管11與集塵箱8相連通，集塵箱8的頂端固定設有抽風機9，抽風機9的抽風口通過抽風管10與集塵箱8的內部相連通，集塵箱8的內部固定設有過濾網16，過濾網16的底部設有清理組件17。

19.優選的，清理組件17包括驅動電機171、轉動軸173、敲擊球176和復位彈簧177，驅

動電機171固定設置在集塵箱8的一邊側，驅動電機171的傳動軸固定設有不完全齒輪172，轉動軸173轉動設置在集塵箱8的內部，轉動軸173的一端固定設有與不完全齒輪172相嚙合的傳動齒輪174，轉動軸173的表面固定設有連接桿175，敲擊球176固定設置在連接桿175的一端，連接桿175的一側通過復位彈簧177與過濾網16的底端彈性連接，驅動電機171帶動不完全齒輪172進行轉動，當不完全齒輪172轉動至有輪齒的一側時，在不完全齒輪172與傳動齒輪174的嚙合作用下能夠帶動轉動軸173進行反向轉動，當不完全齒輪172轉動至無輪齒的一側時，在復位彈簧177的復位作用下能夠帶動轉動軸173進行復位，從而敲擊球176能夠間歇式對過濾網16的底端進行敲擊使其發生震動，使附著在過濾網16表面的粉屑脫落；l形固定架6兩側的底部均固定設有觸發桿13，兩個連接板5的內壁分別設有正轉開關14和反轉開關15，正反轉電機51分別通過正轉開關14和反轉開關15與電源電性連接，能夠使正反轉電機51進行不間斷的正反轉；直線導軌1的底端固定設有三個l形安裝架2，三個l形安裝架2的一端均固定設有安裝板21，三個安裝板21的四個邊角均開設有安裝孔22，通過l形安裝架2的安裝板21以及安裝孔22將直線導軌1固定安裝在鋁箔分切機的側面；l形固定架6的一側固定設有若干個間隔相同的限位環12，能夠?qū)B接軟管11的位置進行限定；集塵箱8的底部滑動連接有集塵盒18，能夠收集過濾網16過濾下來的粉屑；集塵箱8一側的底部固定設有開關面板19，開關面板19的表面分別設有抽風機開關和驅動電機開關，抽風機9和驅動電機171分別通過抽風機開關和驅動電機開關與電源電性連接，通過設置的抽風機開關和驅動電機開關便于控制抽風機9和驅動電機171的工作。

20.具體使用時，本實用新型一種全自動鋁箔分切機用吸塵裝置，首先通過l形安裝架2的安裝板21以及安裝孔22將直線導軌1固定安裝在鋁箔分切機的側面，通過抽風機開關控制抽風機9進行工作，抽風機9通過吸塵罩7和連接軟管11將鋁箔分切機工作時產生的粉屑抽入至集塵箱8的內部，并通過過濾網16對粉屑進行過濾使其掉落至集塵盒18的內部，然后通過正轉開關14控制正反轉電機51進行正向轉動，連接絲桿53通過絲桿螺母52與連接塊4進行螺紋連接，在直線導軌1與滑動座3的滑動配合下能夠帶動吸塵罩7進行向右移動，當觸發桿13與反轉開關15相接觸時控制正反轉電機51進行反轉，使吸塵罩7進行左右往復運動，能夠?qū)︿X箔分切機的不同位置進行吸塵，接著通過驅動電機開關控制驅動電機171進行工作，驅動電機171帶動不完全齒輪172進行轉動，當不完全齒輪172轉動至有輪齒的一側時，在不完全齒輪172與傳動齒輪174的嚙合作用下能夠帶動轉動軸173進行反向轉動，當不完全齒輪172轉動至無輪齒的一側時，在復位彈簧177的復位作用下能夠帶動轉動軸173進行復位，從而敲擊球176能夠間歇式對過濾網16的底端進行敲擊使其發生震動，使附著在過濾網16表面的粉屑脫落，直接落入到集塵盒18的內部，保證過濾網16的過濾效果。

21.在本實用新型的描述中，需要理解的是，指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

22.在本實用新型中，除非另有明確的規定和限定，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系，除非另有明確的限定，對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

23.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種全自動鋁箔分切機用吸塵裝置，包括直線導軌（1）和集塵箱（8），其特征在于，所述直線導軌（1）的表面滑動連接有滑動座（3），所述滑動座（3）的頂端固定設有連接塊（4），所述直線導軌（1）的兩端均固定設有連接板（5），其中一個所述連接板（5）的一側固定設有正反轉電機（51），所述正反轉電機（51）的傳動軸與連接絲桿（53）的一端固定連接，所述連接絲桿（53）的另一端通過軸承（54）與其中另一個所述連接板（5）的內壁轉動連接，所述連接塊（4）的中部固定設有與所述連接絲桿（53）螺紋連接的絲桿螺母（52），所述連接塊（4）的頂端固定設有l(wèi)形固定架（6），所述l形固定架（6）的一端固定設有吸塵罩（7），所述吸塵罩（7）通過連接軟管（11）與所述集塵箱（8）相連通，所述集塵箱（8）的頂端固定設有抽風機（9），所述抽風機（9）的抽風口通過抽風管（10）與所述集塵箱（8）的內部相連通，所述集塵箱（8）的內部固定設有過濾網（16），所述過濾網（16）的底部設有清理組件（17）。2.根據權利要求1所述的一種全自動鋁箔分切機用吸塵裝置，其特征在于：所述清理組件（17）包括驅動電機（171）、轉動軸（173）、敲擊球（176）和復位彈簧（177），所述驅動電機（171）固定設置在所述集塵箱（8）的一邊側，所述驅動電機（171）的傳動軸固定設有不完全齒輪（172），所述轉動軸（173）轉動設置在所述集塵箱（8）的內部，所述轉動軸（173）的一端固定設有與所述不完全齒輪（172）相嚙合的傳動齒輪（174），所述轉動軸（173）的表面固定設有連接桿（175），所述敲擊球（176）固定設置在所述連接桿（175）的一端，所述連接桿（175）的一側通過所述復位彈簧（177）與所述過濾網（16）的底端彈性連接。3.根據權利要求1所述的一種全自動鋁箔分切機用吸塵裝置，其特征在于：所述l形固定架（6）兩側的底部均固定設有觸發桿（13），兩個所述連接板（5）的內壁分別設有正轉開關（14）和反轉開關（15），所述正反轉電機（51）分別通過正轉開關（14）和反轉開關（15）與電源電性連接。4.根據權利要求1所述的一種全自動鋁箔分切機用吸塵裝置，其特征在于：所述直線導軌（1）的底端固定設有三個l形安裝架（2），三個所述l形安裝架（2）的一端均固定設有安裝板（21），三個所述安裝板（21）的四個邊角均開設有安裝孔（22）。5.根據權利要求1所述的一種全自動鋁箔分切機用吸塵裝置，其特征在于：所述l形固定架（6）的一側固定設有若干個間隔相同的限位環（12）。6.根據權利要求1所述的一種全自動鋁箔分切機用吸塵裝置，其特征在于：所述集塵箱（8）的底部滑動連接有集塵盒（18）。7.根據權利要求2所述的一種全自動鋁箔分切機用吸塵裝置，其特征在于：所述集塵箱（8）一側的底部固定設有開關面板（19），所述開關面板（19）的表面分別設有抽風機開關和驅動電機開關，所述抽風機（9）和所述驅動電機（171）分別通過抽風機開關和驅動電機開關與電源電性連接。

技術總結

本實用新型公開了一種全自動鋁箔分切機用吸塵裝置，包括直線導軌和集塵箱，直線導軌的表面滑動連接有滑動座，滑動座的頂端固定設有連接塊，直線導軌的兩端均固定設有連接板，其中一個連接板的一側固定設有正反轉電機，正反轉電機的傳動軸與連接絲桿的一端固定連接，連接絲桿的另一端通過軸承與其中另一個連接板的內壁轉動連接，連接塊的中部固定設有與連接絲桿螺紋連接的絲桿螺母，本實用新型的有益效果是：通過設置的正反轉電機能夠帶動連接絲桿進行正反轉，連接絲桿通過絲桿螺母與連接塊進行螺紋連接，在直線導軌與滑動座的滑動配合下能夠帶動吸塵罩進行左右往復運動，從而對鋁箔分切機的不同位置進行吸塵。箔分切機的不同位置進行吸塵。箔分切機的不同位置進行吸塵。

技術研發人員：焦帆 崔建新

受保護的技術使用者：榮盛科技新材料（正陽縣）有限公司

技術研發日：2021.03.29

技術公布日：2021/10/29
