1.本實用新型具體涉及一種飛刀式紗布分切機。

背景技術：

2.紗布是一種經緯稀疏的棉織品。屬紡織原料，布類，特點是稀疏，有明顯的網格。密度為每英寸經緯相加100根以下，50根左右居多，也有低于10根的。產品有卷裝或匹裝，像口罩紗布，蚊帳紗布，嬰兒尿布、棉被紗布套等。在紗布生產出來后需要對紗布進行分切操作，現有的紗布分切機采用的是傳統的切刀切割紗布，這種方法在切割紗布的過程中容易切割不完全，紗布之間容易有個別細線依然連接，這樣會造成紗布切割質量無法保證，生產效率低。

技術實現要素：

3.鑒于現有技術的不足，本實用新型所要解決的技術問題是提供一種生產效率高的飛刀式紗布分切機。

4.為解決上述技術問題，本實用新型采用的技術方案是：一種飛刀式紗布分切機，包括分切機架和龍門架，所述龍門架架設固定在分切機架的上方，所述分切機架上設置有輸送裝置，所述龍門架的中部設置有橫移架，所述橫移架的兩側端面對稱安裝有多個可滑動的切割裝置，所述切割裝置位于輸送裝置的上方。

5.優選的，所述輸送裝置包括進布輥、出布輥和三根支撐輥，所述進布輥轉動安裝在分切機架的一側中部，所述出布輥轉動安裝在分切機架的另一側中部，三根所述支撐輥間隔安裝在分切機架的頂部。

6.優選的，所述切割裝置包括橫移機構、升降機構和切割機構，所述橫移機構可滑動地安裝在橫移架上，所述升降機構可橫移地安裝在橫移機構上，所述切割機構可升降地安裝在升降機構的底部。

7.優選的，所述橫移機構包括橫移電機、橫移板和橫移塊，所述橫移架的底部設置有橫移導軌，所述橫移塊滑動安裝在橫移導軌上，所述橫移板固定在橫移塊上，所述橫移電機的機體固定安裝在橫移板上，所述橫移電機的輸出軸上固定有橫移齒輪，所述橫移架上設置有供齒輪行走用的齒條。

8.優選的，所述升降機構包括升降氣缸、升降塊、升降板和升降導軌，所述升降導軌豎直固定安裝在橫移板上，所述升降塊滑動安裝在升降導軌上，所述升降板固定在升降塊上，所述升降氣缸的缸體安裝在橫移板上，所述升降氣缸的活塞端固定連接升降板。

9.優選的，所述切割機構包括切割電機和切割刀片，所述切割電機的機體固定安裝在升降板上，所述切割刀片固定安裝在切割電機的輸出軸。

10.優選的，所述升降氣缸的活塞的桿部上套設有彈簧。

11.與現有技術相比，本實用新型具有以下有益效果：該飛刀式紗布分切機通過設置在分切機架上的輸送裝置接收從生產線上輸送下來的紗布，并將分切后的紗布輸送到下一

道工序中，在輸送過程中，通過在龍門機架上切割裝置對紗布進行分切，切割裝置可通過橫移架進行橫移調整，從而對分切的紗布寬度進行調整，結構簡單，使用靈活，生產效率高。

附圖說明

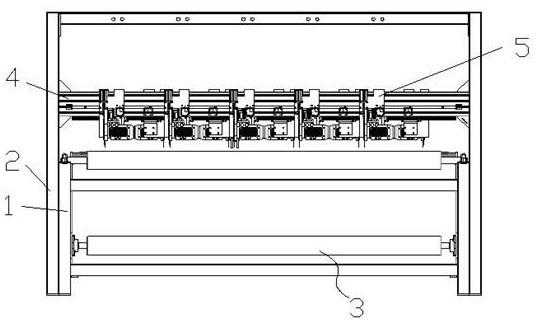

12.圖1為本實用新型實施例的結構示意圖。

13.圖2為本實用新型實施例的側視圖。

14.圖3為本實用新型實施例的局部結構示意圖。

15.圖中標記：1、分切機架；2、龍門架；3、輸送裝置；4、橫移架；5、切割裝置；6、進布輥；7、出布輥；8、支撐輥；9、橫移電機；10、橫移板；11、橫移塊；12、橫移導軌；13、齒條；14、升降氣缸；15、升降塊；16、升降板；17、升降導軌；18、切割電機；19、切割刀片；20、彈簧；21、紗布。

具體實施方式

16.為了讓本實用新型的上述特征和優點更明顯易懂，下面特舉實施例，并配合附圖，作詳細說明如下。

17.如圖1~3所示，一種飛刀式紗布分切機，包括分切機架1和龍門架2，所述龍門架2架設固定在分切機架1的上方，所述分切機架1上設置有輸送裝置3，所述龍門架2的中部設置有橫移架4，所述橫移架4的兩側端面對稱安裝有多個可滑動的切割裝置5，所述切割裝置5位于輸送裝置3的上方。

18.在本實施例中，所述輸送裝置3包括進布輥6、出布輥7和三根支撐輥8，所述進布輥6轉動安裝在分切機架1的一側中部，所述出布輥7轉動安裝在分切機架1的另一側中部，三根所述支撐輥8間隔安裝在分切機架1的頂部。

19.在本實施例中，所述切割裝置5包括橫移機構、升降機構和切割機構，所述橫移機構可滑動地安裝在橫移架上，所述升降機構可橫移地安裝在橫移機構上，所述切割機構可升降地安裝在升降機構的底部。

20.在本實施例中，所述橫移機構包括橫移電機9、橫移板10和橫移塊11，所述橫移架4的底部設置有橫移導軌12，所述橫移塊11滑動安裝在橫移導軌12上，所述橫移板10固定在橫移塊11上，所述橫移電機9的機體固定安裝在橫移板10上，所述橫移電機9的輸出軸上固定有橫移齒輪，所述橫移架4上設置有供齒輪行走用的齒條13。

21.在本實施例中，所述升降機構包括升降氣缸14、升降塊15、升降板16和升降導軌17，所述升降導軌17豎直固定安裝在橫移板10上，所述升降塊15滑動安裝在升降導軌17上，所述升降板16固定在升降塊15上，所述升降氣缸14的缸體安裝在橫移板10上，所述升降氣缸14的活塞端固定連接升降板16。

22.在本實施例中，所述切割機構包括切割電機18和切割刀片19，所述切割電機18的機體固定安裝在升降板16上，所述切割刀片19固定安裝在切割電機18的輸出軸。

23.在本實施例中，所述升降氣缸14的活塞的桿部上套設有彈簧20，便于控制刀片的升降。

24.工作原理：輸送裝置3用于接收從生產線上輸送下來的紗布21，并將分切后的紗布21輸送到下一道工序中，在輸送過程中，通過在龍門機架2上切割裝置對紗布21進行分切，橫移機構用于調整切割裝置5在橫移架4上的位置，工作時，升降機構將切割機構的高度下

降，切割機構對紗布21進行分切，消除了壓切式分切的紗線纏繞和大量粉塵，解決了分切刀軸經長期運轉形成的刀痕而影響質量。

25.以上所述，僅為本實用新型的較佳實施例，并非對本實用新型做任何形式上的限制，任何熟悉本領域的技術人員但凡未脫離本實用新型技術方案的內容，依據本實用新型的技術實質對以上實施例所做任何簡單的修改、均等變化與修飾，皆應屬本實用新型的涵蓋范圍。

技術特征：

1.一種飛刀式紗布分切機，其特征在于：包括分切機架和龍門架，所述龍門架架設固定在分切機架的上方，所述分切機架上設置有輸送裝置，所述龍門架的中部設置有橫移架，所述橫移架的兩側端面對稱安裝有多個可滑動的切割裝置，所述切割裝置位于輸送裝置的上方。2.根據權利要求1所述的飛刀式紗布分切機，其特征在于：所述輸送裝置包括進布輥、出布輥和三根支撐輥，所述進布輥轉動安裝在分切機架的一側中部，所述出布輥轉動安裝在分切機架的另一側中部，三根所述支撐輥間隔安裝在分切機架的頂部。3.根據權利要求1所述的飛刀式紗布分切機，其特征在于：所述切割裝置包括橫移機構、升降機構和切割機構，所述橫移機構可滑動地安裝在橫移架上，所述升降機構可橫移地安裝在橫移機構上，所述切割機構可升降地安裝在升降機構的底部。4.根據權利要求3所述的飛刀式紗布分切機，其特征在于：所述橫移機構包括橫移電機、橫移板和橫移塊，所述橫移架的底部設置有橫移導軌，所述橫移塊滑動安裝在橫移導軌上，所述橫移板固定在橫移塊上，所述橫移電機的機體固定安裝在橫移板上，所述橫移電機的輸出軸上固定有橫移齒輪，所述橫移架上設置有供齒輪行走用的齒條。5.根據權利要求4所述的飛刀式紗布分切機，其特征在于：所述升降機構包括升降氣缸、升降塊、升降板和升降導軌，所述升降導軌豎直固定安裝在橫移板上，所述升降塊滑動安裝在升降導軌上，所述升降板固定在升降塊上，所述升降氣缸的缸體安裝在橫移板上，所述升降氣缸的活塞端固定連接升降板。6.根據權利要求5所述的飛刀式紗布分切機，其特征在于：所述切割機構包括切割電機和切割刀片，所述切割電機的機體固定安裝在升降板上，所述切割刀片固定安裝在切割電機的輸出軸。7.根據權利要求5所述的飛刀式紗布分切機，其特征在于：所述升降氣缸的活塞的桿部上套設有彈簧。
