一種方便快速上下料的復卷分條機的制作方法

2024年03月23日國知局瀏覽量:0

一種方便快速上下料的復卷分條機的制作方法

1.本實用新型涉及一種復卷分條機,尤其涉及一種方便快速上下料的復卷分條機。

背景技術:

2.復卷分條機是一種可以將塑料薄膜,石墨片、導電布/棉等產品分切為二的機械、也叫日寶分切復卷機,復卷分條機是造紙工業、紙管原紙再加工的主要設備,它能夠同時完成紙管原紙的復卷和分條兩個功能,在實際生產應用中能節省大量的人力,同時也避免了人工操作機器時容易產生的安全問題。

3.復卷分條機在使用的過程中需要上料和下料,上料和下料是對上料輥和下料輥的安裝與拆卸,傳統的上料輥和下料輥的安裝都是通過較多的螺栓進行安裝固定的,給使用者的拆卸帶來極大的不便,進而降低復卷分條機的工作效率。

技術實現要素:

4.本實用新型目的是為了克服現有技術的不足而提供一種方便快速上下料的復卷分條機,具備上料和下料效率高的優點,解決了傳統的上料輥和下料輥的安裝都是通過較多的螺栓進行安裝固定的,給使用者的拆卸帶來極大的不便,進而降低復卷分條機工作效率的問題。

5.為達到上述目的,本實用新型采用的技術方案是:一種方便快速上下料的復卷分條機,包括復卷分條機本體,所述復卷分條機本體的左側設置有左支架,所述復卷分條機本體的右側設置有右支撐架,所述左支架頂部的前側和后側均焊接有固定安裝基座,所述固定安裝基座的一側安裝有上料輥本體,所述右支撐架前側的頂部和底部均設置有轉動基座,所述轉動基座的前側開設有嵌入槽,所述嵌入槽的內腔活動安裝有嵌入塊,所述嵌入塊的前側延伸至轉動基座的前側并固定連接有下料輥本體。

6.優選的,所述嵌入塊的頂部和底部均開設有卡槽,所述嵌入槽內腔的頂部和底部均開設有活動槽,所述活動槽的內腔設置有卡塊,所述卡塊的一側延伸至卡槽的內腔,所述卡塊遠離嵌入塊的一側固定連接有活動桿,所述活動桿的一端貫穿至轉動基座的外側,所述活動桿的表面套設有彈簧,所述彈簧的一端與卡塊固定連接,所述彈簧的另一端與活動槽的內壁固定連接,所述轉動基座的一側設置有調節機構。

7.優選的,所述調節機構包括開設于活動桿一端的楔形面,所述轉動基座的表面螺紋連接有螺套二,所述螺套二的內壁與活動桿接觸。

8.優選的,所述螺套二為六角螺套。

9.優選的,所述固定安裝基座包括焊接于左支架頂部的下基座,所述下基座的右側通過轉軸轉動連接有上基座,所述下基座與上基座相對的一側均開設有弧形光滑面,所述上基座頂部的左側貫穿設置有螺桿,所述下基座頂部的左側貫穿設置有與螺桿相適配的螺套一。

10.優選的,所述螺桿的頂部固定連接有轉塊,所述轉塊的表面設置有多個防滑凹槽。

11.優選的,所述上料輥本體包括輥體,所述輥體的前后兩端均固定連接有固定桿,所述固定桿的表面開設有與弧形光滑面相適配的環形槽。

12.由于上述技術方案的運用,本實用新型與現有技術相比具有下列優點:

13.1、本實用新型方案的固定安裝基座能夠快速的對上料輥本體進行拆裝,使得上料輥用完能夠及時的更換,提高了上料的效率,通過轉動基座能夠對下料輥本體快速的拆裝,使得下料輥在收卷完成后得到及時的更換,提高了下料效率,解決了傳統的上料輥和下料輥的安裝都是通過較多的螺栓進行安裝固定的,給使用者的拆卸帶來極大的不便,進而降低復卷分條機工作效率的問題,該方便快速上下料的復卷分條機,能夠快速的上料和下料,進而提高了復卷分條機的工作效率。

14.2、本實用新型通過轉動基座的設置,在需要對下料輥本體進行更換時,使得者反轉螺套二,使得螺套二不與活動桿接觸,彈簧為拉伸狀態,彈簧的回復力帶動卡塊脫離卡槽的內腔,使用者向外側拉動下料輥本體,使得嵌入塊脫離嵌入槽的內腔,即可將下料輥本體拆卸,當需要裝上一個新的下料輥本體時,使用者將嵌入塊插入嵌入槽的內腔,使用者正轉螺套二,使得螺套二與活動桿接觸,由于活動桿的一端為楔形面,則會帶動活動桿慢慢沒入轉動基座中,活動桿帶動卡塊進入卡槽的內腔,繼續使得彈簧為拉伸狀態,即可達到快速拆裝下料輥本體的目的。

15.3、本實用新型通過固定安裝基座和上料輥本體的配合使用,當上料輥本體需要更換時,使用者只需操作轉塊,使得螺桿轉出螺套一的內腔,然后向上反轉上基座,即可將上料輥本體拆下,當需要對上料輥本體安裝時,使用者只需將輥體兩側固定桿上的環形槽對準弧形光滑面的內腔放入,然后將上基座蓋上,并旋動螺桿進入螺套一的內腔,達到安裝上料輥本體的目的,進而達到快速拆裝上料輥本體的目的。

附圖說明

16.下面結合附圖對本實用新型技術方案作進一步說明:

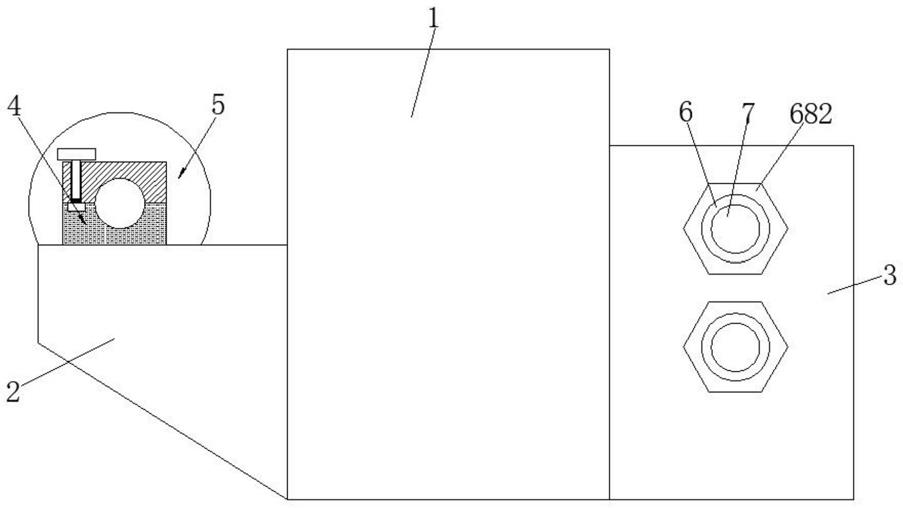

17.附圖1為;本實用新型結構示意圖;

18.附圖2為;轉動基座與下料輥本體連接結構的左視剖面示意圖;

19.附圖3為;固定安裝基座與上料輥本體連接結構的拆分立體示意圖。

20.其中:1、復卷分條機本體;2、左支架;3、右支撐架;4、固定安裝基座;41、下基座;42、上基座;43、弧形光滑面;44、螺桿;45、螺套一;46、轉塊;5、上料輥本體;51、輥體;52、固定桿;53、環形槽;6、轉動基座;61、嵌入槽;62、嵌入塊;63、卡槽;64、活動槽;65、卡塊;66、活動桿;67、彈簧;68、調節機構;681、楔形面;682、螺套二;7、下料輥本體。

具體實施方式

21.下面結合附圖及具體實施例對本實用新型作進一步的詳細說明。

22.如附圖1?3所示的本實用新型所述的一種方便快速上下料的復卷分條機,包括復卷分條機本體1,復卷分條機本體1的左側設置有左支架2,復卷分條機本體1的右側設置有右支撐架3,左支架2頂部的前側和后側均焊接有固定安裝基座4,固定安裝基座4包括焊接于左支架2頂部的下基座41,下基座41的右側通過轉軸轉動連接有上基座42,下基座41與上基座42相對的一側均開設有弧形光滑面43,上基座42頂部的左側貫穿設置有螺桿44,下基

座41頂部的左側貫穿設置有與螺桿44相適配的螺套一45,螺桿44的頂部固定連接有轉塊46,轉塊46的表面設置有多個防滑凹槽,固定安裝基座4的一側安裝有上料輥本體5,上料輥本體5包括輥體51,輥體51的前后兩端均固定連接有固定桿52,固定桿52的表面開設有與弧形光滑面43相適配的環形槽53,通過固定安裝基座4和上料輥本體5的配合使用,當上料輥本體5需要更換時,使用者只需操作轉塊46,使得螺桿44轉出螺套一45的內腔,然后向上反轉上基座42,即可將上料輥本體5拆下,當需要對上料輥本體5安裝時,使用者只需將輥體51兩側固定桿52上的環形槽53對準弧形光滑面43的內腔放入,然后將上基座42蓋上,并旋動螺桿44進入螺套一45的內腔,達到安裝上料輥本體5的目的,進而達到快速拆裝上料輥本體5的目的,右支撐架3前側的頂部和底部均設置有轉動基座6,轉動基座6的前側開設有嵌入槽61,嵌入槽61的內腔活動安裝有嵌入塊62,嵌入塊62的頂部和底部均開設有卡槽63,嵌入槽61內腔的頂部和底部均開設有活動槽64,活動槽64的內腔設置有卡塊65,卡塊65的一側延伸至卡槽63的內腔,卡塊65遠離嵌入塊62的一側固定連接有活動桿66,活動桿66的一端貫穿至轉動基座6的外側,活動桿66的表面套設有彈簧67,彈簧67的一端與卡塊65固定連接,彈簧67的另一端與活動槽64的內壁固定連接,轉動基座6的一側設置有調節機構68,調節機構68包括開設于活動桿66一端的楔形面681,轉動基座6的表面螺紋連接有螺套二682,螺套二682的內壁與活動桿66接觸,螺套二682為六角螺套,通過轉動基座6的設置,在需要對下料輥本體7進行更換時,使得者反轉螺套二682,使得螺套二682不與活動桿66接觸,彈簧67為拉伸狀態,彈簧67的回復力帶動卡塊65脫離卡槽63的內腔,使用者向外側拉動下料輥本體7,使得嵌入塊62脫離嵌入槽61的內腔,即可將下料輥本體7拆卸,當需要裝上一個新的下料輥本體7時,使用者將嵌入塊62插入嵌入槽61的內腔,使用者正轉螺套二682,使得螺套二682與活動桿66接觸,由于活動桿66的一端為楔形面,則會帶動活動桿66慢慢沒入轉動基座6中,活動桿66帶動卡塊65進入卡槽63的內腔,繼續使得彈簧67為拉伸狀態,即可達到快速拆裝下料輥本體7的目的,嵌入塊62的前側延伸至轉動基座6的前側并固定連接有下料輥本體7。

23.綜上所述:該方便快速上下料的復卷分條機,通過固定安裝基座4能夠快速的對上料輥本體5進行拆裝,使得上料輥用完能夠及時的更換,提高了上料的效率,通過轉動基座6能夠對下料輥本體7快速的拆裝,使得下料輥在收卷完成后得到及時的更換,提高了下料效率,解決了傳統的上料輥和下料輥的安裝都是通過較多的螺栓進行安裝固定的,給使用者的拆卸帶來極大的不便,進而降低復卷分條機工作效率的問題。

24.需要說明的是,在本文中,諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來,而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且,術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含,從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素,而且還包括沒有明確列出的其他要素,或者是還包括為這種過程、方法、物品或者設備所固有的要素。

25.以上僅是本實用新型的具體應用范例,對本實用新型的保護范圍不構成任何限制。凡采用等同變換或者等效替換而形成的技術方案,均落在本實用新型權利保護范圍之內。

技術特征:

1.一種方便快速上下料的復卷分條機,包括復卷分條機本體(1),其特征在于,所述復卷分條機本體(1)的左側設置有左支架(2),所述復卷分條機本體(1)的右側設置有右支撐架(3),所述左支架(2)頂部的前側和后側均焊接有固定安裝基座(4),所述固定安裝基座(4)的一側安裝有上料輥本體(5),所述右支撐架(3)前側的頂部和底部均設置有轉動基座(6),所述轉動基座(6)的前側開設有嵌入槽(61),所述嵌入槽(61)的內腔活動安裝有嵌入塊(62),所述嵌入塊(62)的前側延伸至轉動基座(6)的前側并固定連接有下料輥本體(7)。2.根據權利要求1所述的一種方便快速上下料的復卷分條機,其特征在于:所述嵌入塊(62)的頂部和底部均開設有卡槽(63),所述嵌入槽(61)內腔的頂部和底部均開設有活動槽(64),所述活動槽(64)的內腔設置有卡塊(65),所述卡塊(65)的一側延伸至卡槽(63)的內腔,所述卡塊(65)遠離嵌入塊(62)的一側固定連接有活動桿(66),所述活動桿(66)的一端貫穿至轉動基座(6)的外側,所述活動桿(66)的表面套設有彈簧(67),所述彈簧(67)的一端與卡塊(65)固定連接,所述彈簧(67)的另一端與活動槽(64)的內壁固定連接,所述轉動基座(6)的一側設置有調節機構(68)。3.根據權利要求2所述的一種方便快速上下料的復卷分條機,其特征在于:所述調節機構(68)包括開設于活動桿(66)一端的楔形面(681),所述轉動基座(6)的表面螺紋連接有螺套二(682),所述螺套二(682)的內壁與活動桿(66)接觸。4.根據權利要求3所述的一種方便快速上下料的復卷分條機,其特征在于:所述螺套二(682)為六角螺套。5.根據權利要求1所述的一種方便快速上下料的復卷分條機,其特征在于:所述固定安裝基座(4)包括焊接于左支架(2)頂部的下基座(41),所述下基座(41)的右側通過轉軸轉動連接有上基座(42),所述下基座(41)與上基座(42)相對的一側均開設有弧形光滑面(43),所述上基座(42)頂部的左側貫穿設置有螺桿(44),所述下基座(41)頂部的左側貫穿設置有與螺桿(44)相適配的螺套一(45)。6.根據權利要求5所述的一種方便快速上下料的復卷分條機,其特征在于:所述螺桿(44)的頂部固定連接有轉塊(46),所述轉塊(46)的表面設置有多個防滑凹槽。7.根據權利要求5所述的一種方便快速上下料的復卷分條機,其特征在于:所述上料輥本體(5)包括輥體(51),所述輥體(51)的前后兩端均固定連接有固定桿(52),所述固定桿(52)的表面開設有與弧形光滑面(43)相適配的環形槽(53)。

技術總結

本實用新型涉及一種方便快速上下料的復卷分條機,包括復卷分條機本體,所述復卷分條機本體的左側設置有左支架,所述復卷分條機本體的右側設置有右支撐架,所述左支架頂部的前側和后側均焊接有固定安裝基座,所述固定安裝基座的一側安裝有上料輥本體,所述右支撐架前側的頂部和底部均設置有轉動基座,所述轉動基座的前側開設有嵌入槽,所述嵌入槽的內腔活動安裝有嵌入塊。本實用新型解決了傳統的上料輥和下料輥的安裝都是通過較多的螺栓進行安裝固定的,給使用者的拆卸帶來極大的不便,進而降低復卷分條機工作效率的問題,該方便快速上下料的復卷分條機,能夠快速的上料和下料,進而提高了復卷分條機工作效率。而提高了復卷分條機工作效率。而提高了復卷分條機工作效率。

技術研發人員:董明敏

受保護的技術使用者:蘇州鋒領電子科技有限公司

技術研發日:2020.07.16
