一種塑料分條機的制作方法

2024年03月23日國知局瀏覽量:0

一種塑料分條機的制作方法

本實用新型涉及塑料加工技術領域,具體是指一種塑料分條機。

背景技術:

塑料膜是聚氯乙烯、聚乙烯、聚丙烯、聚苯乙烯以及其他樹脂制成的薄膜,用于包裝、覆膜層。塑料包裝及塑料包裝產品在市場上所占的份額越來越大,特別是復合塑料軟包裝,已經廣泛地應用于食品、醫藥、化工等領域,其中又以食品包裝所占比例最大,比如飲料包裝、速凍食品包裝、蒸煮食品包裝、快餐食品包裝等,這些產品都給人們生活帶來了極大的便利。

現有塑料分條機均采用冷刀進行分條,將塑料分條后需要對其進行二次封邊,工作效率低。

技術實現要素:

為解決上述技術問題,本實用新型提供的技術方案為:一種塑料分條機,包括機架,所述機架上沿穿模路徑依次設置有開卷輥、夾緊輥、前導向輥、塑料分條輥、后導向輥、成形輥;

所述開卷輥用于將成卷的塑料膜展開;

所述夾緊輥包括上下對稱設置的上夾緊輥、下夾緊輥,其用于將塑料膜沿送至所述塑料分條輥處進行分條;

所述前導向輥用于將從所述夾緊輥過來的塑料膜調整至合適角度送至塑料分條輥;

所述塑料分條輥用于將塑料膜根據需求進行切割分條;

所述后導向輥用于將已分條的塑料膜導向至成形輥;

所述成形輥為上下設置有的兩個,其用于將分條后的塑料膜成卷;

所述機架上還固定設置有用于驅動所述夾緊輥、成形輥旋轉的驅動電機、控制臺。

作為改進,所述開卷輥水平設置,其一端與所述機架旋轉連接。

作為改進,所述夾緊輥兩端對稱設置有與所述機架固定連接的兩個支撐架,所述支撐架呈門字型,其下部設置有與所述下夾緊輥旋轉連接的旋轉孔一,上部中間豎直設置有滑槽孔,所述滑槽孔內設置有沿其長度方向滑動的滑塊,所述支撐架頂部固定設置有驅動元件一,所述驅動元件一用于帶動所述滑塊上下滑動,所述滑塊中部設置有與所述上夾緊輥旋轉連接的旋轉孔二,所述下夾緊輥一端與所述驅動電機傳動連接。

作為改進,所述前導向輥為上下水平設置的兩個,其兩端與所述機架旋轉連接。

作為改進,所述塑料分條輥中部套設置有多個分條刀,所述塑料分條輥兩端對稱設置有兩個固定座,所述固定座兩端對稱豎直設置有與其滑動連接的滑桿,所述滑桿與所述機架固定連接,其上端設置有支撐橫桿,所述支撐橫桿上設置有用于帶動所述固定座上下滑動的驅動元件二,所述驅動元件二為對稱設置的兩個。

作為改進,所述塑料分條輥下方設置有與所述機架固定連接的水池,所述水池內部設置有與所述塑料分條輥配合的旋轉輥,所述旋轉輥與所述水池旋轉連接,所述塑料分條輥內部設置有將其加熱的發熱管,所述發熱管與所述控制臺電連接。

作為改進,所述后導向輥為相互錯位水平設置的四個,其兩端與所述機架旋轉連接。

作為改進,所述成形輥為上下水平設置的兩個,其一端與所述驅動電機傳動連接,所述驅動電機與所述控制臺電連接。

采用以上結構后,本實用新型具有如下優點:本實用新型操作簡單、便捷。通過已加熱的分條刀對塑料膜進行熱分條,在分條的同時完成封邊,實現了工作效率高、分條效果好的有益效果。本實用新型降低了生產成本,提高了經濟效益,實用性強。

附圖說明

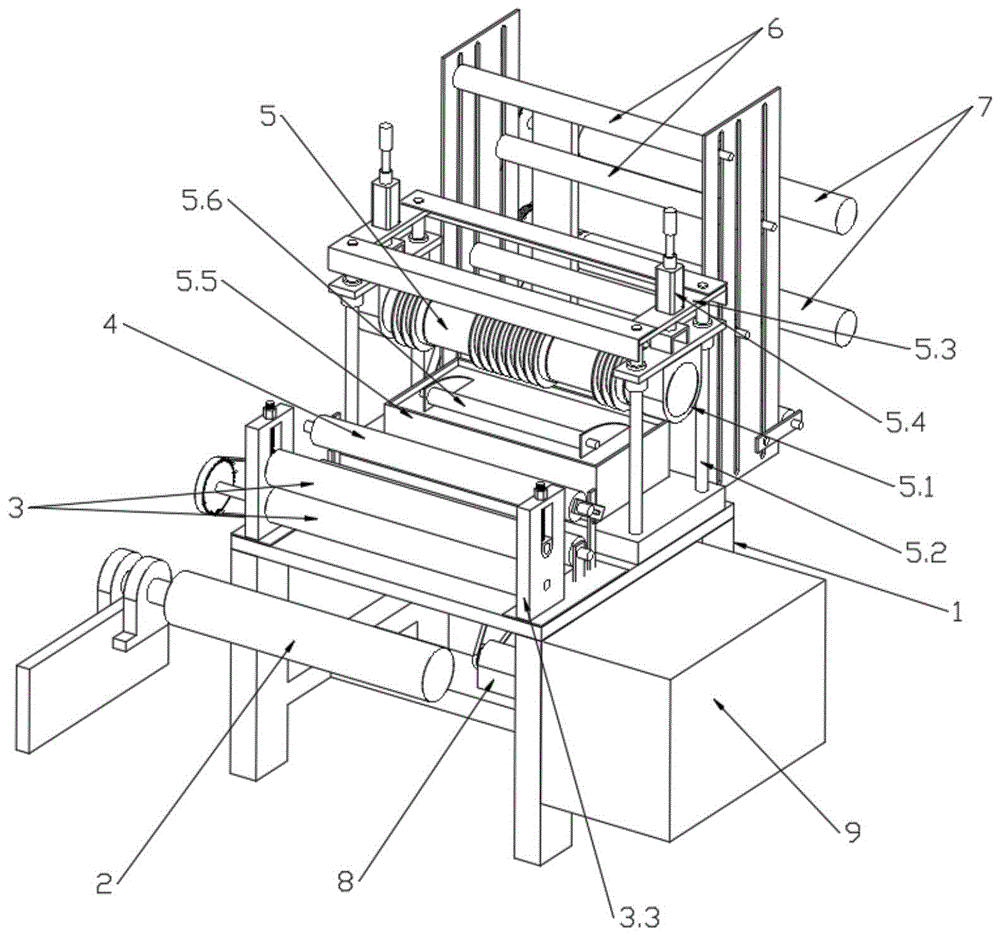

圖1是本實用新型一種塑料分條機的結構示意圖。

圖2是本實用新型一種塑料分條機的剖視圖。

圖3是本實用新型一種塑料分條機的支撐架結構示意圖。

圖4本實用新型一種塑料分條機的電路框圖。

如圖所示、機架,2、開卷輥、3、夾緊輥,3.1、上夾緊輥,3.2、下夾緊管,3.3、支撐架,3.31、旋轉孔一,3.32、滑槽孔,3.33、滑塊,3.331、旋轉孔二,3.34、驅動元件一,4、前導向輥,5、塑料分條輥,5.1、固定座,5.2、滑桿,5.3、支撐橫桿,5.4、驅動元件二,5.5、水池,5.6、旋轉輥,5.7、發熱管,6、后導向輥,7、成形輥,8、驅動電機,9、控制臺。

具體實施方式

結合附圖1~4一種塑料分條機,包括機架1,所述機架上沿穿模路徑依次設置有開卷輥2、夾緊輥3、前導向輥4、塑料分條輥5、后導向輥6、成形輥7;

所述開卷輥2用于將成卷的塑料膜展開;

所述夾緊輥3包括上下對稱設置的上夾緊輥3.1、下夾緊輥3.2,其用于將塑料膜沿送至所述塑料分條輥5處進行分條;

所述前導向輥4用于將從所述夾緊輥3過來的塑料膜調整至合適角度送至塑料分條輥;

所述塑料分條輥5用于將塑料膜根據需求進行切割分條;

所述后導向輥6用于將已分條的塑料膜導向至成形輥;

所述成形輥7為上下設置有的兩個,其用于將分條后的塑料膜成卷;

所述機架1上還固定設置有用于驅動所述夾緊輥3、成形輥7旋轉的驅動電機8、控制臺9。

作為本實施例較佳實施方案的是,所述開卷輥2水平設置,其一端與所述機架1旋轉連接。

作為本實施例較佳實施方案的是,所述夾緊輥3兩端對稱設置有與所述機架1固定連接的兩個支撐架3.3,所述支撐架3.3呈門字型,其下部設置有與所述下夾緊輥3.2旋轉連接的旋轉孔一3.31,上部中間豎直設置有滑槽孔3.32,所述滑槽孔3.32內設置有沿其長度方向滑動的滑塊3.33,所述支撐架3.3頂部固定設置有驅動元件一3.34,所述驅動元件一3.34為氣缸,所述驅動元件一3.34用于帶動所述滑塊3.33上下滑動,所述滑塊3.33中部設置有與所述上夾緊輥3.1旋轉連接的旋轉孔二3.331,所述下夾緊輥3.2一端與所述驅動電機8傳動連接。

作為本實施例較佳實施方案的是,所述前導向輥4為上下水平設置的兩個,其兩端與所述機架1旋轉連接。

作為本實施例較佳實施方案的是,所述塑料分條輥5中部套設置有多個分條刀,所述塑料分條輥5兩端對稱設置有兩個固定座5.1,所述固定座5.1兩端對稱豎直設置有與其滑動連接的滑桿5.2,所述滑桿5.2與所述機架1固定連接,其上端設置有支撐橫桿5.3,所述支撐橫桿5.3上設置有用于帶動所述固定座5.1上下滑動的驅動元件二5.4,所述驅動元件二5.4為氣缸,其為對稱設置的兩個。

作為本實施例較佳實施方案的是,所述塑料分條輥5下方設置有與所述機架1固定連接的水池5.5,所述水池5.5內部設置有與所述塑料分條輥5配合的旋轉輥5.6,所述旋轉輥5.6與所述水池5.5旋轉連接,所述塑料分條輥5內部設置有將其加熱的發熱管5.7,所述發熱管5.7與所述控制臺9電連接。

作為本實施例較佳實施方案的是,所述后導向輥6為相互錯位水平設置的四個,其兩端與所述機架1旋轉連接。

作為本實施例較佳實施方案的是,所述成形輥7為上下水平設置的兩個,其一端與所述驅動電機8傳動連接,所述驅動電機8與所述控制臺9電連接。

本實用新型在具體實施時,塑料膜沿開卷輥、夾緊輥、前導向輥、塑料分條輥、后導向輥、成形輥纏繞,夾緊輥將塑料膜夾緊,塑料分條輥下降至合適位置后;然后控制臺控制加熱管對塑料分條輥加熱進而將分條刀加熱,控制驅動電機工作,驅動電機驅動成形輥、夾緊輥帶動塑料膜移動,塑料膜在移動的過程中經過塑料分條輥進行熱刀分條,同時通過水池的水進行冷卻完成熱刀分條封邊。

以上對本實用新型及其實施方式進行了描述,這種描述沒有限制性,附圖中所示的也只是本實用新型的實施方式之一,實際的結構并不局限于此??偠灾绻绢I(lǐng)域的普通技術人員受其啟示,在不脫離本實用新型創造宗旨的情況下,不經創造性的設計出與該技術方案相似的結構方式及實施例,均應屬于本實用新型的保護范圍。

技術特征:

1.一種塑料分條機,其特征在于,包括機架,所述機架上沿穿模路徑依次設置有開卷輥、夾緊輥、前導向輥、塑料分條輥、后導向輥、成形輥;

所述開卷輥用于將成卷的塑料膜展開;

所述夾緊輥包括上下對稱設置的上夾緊輥、下夾緊輥,其用于將塑料膜沿送至所述塑料分條輥處進行分條;

所述前導向輥用于將從所述夾緊輥過來的塑料膜調整至合適角度送至塑料分條輥;

所述塑料分條輥用于將塑料膜根據需求進行切割分條;

所述后導向輥用于將已分條的塑料膜導向至成形輥;

所述成形輥為上下設置有的兩個,其用于將分條后的塑料膜成卷;

所述機架上還固定設置有用于驅動所述夾緊輥、成形輥旋轉的驅動電機、控制臺。

2.根據權利要求1所述的一種塑料分條機,其特征在于,所述開卷輥水平設置,其一端與所述機架旋轉連接。

3.根據權利要求1所述的一種塑料分條機,其特征在于,所述夾緊輥兩端對稱設置有與所述機架固定連接的支撐架,所述支撐架呈門字型,其下部設置有與所述下夾緊輥旋轉連接的旋轉孔一,上部中間豎直設置有滑槽孔,所述滑槽孔內設置有沿其長度方向滑動的滑塊,所述支撐架頂部固定對稱設置有兩個驅動元件一,所述驅動元件一用于帶動所述滑塊上下滑動,所述滑塊中部設置有與所述上夾緊輥旋轉連接的旋轉孔二,所述下夾緊輥一端與所述驅動電機傳動連接。

4.根據權利要求1所述的一種塑料分條機,其特征在于,所述前導向輥為上下水平設置的兩個,其兩端與所述機架旋轉連接。

5.根據權利要求1所述的一種塑料分條機,其特征在于,所述塑料分條輥中部套設置有多個分條刀,所述塑料分條輥兩端對稱設置有兩個固定座,所述固定座兩端對稱豎直設置有與其滑動連接的滑桿,所述滑桿與所述機架固定連接,其上端設置有支撐橫桿,所述支撐橫桿上設置有用于帶動固定上下滑動的驅動元件二,所述驅動元件二為對稱設置的兩個。

6.根據權利要求1所述的一種塑料分條機,其特征在于,所述塑料分條輥下方設置有與所述機架固定連接的水池,所述水池內部設置有與所述塑料分條輥配合的旋轉輥,所述旋轉輥與所述水池旋轉連接,所述塑料分條輥內部設置有將其加熱的發熱管,所述發熱管與所述控制臺電連接。

7.根據權利要求1所述的一種塑料分條機,其特征在于,所述后導向輥為相互錯位水平設置的三個,其兩端與所述機架旋轉連接。

8.根據權利要求1所述的一種塑料分條機,其特征在于,所述成形輥為上下水平設置的兩個,其一端與所述驅動電機傳動連接,所述驅動電機與所述控制臺電連接。

技術總結

本實用新型公開了一種塑料分條機,包括機架,所述機架上沿穿模路徑依次設置有開卷輥、夾緊輥、前導向輥、塑料分條輥、后導向輥、成形輥,述機架上還固定設置有用于驅動所述夾緊輥、成形輥旋轉的驅動電機、控制臺。本實用新型操作簡單、便捷。通過已加熱的分條刀對塑料膜進行熱分條,在分條的同時完成封邊,實現了工作效率高、分條效果好的有益效果。本實用新型降低了生產成本,提高了經濟效益,實用性強。

技術研發人員:杜標發

受保護的技術使用者:杜標發

技術研發日:2020.10.15

技術公布日:2021.06.18
