本實用新型涉及鋰電池技術領域，具體涉及一種鋰電池隔膜分條機收卷滑差環用邊料活動卷芯。

背景技術：

隨著高性能充電電池在便攜式電子設備、移動產品和通訊設備上需求的不斷增加，作為鋰電池核心部件之一的鋰電池隔膜，也出現了迅猛發展的勢頭。目前市售的鋰電池隔膜主要是以聚乙烯和聚丙烯為材料的聚烯烴微孔膜。

聚烯烴鋰電池微孔膜是用于鋰電池內的關鍵材料，常見的鋰電池使用范圍有動力、儲能、電子數碼類等領域，隔膜由于需要的寬度不同因此必須通過分條機才能實現。

在分條機分切隔膜的生產過程中，除了成品卷以外兩端必然會產生兩個邊料卷，由于邊料是廢料，但邊料活動卷芯還有重復利用價值，傳統常規做法一般有兩種：

一是在每輪分切結束后把邊料活動卷芯上的廢料用刀割掉，把卷芯保留重復使用；這種方法費時費工切有安全風險；

二是直接從機臺上卸下來連同卷芯及廢膜一起處理；這種方法浪費卷芯；

綜上所述，以往針對隔膜邊料卷的邊料分切存在安全風險以及浪費的問題。

技術實現要素：

本實用新型要解決的技術問題是：克服現有技術的不足，提供一種鋰電池隔膜分條機收卷滑差環用邊料活動卷芯，適于解決背景技術的問題。

本實用新型解決其技術問題所采用的技術方案是：一種鋰電池隔膜分條機收卷滑差環用邊料活動卷芯，包括多個夾頭，各個夾頭依次首尾連接形成環形的卷芯，相鄰兩個夾頭之間做滑動連接，以使所述卷芯可做徑向尺寸調節。

進一步的，所述夾頭呈弧形結構；

所述夾頭一端開設母口，所述夾頭另一端形成公凸，所述公凸內開設調節連接槽，所述母口內固定設置定位銷，所述定位銷與母口底部之間形成第一調整間隙；

相鄰兩個夾頭之間的連接方式為：第一夾頭的公凸插入第二夾頭的母口內，第二夾頭母口內的定位銷從第一夾頭公凸的調節連接槽中穿過，第一夾頭的公凸適于根據第二夾頭母口內的第一調整間隙做弧向位置調節；

所述卷芯適于根據各個第一調整間隙做徑向尺寸調節。

進一步的，所述母口的寬度大于公凸的寬度，以使所述夾頭公凸在母口里面做寬度方向調節的第二調整間隙。

進一步的，所述夾頭的數量為3個。

進一步的，各個所述夾頭由單個塑料環分切形成。

本實用新型的有益效果是：

本實用新型的活動卷芯在針對鋰電池隔膜成品卷的邊料卷操作更方便，省時省力不浪費卷芯，從而提高工作效率減少勞動強度。

通過三個片夾頭及定位銷的組合，形成了一個可大可小的活動卷芯，開機時把活動卷芯套在隔膜分條機滑差環上，滑差環轉動時通過離心力的作用把活動卷芯撐開并保持漲緊狀態，正常收卷結束后，取出邊料活動卷芯并讓卷芯直徑變小，這樣卷芯上的邊料就可以輕易與卷芯脫開，活動卷芯可以再次重逢使用。

附圖說明

下面結合附圖對本實用新型進一步說明。

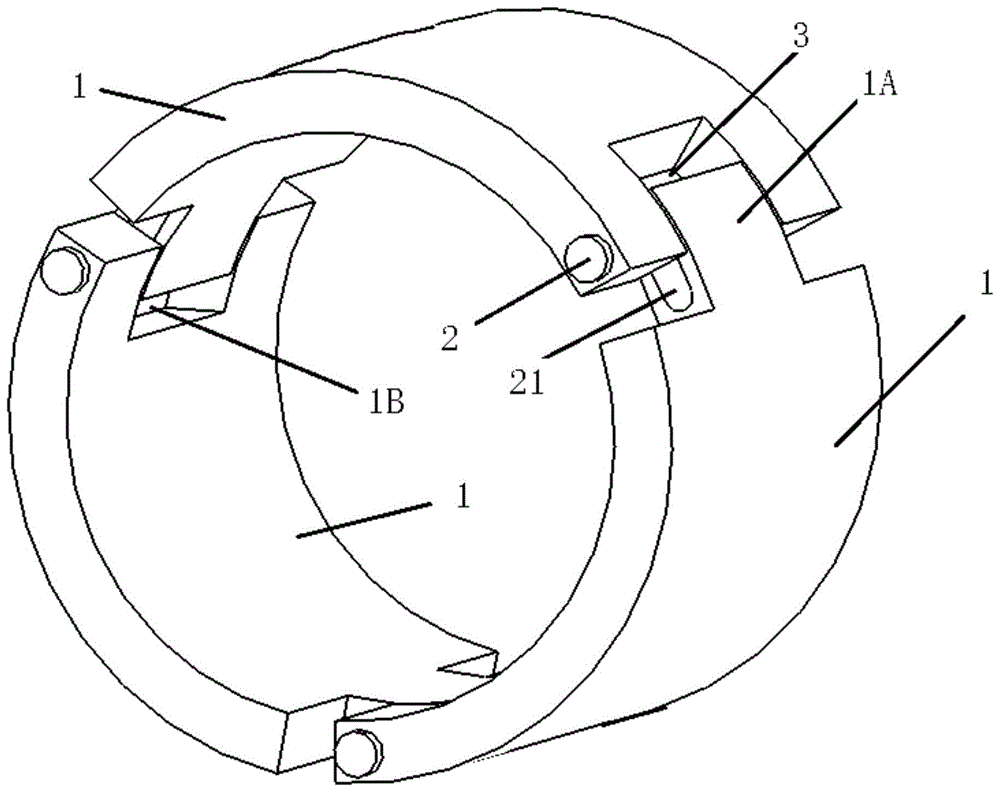

圖1是本實用新型卷芯的示意圖；

圖2是單片夾頭示意圖；

其中，1、夾頭，1a、公凸，1b、母口，2、定位銷，21、調節連接槽，3、第一調整間隙。

具體實施方式

現在結合附圖對本實用新型作進一步的說明。這些附圖均為簡化的示意圖僅以示意方式說明本實用新型的基本結構，因此其僅顯示與本實用新型有關的構成。

如圖1圖2所示，一種鋰電池隔膜分條機收卷滑差環用邊料活動卷芯，包括3個夾頭1，3個夾頭1依次首尾連接形成環形的卷芯，相鄰兩個夾頭1之間做滑動連接，以使所述卷芯可做徑向尺寸調節。

具體的，夾頭1呈弧形結構；所述夾頭1一端開設母口1b，所述夾頭1另一端形成公凸1a，所述公凸1a內開設調節連接槽21，所述母口1b內固定設置定位銷2，所述定位銷2與母口1b底部之間形成第一調整間隙3。

相鄰兩個夾頭1（假設為第一夾頭和第二夾頭）之間的連接方式為：第一夾頭的公凸1a插入第二夾頭的母口1b內，第二夾頭母口1b內的定位銷2從第一夾頭公凸1a的調節連接槽21中穿過，第一夾頭的公凸1a適于根據第二夾頭母口1b內的第一調整間隙3做弧向位置調節；所述卷芯適于根據各個第一調整間隙3做徑向尺寸調節。

具體的，母口1b的寬度大于公凸1a的寬度，以使所述夾頭1公凸1a在母口1b里面做寬度方向調節的第二調整間隙。第二調整間隙的存在可以使相鄰兩個夾頭1之間更易調節位置。

具體的，本實施例中，各個所述夾頭1由單個塑料環分切形成。夾頭1采用強度較高的非金屬材料加工而成；優選地采用塞鋼圓棒整體車床加工成所需內、外直徑，內徑常用尺寸為3英寸。

作業時，通過三個夾頭1及定位銷2的組合，形成了一個可大可小的活動卷芯，開機時把活動卷芯套在隔膜分條機滑差環上，滑差環轉動時通過離心力的作用把活動卷芯撐開并保持漲緊狀態，正常收卷結束后，取出邊料活動卷芯并讓卷芯直徑變小，這樣卷芯上的邊料就可以輕易與卷芯脫開，活動卷芯可以再次重逢使用。

以上述依據本實用新型的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。

技術特征：

1.一種鋰電池隔膜分條機收卷滑差環用邊料活動卷芯，其特征是，包括多個夾頭，各個夾頭依次首尾連接形成環形的卷芯，相鄰兩個夾頭之間做滑動連接，以使所述卷芯可做徑向尺寸調節。

2.根據權利要求1所述的鋰電池隔膜分條機收卷滑差環用邊料活動卷芯，其特征是，所述夾頭呈弧形結構；

所述夾頭一端開設母口，所述夾頭另一端形成公凸，所述公凸內開設調節連接槽，所述母口內固定設置定位銷，所述定位銷與母口底部之間形成第一調整間隙；

相鄰兩個夾頭之間的連接方式為：第一夾頭的公凸插入第二夾頭的母口內，第二夾頭母口內的定位銷從第一夾頭公凸的調節連接槽中穿過，第一夾頭的公凸適于根據第二夾頭母口內的第一調整間隙做弧向位置調節；

所述卷芯適于根據各個第一調整間隙做徑向尺寸調節。

3.根據權利要求2所述的鋰電池隔膜分條機收卷滑差環用邊料活動卷芯，其特征是，所述母口的寬度大于公凸的寬度，以使所述夾頭公凸在母口里面做寬度方向調節的第二調整間隙。

4.根據權利要求1所述的鋰電池隔膜分條機收卷滑差環用邊料活動卷芯，其特征是，所述夾頭的數量為3個。

5.根據權利要求1所述的鋰電池隔膜分條機收卷滑差環用邊料活動卷芯，其特征是，各個所述夾頭由單個塑料環分切形成。

技術總結

本實用新型涉及一種鋰電池隔膜分條機收卷滑差環用邊料活動卷芯，包括多個夾頭，各個夾頭依次首尾連接形成環形的卷芯，相鄰兩個夾頭之間做滑動連接，以使所述卷芯可做徑向尺寸調節。本實用新型的活動卷芯在針對鋰電池隔膜成品卷的邊料卷操作更方便，省時省力不浪費卷芯，從而提高工作效率減少勞動強度。

技術研發人員：黃獻中;孫媛媛;霍斌;景小云

受保護的技術使用者：江蘇安瑞達新材料有限公司

技術研發日：2019.10.17

技術公布日：2020.06.02
