本實用新型涉及分切機隔環領域，特別涉及一種分切機隔環。

背景技術：

分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械，分切機主要是將大卷筒母卷分切為不同寬度的產品，并可以有檢查產品質量的作用。

現有技術中，分切機隔環通常是定位軸上等距離固定設有分隔環，分隔環的距離控制分切的寬度，分隔環的固定是通過工作人員把分隔環卡合在定位軸的外壁，因此分隔環的固定容易產生偏差，且分隔環不易同時等距的移動，導致待分切的紙張等容易分切不均勻，或者分切切口不勻稱，導致裁切產生較大的誤差，降低分切機隔環的工作質量，因此需要一種分切機隔環。

技術實現要素：

本實用新型的目的在于提供一種分切機隔環，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種分切機隔環，包括定位軸，所述定位軸外壁的中間位置轉動設有第一定位環，所述定位軸外壁的兩端均固定設有內螺紋，兩個所述內螺紋均螺紋設有第二定位環，所述第一定位環一側的兩端均固定設有滑桿，兩個所述滑桿外壁中間位置的兩端均穿插設有彈簧，兩個所述第二定位環一側的兩端分別與兩個滑桿外壁的兩端穿插連接，四個所述彈簧的一端分別與兩個第二定位環一側的兩端接觸。

優選的，所述第一定位環外壁的一端和兩個第二定位環外壁的一端均卡合設有分隔環，所述第一定位環外壁的另一端和兩個第二定位環外壁的另一端均卡合設有擋環。

優選的，三個所述擋環外壁的兩端均穿插設有第一定位桿，六個所述第一定位桿外壁的一端分別與第一定位環外壁的兩端和兩個第二定位環外壁的兩端穿插連接，六個所述第一定位桿的一端均轉動設有第一固定環。

優選的，兩個所述滑桿的兩端均固定設有第一定位架，且兩個滑桿的兩端分別與兩個第一定位架一側的兩端固定連接，兩個所述定位軸的兩端分別穿過兩個第一定位架的中間位置固定設有旋轉把手。

優選的，兩個所述第一定位架的一端均固定設有第二定位架，兩個所述第二定位架一側的中間位置均固定設有卡槽。

優選的，兩個所述卡槽外壁的一端均穿插設有第二定位桿，兩個所述第二定位桿外壁的兩端均螺紋設有第二固定環。

本實用新型的技術效果和優點：

（1）通過轉動定位軸兩端的旋轉把手，使得定位軸兩端轉動設有的第一定位架固定住定位軸，定位軸外壁的兩端分別固定設有內螺紋，第一定位環固定在定位軸外壁的中間位置，使得兩個內螺紋穩定設有的第二定位環相向運動，從而帶動分切機的隔環便于同時穩定的運動，使得分切機的分切更加均勻穩定，增加分切機隔環的實用性，提高分切機整體的工作效率；

（2）通過第一定位環的一端和兩個第二定位環的一端均設有擋環卡合住分隔環，通過第一定位桿穿插固定住第一定位環的兩端和擋環的兩端，使得第一固定環固定住分隔環，從而使得分切機隔環的安裝更加便捷，提高隔環的工作效率，便于分隔環的更換，增加隔環定位座的使用壽命。

附圖說明

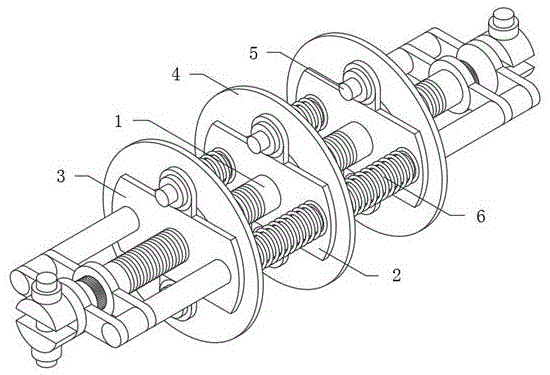

圖1為本實用新型整體結構示意圖。

圖2為本實用新型隔環移動定位結構示意圖。

圖3為本實用新型隔環卡合定位結構示意圖。

圖中：1、定位軸；2、第一定位環；3、第二定位環；4、分隔環；5、第一定位桿；6、彈簧；7、第一定位架；8、滑桿；9、旋轉把手；10、第二定位架；11、第二定位桿；12、第二固定環；13、內螺紋；14、第一固定環；15、擋環。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

本實用新型提供了如圖1-3所示的一種分切機隔環，包括定位軸1，定位軸1外壁的中間位置轉動設有第一定位環2，定位軸1外壁的兩端均固定設有內螺紋13，兩個內螺紋13均螺紋設有第二定位環3，第一定位環2一側的兩端均固定設有滑桿8，兩個滑桿8外壁中間位置的兩端均穿插設有彈簧6，兩個第二定位環3一側的兩端分別與兩個滑桿8外壁的兩端穿插連接，四個彈簧6的一端分別與兩個第二定位環3一側的兩端接觸；

本實用新型提供了如圖2所示的一種分切機隔環，包括兩個滑桿8的兩端均固定設有第一定位架7，且兩個滑桿8的兩端分別與兩個第一定位架7一側的兩端固定連接，兩個定位軸1的兩端分別穿過兩個第一定位架7的中間位置固定設有旋轉把手9，兩個第一定位架7的一端均固定設有第二定位架10，兩個第二定位架10一側的中間位置均固定設有卡槽，兩個卡槽外壁的一端均穿插設有第二定位桿11，兩個第二定位桿11外壁的兩端均螺紋設有第二固定環12，定位軸1外壁的兩端固定設有的內螺紋13的紋絡相反，使得兩個內螺紋13螺紋連接的第二定位環3帶動兩個分隔環4相向運動，從而使得定位軸1外壁固定的分隔環4等距離移動，便于分切機本體分切更加穩定，旋轉把手9通過撥動才能轉動，避免分隔環4自動滑動，避免降低分切機的分切效率，第二定位架10一側的卡槽便于卡合在分切機的兩端，通過兩個第二定位桿11和第二固定環12固定使得分切機的隔環拆卸更加便捷；

本實用新型提供了如圖3所示的一種分切機隔環，包括第一定位環2外壁的一端和兩個第二定位環3外壁的一端均卡合設有分隔環4，第一定位環2外壁的另一端和兩個第二定位環3外壁的另一端均卡合設有擋環15，三個擋環15外壁的兩端均穿插設有第一定位桿5，六個第一定位桿5外壁的一端分別與第一定位環2外壁的兩端和兩個第二定位環3外壁的兩端穿插連接，六個第一定位桿5的一端均轉動設有第一固定環14，擋環15的一側與第一定位環2的一側和第二定位環3的一側均可以卡合連接，使得第一定位環2和第二定位環3的外壁卡合設有分隔環4便于穩定安裝拆卸。

本實用新型工作原理：當需要更改分切機隔環的距離時，工作人員轉動定位軸1兩端的旋轉把手9，使得定位軸1兩端轉動設有的第一定位架7固定住定位軸1，定位軸1外壁的兩端分別固定設有內螺紋13，使得兩個內螺紋13穩定設有的第二定位環3相向運動，第一定位環2固定在定位軸1外壁的中間位置，通過兩個第一定位架7一側的兩端固定設有滑桿8，使得滑桿8穿插在兩個第二定位環3一側的兩端，滑桿8外壁中間位置的兩端穿插設有的彈簧6使得兩個第二定位環3與第一定位環2的兩端穩定滑動，第一定位環2的一端和兩個第二定位環3的一端均通過擋環15卡合住分隔環4，通過第一定位桿5穿插固定住第一定位環2的兩端和擋環15的兩端，使得第一固定環14固定住分隔環4。

在本實用新型的描述中，除非另有明確的規定和限定，術語“設置”、“安裝”、“相連”、“連接”、“固定”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或成一體；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連，可以是兩個元件內部的連通或兩個元件的相互作用關系。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。

本實用新型使用到的標準零件均可以從市場上購買，異形件根據說明書的和附圖的記載均可以進行訂制。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種分切機隔環，包括定位軸（1），其特征在于，所述定位軸（1）外壁的中間位置轉動設有第一定位環（2），所述定位軸（1）外壁的兩端均固定設有內螺紋（13），兩個所述內螺紋（13）均螺紋設有第二定位環（3），所述第一定位環（2）一側的兩端均固定設有滑桿（8），兩個所述滑桿（8）外壁中間位置的兩端均穿插設有彈簧（6），兩個所述第二定位環（3）一側的兩端分別與兩個滑桿（8）外壁的兩端穿插連接，四個所述彈簧（6）的一端分別與兩個第二定位環（3）一側的兩端接觸。

2.根據權利要求1所述的一種分切機隔環，其特征在于，所述第一定位環（2）外壁的一端和兩個第二定位環（3）外壁的一端均卡合設有分隔環（4），所述第一定位環（2）外壁的另一端和兩個第二定位環（3）外壁的另一端均卡合設有擋環（15）。

3.根據權利要求2所述的一種分切機隔環，其特征在于，三個所述擋環（15）外壁的兩端均穿插設有第一定位桿（5），六個所述第一定位桿（5）外壁的一端分別與第一定位環（2）外壁的兩端和兩個第二定位環（3）外壁的兩端穿插連接，六個所述第一定位桿（5）的一端均轉動設有第一固定環（14）。

4.根據權利要求1所述的一種分切機隔環，其特征在于，兩個所述滑桿（8）的兩端均固定設有第一定位架（7），且兩個滑桿（8）的兩端分別與兩個第一定位架（7）一側的兩端固定連接，兩個所述定位軸（1）的兩端分別穿過兩個第一定位架（7）的中間位置固定設有旋轉把手（9）。

5.根據權利要求4所述的一種分切機隔環，其特征在于，兩個所述第一定位架（7）的一端均固定設有第二定位架（10），兩個所述第二定位架（10）一側的中間位置均固定設有卡槽。

6.根據權利要求5所述的一種分切機隔環，其特征在于，兩個所述卡槽外壁的一端均穿插設有第二定位桿（11），兩個所述第二定位桿（11）外壁的兩端均螺紋設有第二固定環（12）。

技術總結

本實用新型公開了一種分切機隔環，包括定位軸，所述定位軸外壁的中間位置轉動設有第一定位環，所述定位軸外壁的兩端均固定設有內螺紋，兩個所述內螺紋均螺紋設有第二定位環，所述第一定位環一側的兩端均固定設有滑桿，兩個所述滑桿外壁中間位置的兩端均穿插設有彈簧，兩個第二定位環一側的兩端分別與兩個滑桿外壁的兩端穿插連接，本實用新型通過轉動定位軸兩端的旋轉把手，使得定位軸兩端轉動設有的第一定位架固定住定位軸，使得兩個內螺紋穩定設有的第二定位環相向運動，從而帶動分切機的隔環便于同時穩定的運動，使得分切機的分切更加均勻穩定，增加分切機隔環的實用性，提高分切機整體的工作效率。

技術研發人員：矯立濤

受保護的技術使用者：青島安信絕緣材料有限公司

技術研發日：2020.12.01

技術公布日：2021.08.06
