1.本實用新型涉及機械裝置技術領域，尤其涉及一種無紡布分切機摩擦放卷機械裝置。

背景技術：

2.分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械。分切機主要的運用于：無紡布、云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶(無紡布，紙張，絕緣材料、云母帶、薄膜等等)的分切，分切機放卷機械裝置是帶動成卷的布料轉動，布料便展開，由于成卷的布料的卷布筒直徑不一，目前的放卷機械裝置不能很好固定卷布筒，卷布筒容易滑動，造成放出的布料松弛，影響分切機分切，導致分切效率變低。

技術實現要素：

3.本實用新型的目的是為了解決現有技術中目前的放卷機械裝置不能很好固定卷布筒，卷布筒容易滑動，造成放出的布料松弛，影響分切機分切，導致分切效率變低問題，而提出的一種無紡布分切機摩擦放卷機械裝置。

4.為了實現上述目的，本實用新型采用了如下技術方案：

5.一種無紡布分切機摩擦放卷機械裝置，包括固定板，所述固定板的頂部固定連接有支撐板，所述支撐板的一側固定連接有驅動電機，所述驅動電機的輸出端通過聯軸器連接有轉動軸，所述轉動軸通過第一軸承轉動連接在支撐板上，所述第一軸承固定設在支撐板上，所述轉動軸遠離驅動電機的一端固定連接有轉盤，所述轉盤連接有固定機構；

6.所述固定機構包括螺紋槽、螺紋桿、兩塊移動塊、兩塊張緊板和兩個螺紋孔，所述螺紋槽開設在轉盤遠離驅動電機的一端，所述螺紋桿的兩端均通過第二軸承轉動連接在螺紋槽對應的側壁上，且所述螺紋桿為對稱螺紋設置，所述第二軸承固定設在螺紋槽槽壁上，所述螺紋桿的頂部穿過對應的第二軸承內圈并向外延伸，兩個所述螺紋孔分別開設在對應的移動塊上，所述螺紋桿穿過螺紋孔并與螺紋孔螺紋連接，兩塊張緊板分別固定連接在對應的移動塊遠離螺紋槽槽底的一端。

7.優選的，所述螺紋桿的頂部固定連接有轉動塊。

8.優選的，兩塊所述張緊板的相背端為弧形設置。

9.優選的，兩塊所述張緊板的相背端均固定連接有橡膠墊。

10.優選的，所述固定機構材料為不銹合金材質。

11.與現有技術相比，本實用新型提供了一種無紡布分切機摩擦放卷機械裝置，具備以下有益效果：

12.該無紡布分切機摩擦放卷機械裝置，通過設置螺紋槽、螺紋桿、兩塊移動塊、兩塊張緊板和兩個螺紋孔組成一個固定機構，可以固定住不同直徑的卷布筒，便于推廣，防止卷布筒滑動，放出的布料張力一致，便于分切機分切，分切效果高。

13.該裝置中未涉及部分均與現有技術相同或可采用現有技術加以實現，本實用新型可以固定住不同直徑的卷布筒，便于推廣，防止卷布筒滑動，放出的布料張力一致，便于分切機分切，分切效果高。

附圖說明

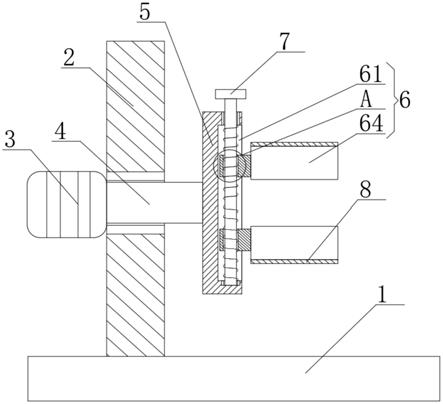

14.圖1為本實用新型提出的一種無紡布分切機摩擦放卷機械裝置的結構示意圖；

15.圖2為圖1中a部分的放大圖。

16.圖中：1固定板、2支撐板、3驅動電機、4轉動軸、5轉盤、6固定機構、61螺紋槽、62螺紋桿、63移動塊、64張緊板、65螺紋孔、7轉動塊、8橡膠墊。

具體實施方式

17.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

18.參照圖1?2，一種無紡布分切機摩擦放卷機械裝置，包括固定板1，固定板1的頂部固定連接有支撐板2，支撐板2的一側固定連接有驅動電機3，驅動電機3的輸出端通過聯軸器連接有轉動軸4，轉動軸4通過第一軸承轉動連接在支撐板2上，第一軸承固定設在支撐板2上，轉動軸4遠離驅動電機3的一端固定連接有轉盤5，轉盤5連接有固定機構6；

19.固定機構6包括螺紋槽61、螺紋桿62、兩塊移動塊63、兩塊張緊板64和兩個螺紋孔65，螺紋槽61開設在轉盤5遠離驅動電機3的一端，螺紋桿62的兩端均通過第二軸承轉動連接在螺紋槽61對應的側壁上，且螺紋桿62為對稱螺紋設置，第二軸承固定設在螺紋槽槽壁上，螺紋桿62的頂部穿過對應的第二軸承內圈并向外延伸，兩個螺紋孔65分別開設在對應的移動塊63上，螺紋桿62穿過螺紋孔65并與螺紋孔65螺紋連接，兩塊張緊板64分別固定連接在對應的移動塊63遠離螺紋槽61槽底的一端，將卷布筒插在兩塊張緊板64上，轉動螺紋桿62，兩塊移動塊63向相背方向移動，移動塊63帶動張緊板64移動，張緊板64將卷布筒張緊，啟動驅動電機3，驅動電機3帶動轉動軸4轉動，轉動軸4帶動轉盤5轉動，轉盤5通過固定機構6帶動卷布筒轉動，卷布筒上的布料按一定速率展開，可以固定住不同直徑的卷布筒，便于推廣，防止卷布筒滑動，放出的布料張力一致，便于分切機分切，分切效果高。

20.螺紋桿62的頂部固定連接有轉動塊7，轉動螺紋桿62更省力。

21.兩塊張緊板64的相背端為弧形設置，便于張緊住卷布筒。

22.兩塊張緊板64的相背端均固定連接有橡膠墊8，不易打滑，固定效果更好。

23.固定機構6材料為不銹合金材質，使固定機構6不易上銹，增加固定機構6的使用壽命。

24.本實用新型中，將卷布筒插在兩塊張緊板64上，轉動螺紋桿62，兩塊移動塊63向相背方向移動，移動塊63帶動張緊板64移動，張緊板64將卷布筒張緊，啟動驅動電機3，驅動電機3帶動轉動軸4轉動，轉動軸4帶動轉盤5轉動，轉盤5通過固定機構6帶動卷布筒轉動，卷布筒上的布料按一定速率展開，可以固定住不同直徑的卷布筒，便于推廣，防止卷布筒滑動，放出的布料張力一致，便于分切機分切，分切效果高。

25.以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不

局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。

技術特征：

1.一種無紡布分切機摩擦放卷機械裝置，包括固定板(1)，其特征在于，所述固定板(1)的頂部固定連接有支撐板(2)，所述支撐板(2)的一側固定連接有驅動電機(3)，所述驅動電機(3)的輸出端通過聯軸器連接有轉動軸(4)，所述轉動軸(4)通過第一軸承轉動連接在支撐板(2)上，所述第一軸承固定設在支撐板(2)上，所述轉動軸(4)遠離驅動電機(3)的一端固定連接有轉盤(5)，所述轉盤(5)連接有固定機構(6)；所述固定機構(6)包括螺紋槽(61)、螺紋桿(62)、兩塊移動塊(63)、兩塊張緊板(64)和兩個螺紋孔(65)，所述螺紋槽(61)開設在轉盤(5)遠離驅動電機(3)的一端，所述螺紋桿(62)的兩端均通過第二軸承轉動連接在螺紋槽(61)對應的側壁上，且所述螺紋桿(62)為對稱螺紋設置，所述第二軸承固定設在螺紋槽()槽壁上，所述螺紋桿(62)的頂部穿過對應的第二軸承內圈并向外延伸，兩個所述螺紋孔(65)分別開設在對應的移動塊(63)上，所述螺紋桿(62)穿過螺紋孔(65)并與螺紋孔(65)螺紋連接，兩塊張緊板(64)分別固定連接在對應的移動塊(63)遠離螺紋槽(61)槽底的一端。2.根據權利要求1所述的一種無紡布分切機摩擦放卷機械裝置，其特征在于，所述螺紋桿(62)的頂部固定連接有轉動塊(7)。3.根據權利要求1所述的一種無紡布分切機摩擦放卷機械裝置，其特征在于，兩塊所述張緊板(64)的相背端為弧形設置。4.根據權利要求1所述的一種無紡布分切機摩擦放卷機械裝置，其特征在于，兩塊所述張緊板(64)的相背端均固定連接有橡膠墊(8)。5.根據權利要求1所述的一種無紡布分切機摩擦放卷機械裝置，其特征在于，所述固定機構(6)材料為不銹合金材質。
