本實用新型屬于印刷設備領域，具體涉及一種除濕式分切機。

背景技術：

在進行凹印或者湯金前，一般需要將紙張分切為所需的規格(例如蓋白沙紙張的規格為35.5g×60mm、精品白沙紙張的規格為37g×70mm)。

當環境濕度≥70％時，原料紙張的表面吸濕受潮會比較嚴重，導致分切過程中紙張的兩側松緊不一的情況(以下簡稱松緊邊)，影響收卷的紙張質量(收卷軸上紙張卷的端面會出現凸起等)。

目前社會上對大面積紙張的需求越來越多，原料紙張的幅寬也相應地越來越寬，松緊邊的問題出現也越來越頻繁。

出現松緊邊的問題時，需要花費大量的人力來維修調試，維修調試的過程中又會浪費大量的紙張；這些情況均會導致生產成本上升；為了避免或者減輕松緊邊的問題，必需降低生產速度，也會造成生產成本上升。

技術實現要素：

為解決上述問題，本實用新型的目的在于提供一種除濕式分切機，可以將隔離帳篷內的濕度控制在濕度閾值以下，從而可以在避免或者減少松緊邊的問題。

為實現上述目的，本實用新型在現有的分切機的放卷部設置將放卷部包圍的隔離帳篷，并且在隔離帳篷內設置濕度計以及控制器，將隔離帳篷內的濕度控制在濕度閾值以下。

本實用新型采取的詳細技術方案為：一種除濕式分切機，其包括用于將原料紙張放卷的放卷部，還包括除濕裝置；除濕裝置包括隔離帳篷、設置在隔離帳篷內的除濕機、設置在隔離帳篷內的濕度計以及設置在隔離帳篷上任意位置的控制器；隔離帳篷將放卷部包圍在隔離帳篷內；隔離帳篷上設置有輸出口；除濕機、濕度計均與控制器電性連接；控制器包括存儲模塊。

進一步地，除濕裝置還包括與控制器電性連接的熱風機以及與控制器電性連接的溫度計；熱風機以及溫度計均設置在隔離帳篷內?？梢员ＷC放卷部在恒定的溫度下放卷紙張，進一步地提高分切精度。

進一步地，存儲模塊儲存的濕度閾值設定為60％或者65％或者70％。

進一步地，隔離帳篷為透明材料制成?？梢酝高^隔離帳篷看到隔離帳篷內的情況，比較方便。

進一步地，隔離帳篷為有機玻璃制成。

與現有技術相比，本實用新型具有如下有益效果：1、可以將隔離帳篷內的濕度控制在濕度閾值以下，從而可以在避免或者減少松緊邊的問題；2、只需要在現有分切機上增加除濕裝置即可完成對現有分切機的改造，對現有分切機的改造比較方便。

附圖說明

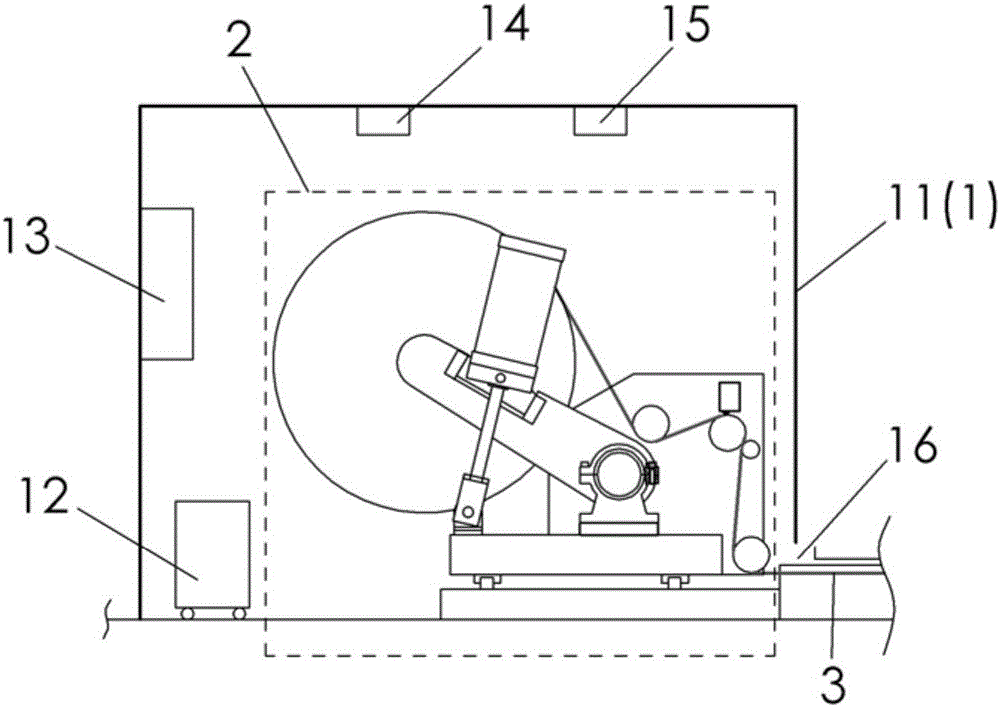

圖1是本實用新型中的一種除濕式分切機的結構示意圖。

圖2是本實用新型中的一種除濕式分切機的電氣原理示意圖。

除濕裝置1；隔離帳篷11；除濕機12；熱風機13；濕度計14；溫度計15；輸出口16；控制器17；放卷部2；紙張3。

具體實施方式

請參閱附圖1-圖2，本實用新型為一種除濕式分切機，其包括用于將原料紙張放卷的放卷部2，還包括除濕裝置1。

除濕裝置1包括隔離帳篷11、設置在隔離帳篷11內的除濕機12、設置在隔離帳篷11內的濕度計14以及設置在隔離帳篷11上任意位置的控制器17。

隔離帳篷11將放卷部2包圍在隔離帳篷11內；隔離帳篷11上設置有輸出口16。

除濕機12、濕度計14均與控制器17電性連接；控制器17包括存儲模塊(附圖未畫出)。

本實用新型中的一種除濕式分切機的工作原理為：放卷部2放卷出的紙張3從輸出口16輸出進行下一步工序的處理。

預先在存儲模塊存儲所需設定的濕度閾值；濕度計14將檢測到的濕度值反饋給控制器17，控制器17將濕度計14檢測的濕度值與濕度閾值進行比對，當濕度計14檢測的濕度值高于濕度閾值時，控制器17驅動除濕機12運轉除濕，直至濕度計14檢測的濕度值低于濕度閾值時，控制器17驅動除濕機12停止運轉；隔離帳篷11內的濕度也就可以被控制在濕度閾值以下，從而可以在避免或者減少松緊邊的問題。

由上述可以看出，除濕裝置1整體與放卷部2不是一體的，只需要在現有分切機上增加除濕裝置1即可完成對現有分切機的改造，對現有分切機的改造比較方便。

除濕裝置1還可以包括與控制器17電性連接的熱風機13以及與控制器17電性連接的溫度計15；熱風機13以及溫度計15均設置在隔離帳篷11內。預先在存儲模塊存儲所需設定的溫度閾值；溫度計15將檢測到的溫度值反饋給控制器17，控制器17將溫度計15檢測的溫度值與溫度閾值進行比對，當溫度計15檢測的溫度值低于溫度閾值時，控制器17驅動熱風機13運轉吹出熱風，直至溫度計15檢測的溫度值高于溫度閾值時，控制器17驅動熱風機13停止運轉；隔離帳篷11內的溫度也就可以被控制為恒定的溫度，從而可以保證放卷部2在恒定的溫度下放卷紙張3，進一步地提高分切精度(恒定溫度可以避免放卷部2的各部件的熱脹冷縮，從而可以提高分切精度)。

存儲模塊儲存的濕度閾值可以設定為60％或者65％或者70％。

隔離帳篷11可以為透明材料制成，比如有機玻璃等?？梢酝高^隔離帳篷11看到隔離帳篷11內的情況(比如發現原料紙用完的情況，則需要更換原料紙卷時)，比較方便。

綜上所述，本實用新型中的一種除濕式分切機，可以將隔離帳篷11內的濕度控制在濕度閾值以下，從而可以在避免或者減少松緊邊的問題；只需要在現有分切機上增加除濕裝置1即可完成對現有分切機的改造，對現有分切機的改造比較方便。

需要理解的是，術語“中心”、“縱向”、“橫向”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為便于描述本發明和簡化描述，而不是指示或暗指所指的裝置或元件必須具有特定的方位、為特定的方位構造和操作，因而不能理解為對本發明保護內容的限制。

以上的具體實施方式僅為本創作的較佳實施例，并不用以限制本創作，凡在本創作的精神及原則之內所做的任何修改、等同替換、改進等，均應包含在本創作的保護范圍之內。

技術特征：

1.一種除濕式分切機，其包括用于將原料紙張放卷的放卷部(2)，其特征在于：還包括除濕裝置(1)；所述除濕裝置(1)包括隔離帳篷(11)、設置在隔離帳篷(11)內的除濕機(12)、設置在隔離帳篷(11)內的濕度計(14)以及設置在隔離帳篷(11)上任意位置的控制器(17)；隔離帳篷(11)將放卷部(2)包圍在隔離帳篷(11)內；隔離帳篷(11)上設置有輸出口(16)；除濕機(12)、濕度計(14)均與控制器(17)電性連接；控制器(17)包括存儲模塊。

2.如權利要求1所述的一種除濕式分切機，其特征在于：所述除濕裝置(1)還包括與所述控制器(17)電性連接的熱風機(13)以及與所述控制器(17)電性連接的溫度計(15)；熱風機(13)以及溫度計(15)均設置在隔離帳篷(11)內。

3.如權利要求1所述的一種除濕式分切機，其特征在于：所述存儲模塊儲存的濕度閾值設定為60％或者65％或者70％。

4.如權利要求1-3任一所述的一種除濕式分切機，其特征在于：所述隔離帳篷(11)為透明材料制成。

5.如權利要求4所述的一種除濕式分切機，其特征在于：所述隔離帳篷(11)為有機玻璃制成。

技術總結

本實用新型屬于印刷設備領域，具體涉及一種除濕式分切機，其包括用于將原料紙張放卷的放卷部，還包括除濕裝置；除濕裝置包括隔離帳篷、設置在隔離帳篷內的除濕機、設置在隔離帳篷內的濕度計以及設置在隔離帳篷上任意位置的控制器；隔離帳篷將放卷部包圍在隔離帳篷內；隔離帳篷上設置有輸出口；除濕機、濕度計均與控制器電性連接；控制器包括存儲模塊。本實用新型可以將隔離帳篷內的濕度控制在濕度閾值以下，從而可以在避免或者減少松緊邊的問題；只需要在現有分切機上增加除濕裝置即可完成對現有分切機的改造，對現有分切機的改造比較方便。

技術研發人員：高峰;鄭濤;李衛民

受保護的技術使用者：湖南鶴祥包裝有限公司

文檔號碼：201620976120

技術研發日：2016.08.29

技術公布日：2017.05.10
