本發明涉及一種傳遞組件，具體涉及一種用于膠粘帶全自動分切機的傳遞蝸桿組件。

背景技術：

蝸桿是指具有一個或幾個螺旋齒，并且與蝸輪嚙合而組成交錯軸齒輪副的齒輪；其分度曲面可以是圓柱面，圓錐面或圓環面；蝸桿傳動是由蝸桿和蝸輪組成的，用于傳遞交錯軸之間的運動和動力，通常兩軸交錯角為90°；在一般蝸桿傳動中，都是以蝸桿為主動件；工作時，蝸輪輪齒沿著蝸桿的螺旋面作滑動和滾動；為了改善輪齒的接觸情況，將蝸輪沿齒寬方向做成圓弧形，使之將蝸桿部分包??；這樣蝸桿蝸輪嚙合時是線接觸，而不是點接觸；現有技術中的蝸桿組裝比較麻煩，且更換蝸桿零件比較繁瑣。

技術實現要素：

（一）要解決的技術問題

為解決上述問題，本發明提出了一種用于膠粘帶全自動分切機的傳遞蝸桿組件，保證蝸桿組裝和更換蝸桿零件過程簡單。

（二）技術方案

本發明的傳遞蝸桿組件，包括桿體，及安裝于桿體中部的齒輪軸承，及安裝于齒輪軸承后側的鎖緊套；所述桿體前側一體制成有限位座；所述限位座后側的桿體上開設有螺紋段；所述鎖緊套旋入螺紋段；所述鎖緊套旋于螺紋段上；所述桿體表面沿軸向方向開設一直槽；所述齒輪軸承內側軸向一體制成有直條；所述直條與直槽嵌合。

進一步地，所述鎖緊套上設置有第一鎖定螺母。

進一步地，所述齒輪軸承前側一體制成有第二限位套；所述第二限位套與齒輪軸承內徑相等；所述第二限位套上設置有第二鎖定螺母。

進一步地，所述桿體兩端設置有安裝位。

（三）有益效果

與現有技術相比，本發明的傳遞蝸桿組件，組裝時，將直條和直槽對準后，直接將齒輪軸承和桿體套接；通過第一鎖定螺母和第二鎖定螺母直接固定；組裝簡單，且穩定牢固；當齒輪軸承被磨損比較嚴重時，直接通過第一鎖定螺母和第二鎖定螺母拆卸，及將鎖緊套旋下，換上新的齒輪軸承即可，更換簡單。

附圖說明

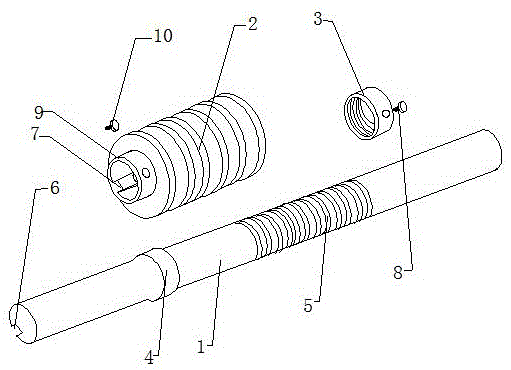

圖1是本發明的組件結構示意圖。

具體實施方式

如圖1所示的一種用于膠粘帶全自動分切機的傳遞蝸桿組件，包括桿體1，及安裝于桿體中部的齒輪軸承2，及安裝于齒輪軸承后側的鎖緊套3；所述桿體1前側一體制成有限位座4；所述限位座4后側的桿體1上開設有螺紋段5；所述鎖緊套3旋入螺紋段5；所述鎖緊套3旋于螺紋段5上；所述桿體1表面沿軸向方向開設一直槽6；所述齒輪軸承2內側軸向一體制成有直條7；所述直條7與直槽6嵌合。

其中，所述鎖緊套3上設置有第一鎖定螺母8；所述齒輪軸承2前側一體制成有第二限位套9；所述第二限位套9與齒輪軸承2內徑相等；所述第二限位套9上設置有第二鎖定螺母10；所述桿體1兩端設置有安裝位。

本發明組裝時，將直條和直槽對準后，直接將齒輪軸承和桿體套接；接著通過限位座和鎖緊套進行定位，最后通過第一鎖定螺母和第二鎖定螺母直接固定；組裝簡單，且穩定牢固；當齒輪軸承被磨損比較嚴重時，直接通過第一鎖定螺母和第二鎖定螺母拆卸，及將鎖緊套旋下，換上新的齒輪軸承即可，更換簡單。

上面所述的實施例僅僅是對本發明的優選實施方式進行描述，并非對本發明的構思和范圍進行限定。在不脫離本發明設計構思的前提下，本領域普通人員對本發明的技術方案做出的各種變型和改進，均應落入到本發明的保護范圍，本發明請求保護的技術內容，已經全部記載在權利要求書中。

技術特征：

1.一種用于膠粘帶全自動分切機的傳遞蝸桿組件，其特征在于；包括桿體，及安裝于桿體中部的齒輪軸承，及安裝于齒輪軸承后側的鎖緊套；所述桿體前側一體制成有限位座；所述限位座后側的桿體上開設有螺紋段；所述鎖緊套旋入螺紋段；所述鎖緊套旋于螺紋段上；所述桿體表面沿軸向方向開設一直槽；所述齒輪軸承內側軸向一體制成有直條；所述直條與直槽嵌合。

2.根據權利要求1所述的傳遞蝸桿組件，其特征在于：所述鎖緊套上設置有第一鎖定螺母。

3.根據權利要求1所述的傳遞蝸桿組件，其特征在于：所述齒輪軸承前側一體制成有第二限位套；所述第二限位套與齒輪軸承內徑相等；所述第二限位套上設置有第二鎖定螺母。

4.根據權利要求1所述的傳遞蝸桿組件，其特征在于：所述桿體兩端設置有安裝位。

技術總結

本發明公開了一種用于膠粘帶全自動分切機的傳遞蝸桿組件，包括桿體，及安裝于桿體中部的齒輪軸承，及安裝于齒輪軸承后側的鎖緊套；所述桿體前側一體制成有限位座；所述限位座后側的桿體上開設有螺紋段；所述鎖緊套旋入螺紋段；所述鎖緊套旋于螺紋段上；所述桿體表面沿軸向方向開設一直槽；所述齒輪軸承內側軸向一體制成有直條；所述直條與直槽嵌合，本發明的傳遞蝸桿組件，組裝時，將直條和直槽對準后，直接將齒輪軸承和桿體套接；通過第一鎖定螺母和第二鎖定螺母直接固定；組裝簡單，且穩定牢固；當齒輪軸承被磨損比較嚴重時，直接通過第一鎖定螺母和第二鎖定螺母拆卸，及將鎖緊套旋下，換上新的齒輪軸承即可，更換簡單。

技術研發人員：梁培林

受保護的技術使用者：天津市寶坻新世紀膠粘制品有限公司

文檔號碼：201510461571

技術研發日：2015.07.31

技術公布日：2017.02.15
