1.本實用新型涉及絕緣紙制造領域，尤其涉及一種雙軸切換式復卷機。

背景技術：

2.絕緣紙是電絕緣用紙的總稱， 用作電纜、線圈等各項電器設備的絕緣材料，具有良好的絕緣性能和機械強度。絕緣紙一般由多層紙質和薄膜復合而成，并在復合工藝完成后，將絕緣紙收集到收卷輥上形成紙卷。傳統的絕緣紙?jiān)谑站硗瓿珊筮M(jìn)行人工上下料的過程中，收卷機需要停機等待，效率較低，制造成本高。同時收卷機結構復雜，制成的紙卷會出現紙卷松弛、褶皺和端面不平的問題，品質得不到保證。

技術實現要素：

3.本實用新型要解決的技術問題是傳統的絕緣紙?jiān)谑站硗瓿珊筮M(jìn)行人工上下料的過程中，收卷機需要停機等待，效率較低，制造成本高。同時收卷機結構復雜，制成的紙卷會出現紙卷松弛、褶皺和端面不平的問題，品質得不到保證，本實用新型提供了一種雙軸切換式復卷機來解決上述問題。

4.本實用新型解決其技術問題所采用的技術方案是：一種雙軸切換式復卷機，包括轉動安裝在固定機架上的轉盤，所述轉盤的轉動軸心沿水平方向設置，所述轉盤上設置有安裝盤，所述安裝盤上固定安裝有供收卷輥套設的定位柱，所述定位柱平行于所述轉盤的轉動軸心設置，所述轉盤上，遠離所述定位柱的端面上安裝有第一驅動電機，所述第一驅動電機的輸出軸與所述安裝盤相連接，并能驅動所述安裝盤轉動，所述安裝盤的數量為二個，二個安裝盤對稱設置在所述轉盤上；所述復卷機還包括與所述定位柱平行設置的壓輥，所述壓輥通過氣動執行機構安裝在固定的機架上，所述氣動執行機構可驅動所述壓輥?zhàn)骺拷蜻h(yuǎn)離所述收卷輥狀態的調節，待收卷的絕緣紙經過所述壓輥換向后卷繞在所述收卷輥上形成紙卷。

5.進一步地：所述氣動執行機構包括支撐軸和位于所述支撐軸兩端的支架，所述壓輥固定安裝在所述支撐軸上，所述支撐軸轉動安裝在所述支架上，所述氣動執行機構還包括轉軸、連接桿和驅動氣缸，所述轉軸平行于所述支撐軸設置，并轉動安裝在所述機架上，所述支架的底部固定安裝在所述轉軸上，所述連接桿的一端與所述轉軸固定連接，所述連接桿的另一端與所述驅動氣缸的活塞桿相鉸接，所述驅動氣缸的缸體鉸接安裝在所述機架上，所述驅動氣缸的活塞桿工作能夠驅動所述轉軸轉動。

6.進一步地：所述機架上安裝有第二驅動電機，所述第二驅動電機的輸出軸上設置有驅動齒輪，所述機架上轉動安裝有傳動軸，所述轉盤固定安裝在所述傳動軸的一端，所述傳動軸的另一端安裝有從動齒輪，所述從動齒輪與所述驅動齒輪嚙合設置。

7.本實用新型的有益效果是，本實用新型雙軸切換式復卷機通過在轉盤上安裝二個安裝盤和定位柱，當一個定位柱上的收卷輥收卷完成后，轉盤轉動能夠驅動二個安裝盤切換位置，使得作業員在紙卷下料和新的收卷輥安裝的過程中，另一個定位柱上的收卷輥同

時保持收卷工作，減少了收卷輥上下料的暫停等待時間，提高了收卷效率，降低了制造成本。使得紙卷的卷壁貼緊在壓輥上，從而避免收卷過程中出現紙卷松弛的問題，同時通過氣動執行機構驅動壓輥壓緊在紙卷上能夠有效防止紙卷出現褶皺，保證了紙卷的品質，外觀更加美觀。

附圖說明

8.下面結合附圖和實施例對本實用新型進一步說明。

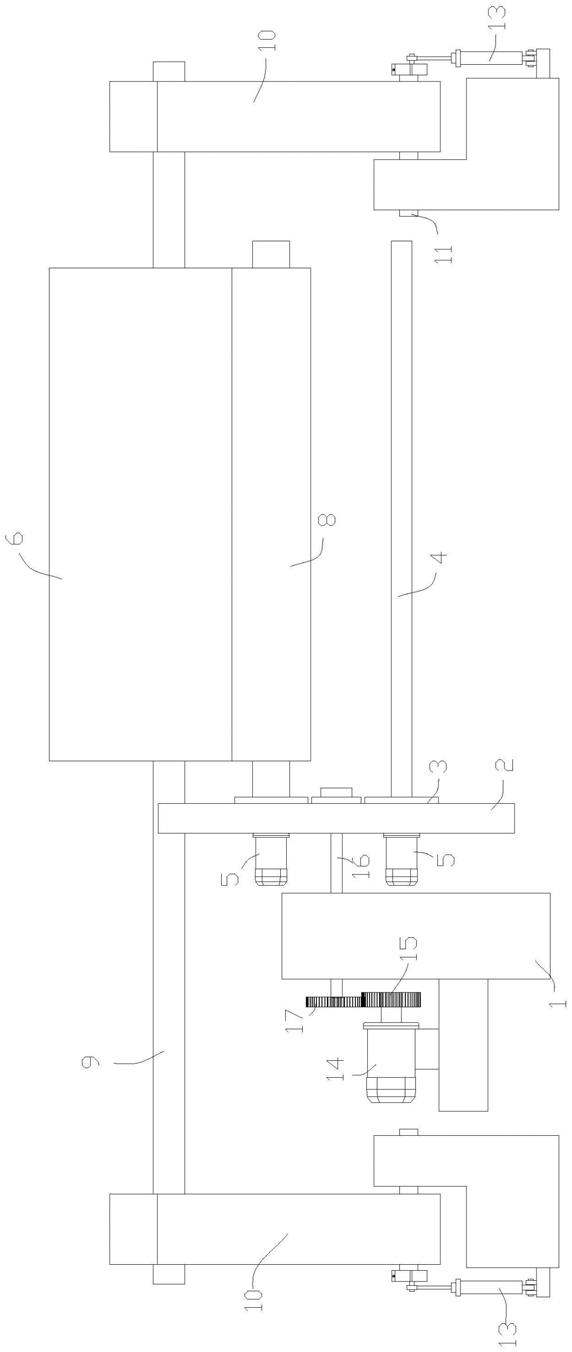

9.圖1是本實用新型雙軸切換式復卷機的結構示意圖；

10.圖2是圖1的右視圖；

11.圖3是空收卷輥靠近壓輥的結構示意圖。

12.圖中1、機架，2、轉盤，3、安裝盤，4、定位柱，5、第一驅動電機，6、壓輥，7、絕緣紙，8、紙卷，9、支撐軸，10、支架，11、轉軸，12、連接桿，13、驅動氣缸，14、第二驅動電機，15、驅動齒輪，16、傳動軸，17、從動齒輪。

具體實施方式

13.下面詳細描述本實用新型的實施例，所述實施例的示例在附圖中示出，其中自始至終相同或類似的標號表示相同或類似的元件或具有相同或類似功能的元件。下面通過參考附圖描述的實施例是示例性的，僅用于解釋本實用新型，而不能理解為對本實用新型的限制。相反，本實用新型的實施例包括落入所附加權利要求書的精神和內涵范圍內的所有變化、修改和等同物。

14.在本實用新型的描述中，需要理解的是，術語“中心”、“縱向”、“橫向”、“長度”、“寬度”、“厚度”、“上”、“下”、“前”、“后”、“左”、“右”、“豎直”、“水平”、“頂”、“底”“內”、“外”、“軸向”、“徑向”、“周向”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本發明和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本發明的限制。

15.此外，術語“第一”、“第二”等僅用于描述目的，而不能理解為指示或暗示相對重要性。在本實用新型的描述中，需要說明的是，除非另有明確的規定和限定，術語“相連”、“連接”應做廣義理解，例如，可以是固定連接，也可以是可拆卸連接，或一體地連接；可以是機械連接，也可以是電連接；可以是直接相連，也可以通過中間媒介間接相連。對于本領域的普通技術人員而言，可以具體情況理解上述術語在本實用新型中的具體含義。此外，在本實用新型的描述中，除非另有說明，“多個”的含義是兩個或兩個以上。

16.流程圖中或在此以其他方式描述的任何過程或方法描述可以被理解為，表示包括一個或更多個用于實現特定邏輯功能或過程的步驟的可執行指令的代碼的模塊、片段或部分，并且本實用新型的優選實施方式的范圍包括另外的實現，其中可以不按所示出或討論的順序，包括根據所涉及的功能按基本同時的方式或按相反的順序，來執行功能，這應被本實用新型的實施例所屬技術領域的技術人員所理解。

17.如圖1、圖2和圖3所示，本實用新型提供了一種雙軸切換式復卷機，包括轉動安裝在固定機架1上的轉盤2，所述轉盤2的轉動軸心沿水平方向設置，所述轉盤2上設置有安裝盤3，所述安裝盤3上固定安裝有供收卷輥套設的定位柱4，所述定位柱4平行于所述轉盤2的

轉動軸心設置，所述轉盤2上，遠離所述定位柱4的端面上安裝有第一驅動電機5，所述第一驅動電機5的輸出軸與所述安裝盤3相連接，并能驅動所述安裝盤3轉動，所述安裝盤3的數量為二個，二個安裝盤3對稱設置在所述轉盤2上；所述復卷機還包括與所述定位柱4平行設置的壓輥6，所述壓輥6通過氣動執行機構安裝在固定的機架1上，所述氣動執行機構可驅動所述壓輥6作靠近或遠離所述收卷輥狀態的調節，待收卷的絕緣紙7經過所述壓輥6換向后卷繞在所述收卷輥上形成紙卷8。

18.工作時，在定位柱4上安裝收卷輥，轉盤2轉動，使得一個定位柱4靠近壓輥6，作業員將絕緣紙7預繞在定位柱4上的收卷輥上，然后氣動執行機構工作，使得壓輥6壓緊在定位柱4上套設的收卷輥上，壓輥6壓緊在定位柱4上的同時能夠張緊絕緣紙7，然后第一驅動電機5工作驅動收卷輥?lái)槙r(shí)針轉動收卷。當一個收卷輥收卷完成后，氣動執行機構工作，使得壓輥6遠離收卷輥，轉盤2順時針轉動，使得空的收卷輥靠近壓輥6，作業員用刀具將絕緣紙7與收卷完成的收卷輥裁開，并預繞到空收卷輥上，然后進行收卷工作，同時作業員將收卷完成的收卷輥取下，并裝上新的收卷輥。如此反復，相較于傳統的復卷機減少了收卷輥下料上料的暫停等待時間，提高了收卷效率。

19.所述氣動執行機構包括支撐軸9和位于所述支撐軸9兩端的支架10，所述壓輥6固定安裝在所述支撐軸9上，所述支撐軸9轉動安裝在所述支架10上，所述氣動執行機構還包括轉軸11、連接桿12和驅動氣缸13，所述轉軸11平行于所述支撐軸9設置，并轉動安裝在所述機架1上，所述支架10的底部固定安裝在所述轉軸11上，所述連接桿12的一端與所述轉軸11固定連接，所述連接桿12的另一端與所述驅動氣缸13的活塞桿相鉸接，所述驅動氣缸13的缸體鉸接安裝在所述機架1上，所述驅動氣缸13的活塞桿工作能夠驅動所述轉軸11轉動。

20.通過驅動氣缸13的活塞桿伸長來驅動轉軸11轉動，帶動支架10轉動，進而使得支撐軸9上的壓輥6緊貼在收卷輥繞設的紙卷8上。當收卷完成時，驅動氣缸13的活塞桿收縮，使得壓輥6遠離紙卷8，等空的收卷輥轉動到收卷位置，作業員將絕緣紙7預繞到收卷輥上時，驅動氣缸13的活塞桿再次伸長，使得壓輥6壓緊在收卷輥的輥壁上。這種通過氣缸來驅動壓輥6作狀態切換的結構簡單，制造成本低，同時氣缸伸長能夠遲迅不斷的提供作用力讓壓輥6壓緊在紙卷8的輥壁上。

21.所述機架1上安裝有第二驅動電機14，所述第二驅動電機14的輸出軸上設置有驅動齒輪15，所述機架1上轉動安裝有傳動軸16，所述轉盤2固定安裝在所述傳動軸16的一端，所述傳動軸16的另一端安裝有從動齒輪17，所述從動齒輪17與所述驅動齒輪15嚙合設置。通過第二驅動電機14工作來驅動轉盤2順時針轉動，轉盤2的轉動量由第二驅動電機14的轉動量決定，從而能夠?qū)崿F(xiàn)自動化控制。

22.在本說明書的描述中，參考術語“一個實施例”、“一些實施例”、“示例”、“具體示例”、或“一些示例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或者特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對所述術語的示意性表述不一定指的是相同的實施例或示例。而且，描述的具體特征、結構、材料或者特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

23.以上述依據本實用新型的理想實施例為啟示，通過上述的說明內容，相關工作人員完全可以在不偏離本項實用新型技術思想的范圍內，進行多樣的變更以及修改。本項實用新型的技術性范圍并不局限于說明書上的內容，必須要根據權利要求范圍來確定其技術性范圍。

技術特征：

1.一種雙軸切換式復卷機，其特征在于：包括轉動安裝在固定機架（1）上的轉盤（2），所述轉盤（2）的轉動軸心沿水平方向設置，所述轉盤（2）上設置有安裝盤（3），所述安裝盤（3）上固定安裝有供收卷輥套設的定位柱（4），所述定位柱（4）平行于所述轉盤（2）的轉動軸心設置，所述轉盤（2）上，遠離所述定位柱（4）的端面上安裝有第一驅動電機（5），所述第一驅動電機（5）的輸出軸與所述安裝盤（3）相連接，并能驅動所述安裝盤（3）轉動，所述安裝盤（3）的數量為二個，二個安裝盤（3）對稱設置在所述轉盤（2）上；所述復卷機還包括與所述定位柱（4）平行設置的壓輥（6），所述壓輥（6）通過氣動執行機構安裝在固定的機架（1）上，所述氣動執行機構可驅動所述壓輥（6）作靠近或遠離所述收卷輥狀態的調節，待收卷的絕緣紙（7）經過所述壓輥（6）換向后卷繞在所述收卷輥上形成紙卷（8）。2.如權利要求1所述的雙軸切換式復卷機，其特征在于：所述氣動執行機構包括支撐軸（9）和位于所述支撐軸（9）兩端的支架（10），所述壓輥（6）固定安裝在所述支撐軸（9）上，所述支撐軸（9）轉動安裝在所述支架（10）上，所述氣動執行機構還包括轉軸（11）、連接桿（12）和驅動氣缸（13），所述轉軸（11）平行于所述支撐軸（9）設置，并轉動安裝在所述機架（1）上，所述支架（10）的底部固定安裝在所述轉軸（11）上，所述連接桿（12）的一端與所述轉軸（11）固定連接，所述連接桿（12）的另一端與所述驅動氣缸（13）的活塞桿相鉸接，所述驅動氣缸（13）的缸體鉸接安裝在所述機架（1）上，所述驅動氣缸（13）的活塞桿工作能夠驅動所述轉軸（11）轉動。3.如權利要求1所述的雙軸切換式復卷機，其特征在于：所述機架（1）上安裝有第二驅動電機（14），所述第二驅動電機（14）的輸出軸上設置有驅動齒輪（15），所述機架（1）上轉動安裝有傳動軸（16），所述轉盤（2）固定安裝在所述傳動軸（16）的一端，所述傳動軸（16）的另一端安裝有從動齒輪（17），所述從動齒輪（17）與所述驅動齒輪（15）嚙合設置。

技術總結

本實用新型提供了一種雙軸切換式復卷機，包括轉動安裝的轉盤，所述轉盤上設置有安裝盤，所述安裝盤上固定安裝有供收卷輥套設的定位柱，所述安裝盤的數量為二個，二個安裝盤對稱設置在所述轉盤上；所述復卷機還包括與所述定位柱平行設置的壓輥，所述壓輥通過氣動執行機構安裝在固定的機架上，待收卷的絕緣紙經過所述壓輥換向后卷繞在所述收卷輥上形成紙卷。通過在轉盤上安裝二個安裝盤和定位柱，當一個定位柱上的收卷輥收卷完成后，轉盤轉動能夠驅動二個安裝盤切換位置，使得作業員在紙卷下料和新的收卷輥安裝的過程中，另一個定位柱上的收卷輥同時保持收卷工作，減少了收卷輥上下料的暫停等待時間，提高了收卷效率，降低了制造成本。成本。成本。

技術研發人員：周順奎 任桂軍

受保護的技術使用者：南通特爾瓦高絕緣材料有限公司

技術研發日：2021.11.30

技術公布日：2022/4/21
