本發明涉及電容器生產設備技術領域，更具體涉及一種電容器薄膜分切機用可調節上料裝置。

背景技術：

電容器是電子設備中大量使用的電子元件之一，廣泛應用于電路中的隔直通交，耦合，旁路，濾波，調諧回路，能量轉換，控制等方面。

其中電容器芯子大都采用薄膜電極，由于電容器規格的不同，其電極薄膜的規格也有差異，因此一般需要對電容器薄膜卷料進行分切，以得到寬度合適的電極薄膜，現有技術中該工序大都采用薄膜分切設備進行，但是使用時發現，薄膜卷料由于質量較重，且其在搬運過程中需要通過人工放置到分切設備的預定工位，給操作人員帶來較大的不便，存在搬運過程中跌落造成人員損傷的安全隱患。

技術實現要素：

1.要解決的技術問題

針對現有技術中存在的問題，本發明的目的在于提供一種電容器薄膜分切機用可調節上料裝置，克服了現有技術的不足，結構緊湊、設計合理，通過將放置薄膜輥軸支撐架進行改進，使支撐架由固定改為活動的，兩個支撐柱之間的間距可調節，以適應不同尺寸的薄膜電容器，同時支撐柱為升降裝置結構，可將薄膜輥軸提升需要的適合高度。

2.技術方案

為解決上述問題，本發明采用如下的技術方案。

一種電容器薄膜分切機用可調節上料裝置，包括底座、活動板和固定板，所述活動板一端鉸鏈連接于底座一端，所述固定板固定設置于活動板上端面上，所述固定板中設有滑動槽，所述活動槽中設有一對支撐柱，支撐柱下端設有滑塊，兩個滑塊分別設有兩個滾軸絲杠機構的轉動軸上，兩個滾軸絲杠機構分別獨立運行，由不同電機驅動，電機固裝于活動板上，轉動軸設置滑槽中，所述底座上設有凸輪機構用于調節活動板在水平面上夾角。

所述支撐柱為氣缸或液壓缸。

所述支撐柱上端設有弧形接料槽。

所述弧形接料槽為軟橡膠支撐。

兩個所述滾軸絲杠機構一端通過固定套固定支撐。

3.有益效果相比于現有技術，本發明的優點在于：本發明通過將放置薄膜輥軸支撐架進行改進，使支撐架由固定改為活動的，兩個支撐柱之間的間距可調節，以適應不同尺寸的薄膜電容器，同時支撐柱為升降裝置結構，可將薄膜輥軸提升需要的適合高度；活動板與底座一端鉸鏈連接可調調節支撐架整體做個一個角度調節，更加方便操作。

附圖說明

圖1為本發明的結構示意圖；

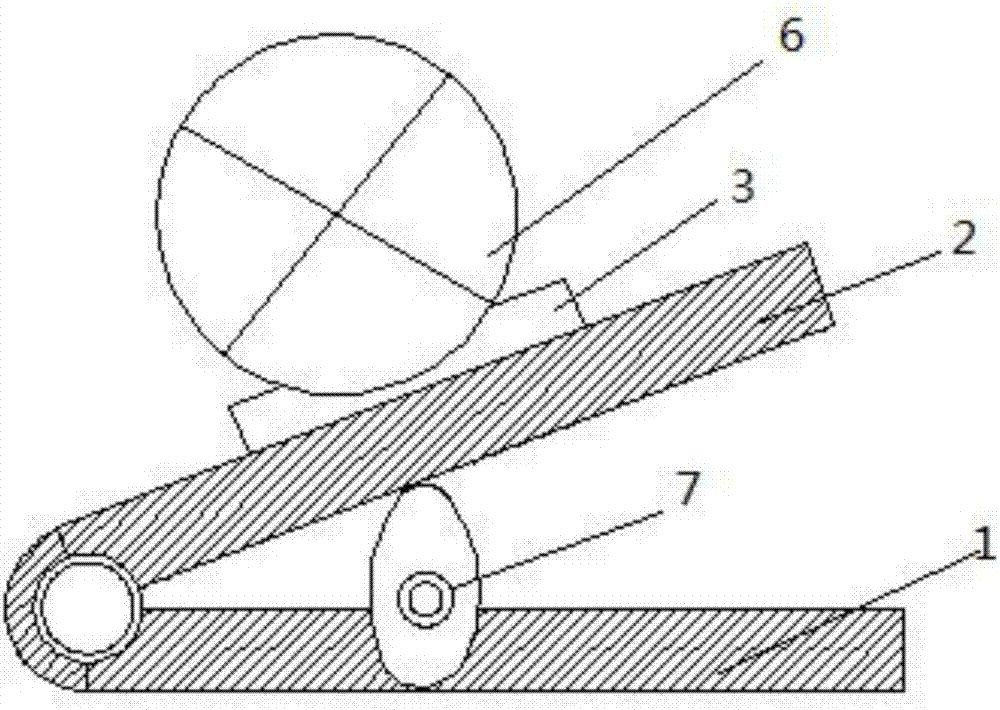

圖2為本發明的底座凸輪機構安裝結構示意圖。

具體實施方式

下面將結合本發明實施例中的附圖；對本發明實施例中的技術方案進行清楚、完整地描述；顯然；所描述的實施例僅僅是本發明一部分實施例；而不是全部的實施例?；诒景l(fā)明中的實施例；本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例；都屬于本發明保護的范圍。

一種電容器薄膜分切機用可調節上料裝置，包括底座1、活動板2和固定板3，所述活動板2一端鉸鏈連接于底座1一端，所述固定板3固定設置于活動板2上端面上，所述固定板3中設有滑動槽301，所述活動槽301中設有一對支撐柱4，支撐柱4下端設有滑塊401，兩個滑塊401分別設有兩個滾軸絲杠機構5的轉動軸上，兩個滾軸絲杠機構分別獨立運行，由不同電機6驅動，電機5固裝于活動板2上，轉動軸設置滑槽301中，所述底座1上設有凸輪機構7用于調節活動板2在水平面上夾角，所述支撐柱為氣缸或液壓缸，所述支撐柱4上端設有弧形接料槽402，所述弧形接料槽402為軟橡膠支撐，兩個所述滾軸絲杠機構5一端通過固定套8固定支撐；本發明通過將放置薄膜輥軸支撐架進行改進，使支撐架由固定改為活動的，兩個支撐柱之間的間距可調節，以適應不同尺寸的薄膜電容器，同時支撐柱為升降裝置結構，可將薄膜輥軸提升需要的適合高度；活動板與底座一端鉸鏈連接可調調節支撐架整體做個一個角度調節，更加方便操作。

需要說明的是，在本文中，諸如第一和第二等之類的關系術語僅僅用來將一個實體或者操作與另一個實體或操作區分開來，而不一定要求或者暗示這些實體或操作之間存在任何這種實際的關系或者順序。而且，術語“包括”、“包含”或者其任何其他變體意在涵蓋非排他性的包含，從而使得包括一系列要素的過程、方法、物品或者設備不僅包括那些要素，而且還包括沒有明確列出的其他要素，或者是還包括為這種過程、方法、物品或者設備所固有的要素。在沒有更多限制的情況下，由語句“包括一個……”限定的要素，并不排除在包括所述要素的過程、方法、物品或者設備中還存在另外的相同要素。

以上實施例僅用以說明本發明的技術方案，而非對其限制；盡管參照前述實施例對本發明進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本發明各實施例技術方案的精神和范圍。

技術特征：

技術總結

本發明公開了一種電容器薄膜分切機用可調節上料裝置，包括底座、活動板和固定板，所述活動板一端鉸鏈連接于底座一端，所述固定板固定設置于活動板上端面上，所述固定板中設有滑動槽，所述活動槽中設有一對支撐柱，支撐柱下端設有滑塊，兩個滑塊分別設有兩個滾軸絲杠機構的轉動軸上，兩個滾軸絲杠機構分別獨立運行，由不同電機驅動，電機固裝于活動板上，轉動軸設置滑槽中，所述底座上設有凸輪機構用于調節活動板在水平面上夾角。本發明通過將放置薄膜輥軸支撐架進行改進，使支撐架由固定改為活動的，兩個支撐柱之間的間距可調節，以適應不同尺寸的薄膜電容器，同時支撐柱為升降裝置結構，可將薄膜輥軸提升需要的適合高度。
