本實用新型涉及一種聚酯薄膜生產設備,具體是一種PET聚酯薄膜分切機的裁切機構。
背景技術:
PET聚酯薄膜因其具有優異的物理、化學性能及尺寸穩定性、透明性、可回收性,可廣泛的應用于磁記錄、感光材料、電子、電氣絕緣、工業用膜、包裝裝飾等領域。
在PET聚酯薄膜的生產加工過程中,需要將生產出的一整張PET聚酯薄膜分切成特定尺寸的條狀薄膜,為了方便以及提高效率,人們主要采用PET聚酯薄膜分切機對薄膜進行切割,現有的PET聚酯薄膜分切機的裁切機構主要由切割軸、以及切割軸上的多個刀片組成,工作狀態中,切割軸以及所有的刀片是靜止的,PET聚酯薄膜在被由前向后直線牽引的過程中,經過刀片處時,PET聚酯薄膜則被這些刀片劃開呈多個條狀薄膜,相鄰兩個刀片之間的距離即為條狀薄膜的寬度,但刀片均是固定在切割軸上不能左右移動,因此切割出的條狀薄膜的尺寸是固定的,如果加工人員需要切割出其它尺寸的條狀薄膜,則需要更換重新安裝一個新的裁切機構,降低了生產效率。
在授權公告號為CN204800696U的中國專利中的公開了一種PET聚酯薄膜分切機的裁切機構,該機構存在只能每個切刀單獨進行調節,待全部切刀都調節好相同間距時,較為耗費時間,降低了生產效率。
技術實現要素:
本實用新型的目的在于提供一種PET聚酯薄膜分切機的裁切機構,以解決上述背景技術中提出的問題。
為實現上述目的,本實用新型提供如下技術方案:
一種PET聚酯薄膜分切機的裁切機構,包括安裝箱,所述安裝箱呈下端開口的U形形狀,安裝箱的內部設置有梯形槽,梯形槽內設置有梯形絲杠套,所述梯形絲杠套的安裝孔轉動套接有絲杠,絲杠的兩端與安裝箱的兩側壁體相轉動連接,絲杠的右端穿過安裝箱并固定連接有轉柄,所述安裝箱的左側壁體下部固定連接有固定塊,固定塊的右側設置有若干組菱形鉸接框架,每組菱形框架之間通過銷軸相轉動連接,最左側的菱形鉸接框架與固定塊的側壁通過鉸鏈相連接,最右側的菱形鉸接框架與梯形絲杠套的側壁相固定連接,所述銷軸的下部設置有U型架,銷軸穿過U型架的側壁并與U型架的側壁相轉動連接,U型架穿過安裝箱,U型架的頂端固定連接有滑動板,所述U型架的下部中間固定連接有切刀。
作為本實用新型進一步的方案:所述安裝箱的上側壁體呈圓弧形狀。
作為本實用新型再進一步的方案:所述滑動板呈圓弧形狀。
作為本實用新型再進一步的方案:所述絲杠的兩端與安裝箱的兩側壁體通過軸承相連接。
作為本實用新型再進一步的方案:所述菱形鉸接框架至少為四組。
作為本實用新型再進一步的方案:所述菱形鉸接框架包括四個連桿,四個連桿呈菱形設置,每相鄰的兩個連桿通過鉸鏈相連接。
作為本實用新型再進一步的方案:所述安裝箱的上側壁體刻有尺度線。
作為本實用新型再進一步的方案:所述轉柄的端面固定連接有轉動把手。
與現有技術相比,本實用新型的有益效果是:切刀切割出來的若干組PET聚酯薄膜的寬度是一樣的,便于規模生產,對比傳統的PET聚酯薄膜分切機不能進行切刀之間距離的調節或者只能每個切刀單獨調節,本實用新型具有操作簡單,便于調節的優勢,采用安裝箱的上側壁體刻有尺度線的設計,使滑動板滑動的距離便于直觀的觀察,方便調節。
附圖說明
圖1為一種PET聚酯薄膜分切機的裁切機構的結構示意圖;

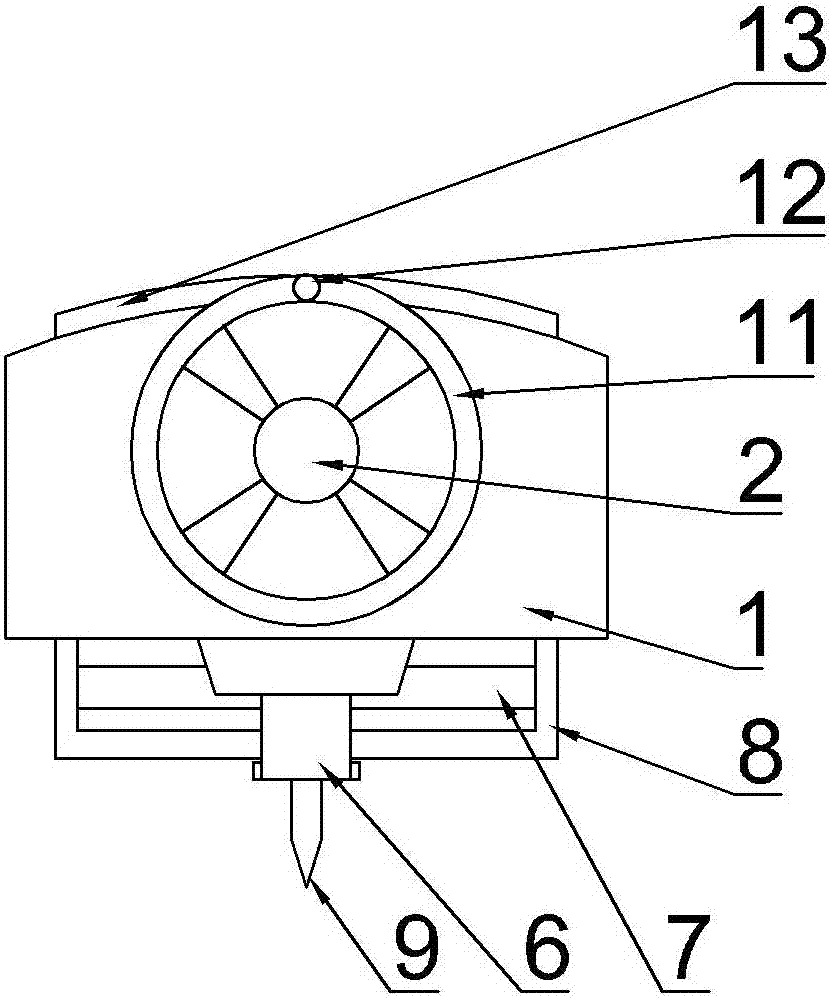

圖2為一種PET聚酯薄膜分切機的裁切機構的右視示意圖;
圖3為一種PET聚酯薄膜分切機的裁切機構的俯視示意圖;
圖4為一種PET聚酯薄膜分切機的裁切機構中A-A的剖視示意圖;
圖5為一種PET聚酯薄膜分切機的裁切機構中B-B的剖視示意圖。
圖中:1-安裝箱、2-絲杠、3-軸承、4-固定塊、5-菱形鉸接框架、6-連桿、7-銷軸、8-U型架、9-切刀、10-梯形絲杠套、11-轉柄、12-轉動把手、13-滑動板、14-尺度線、15-梯形槽。
具體實施方式
下面結合具體實施方式對本專利的技術方案作進一步詳細地說明。
請參閱圖1-5,一種PET聚酯薄膜分切機的裁切機構,包括安裝箱1,所述安裝箱1呈下端開口的U形形狀,安裝箱1的內部設置有梯形槽15,梯形槽15內設置有梯形絲杠套10,所述梯形絲杠套10的安裝孔轉動套接有絲杠2,絲杠2的兩端與安裝箱1的兩側壁體相轉動連接,絲杠2的右端穿過安裝箱1并固定連接有轉柄11,所述安裝箱1的左側壁體下部固定連接有固定塊4,固定塊4的右側設置有若干組菱形鉸接框架5,每組菱形框架5之間通過銷軸7相轉動連接,最左側的菱形鉸接框架5與固定塊4的側壁通過鉸鏈相連接,最右側的菱形鉸接框架5與梯形絲杠套10的側壁相固定連接,所述銷軸7的下部設置有U型架8,銷軸7穿過U型架8的側壁并與U型架8的側壁相轉動連接,U型架8穿過安裝箱1,U型架8的頂端固定連接有滑動板13,所述U型架8的下部中間固定連接有切刀9。
用手轉動轉柄11,絲杠轉動2,梯形絲杠套10可進行左右的移動,從而使菱形鉸接框架5的長度變大或者變小,此時銷軸7進行移動,帶動U型架8進行移動,使滑動板13在安裝箱1的上側壁體進行滑動,而切刀9之間的距離變大或者變小,并且切刀9與切刀9之間的距離變化大小一致,使切刀9切割出來的若干組PET聚酯薄膜的寬度是一樣的,便于規模生產,對比傳統的PET聚酯薄膜分切機不能進行切刀之間距離的調節或者只能每個切刀單獨調節,本實用新型具有操作簡單,便于調節的優勢。
所述安裝箱1的上側壁體呈圓弧形狀,提高了滑動板13在安裝箱1上滑動的流暢性。
所述滑動板13呈圓弧形狀,能夠使滑動13在滑動的過程中受到的摩擦力較小。
所述絲杠2的兩端與安裝箱1的兩側壁體通過軸承3相連接,減小了絲杠12轉動過程中的受到的摩擦損耗。
所述菱形鉸接框架5至少為四組,菱形鉸接框架5組數越多,可切分的數量越多。
所述菱形鉸接框架5包括四個連桿6,四個連桿6呈菱形設置,每相鄰的兩個連桿6通過鉸鏈相連接。
所述安裝箱1的上側壁體刻有尺度線14,采用安裝箱1的上側壁體刻有尺度線14的設計,使滑動板13滑動的距離便于直觀的觀察,方便調節。
所述轉柄11的端面固定連接有轉動把手12,采用轉動把手12的設計,使操作人員能夠更加方便和省力的轉動轉柄11。
本實用新型的工作原理是:用手轉動轉柄11,絲杠轉動2,梯形絲杠套10可進行左右的移動,從而使菱形鉸接框架5的長度變大或者變小,此時銷軸7進行移動,帶動U型架8進行移動,使滑動板13在安裝箱1的上側壁體進行滑動,而切刀9之間的距離變大或者變小,并且切刀9與切刀9之間的距離變化大小一致,使切刀9切割出來的若干組PET聚酯薄膜的寬度是一樣的,便于規模生產,對比傳統的PET聚酯薄膜分切機不能進行切刀之間距離的調節或者只能每個切刀單獨調節,本實用新型具有操作簡單,便于調節的優勢,采用安裝箱1的上側壁體刻有尺度線14的設計,使滑動板13滑動的距離便于直觀的觀察,方便調節。
上面對本專利的較佳實施方式作了詳細說明,但是本專利并不限于上述實施方式,在本領域的普通技術人員所具備的知識范圍內,還可以在不脫離本專利宗旨的前提下做出各種變化。
技術特征:
1.一種PET聚酯薄膜分切機的裁切機構,其特征是:包括安裝箱(1),所述安裝箱(1)呈下端開口的U形形狀,安裝箱(1)的內部設置有梯形槽(15),梯形槽(15)內設置有梯形絲杠套(10),所述梯形絲杠套(10)的安裝孔轉動套接有絲杠(2),絲杠(2)的兩端與安裝箱(1)的兩側壁體相轉動連接,絲杠(2)的右端穿過安裝箱(1)并固定連接有轉柄(11),所述安裝箱(1)的左側壁體下部固定連接有固定塊(4),固定塊(4)的右側設置有若干組菱形鉸接框架(5),每組菱形框架(5)之間通過銷軸(7)相轉動連接,最左側的菱形鉸接框架(5)與固定塊(4)的側壁通過鉸鏈相連接,最右側的菱形鉸接框架(5)與梯形絲杠套(10)的側壁相固定連接,所述銷軸(7)的下部設置有U型架(8),銷軸(7)穿過U型架(8)的側壁并與U型架(8)的側壁相轉動連接,U型架(8)穿過安裝箱(1),U型架(8)的頂端固定連接有滑動板(13),所述U型架(8)的下部中間固定連接有切刀(9)。
2.根據權利要求1所述的一種PET聚酯薄膜分切機的裁切機構,其特征是,所述安裝箱(1)的上側壁體呈圓弧形狀。
3.根據權利要求2所述的一種PET聚酯薄膜分切機的裁切機構,其特征是,所述滑動板(13)呈圓弧形狀。
4.根據權利要求1所述的一種PET聚酯薄膜分切機的裁切機構,其特征是,所述絲杠2的兩端與安裝箱(1)的兩側壁體通過軸承(3)相連接。
5.根據權利要求1所述的一種PET聚酯薄膜分切機的裁切機構,其特征是,所述菱形鉸接框架(5)至少為四組。
6.根據權利要求5所述的一種PET聚酯薄膜分切機的裁切機構,其特征是,所述菱形鉸接框架(5)包括四個連桿(6),四個連桿(6)呈菱形設置,每相鄰的兩個連桿(6)通過鉸鏈相連接。
7.根據權利要求3所述的一種PET聚酯薄膜分切機的裁切機構,其特征是,所述安裝箱(1)的上側壁體刻有尺度線(14)。
8.根據權利要求1所述的一種PET聚酯薄膜分切機的裁切機構,其特征是,所述轉柄(11)的端面固定連接有轉動把手(12)。
技術總結
本實用新型公開了一種PET聚酯薄膜分切機的裁切機構,包括安裝箱,所述安裝箱呈下端開口的U形形狀,安裝箱的內部設置有梯形槽,梯形槽內設置有梯形絲杠套,所述梯形絲杠套的安裝孔轉動套接有絲杠,絲杠的兩端與安裝箱的兩側壁體相轉動連接,絲杠的右端穿過安裝箱并固定連接有轉柄;本實用新型的有益效果是:切刀切割出來的若干組PET聚酯薄膜的寬度是一樣的,便于規模生產,對比傳統的PET聚酯薄膜分切機不能進行切刀之間距離的調節或者只能每個切刀單獨調節,本實用新型具有操作簡單,便于調節的優勢,采用安裝箱的上側壁體刻有尺度線的設計,使滑動板滑動的距離便于直觀的觀察,方便調節。
技術研發人員:陳波
受保護的技術使用者:深圳市貝菲科技有限公司
文檔號碼:201621357522
技術研發日:2016.12.12
技術公布日:2017.06.30
