一種oca光學膠及其制備方法

技術領域

1.本發明涉及光學膠技術領域，具體涉及一種oca光學膠及其制備方法。

背景技術：

2.oca光學膠是一種具有光學透明的無基材特種雙面膠，由于其具有無色透明、光透過率在90％以上、膠結強度好、可在室溫或中溫下固化且固化收縮小等優點，故被廣泛用于膠結鏡頭、液晶顯示屏、觸摸屏等透明光學元件?，F(xiàn)有的oca光學膠均為上層為輕離型層、中層為oca膠層、下層為重離型層粘合而成三層結構，且三層的大小相等，明顯的，一是由于缺乏對輕離型層和重離型層的保護，故在運輸過程中不僅使得輕離型層和重離型層容易被異物污染，從而導致客戶在使用前需辨別該污染是否屬于oca膠層，造成使用不便且使用成本增加，而且在外力作用下輕離型層和重離型層的邊緣容易變形，從而導致oca膠層品質差甚至報廢；二是由于輕離型層、oca膠層和重離型層的大小相同，故一方面不僅導致撕開不便，而且撕開時容易使oca膠層受損，從而導致oca膠層品質差甚至報廢。

技術實現要素：

3.鑒于背景技術存在的不足，本發明提供了一種oca光學膠及其制備方法，以解決如何能對oca膠層進行有效保護，并使其得以便捷剝出的技術問題。

4.為達到上述目的，本發明所采用的技術方案是：一種oca光學膠，包括自上而下依次粘合的第一保護膜層、輕離型膜層、oca光學膠層、重離型膜層和第二保護膜層，所述重離型膜層和所述輕離型膜層均與所述oca光學膠層重合，所述第二保護膜層的邊緣和所述第一保護膜層的邊緣相對且位于所述oca光學膠層的邊緣的外側，所述第一保護膜層與所述輕離型膜層之間的粘性大于所述輕離型膜層與所述oca光學膠層之間的粘性，所述第二保護膜層與所述重離型膜層之間的粘性大于所述重離型膜層與所述oca光學膠層之間的粘性。

5.在上述方案的一個較佳實施例中，所述輕離型膜層的厚度為30-50um，所述oca光學膠層的厚度為100-200um，所述重離型膜層的厚度為60-100um。

6.在上述方案的一個較佳實施例中，所述oca光學膠層為邵氏硬度在32-38hs的增韌oca光學膠層。

7.在上述方案的一個較佳實施例中，所述第一保護膜層和所述第二保護膜層的厚度均為40-80um。

8.在上述方案的一個較佳實施例中，所述第一保護膜層和所述第二保護膜層的厚度均為60um。

9.在上述方案的一個較佳實施例中，所述輕離型膜層為離型力在5-15g/f的pet離型膜、pvc離型膜、pc離型膜、pe離型膜、pp離型膜、opp離型膜中的一種。

10.在上述方案的一個較佳實施例中，所述重離型膜層為離型力在20-80g/f的pet離型膜、pvc離型膜、pc離型膜、pe離型膜、pp離型膜、opp離型膜中的一種。

11.在上述方案的一個較佳實施例中，所述第一保護膜層和所述第二保護膜層的邊緣與所述oca光學膠層的邊緣之間的距離為7-9mm。

12.在上述方案的一個較佳實施例中，所述所述第一保護膜層和所述第二保護膜層的邊緣與所述oca光學膠層的邊緣之間的距離為8mm。

13.本發明還公開了一種上述的oca光學膠的制備方法包括如下步驟：

14.步驟s1，利用分條機將輕離型膜、oca光學膠、重離型膜、第一保護膜和第二保護膜由大卷切為小卷；

15.步驟s2，利用粘合機使輕離型膜、oca光學膠和重離型膜按照自上而下依次粘合在一起；

16.步驟s3，利用裁切機將粘合在一起的輕離型膜、oca光學膠和重離型膜按照所需的尺寸進行裁切；

17.步驟s4，利用粘合機使裁切成所需尺寸的粘合在一起輕離型膜、oca光學膠和重離型膜等間隔的粘合在第一保護膜和第二保護膜之間，該次粘合機所使用的粘合劑的粘性大于步驟s2中使用的粘合劑的粘性，粘合后第一保護膜和第二保護膜的邊緣對應位于輕離型膜和重離型膜的外側；

18.步驟s5，利用裁切機按照第一保護膜的邊緣和第二保護膜的邊緣分別突出輕離型膜和重離型膜的要求將連接相鄰輕離型膜、oca光學膠和重離型膜之間的第一保護膜和輕離型膜以及重離型膜第二保護膜裁斷。

19.本發明的有益效果：通過在輕離型膜層和重離型膜層上對應粘合邊緣位于各自外側的第一保護膜層和第二保護膜層，并使第一保護膜層與輕離型膜層之間的粘性大于輕離型膜層與oca光學膠層之間的粘性，第二保護膜層與重離型膜層之間的粘性大于重離型膜層與oca光學膠層之間的粘性，從而實現了能對oca膠層進行有效保護，并使其得以便捷剝出的技術效果。與現有技術相比，使用方便，撕開方便，并有效保證了oca膠層的質量。

附圖說明

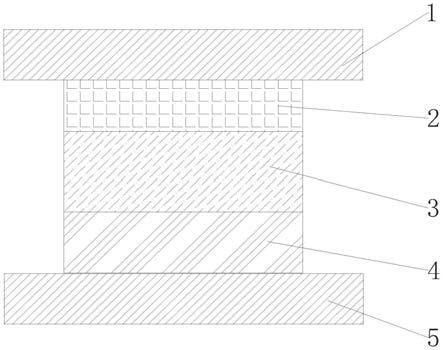

20.圖1是本發明的結構示意圖；

21.圖中標號說明：1、第一保護膜層，2、輕離型膜層，3、oca光學膠層，4、重離型膜層，5、第二保護膜層。

具體實施方式

22.下面結合附圖和具體實施例對本發明作進一步說明，以使本領域的技術人員可以更好地理解本發明并能予以實施，但所舉實施例不作為對本發明的限定。

23.參照圖1所示：一種oca光學膠，包括自上而下依次粘合的第一保護膜層1、輕離型膜層2、oca光學膠層3、重離型膜層4和第二保護膜層5，重離型膜層4和輕離型膜層2均與oca光學膠層3重合，第二保護膜層5的邊緣和第一保護膜層1的邊緣相對且位于oca光學膠層3的邊緣的外側，第一保護膜層1與輕離型膜層2之間的粘性大于輕離型膜層2與oca光學膠層3之間的粘性，第二保護膜層5與重離型膜層4之間的粘性大于重離型膜層4與oca光學膠層3之間的粘性。在本實施例中，通過在輕離型膜層2和重離型膜層4上對應粘合邊緣位于各自外側的第一保護膜和第二保護膜的設置，不僅有效解決了輕離型膜層2和重離型膜被污染

后導致的使用不便且使用成本增加的問題，而且實現了對oca膠層進行有效保護的技術效果。又通過第一保護膜層1與輕離型膜層2之間的粘性大于輕離型膜層2與oca光學膠層3之間的粘性，第二保護膜層5與重離型膜層4之間的粘性大于重離型膜層4與oca光學膠層3之間的粘性的設置，實現了oca膠層便捷剝出的技術效果。

24.在本發明的一個較佳實施例中，輕離型膜層2的厚度為30-50um，oca光學膠層3的厚度為100-200um，重離型膜層4的厚度為60-100um，輕離型膜層2為離型力在5-15g/f的pet離型膜、pvc離型膜、pc離型膜、pe離型膜、pp離型膜、opp離型膜中的一種；重離型膜層4為離型力在20-80g/f的pet離型膜、pvc離型膜、pc離型膜、pe離型膜、pp離型膜、opp離型膜中的一種，這樣設置使得在撕去輕離型膜層2或者重離型膜層4時不會帶起oca光學膠層3，從而能對oca膠層起到較佳的保護作用。

25.在本發明的一個較佳實施例中，oca光學膠層3為邵氏硬度在32-38hs的增韌oca光學膠層3，這樣設置有效提高了oca光學膠層3的韌性和強度，使得其實用性好。

26.在本發明的一個較佳實施例中，第一保護膜層1和第二保護膜層5的厚度均為40-80um，優選為60um。

27.在本發明的一個較佳實施例中，第一保護膜層1和第二保護膜層5的邊緣與oca光學膠層3的邊緣之間的距離為7-9mm，優選為8mm。

28.上述oca光學膠的制備方法，包括如下步驟：

29.步驟s1，利用分條機將輕離型膜、oca光學膠、重離型膜、第一保護膜和第二保護膜由大卷切為小卷；

30.步驟s2，利用粘合機使輕離型膜、oca光學膠和重離型膜按照自上而下依次粘合在一起；

31.步驟s3，利用裁切機將粘合在一起的輕離型膜、oca光學膠和重離型膜按照所需的尺寸進行裁切；

32.步驟s4，利用粘合機使裁切成所需尺寸的粘合在一起輕離型膜、oca光學膠和重離型膜等間隔的粘合在第一保護膜和第二保護膜之間，該次粘合機所使用的粘合劑的粘性大于步驟s2中使用的粘合劑的粘性，粘合后第一保護膜和第二保護膜的邊緣對應位于輕離型膜和重離型膜的外側；

33.步驟s5，利用裁切機按照第一保護膜的邊緣和第二保護膜的邊緣分別突出輕離型膜和重離型膜的要求將連接相鄰輕離型膜、oca光學膠和重離型膜之間的第一保護膜和輕離型膜以及重離型膜第二保護膜裁斷。

34.以上實施例僅是為充分說明本發明而所舉的較佳的實施例，本發明的保護范圍不限于此。本技術領域的技術人員在本發明基礎上所作的等同替代或變換，均在本發明的保護范圍之內。本發明的保護范圍以權利要求書為準。

技術特征：

1.一種oca光學膠，其特征在于，包括自上而下依次粘合的第一保護膜層、輕離型膜層、oca光學膠層、重離型膜層和第二保護膜層，所述重離型膜層和所述輕離型膜層均與所述oca光學膠層重合，所述第二保護膜層的邊緣和所述第一保護膜層的邊緣相對且位于所述oca光學膠層的邊緣的外側，所述第一保護膜層與所述輕離型膜層之間的粘性大于所述輕離型膜層與所述oca光學膠層之間的粘性，所述第二保護膜層與所述重離型膜層之間的粘性大于所述重離型膜層與所述oca光學膠層之間的粘性。2.如權利要求1所述的oca光學膠，其特征在于，所述輕離型膜層的厚度為30-50um，所述oca光學膠層的厚度為100-200um，所述重離型膜層的厚度為60-100um。3.如權利要求1所述的oca光學膠，其特征在于，所述oca光學膠層為邵氏硬度在32-38hs的增韌oca光學膠層。4.如權利要求1所述的oca光學膠，其特征在于，所述第一保護膜層和所述第二保護膜層的厚度均為40-80um。5.如權利要求4所述的oca光學膠，其特征在于，所述第一保護膜層和所述第二保護膜層的厚度均為60um。6.如權利要求1所述的oca光學膠，其特征在于，所述輕離型膜層為離型力在5-15g/f的pet離型膜、pvc離型膜、pc離型膜、pe離型膜、pp離型膜、opp離型膜中的一種。7.如權利要求1所述的oca光學膠，其特征在于，所述重離型膜層為離型力在20-80g/f的pet離型膜、pvc離型膜、pc離型膜、pe離型膜、pp離型膜、opp離型膜中的一種。8.如權利要求1所述的oca光學膠，其特征在于，所述第一保護膜層和所述第二保護膜層的邊緣與所述oca光學膠層的邊緣之間的距離為7-9mm。9.如權利要求9所述的oca光學膠，其特征在于，所述所述第一保護膜層和所述第二保護膜層的邊緣與所述oca光學膠層的邊緣之間的距離為8mm。10.一種如權利要求1所述的oca光學膠的制備方法，其特征在于，包括如下步驟：步驟s1，利用分條機將輕離型膜、oca光學膠、所述重離型膜、第一保護膜和第二保護膜由大卷切為小卷；步驟s2，利用粘合機使輕離型膜、oca光學膠和重離型膜按照自上而下依次粘合在一起；步驟s3，利用裁切機將粘合在一起的輕離型膜、oca光學膠和重離型膜按照所需的尺寸進行裁切；步驟s4，利用粘合機使裁切成所需尺寸的粘合在一起輕離型膜、oca光學膠和重離型膜等間隔的粘合在第一保護膜和第二保護膜之間，該次粘合機所使用的粘合劑的粘性大于步驟s2中使用的粘合劑的粘性，粘合后第一保護膜和第二保護膜的邊緣對應位于輕離型膜和重離型膜的外側；步驟s5，利用裁切機按照第一保護膜的邊緣和第二保護膜的邊緣分別突出輕離型膜和重離型膜的要求將連接相鄰輕離型膜、oca光學膠和重離型膜之間的第一保護膜和輕離型膜以及重離型膜第二保護膜裁斷。

技術總結

本發明公開了一種OCA光學膠，包括自上而下依次粘合的第一保護膜層、輕離型膜層、OCA光學膠層、重離型膜層和第二保護膜層，重離型膜層和輕離型膜層均與OCA光學膠層重合，第二保護膜層的邊緣和第一保護膜層的邊緣相對且位于OCA光學膠層的邊緣的外側，第一保護膜層與輕離型膜層之間的粘性大于輕離型膜層與OCA光學膠層之間的粘性，第二保護膜層與重離型膜層之間的粘性大于重離型膜層與OCA光學膠層之間的粘性。本發明還公開了該OCA光學膠的制備方法。本發明解決了如何能對OCA膠層進行有效保護，并使其得以便捷剝出的技術問題，具有使用方便、撕開方便、且能有效保證OCA膠層的質量等優點。優點。優點。

技術研發人員：朱敏

受保護的技術使用者：蘇州京通光電科技有限公司

技術研發日：2020.12.18

技術公布日：2021/4/13
