1.本實用新型屬于清潔造紙技術領域，具體地說，本實用新型涉及生活用衛生紙復卷機除塵系統。

背景技術：

2.在衛生紙生產過程中，尤其是衛生紙收卷操作過程中會產生大量的粉塵，衛生紙收卷一般是利用衛生紙復卷機進行操作，操作過程中復卷機各處與衛生紙接觸的位置都會蓄積有大量的粉塵，衛生紙收卷產生的粉塵多為紙削，質地較輕，容易在空氣中飛揚，工作人員吸入后影響身體健康，因此衛生紙復卷機一般配備有除塵系統，除塵系統一般是將蓄積的粉塵吸出，但是在對除塵系統中蓄積的粉塵進行清理時也存在揚塵進入空氣和被工作人員吸入的可能。

技術實現要素：

3.為克服背景技術中存在的問題，本實用新型公開了一種生活用衛生紙復卷機除塵系統，所述除塵系統本體為推車結構，倉體右側的進塵管處連接有吸塵管，除塵系統可根據使用需求移動到指定位置，吸塵管可拉伸對粉塵進行抽吸，抽吸后的粉塵進入到倉體內，倉體頂部的進水管處進水管，水流通過旋轉噴頭噴灑到倉體內部，倉體內的粉塵被水浸濕后下落，蓄積在隔網上方，從出料管處回收，水下漏到隔網下方，從出水管處回收，所述除塵系統吸塵管處抽吸的粉塵收集到倉體內統一進行處理，倉體內的粉塵潤濕后統一進行收集，避免對除塵系統的粉塵處理時產生大量的揚塵。

4.為實現上述目的，本實用新型是通過如下技術方案實現的：

5.所述復卷機除塵系統主要包括除塵系統本體

倉體

支腳

萬向輪

把手

進塵管

進水管

出料管

出水管

吸塵管，所述除塵系統本體由倉體

支腳

萬向輪組成，倉體為長方體結構，支腳設置在倉體底部，萬向輪與支腳連接，把手設置在倉體左側，進塵管設置在倉體右側，進水管設置在倉體頂部，出料管設置在倉體左側，出水管設置在倉體左側，所述倉體內部設置有隔網，進水管處連接有旋轉噴頭，所述進塵管處連接有吸塵管，所述吸塵管的管體頂部設置有連接口，底部設置有進塵口。

6.所述進塵管與倉體內隔網上方空間連通。

7.所述出料管與倉體內隔網上方空間連通，出水管與倉體內隔網下方空間連通。

8.所述倉體左側設置有至少三根出料管。

9.所述吸塵管與進塵管螺紋連接。

10.所述隔網為濾布網。

11.所述吸塵管管體為可伸縮塑料管。

12.本實用新型的有益效果：所述除塵系統本體為推車結構，倉體右側的進塵管處連接有吸塵管，除塵系統可根據使用需求移動到指定位置，吸塵管可拉伸對粉塵進行抽吸，抽吸后的粉塵進入到倉體內，倉體頂部的進水管處進水管，水流通過旋轉噴頭噴灑到倉體內

部，倉體內的粉塵被水浸濕后下落，蓄積在隔網上方，從出料管處回收，水下漏到隔網下方，從出水管處回收，所述除塵系統吸塵管處抽吸的粉塵收集到倉體內統一進行處理，倉體內的粉塵潤濕后統一進行收集，避免對除塵系統的粉塵處理時產生大量的揚塵。

附圖說明

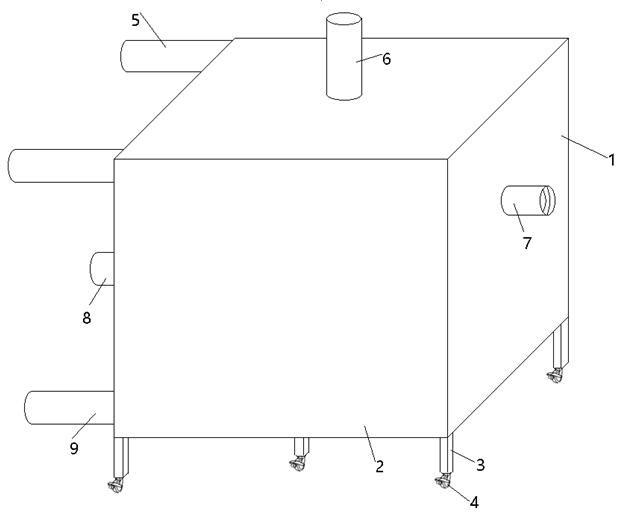

13.圖1為本實用新型的結構示意圖；

14.圖2為倉體的結構示意圖；

15.圖3為吸塵管的結構示意圖。

16.圖中，1?除塵系統本體

2?倉體

3?支腳

4?萬向輪

5?把手

6?進塵管

7?進水管

8?出料管

9?出水管

10?隔網

11?旋轉噴頭

12?吸塵管

13?管體

14?連接口

15?進塵口。

具體實施方式

17.為使上述目的

技術方案和有益效果更加清晰明確，以下結合附圖對本實用新型做具體說明。

18.如圖1?3所示，所述復卷機除塵系統主要包括除塵系統本體1

倉體2

支腳3

萬向輪4

把手5

進塵管6

進水管7

出料管8

出水管9

吸塵管12，所述除塵系統本體1由倉體2

支腳3

萬向輪4組成，倉體4為長方體結構，支腳3設置在倉體2底部，萬向輪4與支腳3連接，把手5設置在倉體2左側，進塵管6設置在倉體4右側，進水管7設置在倉體頂部，出料管8設置在倉體2左側，出水管9設置在倉體2左側，所述倉體2內部設置有隔網10，所述隔網10為濾布網，所述進塵管6與倉體2內隔網上方空間連通，所述出料管8與倉體2內隔網上方空間連通，所述倉體2左側設置有至少三根出料管8，出水管9與倉體2內隔網10下方空間連通，進水管7處連接有旋轉噴頭11，所述進塵管6處連接有吸塵管12，所述吸塵管12的管體頂部設置有連接口14，連接口14上設置有螺紋，吸塵管12與進塵管6螺紋連接，所述吸塵管12的管體13為可伸縮塑料管，管體13底部設置有進塵口15。

19.所述除塵系統本體1為推車結構，倉體2右側的進塵管6處連接有吸塵管12，吸塵管12與進塵管6螺紋連接方便拆卸，除塵系統整體可根據使用需求移動到指定位置，吸塵管12對粉塵進行抽吸，抽吸后的粉塵進入到倉體2內，倉體2頂部的進水管7處進水，水流通過旋轉噴頭11噴灑到倉體2內部，倉體2內的粉塵被水浸濕后下落，蓄積在隔網10上方，從出料管8處回收，水下漏到隔網下方，從出水管9處回收，出料管8及出水管9處連接有抽吸泵，以保證順利回收倉體內的粉塵及水，所述除塵系統的吸塵管12處抽吸的粉塵收集到倉體2內統一進行處理，倉體2內的粉塵潤濕后統一進行收集，避免對除塵系統內粉塵處理時產生大量的揚塵，從而改善操作環境。

20.最后說明的是，以上優選實施例僅用以說明本實用新型的技術方案而非限制，盡管通過上述優選實施例已經對本實用新型進行了詳細的描述，但本領域技術人員應當理解，可以在形式上和細節上對其作出各種各樣的改變，而不偏離本實用新型權利要求書所限定的范圍。

技術特征：

1.生活用衛生紙復卷機除塵系統，其特征在于，所述復卷機除塵系統主要包括除塵系統本體

倉體

支腳

萬向輪

把手

進塵管

進水管

出料管

出水管

吸塵管，所述除塵系統本體由倉體

支腳

萬向輪組成，倉體為長方體結構，支腳設置在倉體底部，萬向輪與支腳連接，把手設置在倉體左側，進塵管設置在倉體右側，進水管設置在倉體頂部，出料管設置在倉體左側，出水管設置在倉體左側，所述倉體內部設置有隔網，進水管處連接有旋轉噴頭，所述進塵管處連接有吸塵管，所述吸塵管的管體頂部設置有連接口，底部設置有進塵口。2.根據權利要求1中所述的生活用衛生紙復卷機除塵系統，其特征在于：所述進塵管與倉體內隔網上方空間連通。3.根據權利要求1中所述的生活用衛生紙復卷機除塵系統，其特征在于：所述出料管與倉體內隔網上方空間連通，出水管與倉體內隔網下方空間連通。4.根據權利要求1中所述的生活用衛生紙復卷機除塵系統，其特征在于：所述倉體左側設置有至少三根出料管。5.根據權利要求1中所述的生活用衛生紙復卷機除塵系統，其特征在于：所述吸塵管與進塵管螺紋連接。6.根據權利要求1中所述的生活用衛生紙復卷機除塵系統，其特征在于：所述隔網為濾布網。7.根據權利要求1中所述的生活用衛生紙復卷機除塵系統，其特征在于：所述吸塵管管體為可伸縮塑料管。

技術總結

本實用新型涉及一種生活用衛生紙復卷機除塵系統，屬于清潔造紙技術領域，所述除塵系統本體為推車結構，倉體右側的進塵管處連接有吸塵管，除塵系統可根據使用需求移動到指定位置，吸塵管可拉伸對粉塵進行抽吸，抽吸后的粉塵進入到倉體內，倉體頂部的進水管處進水管，水流通過旋轉噴頭噴灑到倉體內部，倉體內的粉塵被水浸濕后下落，蓄積在隔網上方，從出料管處回收，水下漏到隔網下方，從出水管處回收，所述除塵系統吸塵管處抽吸的粉塵收集到倉體內統一進行處理，倉體內的粉塵潤濕后統一進行收集，避免對除塵系統的粉塵處理時產生大量的揚塵。塵。塵。
