本實用新型涉及鋰電池生產領域，具體涉及一種鋰電池極片分切邊料粉碎收集裝置。

背景技術：

基于目前鋰電池分條機分切后兩邊會連續產生2條5~10mm邊料，目前在分切機分切部下方采用一個廢料收集箱收集，然后通過人工定時清理；

此方法使用存在很多問題，一是廢料直接排在設備內部，易產生粉塵漂??；二是分條機使用速度在50m/min，在此高速運行狀態下廢料收集箱很快就會收集滿，然后人工需要頻繁的停機清理廢料，影響生產效率和質量穩定；三是廢料在收集箱容易堆積，容易引起邊料斷裂，邊料斷裂又會引起旁邊的正常極片分切出現質量問題。

技術實現要素：

本實用新型的目的是針對現有技術的不足，提供一種鋰電池極片分切邊料粉碎收集裝置，解決現有鋰電池生產過程中易產生粉塵、生產效率低、產品合格率低的問題。

本實用新型為實現上述目的所采用的技術方案是：

一種鋰電池極片分切邊料粉碎收集裝置，其包括粉碎機構和收集機構，所述粉碎機構和收集機構通過粉塵管道相連通；其中，所述粉碎機構包括邊料吸入管和粉碎機；所述收集機構包括負壓抽風機構，及設于負壓抽風機構下方的碎料收集箱。

所述負壓抽風機構上端連接有排風管道，該排風管道與中央風力循環回收系統相連通。

所述粉碎機包括粉碎室，于粉碎室內部設有動刀機構和螺旋研磨機構，于粉碎室下部設有動力傳輸組件，該動力傳輸組件后端連接有傳動電機。

所述邊料吸入管可旋轉的與粉碎機相連接。

所述邊料吸入管內壁設有多個錯位設置的“三角形”凸起，且從吸入管向輸出端逐漸升高；于“三角形”凸起沿管壁設有弧形斜面。

通過帶有“三角形”凸起，并能相當于粉碎機旋轉的邊料吸入管，能夠?qū)M向的邊料矯正為豎直方向，從而能夠更加有效的對邊料進行粉碎，同時，由于“三角形”凸起后端凸起，能夠有效防止粉碎時，碎屑從邊料吸入管進入口彈出。

一種鋰電池極片分切邊料粉碎收集方法，其包括以下步驟：

（1）設置粉碎機構，該粉碎機構包括邊料吸入管和粉碎機；

（2）設置收集機構，該收集機構包括碎料收集箱和設于碎料收集箱上部的負壓抽風機構；

（3）設置吸塵管道，該吸塵管道兩端分別連通粉碎機構和收集機構；

（4）將邊料吸入管前端入口連接分切設備的廢料出口端，啟動負壓抽風機構和粉碎機，負壓抽風機構產生負壓進行抽風，使邊料從邊料吸入管進入粉碎機，粉碎機將邊料粉碎，形成碎屑，然后在抽風負壓作用下，被排入碎料收集箱內，完成邊料的粉碎收集。

本實用新型的有益效果是：一、針對粉碎漂浮，采用密封式吸塵機構，分切后產生的邊料通過專用管道吸入粉碎裝置內部，產生的粉塵均可以被吸到吸塵系統；二、針對收集箱易堆滿的問題，此機構具有粉碎廢料的功能，廢料經過粉碎后再進入吸塵收集箱內，廢料粉碎后所需占用收集箱的空間大大減少，這樣就提高收集箱的利用率2倍以上，并且由于此機構采用的是粉碎抽離結構，采用的是設備外安裝方式，因此收集箱不會局限于分條機的內部尺寸，可以根據需要獨立設計收集箱的外形及尺寸；三、所以在提升廢料收集箱利用率的同時，針對人工頻繁停機清理廢料的問題，又增加了收集箱本身的尺寸，根據實際生產需要定制收集箱的規格，因此收集箱獨立于分條機外，因此無需停機即可清理廢料。

附圖說明

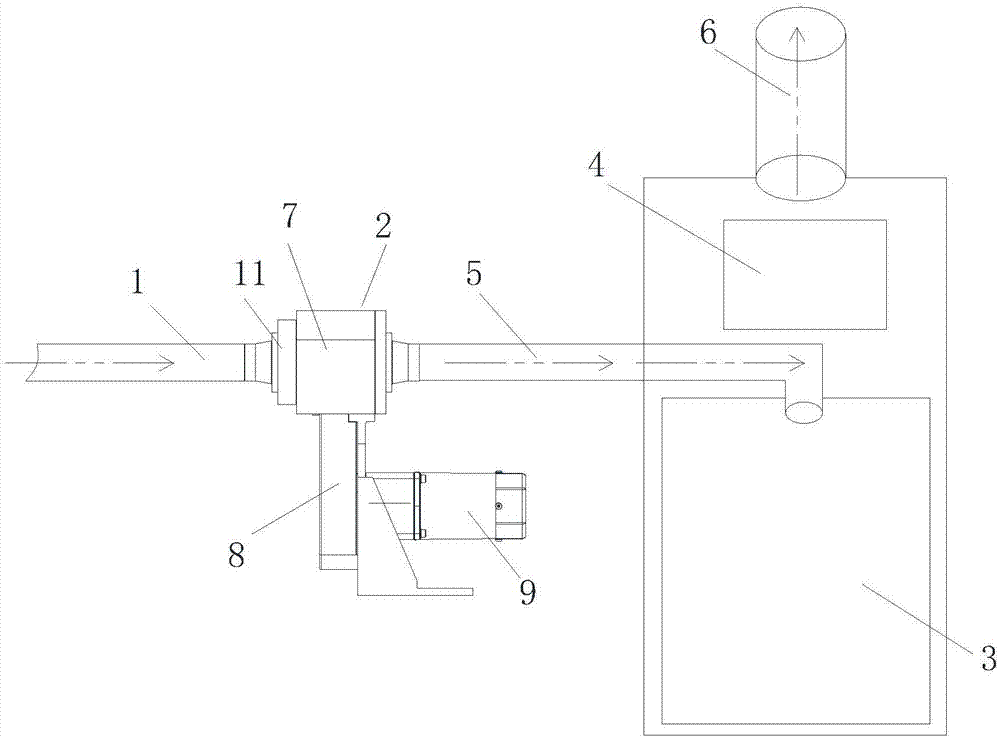

圖1為本實用新型整體結構示意圖；

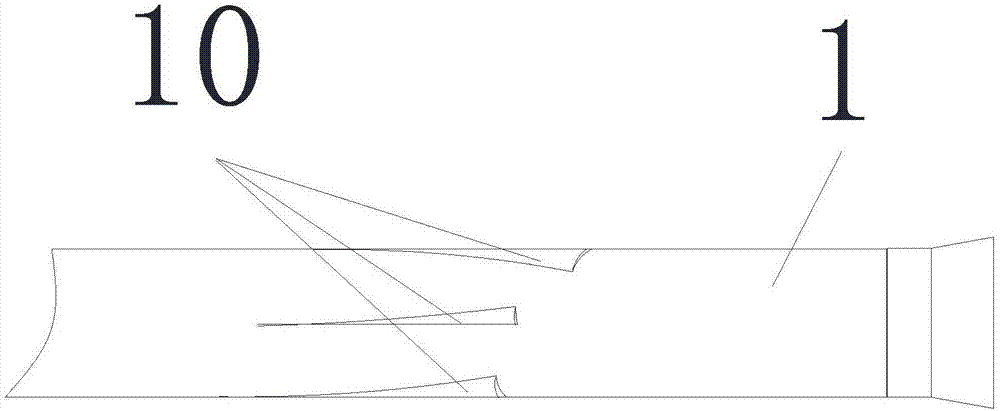

圖2為本實用新型邊料吸入管內部結構示意圖。

圖中：1.邊料吸入管 2.粉碎機 3.碎料收集箱 4.負壓抽風機構

5.吸塵管道 6.排風管道 7.粉碎室 8.動力傳輸組件

9.傳動電機 10.“三角形”凸起 11.邊料吸入管傳動機構。

具體實施方式

實施例：參見圖1至圖2，本實施例提供一種鋰電池極片分切邊料粉碎收集裝置，其包括粉碎機構和收集機構，所述粉碎機構和收集機構通過粉塵管道5相連通；其中，所述粉碎機構包括邊料吸入管1和粉碎機2；所述收集機構包括負壓抽風機構4，及設于負壓抽風機構4下方的碎料收集箱3。

所述負壓抽風機構4上端連接有排風管道6，該排風管道6與中央風力循環回收系統相連通。

所述粉碎機2包括粉碎室7，于粉碎室7內部設有動刀機構和螺旋研磨機構，于粉碎室7下部設有動力傳輸組件8，該動力傳輸組件8后端連接有傳動電機9。

所述邊料吸入管1可旋轉的與粉碎機2相連接。

所述邊料吸入管1內壁設有多個錯位設置的“三角形”凸起10，且從邊料吸入管1向輸出端逐漸升高；于“三角形”凸起10沿管壁設有弧形斜面。

于粉碎機2前端，與邊料吸入管1連接處，設有邊料吸入管傳動機構11。

以上所述，僅為本實用新型的較佳可行實施例，并非用以局限本實用新型的專利范圍，故凡運用本實用新型說明書內容所作的等效結構變化，均包含在本實用新型的保護范圍。

技術特征：

1.一種鋰電池極片分切邊料粉碎收集裝置，其特征在于，其包括粉碎機構和收集機構，所述粉碎機構和收集機構通過粉塵管道相連通；其中，所述粉碎機構包括邊料吸入管和粉碎機；所述收集機構包括負壓抽風機構，及設于負壓抽風機構下方的碎料收集箱。

2.根據權利要求1所述的鋰電池極片分切邊料粉碎收集裝置，其特征在于，所述負壓抽風機構上端連接有排風管道，該排風管道與中央風力循環回收系統相連通。

3.根據權利要求1所述的鋰電池極片分切邊料粉碎收集裝置，其特征在于，所述粉碎機包括粉碎室，于粉碎室內部設有動刀機構和螺旋研磨機構，于粉碎室下部設有動力傳輸組件，該動力傳輸組件后端連接有傳動電機。

技術總結

本實用新型公開了一種鋰電池極片分切邊料粉碎收集裝置，其特征在于，其包括粉碎機構和收集機構，所述粉碎機構和收集機構通過粉塵管道相連通；其中，所述粉碎機構包括邊料吸入管和粉碎機；所述收集機構包括負壓抽風機構，及設于負壓抽風機構下方的碎料收集箱。本實用新型的有益效果是：采用密封式吸塵機構，分切后產生的邊料通過專用管道吸入粉碎裝置內部，產生的粉塵均可以被吸到吸塵系統；具有粉碎廢料的功能，廢料經過粉碎后再進入吸塵收集箱內，廢料粉碎后所需占用收集箱的空間大大減少，這樣就提高收集箱的利用率2倍以上。

技術研發人員：周完成;曾吉林;謝斌;蔡正煌

受保護的技術使用者：東莞市科雷明斯智能科技有限公司;寧德新能源科技有限公司

技術研發日：2017.10.12

技術公布日：2018.05.22
