1.本實用新型屬于鋁塑膜加工領域，尤其涉及一種具有裁邊功能的鋁塑膜分切機。

背景技術：

2.鋁塑膜因?yàn)槠渚哂?、極高的阻隔性；1、良好的冷沖壓成型性；3、耐穿刺性；4、耐電解液穩定性；5、電性能等重要指標，區別于普通復合膜，這些重要的指標和性能使得鋁塑膜在我國有著廣泛的應用，尤其是電子類及國防尖端產品的包裝，鋁塑膜的結構主要是由外層尼龍層、粘合劑、中間層鋁箔、粘合劑、內層cpp熱封層的多層膜構成。鋁塑膜分切是鋰離子電池制作中必不可少的工序，鋁膜分切機是鋰電池生產設備中的關鍵設備，將整卷鋁膜分切成指定寬度的鋁膜卷供后道工序使用，目前現有的立式鋁膜分切機主要工序包括放卷、分切、收卷、張力控制和糾編等幾個單元組成。

3.但是現有的鋁塑膜分切機大多送料裁切精確度較低，分切后質量參差不齊，并且現有的鋁塑膜分切機沒有設置裁邊相關的機構，一般是由工人手持裁刀裁邊或者將鋁塑膜經過裁邊機裁邊，裁完邊之后，再由鋁塑膜分切機進行分切，耗時耗力，生產效率低下。

技術實現要素：

4.本實用新型提供一種具有裁邊功能的鋁塑膜分切機，旨在解決現有的鋁塑膜分切機大多送料裁切精確度較低，分切后質量參差不齊，并且現有的鋁塑膜分切機沒有設置裁邊相關的機構，耗時耗力，生產效率低下的問題。

5.本實用新型是這樣實現的，一種具有裁邊功能的鋁塑膜分切機，包括鋁塑膜分切主殼體、裁邊平臺、送料支架、控制操作平臺、測量計米裝置以及液壓伸縮裝置，其特征在于：所述送料支架的頂部設有旋轉送料氣漲軸，所述旋轉送料氣漲軸的一側設有送料軸驅動電機，所述送料支架的側壁上設有所述裁邊平臺，所述裁邊平臺的底部設有可抽拉裁剪廢料收集箱，所述裁邊平臺的頂部還通過螺栓結構設有兩根張力壓實軸，所述裁邊平臺的頂部還設有滑動橫桿，所述滑動橫桿上設有兩個可滑動裁邊平刀，所述裁邊平臺遠離所述送料支架的側壁上設有所述鋁塑膜分切主殼體，所述鋁塑膜分切主殼體的正端面設有所述控制操作平臺，所述控制操作平臺上設有可開閉線路門、數值顯示屏、整體啟動關閉按鈕、橫斷刀啟動控制按鈕、測量計米裝置啟動旋鈕以及裁邊裝置啟動按鈕，所述鋁塑膜分切主殼體的頂部設有兩個所述液壓伸縮裝置，所述塑膜分切主殼體的內部設有鋁塑膜承接軸、計米平臺、計米平臺出料軸、整體機構驅動電機、所述測量計米裝置、橫斷刀滑槽、鋁塑膜分切圓刀以及分切切面軸，所述橫斷刀滑槽內設有可滑動橫斷刀，所述鋁塑膜分切主殼體兩側外壁上還設有可旋轉卷料裝置，所述可旋轉卷料裝置上設有鋁塑膜氣漲卷料軸，所述鋁塑膜氣漲卷料軸的一側設有卷料軸驅動電機。

6.更進一步地，所述測量計米裝置和所述液壓伸縮裝置以及所述測量計米裝置啟動旋鈕均電連接，所述橫斷刀啟動控制按鈕和所述液壓伸縮裝置電連接，所述裁邊裝置啟動按鈕和所述可滑動裁邊平刀電連接。

7.更進一步地，所述液壓伸縮裝置的伸縮軸和所述可滑動橫斷刀連接。

8.更進一步地，所述測量計米裝置可通過測量計米裝置啟動旋鈕設置數值，設置的數值會顯示在所述數值顯示屏上。

9.更進一步地，所述可抽拉裁剪廢料收集箱和所述裁邊平臺的連接方式為可拆卸連接，所述可抽拉裁剪廢料收集箱的側壁上還設有抽拉把手。

10.更進一步地，所述鋁塑膜分切主殼體、所述裁邊平臺以及所述送料支架均為經過倒角處理的不銹鋼構件。

11.更進一步地，所述鋁塑膜分切主殼體、所述裁邊平臺以及所述送料支架之間的連接方式均為焊接。

12.關于實施本實用新型的有益技術效果為：本實用新型結構緊湊、操作輕便、自動計米、自動裁邊；本實用新型通過設有測量計米裝置和可滑動橫斷刀可以自動對分切的鋁塑膜計米，到位后可滑動橫斷刀會自動切斷鋁塑膜；本實用新型還通過設有可滑動裁邊平刀和張力壓實軸可以在鋁塑膜分切之前有效的進行裁邊處理，極大的減少生產費用并且能很好的提高生產質量；本實用新型還通過設有可抽拉裁剪廢料收集箱能有效的防止裁剪廢料飛濺，影響工作環境。

附圖說明

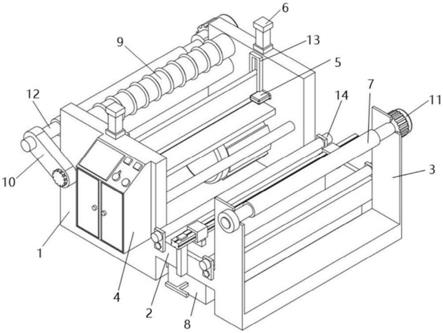

13.圖1是本實用新型的整體結構示意圖；

14.圖2是本實用新型的正視圖；

15.圖3是本實用新型的內部結構圖；

16.圖4是本實用新型的俯視圖；

17.圖5是本實用新型的左視圖。

具體實施方式

18.為了使本實用新型的目的、技術方案及優點更加清楚明白，以下結合附圖及實施例，對本實用新型進行進一步詳細說明。應當理解，此處所描述的具體實施例僅僅用以解釋本實用新型，并不用于限定本實用新型。

19.參照圖1

圖5，一種具有裁邊功能的鋁塑膜分切機，包括鋁塑膜分切主殼體1、裁邊平臺2、送料支架3、控制操作平臺4、測量計米裝置5以及液壓伸縮裝置6，其特征在于：送料支架3的頂部設有旋轉送料氣漲軸7，旋轉送料氣漲軸7的一側設有送料軸驅動電機11，送料支架3的側壁上設有裁邊平臺2，裁邊平臺2的底部設有可抽拉裁剪廢料收集箱8，裁邊平臺2的頂部還通過螺栓結構設有兩根張力壓實軸14，裁邊平臺2的頂部還設有滑動橫桿22，滑動橫桿22上設有兩個可滑動裁邊平刀21，裁邊平臺2遠離送料支架3的側壁上設有鋁塑膜分切主殼體1，鋁塑膜分切主殼體1的正端面設有控制操作平臺4，控制操作平臺4上設有可開閉線路門18、數值顯示屏15、整體啟動關閉按鈕16、橫斷刀啟動控制按鈕20、測量計米裝置啟動旋鈕17以及裁邊裝置啟動按鈕19，鋁塑膜分切主殼體1的頂部設有兩個液壓伸縮裝置6，塑膜分切主殼體1的內部設有鋁塑膜承接軸23、計米平臺26、計米平臺出料軸28、整體機構驅動電機30、測量計米裝置5、橫斷刀滑槽13、鋁塑膜分切圓刀9以及分切切面軸25，橫斷刀滑槽13內設有可滑動橫斷刀27，鋁塑膜分切主殼體1兩側外壁上還設有可旋轉卷料裝置10，

可旋轉卷料裝置10上設有鋁塑膜氣漲卷料軸12，鋁塑膜氣漲卷料軸12的一側設有卷料軸驅動電機29。

20.測量計米裝置5和液壓伸縮裝置6以及測量計米裝置啟動旋鈕17均電連接，橫斷刀啟動控制按鈕20和液壓伸縮裝置6電連接，裁邊裝置啟動按鈕19和可滑動裁邊平刀21電連接，方便整體的控制。

21.液壓伸縮裝置6的伸縮軸和可滑動橫斷刀27連接，控制可滑動橫斷刀27的上下滑動。

22.測量計米裝置5可通過測量計米裝置啟動旋鈕17設置數值，設置的數值會顯示在數值顯示屏15上，方便根據生產的需要對鋁塑膜計米。

23.可抽拉裁剪廢料收集箱8和裁邊平臺2的連接方式為可拆卸連接，可抽拉裁剪廢料收集箱8的側壁上還設有抽拉把手，方便可抽拉裁剪廢料收集箱8的抽拉。

24.鋁塑膜分切主殼體1、裁邊平臺2以及送料支架3均為經過倒角處理的不銹鋼構件，不銹鋼的構件具有很好的耐用性。

25.鋁塑膜分切主殼體1、裁邊平臺2以及送料支架3之間的連接方式均為焊接，焊接的方式較為可靠。

26.本實用新型的工作原理為：本實用將需要分切的鋁塑膜材料放置在旋轉送料氣漲軸7上，需要分切的鋁塑膜材料首先會通過張力壓實軸14和裁邊平臺2之間的間隙，然后通過可滑動裁邊平刀21進行精準裁邊處理，裁邊后的廢料會掉落在可抽拉裁剪廢料收集箱8內，經過裁邊后的鋁塑膜材料通過鋁塑膜承接軸23進入計米平臺26，鋁塑膜材料通過計米平臺26的同時測量計米裝置5會自動對通過的鋁塑膜材料計米，鋁塑膜材料會再次通過計米平臺出料軸28和計米平臺26之間的間隙，然后通過鋁塑膜分切圓刀9進行分切，分切后的鋁塑膜會通過鋁塑膜氣漲卷料軸12進行卷料收集，當設定的計米數值到位后，測量計米裝置5會發送信號給液壓伸縮裝置6，液壓伸縮裝置6會控制可滑動橫斷刀27將鋁塑膜切斷。

27.關于實施本實用新型的有益技術效果為：本實用新型結構緊湊、操作輕便、自動計米、自動裁邊；本實用新型通過設有測量計米裝置5和可滑動橫斷刀27可以自動對分切的鋁塑膜計米，到位后可滑動橫斷刀27會自動切斷鋁塑膜；本實用新型還通過設有可滑動裁邊平刀21和張力壓實軸14可以在鋁塑膜分切之前有效的進行裁邊處理，極大的減少生產費用并且能很好的提高生產質量；本實用新型還通過設有可抽拉裁剪廢料收集箱8能有效的防止裁剪廢料飛濺，影響工作環境。

28.以上所述僅為本實用新型的較佳實施例而已，并不用以限制本實用新型，凡在本實用新型的精神和原則之內所作的任何修改、等同替換和改進等，均應包含在本實用新型的保護范圍之內。

技術特征：

1.一種具有裁邊功能的鋁塑膜分切機，包括鋁塑膜分切主殼體(1)、裁邊平臺(2)、送料支架(3)、控制操作平臺(4)、測量計米裝置(5)以及液壓伸縮裝置(6)，其特征在于：所述送料支架(3)的頂部設有旋轉送料氣漲軸(7)，所述旋轉送料氣漲軸(7)的一側設有送料軸驅動電機(11)，所述送料支架(3)的側壁上設有所述裁邊平臺(2)，所述裁邊平臺(2)的底部設有可抽拉裁剪廢料收集箱(8)，所述裁邊平臺(2)的頂部還通過螺栓結構設有兩根張力壓實軸(14)，所述裁邊平臺(2)的頂部還設有滑動橫桿(22)，所述滑動橫桿(22)上設有兩個可滑動裁邊平刀(21)，所述裁邊平臺(2)遠離所述送料支架(3)的側壁上設有所述鋁塑膜分切主殼體(1)，所述鋁塑膜分切主殼體(1)的正端面設有所述控制操作平臺(4)，所述控制操作平臺(4)上設有可開閉線路門(18)、數值顯示屏(15)、整體啟動關閉按鈕(16)、橫斷刀啟動控制按鈕(20)、測量計米裝置啟動旋鈕(17)以及裁邊裝置啟動按鈕(19)，所述鋁塑膜分切主殼體(1)的頂部設有兩個所述液壓伸縮裝置(6)，所述塑膜分切主殼體(1)的內部設有鋁塑膜承接軸(23)、計米平臺(26)、計米平臺出料軸(28)、整體機構驅動電機(30)、所述測量計米裝置(5)、橫斷刀滑槽(13)、鋁塑膜分切圓刀(9)以及分切切面軸(25)，所述橫斷刀滑槽(13)內設有可滑動橫斷刀(27)，所述鋁塑膜分切主殼體(1)兩側外壁上還設有可旋轉卷料裝置(10)，所述可旋轉卷料裝置(10)上設有鋁塑膜氣漲卷料軸(12)，所述鋁塑膜氣漲卷料軸(12)的一側設有卷料軸驅動電機(29)。2.根據權利要求1所述的一種具有裁邊功能的鋁塑膜分切機，其特征在于：所述測量計米裝置(5)和所述液壓伸縮裝置(6)以及所述測量計米裝置啟動旋鈕(17)均電連接，所述橫斷刀啟動控制按鈕(20)和所述液壓伸縮裝置(6)電連接，所述裁邊裝置啟動按鈕(19)和所述可滑動裁邊平刀(21)電連接。3.根據權利要求1所述的一種具有裁邊功能的鋁塑膜分切機，其特征在于：所述液壓伸縮裝置(6)的伸縮軸和所述可滑動橫斷刀(27)連接。4.根據權利要求2所述的一種具有裁邊功能的鋁塑膜分切機，其特征在于：所述測量計米裝置(5)可通過測量計米裝置啟動旋鈕(17)設置數值，設置的數值會顯示在所述數值顯示屏(15)上。5.根據權利要求1所述的一種具有裁邊功能的鋁塑膜分切機，其特征在于：所述可抽拉裁剪廢料收集箱(8)和所述裁邊平臺(2)的連接方式為可拆卸連接，所述可抽拉裁剪廢料收集箱(8)的側壁上還設有抽拉把手。6.根據權利要求1所述的一種具有裁邊功能的鋁塑膜分切機，其特征在于：所述鋁塑膜分切主殼體(1)、所述裁邊平臺(2)以及所述送料支架(3)均為經過倒角處理的不銹鋼構件。7.根據權利要求1所述的一種具有裁邊功能的鋁塑膜分切機，其特征在于：所述鋁塑膜分切主殼體(1)、所述裁邊平臺(2)以及所述送料支架(3)之間的連接方式均為焊接。

技術總結

本實用新型適用于鋁塑膜加工領域，提供了一種具有裁邊功能的鋁塑膜分切機，包括鋁塑膜分切主殼體、裁邊平臺、送料支架、控制操作平臺、測量計米裝置以及液壓伸縮裝置，塑膜分切主殼體的內部設有鋁塑膜承接軸、計米平臺、計米平臺出料軸、整體機構驅動電機、測量計米裝置、橫斷刀滑槽、鋁塑膜分切圓刀以及分切切面軸，本實用新型通過設有測量計米裝置和可滑動橫斷刀可以自動對分切的鋁塑膜計米；本實用新型還通過設有可滑動裁邊平刀和張力壓實軸可以在鋁塑膜分切之前有效的進行裁邊處理，極大的減少生產費用并且能很好的提高生產質量；本實用新型還通過設有可抽拉裁剪廢料收集箱能有效的防止裁剪廢料飛濺，影響工作環境。影響工作環境。影響工作環境。

技術研發人員：熊文彬 簡俊 劉東

受保護的技術使用者：深圳市融達信新能源科技有限公司

技術研發日：2021.04.12

技術公布日：2021/11/24
