本實用新型涉及鋰離子電池制造技術領域，具體涉及一種鋰離子電池隔膜分切機。

背景技術：

鋰離子電池隔膜是鋰離子電池中的主要組件，其主要作用是使電池的正、負極分隔開來，防止兩極接觸而短路，此外還具有能使電解質離子通過的功能。鋰離子電池隔膜的生產廠家生產的隔膜為母卷，但母卷的寬度一般不能直接 應用于鋰電池的生產，需按照所需尺寸進行分切后才可應用到鋰離子電池的生產中。

鋰離子電池隔膜分切機是在鋰電池材料隔膜生產過程中的關鍵設備之一，其工作方式是用直立刀片把具有一定寬度的隔膜切成數條尺寸較窄的隔膜所用的裝置。

較大的隔膜分切機體積大、成本高，主要用于隔膜的批量生產中，但在鋰離子電池的研發階段及小批量生產試用時，所需隔膜數量并不是特別大，用大規模的分切機反而不便于需求，且需調機，操作不便，而人工分切效率低、精度達不到所需要求，且操作不當容易受傷；此外，分切時隔膜的橫向強度不能太大，加大了分切難度。

技術實現要素：

針對現有技術中的缺陷，本實用新型提供一種鋰離子電池隔膜分切機，結構簡單，使用方便，且分切效率及分切精度較高，能夠滿足鋰離子電池小批量生產中對電池隔膜的需求。

本實用新型提供了一種鋰離子電池隔膜分切機，包括機架、電機、同步帶和分切裝置；所述機架包括支撐架、輥架和分切臺；所述支撐架上設有所述分切臺，所述輥架包括第一輥架、第二輥架和第三輥架；所述分切臺一端設有第一輥架，另一端設有第二輥架和第三輥架；所述第一輥架上部設有放卷輥，所述第一輥架下部設有第一定位輥，所述第一定位輥頂部與所述分切臺的臺面位于同一高度；所述第二輥架和所述第一輥架于所述分切臺同側設置，所述第二輥架上設有第二定位輥和成品輥，所述第二定位輥與所述分切臺的臺面位于同一高度，所述成品輥位于所述第二定位輥下方；所述第三輥架與所述第二輥架于所述分切臺的橫向中心線對稱設置，所述第三輥架上設有余料輥；所述電機位于所述第一輥架外側且與所述第一定位輥對應設置，所述同步帶連接所述第一定位輥和第二定位輥；所述分切臺上設有所述分切裝置，所述分切裝置包括豎板、螺紋軸、滑塊、刀片、限位桿和橫板；所述豎板有兩塊且分別于所述分切臺的橫向中心線兩側對稱設置，所述豎板固定設置在所述分切臺上，所述螺紋軸安裝在兩所述豎板上且與所述分切臺平行設置，所述螺紋軸上安裝有滑塊，所述滑塊設有與所述螺紋軸配合的螺紋，所述滑塊下部設有刀片，所述滑塊上部固定設有限位桿，所述橫板設置于兩所述豎板頂部，所述橫板上設有供所述限位桿滑動的限位長槽。

作為一種優選的技術方案，所述分切臺上設有凹槽滑道。

作為一種優選的技術方案，兩所述定位輥與所述輥架安裝處分別設有軸承。

作為一種優選的技術方案，所述螺紋軸與所述豎板安裝處設有軸承。

作為一種優選的技術方案，所述滑塊上開設有一螺紋孔且安裝有與所述螺紋孔配合的緊固螺栓。

作為一種優選的技術方案，所述螺紋軸的一端設有轉動把手。

作為一種優選的技術方案，所述限位桿上設有刻度指針。

作為一種優選的技術方案，所述橫板上方設有與所述刻度指針對應的刻度線。

作為一種優選的技術方案，所述第一輥架上設有與所述同步帶配合的張緊輪。

作為一種優選的技術方案，所述成品輥與所述余料輥的中心線有高度差。

由于采用以上技術方案，本實用新型具有以下有益效果：

一種鋰離子電池隔膜分切機，包括機架、電機、同步帶和分切裝置；機架包括支撐架、輥架和分切臺；支撐架上設有分切臺，輥架包括第一輥架、第二輥架和第三輥架；分切臺一端設有第一輥架，另一端第二輥架和第三輥架；第一輥架上部設有放卷輥，下部設有第一定位輥；第二輥架上設有第二定位輥和成品輥；第三輥架上設有余料輥；電機位于第一輥架外側且與第一定位輥對應設置，第一輥架下方設有張緊輪，同步帶連接第一定位輥、張緊輪和第二定位輥；分切臺上設有分切裝置，分切裝置包括豎板、螺紋軸、滑塊、刀片、限位桿和橫板；豎板固定設置在分切臺上，螺紋軸安裝在豎板上且與分切臺平行設置，螺紋軸上安裝有滑塊，滑塊下部設有刀片，滑塊上部固定設有限位桿，橫板設置于兩所述豎板頂部，橫板上設有供限位桿滑動的限位長槽；基于以上改進，設有的定位輥可將放置到放卷輥上的隔膜母卷通過摩擦轉動將隔膜輸送到分切臺上，利用分切臺上的分切裝置進行所需尺寸的分切，由于隔膜在分切臺的托撐下進行切割，減小了產生的橫向力，使得切割的隔膜不致因切割力產生破裂造成損壞，分切臺首尾兩端均設有定位輥，使得隔膜輸送得到雙重保障，更有利于對隔膜進行分切；分切后的隔膜于分切臺末端分別用成品輥和余料分卷，便于使用；定位輥利用電機帶動，可實現分切速度的調節，同時，利用同步帶連接兩定位輥使得兩定位輥的轉速相同，為隔膜輸送提供了便利；分切裝置采用螺紋軸與滑塊連接的結構，可通過轉動螺紋軸實現滑塊來回的移動，從而進行尺寸的調整，滑塊下固定刀片對隔膜進行分切，結構簡單，操作方便，利用橫桿上的限位孔對滑塊限位滑動，使得隔膜的分切精度更高。

本實用新型中，分切臺上設有凹槽滑道?；谝陨细倪M，設有的凹槽滑道可對隔膜進行限位，避免了隔膜在分切臺上的滑動與折皺，使得分切精度更高。

本實用新型中，兩定位輥與螺紋軸的安裝處均設有軸承。基于以上改進，設有的軸承可減小定位輥和螺紋軸安裝處產生的摩擦阻力，在使得其平穩轉動的同時，又延長了其使用壽命。

本實用新型中，滑塊上開設有一螺紋孔且安裝有與螺紋孔配合的緊固螺栓?；谝陨细倪M，在調整完分切尺寸后，利用緊固螺栓將滑塊與螺紋軸緊固在一起，防止其在分切時產生位置變動，極大的保證了分切精度。

本實用新型中，螺紋軸的一端設有轉動把手?；谝陨细倪M，設有的轉動把手可方便的對螺紋軸進行轉動。

本實用新型中，限位桿上設有刻度指針，且橫板上方設有與刻度指針對應的刻度線?；谝陨细倪M，設有的刻度指針與刻度線可在尺寸調整時提供依據，方便分切時進行尺寸調整，為精確分切提供了技術保證。

本實用新型中，第一輥架上設有與同步帶配合的張緊輪。設有的張緊輪使得同步帶與兩定位輥之間的連接更加緊固，避免了因松動造成同步帶打滑的現象。

本實用新型中，成品輥與余料輥的中心線有高度差。基于以上改進，使得隔膜分切完成后更方便的將分切的成品鋰電池隔膜和余料鋰電池隔膜取下。

綜上所述，本實用新型結構簡單，操作方便，分切效率跟分切精度較高，能夠滿足鋰離子電池小批量生產中對電池隔膜的需求。

附圖說明

為了更清楚地說明本實用新型具體實施方式或現有技術中的技術方案，下面將對具體實施方式或現有技術描述中所需要使用的附圖作簡單地介紹。在所有附圖中，類似的元件或部分一般由類似的附圖標記標識。附圖中，各元件或部分并不一定按照實際的比例繪制。

圖1為本實用新型的結構示意圖；

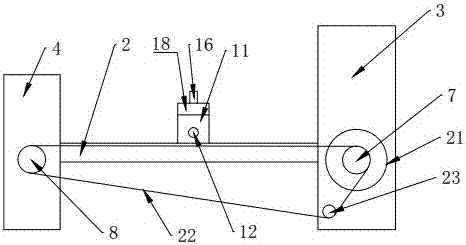

圖2為本實用新型的正視結構示意圖；

圖3為本實用新型的左視結構示意圖；

圖4為本實用新型分切裝置的結構示意圖；

圖5為本實用新型分切裝置的部分放大結構示意圖。

附圖標記：1-支撐架；2-分切臺；3-第一輥架；4-第二輥架；5-第三輥架； 6-放卷輥；7- 第一定位輥；8-第二定位輥；9-成品輥；10-余料輥；11-豎板；12-螺紋軸；13-滑塊；14-刀片；15- 鎖緊螺栓；16-限位桿；17-刻度指針；18-橫板；19-刻度線；20-轉動把手；21-電機；22-同步帶；23-張緊輪。

具體實施方式

下面將結合附圖對本實用新型技術方案的實施例進行詳細的描述。以下實施例僅用于更加清楚地說明本實用新型的技術方案，因此只是作為示例，而不能以此來限制本實用新型的保護范圍。

如圖1、圖2、圖3、圖4和圖5所示，本實用新型提供了一種鋰離子電池隔膜分切機，包括機架、電機21、同步帶22和分切裝置；機架包括支撐架1、輥架和分切臺2；支撐架1上設有分切臺2，分切臺2上設有凹槽滑道，輥架包括第一輥架3、第一輥架4和第一輥架5；分切臺2一端設有第一輥架3，另一端設有第一輥架4和第一輥架5；第一輥架3上部設有放卷輥6，第一輥架3下部設有第一定位輥7，第一定位輥7頂部與分切臺2的臺面位于同一高度；第一輥架4和第一輥架3于分切臺2同側設置，第一輥架4上設有第二定位輥8和成品輥9，第二定位輥8與分切臺2的臺面位于同一高度，成品輥9位于第二定位輥8下方；第一輥架5與第一輥架4于分切臺2的橫向中心線對稱設置，第一輥架5上設有余料輥10；成品輥9與余料輥10的中心線有高度差，兩定位輥與輥架的安裝處設有軸承；電機21位于第一輥架3外側且與第一定位輥7對應設置，第一輥架3上設有與同步帶22配合的張緊輪23，同步帶22連接第一定位輥7、張緊輪23和第二定位輥8；分切臺2上設有分切裝置，分切裝置包括豎板11、螺紋軸12、滑塊13、刀片14、限位桿16和橫板18；豎板11有兩塊且分別于分切臺2的橫向中心線兩側對稱設置，豎板11固定設置在分切臺2上，螺紋軸12安裝在兩豎板11上且與分切臺2平行設置，螺紋軸12與豎板11的安裝處設有軸承且安裝端設有與螺紋軸12連接的轉動把手20，螺紋軸12上安裝有滑塊13，滑塊13設有與螺紋軸12配合的螺紋，滑塊13上開設有一螺紋孔且安裝有與螺紋孔配合的緊固螺栓，滑塊13下部設有刀片14，滑塊13上部固定設有限位桿16，限位桿16上設有刻度指針17，橫板18設置于兩豎板11頂部，橫板18上設有供限位桿16滑動的限位長槽，橫板18上方設有與刻度指針17對應的刻度線19；

需要進行鋰電池隔膜切割時，將需要切割的隔膜母卷放到放卷輥6上，將隔膜繞過第一定位輥7輸送入分切臺2上的凹槽滑道內，根據所需要的分切尺寸，一邊轉動轉動把手20，一邊觀察限位桿16上的刻度指針17，限位桿16在橫桿上的限位長槽內滑動，當限位桿16上的刻度指針17移動到所需的刻度線19位置時，位于滑塊13下的刀片14便處于所需隔膜分切尺寸處，扭動鎖緊螺栓15，將滑塊13與螺紋軸12緊固；根據所需的分切速度選擇電機21轉速，開啟電機21，使得電機21帶動第一定位輥7轉動，同步帶22在張緊輪23的張緊下帶動第二定位輥8以與第一定位輥7相同的轉速轉動，第一定位輥7和第二定位輥8由于摩擦力帶動隔膜在分切臺2上運動，隔膜經過刀片14時，將隔膜分切為成品隔膜和余料隔膜，且通過第二定位輥8分別收放到位于第一輥架4上的成品輥9和位于第一輥架5上的余料輥10上；當分切完成后，關停電機21，便可將位于成品輥9上的所需尺寸的鋰離子電池隔膜取下使用，位于余料輥10上的余料隔膜取下以備后續使用。

最后應說明的是：以上各實施例僅用以說明本實用新型的技術方案，而非對其限制；盡管參照前述各實施例對本實用新型進行了詳細的說明，本領域的普通技術人員應當理解：其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分或者全部技術特征進行等同替換；而這些修改或者替換，并不使相應技術方案的本質脫離本實用新型各實施例技術方案的范圍，其均應涵蓋在本實用新型的權利要求和說明書的范圍當中。

技術特征：

1.一種鋰離子電池隔膜分切機，其特征在于：包括機架、電機、同步帶和分切裝置；

所述機架包括支撐架、輥架和分切臺；所述支撐架上設置有所述分切臺，所述輥架包括第一輥架、第二輥架和第三輥架；

所述分切臺一端設有第一輥架，另一端設有第二輥架和第三輥架；所述第一輥架上部設有放卷輥，所述第一輥架下部設有第一定位輥，所述第一定位輥頂部與所述分切臺的臺面位于同一高度；所述第二輥架和所述第一輥架于所述分切臺同側設置，所述第二輥架上設有第二定位輥和成品輥，所述第二定位輥與所述分切臺的臺面位于同一高度，所述成品輥位于所述第二定位輥下方；所述第三輥架與所述第二輥架于所述分切臺的橫向中心線對稱設置，所述第三輥架上設有余料輥；

所述電機位于所述第一輥架外側且與所述第一定位輥對應設置，所述同步帶連接所述第一定位輥和第二定位輥；

所述分切臺上設有所述分切裝置，所述分切裝置包括豎板、螺紋軸、滑塊、刀片、限位桿和橫板；

所述豎板有兩塊且分別于所述分切臺的橫向中心線兩側對稱設置，所述豎板固定設置在所述分切臺上，所述螺紋軸安裝在兩所述豎板上且與所述分切臺平行設置，所述螺紋軸上安裝有滑塊，所述滑塊設有與所述螺紋軸配合的螺紋，所述滑塊下部設有刀片，所述滑塊上部固定設置有限位桿，所述橫板設置于兩所述豎板頂部，所述橫板上設有供所述限位桿滑動的限位長槽。

2.根據權利要求1所述的一種鋰離子電池隔膜分切機，其特征在于：所述分切臺上設有凹槽滑道。

3.根據權利要求1所述的一種鋰離子電池隔膜分切機，其特征在于：兩所述定位輥與所述輥架安裝處分別設有軸承。

4.根據權利要求1所述的一種鋰離子電池隔膜分切機，其特征在于：所述螺紋軸與所述豎板安裝處設有軸承。

5.根據權利要求1所述的一種鋰離子電池隔膜分切機，其特征在于：所述滑塊上開設有一螺紋孔且安裝有與所述螺紋孔配合的緊固螺栓。

6.根據權利要求1所述的一種鋰離子電池隔膜分切機，其特征在于：所述螺紋軸的一端設有轉動把手。

7.根據權利要求1所述的一種鋰離子電池隔膜分切機，其特征在于：所述限位桿上設有刻度指針。

8.根據權利要求7所述的一種鋰離子電池隔膜分切機，其特征在于：所述橫板上方設有與所述刻度指針對應的刻度線。

9.根據權利要求1所述的一種鋰離子電池隔膜分切機，其特征在于：所述第一輥架上設有與所述同步帶配合的張緊輪。

10.根據權利要求1所述的一種鋰離子電池隔膜分切機，其特征在于：所述成品輥與所述余料輥的中心線有高度差。

技術總結

一種鋰離子電池隔膜分切機，涉及鋰離子電池制造技術領域，包括：機架、電機、同步帶和分切裝置；機架包括支撐架、輥架和分切臺，輥架包括第一輥架、第二輥架和第三輥架；第一輥架上部設有放卷輥且下部設有第一定位輥，第二輥架上設有第二定位輥和成品輥，第三輥架上設有余料輥；電機通過同步帶連接兩定位輥；分切臺上設有分切裝置，分切裝置包括豎板、螺紋軸、滑塊、刀片、限位桿和橫板，螺紋軸安裝在兩豎板上且其上安裝有滑塊，滑塊下部設有刀片且上部連接有限位桿，橫板設置于兩豎板頂部且其上開設有限位長槽。本實用新型結構簡單，使用方便，且分切效率跟分切精度較高，能夠滿足鋰離子電池小批量生產中對電池隔膜的需求。

技術研發人員：羅年生

受保護的技術使用者：衡陽市鑫晟新能源有限公司

文檔號碼：201621358218

技術研發日：2016.12.12

技術公布日：2017.09.26
