本技術屬于包裝膜制造，具體涉及一種包裝膜分切機。

背景技術：

1、分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械。分切機主要的運用于：無紡布；云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶（無紡布，紙張，絕緣材料、云母帶、薄膜等等）的分切。

2、在現有技術中，包裝膜的分切機有點多種，其一種分條機，通過退卷輥與張緊輥使包裝膜運輸?shù)降镀旅妫苯涌v切并復卷，另一種分切機，是通過相同原理橫切使其包裝膜切成一張一張的，由于薄膜為軟性材質，刀片在切割時會帶動薄膜移動，造成切割不完整，同時，在分切時為多個刀片分切，不易更換。

技術實現思路

1、針對現有技術的以上缺陷或改進需求中的一種或者多種，本實用新型提供了一種包裝膜分切機，具有完整切割、方便更換刀片的優點。

2、為實現上述目的，本實用新型提供一種包裝膜分切機，包括放料臺、工作臺、切割裝置，所述放料臺設于所述工作臺一側，其特征在于：

3、所述工作臺有兩垂直部，所述垂直部一側貫穿固定連接有一張卷輥、一張緊輥，所述張緊輥兩端轉動連接有兩連接件，所述連接件一端固定連接有另一張緊輥，所述垂直部一側貫穿轉動連接有一第一轉動桿、一第二轉動桿、一轉動軸，所述第一轉動桿、所述第二轉動桿、所述轉動軸三者之間轉動連接有一皮帶，所述第一轉動桿、所述第二轉動桿中部轉動連接有一第一傳送帶，所述垂直部一側開設一槽且其內滑動連接有一壓桿，所述壓桿上表面一端固定連接有一第一氣缸，所述垂直部一側開設一槽且其內轉動連接有一第二傳送帶，所述垂直部一側轉動連接有一導向桿；

4、所述切割裝置包含有一支撐件，所述支撐件內開設有一槽且其內滑動連接有一伸縮桿，所述伸縮桿一端轉動連接有一刀片，所述伸縮桿另一端固定連接有一第二氣缸，所述切割裝置開設有一第一導向槽、一第二導向槽。

5、作為本實用新型的進一步改進，所述切割裝置中的刀片轉動連接在所述壓桿與所述第一傳送帶之間夾縫處。

6、作為本實用新型的進一步改進，所述切割裝置通過所述第一導向槽貫穿并滑動連接所述導向桿，所述第二導向槽貫穿并貼合所述第二傳送帶上端傳送帶。

7、作為本實用新型的進一步改進，一所述張緊輥低于所述張卷輥，另一所述張緊輥高于張卷輥，且貼合所述第一傳送帶。

8、作為本實用新型的進一步改進，所述垂直部固定連接有一輸出板，且輸出板與所述壓桿滑動連接的滑槽底部水平。

9、作為本實用新型的進一步改進，其特征在于，所述轉動軸通過電機驅動，且所述轉動軸與所述第一轉動桿、第二轉動桿的位置形成一個三角形。

10、總體而言，通過本實用新型所構思的以上技術方案與現有技術相比，具有的有益效果包括：

11、本實用新型的包裝膜分切機，作業人員把物料放入到放料臺，通過放料臺轉動退卷輥把物料運輸給張卷輥，配合張緊輥，使包裝膜進行平整伸展，配合轉動的第一傳送帶，將包裝膜經過傳送到壓桿下方的輸出板一段距離后，驅動壓桿下壓，與輸出板形成夾擊，驅動第二傳送帶，配合固定安裝在垂直部的導向桿，從而帶動切割裝置水平移動，配合驅動第二氣缸下壓刀片，從而實現對包裝膜的分切；通過水平移動切割裝置，配合刀片通過軸桿轉動連接伸縮桿，使刀片可拆卸更換。

12、通過驅動第一氣缸使壓桿對包裝膜進行夾持固定，且驅動第二傳送帶帶動切割裝置在導向桿的導向下進行水平移動，下壓第二氣缸中的活塞桿，便可使刀片對包裝膜進行橫切，且在壓桿的夾持下，實現了對包裝膜切割完整；同時刀片通過軸桿轉動連接伸縮桿，可使刀片拆卸更換，利用一個刀具進行切割，且易拆卸更換，減少了成本。

技術特征：

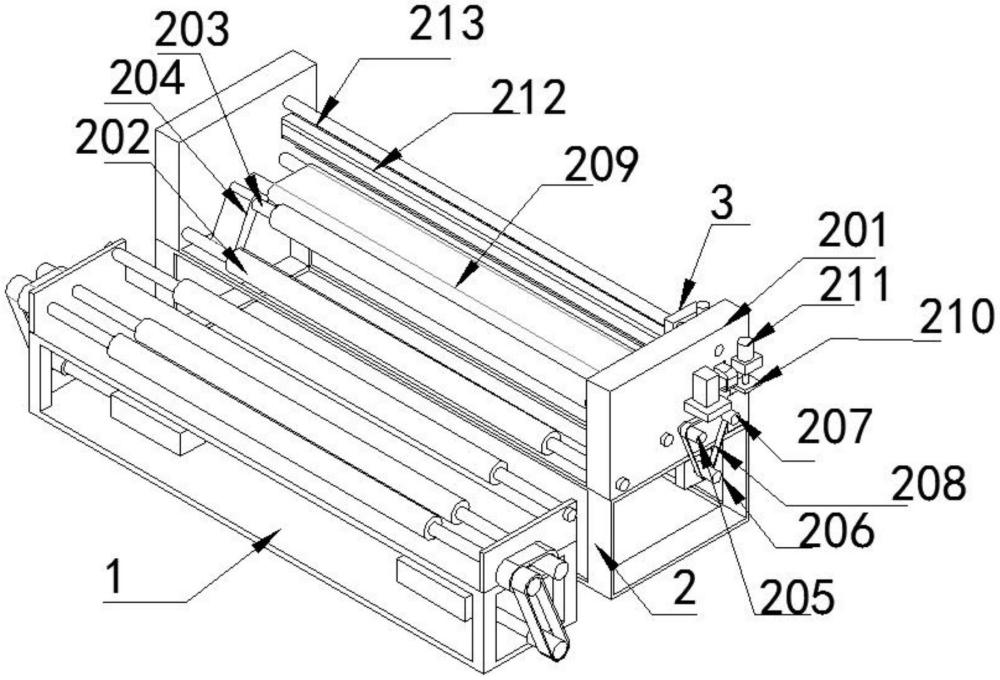

1.一種包裝膜分切機，包括放料臺（1）、工作臺（2）、切割裝置（3），所述放料臺（1）設于所述工作臺（2）一側，其特征在于：

2.根據權利要求1所述的包裝膜分切機，其特征在于，所述切割裝置（3）中的刀片（304）轉動連接在所述壓桿（210）與所述第一傳送帶（209）之間夾縫處。

3.根據權利要求1所述的包裝膜分切機，其特征在于，所述切割裝置（3）通過所述第一導向槽（305）貫穿并滑動連接所述導向桿（213），所述第二導向槽（306）貫穿并貼合所述第二傳送帶（212）上端傳送帶。

4.根據權利要求1所述的包裝膜分切機，其特征在于，一所述張緊輥（203）低于所述張卷輥（202），另一所述張緊輥（203）高于張卷輥（202），且貼合所述第一傳送帶（209）。

5.根據權利要求1所述的包裝膜分切機，其特征在于，所述垂直部（201）固定連接有一輸出板，且輸出板與所述壓桿（210）滑動連接的滑槽底部水平。

6.根據權利要求1所述的包裝膜分切機，其特征在于，所述轉動軸（206）通過電機驅動，且所述轉動軸（206）與所述第一轉動桿（205）、第二轉動桿（207）的位置形成一個三角形。

技術總結

本技術公開了一種包裝膜分切機，屬于包裝膜制造技術領域，包括放料臺、工作臺、切割裝置，所述放料臺設于所述工作臺一側，其特征在于：所述切割裝置包含有一支撐件，所述支撐件內開設有一槽且其內滑動連接有一伸縮桿，所述伸縮桿一端轉動連接有一刀片，所述伸縮桿另一端固定連接有一第二氣缸，所述切割裝置開設有一第一導向槽、一第二導向槽。本技術的包裝膜分切機，通過驅動第一氣缸使壓桿對包裝膜進行夾持固定，且驅動第二傳送帶帶動切割裝置在導向桿的導向下進行水平移動，下壓第二氣缸中的活塞桿，便可使刀片對包裝膜進行橫切，且在壓桿的夾持下，實現了對包裝膜切割完整；同時刀片通過軸桿轉動連接伸縮桿，可使刀片拆卸更換。

技術研發人員：劉燕,劉建林

受保護的技術使用者：江蘇百瑞爾包裝材料有限公司

技術研發日：20230811

技術公布日：2024/4/17
