本實用新型涉及光學膜或鋰電池膜等電子材料的加熱貼合分切機技術領域，尤其涉及一種電磁感應加熱貼合分切機。

背景技術：

傳統的加熱貼合機通常使用導熱油輥或電阻絲發熱輥來完成多種薄膜材料的加熱貼合工作，但是導熱油輥或電阻絲發熱輥存在著熱量損失大，對工作環境污染大，熱能利用效率低，能耗大等問題，影響產品的生產質量，而且在同一部設備中無法同時滿足加熱貼合、分切、收卷等不同工序的加工要求，使用功能單一，自動化程度低，工作效率低。

技術實現要素：

本實用新型的目的在于針對現有技術的不足，提供一種電磁感應加熱貼合分切機，同時滿足多個工序的加工要求，自動化程度高，熱能效高，加熱溫度均勻性好，提高工作效率與生產質量。

為實現上述目的，本實用新型的一種電磁感應加熱貼合分切機，包括機架，所述機架的兩端分別設置有上下放置的第一進料帶卷、第二進料帶卷以及上下放置的第一出料帶卷、第二出料帶卷，所述機架的中部設置有驅動氣缸，所述驅動氣缸的動力輸出端驅動連接有貼合壓輪，所述貼合壓輪的下方設置有電磁感應加熱輥，所述電磁感應加熱輥與第一進料帶卷、第二進料帶卷之間設置有導輪組，所述電磁感應加熱輥與第一出料帶卷、第二出料帶卷之間設置有圓刀組，所述圓刀組的旁側設置有過渡輪，所述過渡輪的頂部設置有計碼輪，所述過渡輪的旁側設置有物料導向氣缸，所述物料導向氣缸的動力輸出端驅動連接有物料導向輪。

優選的，所述機架與第一進料帶卷之間的連接處設置有第一氣脹軸，所述機架與第二進料帶卷之間的連接處設置有第二氣脹軸，所述機架與第一出料帶卷之間的連接處設置有第一滑差軸，所述機架與第二出料帶卷之間的連接處設置有第二滑差軸。

優選的，所述導輪組包括第一導輪、第二導輪、第三導輪、第四導輪與第五導輪，所述第一導輪、第二導輪分別設置于第一進料帶卷、第二進料帶卷的旁側，所述第三導輪、第四導輪與第五導輪由上至下分布在第一導輪與第二導輪的旁側。

優選的，所述圓刀組包括上圓刀和下圓刀，所述上圓刀與下圓刀相切設置。

優選的，所述過渡輪與物料導向輪之間設置有靜電消除器。

本實用新型的有益效果：本實用新型的一種電磁感應加熱貼合分切機，包括機架，所述機架的兩端分別設置有上下放置的第一進料帶卷、第二進料帶卷以及上下放置的第一出料帶卷、第二出料帶卷，所述機架的中部設置有驅動氣缸，所述驅動氣缸的動力輸出端驅動連接有貼合壓輪，所述貼合壓輪的下方設置有電磁感應加熱輥，所述電磁感應加熱輥與第一進料帶卷、第二進料帶卷之間設置有導輪組，所述電磁感應加熱輥與第一出料帶卷、第二出料帶卷之間設置有圓刀組，所述圓刀組的旁側設置有過渡輪，所述過渡輪的頂部設置有計碼輪，所述過渡輪的旁側設置有物料導向氣缸，所述物料導向氣缸的動力輸出端驅動連接有物料導向輪。

工作時，薄膜材料a從第一進料帶卷引出，薄膜材料b從第二進料帶卷引出，薄膜材料a與薄膜材料b分別通過導輪組引導運送至貼合壓輪與電磁感應加熱輥之間的間隙位置，驅動氣缸驅動貼合壓輪向下移動將薄膜材料a與薄膜材料b共同壓合在電磁感應加熱輥的輥面上，電磁感應加熱輥通過plc全電氣化控制，加熱升溫速度快且輥面加熱溫度均勻性好，溫控精度高，無油漬污染，保證生產環境的清潔衛生，通過電磁感應加熱輥與貼合壓輪之間的加熱貼合工作能夠使薄膜材料a與薄膜材料b形成寬幅的鋁電池膜或光學膜卷材，薄膜材料a與薄膜材料b可以根據客戶的實際產品加工要求而選擇相對應的不同薄膜材料,再通過圓刀組按照加工需求的規格分切成窄幅的卷材，窄幅的卷材向前運送并帶動計碼輪轉動，計碼輪通過傳感器測量并計數自身轉動的圈數，通過計碼輪的周長及圈數即可得到窄幅的鋁電池膜或光學膜卷材的總長度，物料導向輪設置有兩個，一個固定安裝在機架，另一個活動連接于物料導向氣缸，用于將窄幅的鋁電池膜或光學膜卷材引導運送到第一出料帶卷進行出料收卷，固定安裝在機架的物料導向輪用于將另一窄幅的鋁電池膜或光學膜卷材引導運送到第二出料帶卷進行出料收卷。本實用新型同時滿足多個工序的加工要求，自動化程度高，熱能效高，加熱溫度均勻性好，提高工作效率與生產質量。

附圖說明

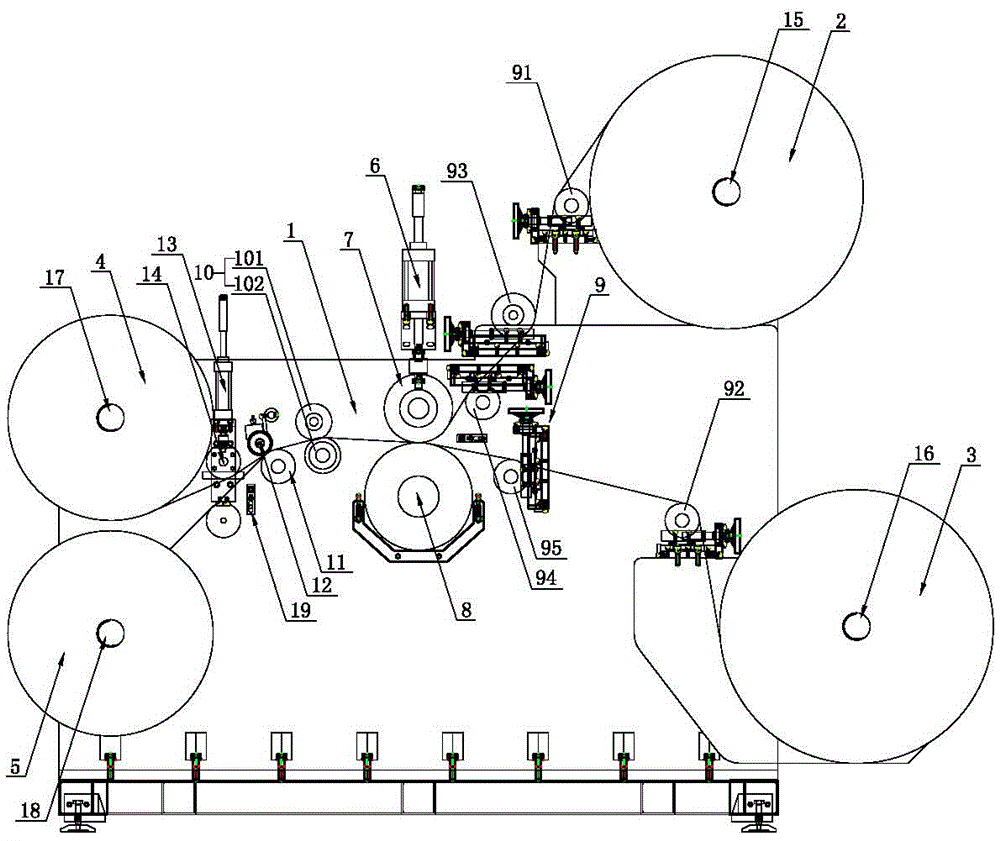

圖1為本實用新型的結構示意圖。

附圖標記包括：

1——機架2——第一進料帶卷3——第二進料帶卷

4——第一出料帶卷5——第二出料帶卷6——驅動氣缸

7——貼合壓輪8——電磁感應加熱輥

9——導輪組91——第一導輪92——第二導輪

93——第三導輪94——第四導輪95——第五導輪

10——圓刀組101——上圓刀102——下圓刀

11——過渡輪12——計碼輪13——物料導向氣缸

14——物料導向輪15——第一氣脹軸16——第二氣脹軸

17——第一滑差軸18——第二滑差軸19——靜電消除器。

具體實施方式

以下結合附圖對本實用新型進行詳細的描述。

如圖1所示，本實用新型的一種電磁感應加熱貼合分切機，包括機架1，所述機架1的兩端分別設置有上下放置的第一進料帶卷2、第二進料帶卷3以及上下放置的第一出料帶卷4、第二出料帶卷5，所述機架1的中部設置有驅動氣缸6，所述驅動氣缸6的動力輸出端驅動連接有貼合壓輪7，所述貼合壓輪7的下方設置有電磁感應加熱輥8，所述電磁感應加熱輥8與第一進料帶卷2、第二進料帶卷3之間設置有導輪組9，所述電磁感應加熱輥8與第一出料帶卷4、第二出料帶卷5之間設置有圓刀組10，所述圓刀組10的旁側設置有過渡輪11，所述過渡輪11的頂部設置有計碼輪12，所述過渡輪11的旁側設置有物料導向氣缸13，所述物料導向氣缸13的動力輸出端驅動連接有物料導向輪14。

工作時，薄膜材料a從第一進料帶卷2引出，薄膜材料b從第二進料帶卷3引出，薄膜材料a與薄膜材料b分別通過導輪組9引導運送至貼合壓輪7與電磁感應加熱輥8之間的間隙位置，驅動氣缸6驅動貼合壓輪7向下移動將薄膜材料a與薄膜材料b共同壓合在電磁感應加熱輥8的輥面上，電磁感應加熱輥8通過plc全電氣化控制，加熱升溫速度快且輥面加熱溫度均勻性好，溫控精度高，無油漬污染，保證生產環境的清潔衛生，通過電磁感應加熱輥8與貼合壓輪7之間的加熱貼合工作能夠使薄膜材料a與薄膜材料b形成寬幅的鋁電池膜或光學膜卷材，薄膜材料a與薄膜材料b可以根據客戶的實際產品加工要求而選擇相對應的不同薄膜材料,再通過圓刀組10按照加工需求的規格分切成窄幅的卷材，窄幅的卷材向前運送并帶動計碼輪12轉動，計碼輪12通過傳感器測量并計數自身轉動的圈數，通過計碼輪12的周長及圈數即可得到窄幅的鋁電池膜或光學膜卷材的總長度，物料導向輪14設置有兩個，一個固定安裝在機架1，另一個活動連接于物料導向氣缸13，用于將窄幅的鋁電池膜或光學膜卷材引導運送到第一出料帶卷4進行出料收卷，固定安裝在機架1的物料導向輪用于將另一窄幅的鋁電池膜或光學膜卷材引導運送到第二出料帶卷5進行出料收卷。本實用新型同時滿足多個工序的加工要求，自動化程度高，熱能效高，加熱溫度均勻性好，提高工作效率與生產質量。

如圖1所示，本實施例的機架1與第一進料帶卷2之間的連接處設置有第一氣脹軸15，所述機架1與第二進料帶卷3之間的連接處設置有第二氣脹軸16，所述機架1與第一出料帶卷4之間的連接處設置有第一滑差軸17，所述機架1與第二出料帶卷5之間的連接處設置有第二滑差軸18。具體地，第一進料帶卷2、第二進料帶卷3、第一出料帶卷4、第二出料帶卷5分別通過第一氣脹軸15、第二氣脹軸16、第一滑差軸17、第二滑差軸18安裝在機架1，氣脹軸和滑差軸采用電氣化控制式自動調整張緊力，防止發生滑移，確保良好的位置精度和連接穩定性。

如圖1所示，本實施例的導輪組9包括第一導輪91、第二導輪92、第三導輪93、第四導輪94與第五導輪95，所述第一導輪91、第二導輪92分別設置于第一進料帶卷2、第二進料帶卷3的旁側，所述第三導輪93、第四導輪94與第五導輪95由上至下分布在第一導輪91與第二導輪92的旁側。具體地，薄膜材料a從第一進料帶卷2引出并通過第一導輪91引導運送到第三導輪93，再由第三導輪93運送到第四導輪94，再由第四導輪94運送到貼合壓輪7與電磁感應加熱輥8之間的間隙位置。薄膜材料b從第二進料帶卷3引出并通過第二導輪92引導運送到第五導輪95，再由第五導輪95運送到貼合壓輪7與電磁感應加熱輥8之間的間隙位置。結構連貫緊湊，傳動效率高，當出現問題有損壞時，只需要更換已經損壞的導輪，不用更換整個導輪組9，節省成本。

如圖1所示，本實施例的圓刀組10包括上圓刀101和下圓刀102，所述上圓刀101與下圓刀102相切設置。具體地，上下放置的上圓刀101和下圓刀102相切轉動，能夠?qū)ο蚯斑\(yùn)送的寬幅的鋁電池膜或光學膜卷材進行分條裁切，安裝拆卸方便，裁切效率高。

如圖1所示，本實施例的過渡輪11與物料導向輪14之間設置有靜電消除器19。具體地，靜電消除器19能夠有效消除成品鋁電池膜或光學膜卷材表面的靜電，避免靜電過多吸附灰塵異物而影響產品質量。

以上內容僅為本實用新型的較佳實施例，對于本領域的普通技術人員，依據本實用新型的思想，在具體實施方式及應用范圍上均會有改變之處，本說明書內容不應理解為對本實用新型的限制。

技術特征：

1.一種電磁感應加熱貼合分切機，包括機架，其特征在于：所述機架的兩端分別設置有上下放置的第一進料帶卷、第二進料帶卷以及上下放置的第一出料帶卷、第二出料帶卷，所述機架的中部設置有驅動氣缸，所述驅動氣缸的動力輸出端驅動連接有貼合壓輪，所述貼合壓輪的下方設置有電磁感應加熱輥，所述電磁感應加熱輥與第一進料帶卷、第二進料帶卷之間設置有導輪組，所述電磁感應加熱輥與第一出料帶卷、第二出料帶卷之間設置有圓刀組，所述圓刀組的旁側設置有過渡輪，所述過渡輪的頂部設置有計碼輪，所述過渡輪的旁側設置有物料導向氣缸，所述物料導向氣缸的動力輸出端驅動連接有物料導向輪。

2.根據權利要求1所述的一種電磁感應加熱貼合分切機，其特征在于：所述機架與第一進料帶卷之間的連接處設置有第一氣脹軸，所述機架與第二進料帶卷之間的連接處設置有第二氣脹軸，所述機架與第一出料帶卷之間的連接處設置有第一滑差軸，所述機架與第二出料帶卷之間的連接處設置有第二滑差軸。

3.根據權利要求1所述的一種電磁感應加熱貼合分切機，其特征在于：所述導輪組包括第一導輪、第二導輪、第三導輪、第四導輪與第五導輪，所述第一導輪、第二導輪分別設置于第一進料帶卷、第二進料帶卷的旁側，所述第三導輪、第四導輪與第五導輪由上至下分布在第一導輪與第二導輪的旁側。

4.根據權利要求1所述的一種電磁感應加熱貼合分切機，其特征在于：所述圓刀組包括上圓刀和下圓刀，所述上圓刀與下圓刀相切設置。

5.根據權利要求1所述的一種電磁感應加熱貼合分切機，其特征在于：所述過渡輪與物料導向輪之間設置有靜電消除器。

技術總結

本實用新型涉及光學膜或鋰電池膜等電子材料的加熱貼合分切機技術領域，尤其涉及一種電磁感應加熱貼合分切機，包括機架，機架的兩端分別設置有上下放置的第一進料帶卷、第二進料帶卷以及上下放置的第一出料帶卷、第二出料帶卷，機架的中部設置有驅動氣缸，驅動氣缸驅動連接有貼合壓輪，貼合壓輪的下方設置有電磁感應加熱輥，電磁感應加熱輥與第一進料帶卷、第二進料帶卷之間設置有導輪組，電磁感應加熱輥與第一出料帶卷、第二出料帶卷之間設置有圓刀組，圓刀組的旁側設置有過渡輪，過渡輪的頂部設置有計碼輪，過渡輪的旁側設置有物料導向氣缸，物料導向氣缸驅動連接有物料導向輪。實現同時滿足多個工序的加工要求，提高工作效率與生產質量。

技術研發人員：張華;羅永輝

受保護的技術使用者：東莞市新望包裝機械有限公司

技術研發日：2019.12.26

技術公布日：2020.10.13
