本實用新型涉及紙管開槽打孔技術領域，具體為一種紙管開槽打孔裝置。

背景技術：

紙管根據使用需要，要在紙管的壁上打孔，而且在打孔的過程中不能破壞紙管。有的紙管不僅要打孔而且還要開槽，傳統的開槽機和打孔機是兩臺設備，紙管先在開槽機上開槽，開槽完之后再放置在打孔機上打孔，打孔的位置要與開槽的位置完全重合，才能保證打孔合格，不損壞或降低紙管的性能。但是，開槽之后的紙管上的槽口很難控制跟打孔刀口對準，難以控制紙管的打孔質量。現需要一種能夠同時對紙管開槽和打孔的設備。

技術實現要素：

本實用新型的目的在于提供一種紙管開槽打孔裝置，具備能夠同時對紙管開槽和打孔的設備的優點，解決了之前開槽完之后再放置在打孔機上打孔，打孔的位置要與開槽的位置不能夠完全重合的問題。

為實現上述目的，本實用新型提供如下技術方案：一種紙管開槽打孔裝置，包括底座、支撐桿、電機、螺桿和支撐柱，所述底座上端焊接有滑軌，所述滑軌通過滑槽滑動安裝有支撐桿，所述支撐桿上端活動安裝有滾軸，所述滾軸一端固定有搖桿，所述滾軸外側套接有齒輪，所述齒輪上端輪齒連接有齒條，所述齒條上端固定有電機，所述電機一端安裝有鉆頭夾，所述電機通過鉆頭夾活動安裝有鉆頭，所述底座另一端焊接有支撐柱，所述支撐柱下端一側焊接有第二固定塊，所述支撐柱上端一側焊接有第一固定塊，所述第一固定塊中間處通過螺紋安裝有螺桿，所述螺桿的上端安裝有轉盤，所述轉盤的下端安裝有軸承，所述軸承下端焊接有活動塊。

優選的，所述支撐桿下端開設有與滑軌相適配的滑槽，且滑軌和滑槽各設有兩個。

優選的，所述滾軸共設有兩個，且分別安裝在支撐桿上端開設的凹槽里。

優選的，所述電機上端安裝有扶手。

優選的，所述支撐柱共設有兩個，且分別焊接在底座的兩側。

與現有技術相比，本實用新型的有益效果如下：

1、本實用新型通過設置支撐桿和滑軌，能夠?qū)崿F(xiàn)電機在滑軌上滑動，達到了紙管開槽的效果，將支撐桿下端開設的滑槽與滑軌滑動安裝，且通過扶手推動電機在滑軌上滑動，能夠?qū)崿F(xiàn)對紙管的開槽。

2、本實用新型通過設置齒輪和齒條，能夠?qū)崿F(xiàn)齒輪帶動齒條的運動，達到了為紙管打孔的效果，齒輪中間滾軸的一側固定有搖桿，通過對搖桿的搖動，使齒輪帶動齒條運動，齒條上的電機能夠?qū)崿F(xiàn)前后移動，使鉆頭進行打孔，也可以通過電機的前后運動，可對紙管開槽的深淺進行調整。

3、本實用新型通過設置螺桿和活動塊，可實現在對紙管開槽打孔時，對紙管進行固定的效果，在使用時可將紙管放置在第二固定塊上，同時通過轉動轉盤使螺桿向下旋轉，可將活動塊對紙管進行固定作用，且通過手動旋轉能夠使活動塊對紙管的固定進行調節作用，避免了固定過松不牢固或過緊紙管變形的缺陷。

附圖說明

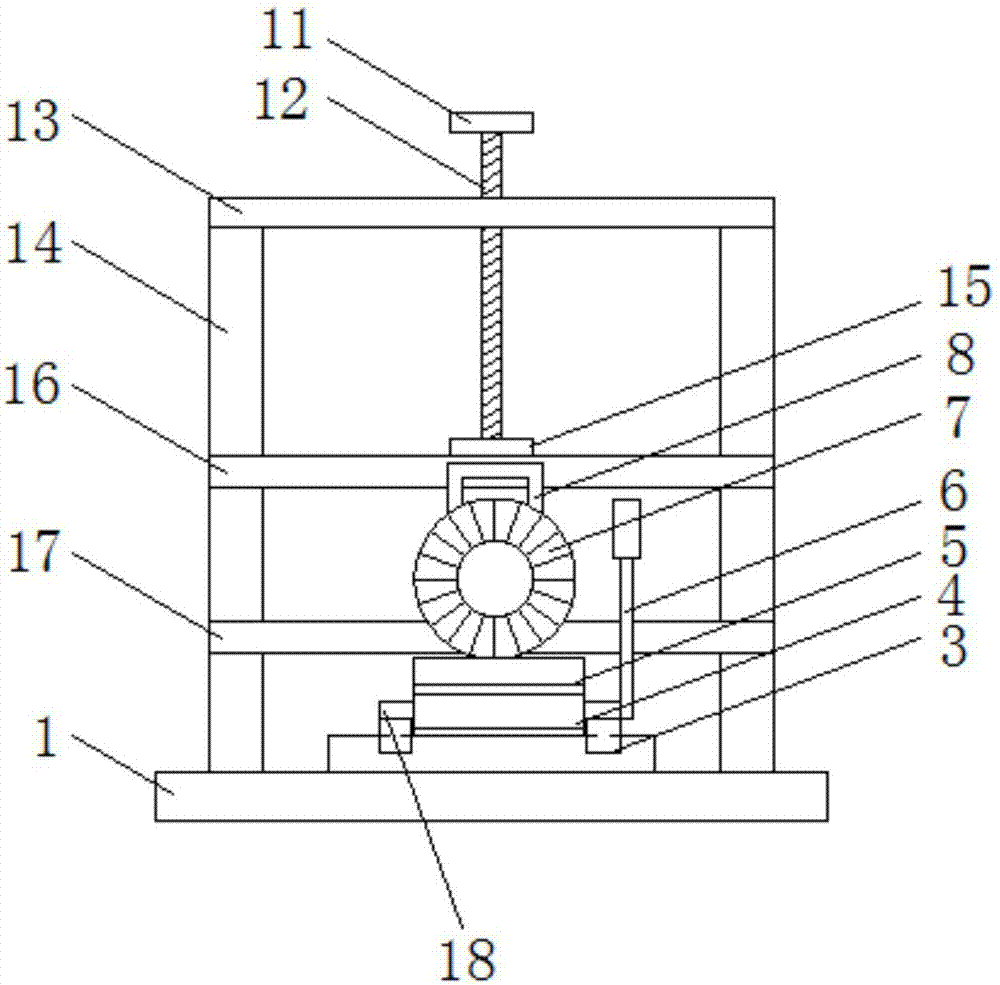

圖1為本實用新型的主視結構示意圖；

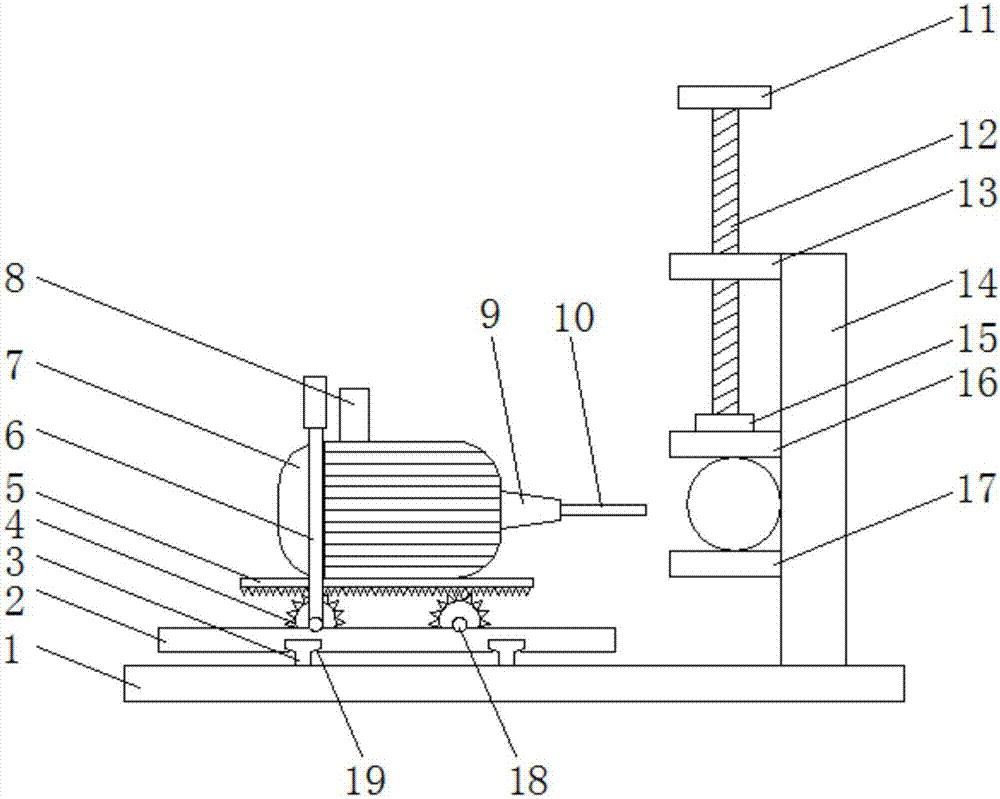

圖2為本實用新型的側視結構示意圖；

圖3為本實用新型的俯視結構示意圖。

圖中：1-底座；2-支撐桿；3-滑軌；4-齒輪；5-齒條；6-搖桿；7-電機；8-扶手；9-鉆頭夾；10-鉆頭；11-轉盤；12-螺桿；13-第一固定塊；14-支撐柱；15-軸承；16-活動塊；17-第二固定塊；18-滾軸；19-滑槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1至3，本實用新型提供的一種實施例：一種紙管開槽打孔裝置，包括底座1、支撐桿2、電機7、螺桿12和支撐柱14，底座1上端焊接有滑軌3，滑軌3通過滑槽19滑動安裝有支撐桿2，支撐桿2下端開設有與滑軌3相適配的滑槽19，且滑軌3和滑槽19各設有兩個，通過支撐桿2和滑軌3的配合使用，通過扶手8推動電機7在滑軌3上滑動，能夠?qū)崿F(xiàn)對紙管的開槽，支撐桿2上端活動安裝有滾軸18，滾軸18共設有兩個，且分別安裝在支撐桿2上端開設的凹槽里，能夠使?jié)L軸18平穩的在凹槽里轉動，滾軸18一端固定有搖桿6，滾軸18外側套接有齒輪4，相應的齒輪4也設有兩個，有利于電機7和齒條5在齒輪上平穩的運動，齒輪4上端輪齒連接有齒條5，齒條5上端固定有電機7，本實用新型使用電機型號Y90L-2，達到低能耗作業的目的，電機7上端安裝有扶手8，通過對搖桿6的搖動，使齒輪4帶動齒條5運動，齒條5上的電機7能夠?qū)崿F(xiàn)前后移動，使鉆頭10進行打孔，也可以通過電機7的前后運動，可對紙管開槽的深淺進行調整，電機7一端安裝有鉆頭夾9，電機7通過鉆頭夾9活動安裝有鉆頭10，通過電機7接通電源帶動鉆頭10轉動，且紙管的開槽和打孔，均可以通過鉆頭10的轉動來完成，底座1另一端焊接有支撐柱14，支撐柱14能夠?qū)Ψ胖眉埞芷鸬街巫饔茫沃?4下端一側焊接有第二固定塊17，支撐柱14上端一側焊接有第一固定塊13，支撐柱14共設有兩個，且分別焊接在底座1的兩側，第一固定塊13中間處通過螺紋安裝有螺桿12，螺桿12的上端安裝有轉盤11，轉盤11的下端安裝有軸承15，軸承15下端焊接有活動塊16，通過轉動轉盤11使螺桿12向下旋轉，可使活動塊16對紙管進行固定作用。

工作原理：本實用新型工作中，在使用時將需要開槽打孔的紙管放置在第二固定塊17上，通過轉動轉盤11使螺桿12向下旋轉，可使活動塊16對紙管進行固定作用，將電機7接通電源，通過支撐桿2和滑軌3的配合使用，通過扶手8推動電機7在滑軌3上滑動，能夠?qū)崿F(xiàn)對紙管的開槽，通過對搖桿6的搖動，使齒輪4帶動齒條5運動，齒條5上的電機7能夠?qū)崿F(xiàn)前后移動，使鉆頭10進行打孔，也可以通過電機7的前后運動，對紙管開槽的深淺進行調整。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

技術特征：

1.一種紙管開槽打孔裝置，包括底座(1)、支撐桿(2)、電機(7)、螺桿(12)和支撐柱(14)，其特征在于：所述底座(1)上端焊接有滑軌(3)，所述滑軌(3)通過滑槽(19)滑動安裝有支撐桿(2)，所述支撐桿(2)上端活動安裝有滾軸(18)，所述滾軸(18)一端固定有搖桿(6)，所述滾軸(18)外側套接有齒輪(4)，所述齒輪(4)上端輪齒連接有齒條(5)，所述齒條(5)上端固定有電機(7)，所述電機(7)一端安裝有鉆頭夾(9)，所述電機(7)通過鉆頭夾(9)活動安裝有鉆頭(10)，所述底座(1)另一端焊接有支撐柱(14)，所述支撐柱(14)下端一側焊接有第二固定塊(17)，所述支撐柱(14)上端一側焊接有第一固定塊(13)，所述第一固定塊(13)中間處通過螺紋安裝有螺桿(12)，所述螺桿(12)的上端安裝有轉盤(11)，所述轉盤(11)的下端安裝有軸承(15)，所述軸承(15)下端焊接有活動塊(16)。

2.根據權利要求1所述的一種紙管開槽打孔裝置，其特征在于：所述支撐桿(2)下端開設有與滑軌(3)相適配的滑槽(19)，且滑軌(3)和滑槽(19)各設有兩個。

3.根據權利要求1所述的一種紙管開槽打孔裝置，其特征在于：所述滾軸(18)共設有兩個，且分別安裝在支撐桿(2)上端開設的凹槽里。

4.根據權利要求1所述的一種紙管開槽打孔裝置，其特征在于：所述電機(7)上端安裝有扶手(8)。

5.根據權利要求1所述的一種紙管開槽打孔裝置，其特征在于：所述支撐柱(14)共設有兩個，且分別焊接在底座(1)的兩側。

技術總結

本實用新型公開了一種紙管開槽打孔裝置，包括底座、支撐桿、電機、螺桿和支撐柱，所述底座上端焊接有滑軌，所述滑軌通過滑槽滑動安裝有支撐桿，所述支撐桿上端活動安裝有滾軸，所述滾軸一端固定有搖桿，所述滾軸外側套接有齒輪，所述齒輪上端輪齒連接有齒條，所述齒條上端固定有電機，所述電機一端安裝有鉆頭夾，所述電機通過鉆頭夾活動安裝有鉆頭，所述底座另一端焊接有支撐柱，所述支撐柱下端一側焊接有第二固定塊，所述支撐柱上端一側焊接有第一固定塊，所述第一固定塊中間處通過螺紋安裝有螺桿，所述螺桿的上端安裝有轉盤，所述轉盤的下端安裝有軸承，所述軸承下端焊接有活動塊。本實用新型解決了之前紙管開槽和打孔不在同一設備上的問題。

技術研發人員：李建慧

受保護的技術使用者：長興同和紙管廠

技術研發日：2017.10.26

技術公布日：2018.06.26
