本實用新型是一種可實現同步加工的紙管分切機，屬于機械設備技術領域。

背景技術：

紙管分切機別名卷筒紙分切機，具有運轉平穩、噪音低、實用性強、操作方便、效率高等優勢。

現有技術公開了申請?zhí)枮椋篊N201410180050.2的一種可實現同步加工的紙管分切機，其包括機架，機架上設置有第一定位輥、第二定位輥、以及多個切割刀片，多個切割刀片中，每一個切割刀片均至少垂直于一個定位輥軸線；垂直于任意定位輥軸線的切割刀片，其與該定位輥發生接觸；所述定位輥包括有驅動端與非驅動端，第一定位輥與第二定位輥的驅動端分別連接有第一驅動電機與第二驅動電機；采用上述技術方案的可實現同步加工的紙管分切機，其可實現多個紙管的同步加工，進而顯著提高了加工效率；同時，兩個定位輥的相向旋轉控制其端部的嚙合齒輪轉動，將加工過程中的機械振動進而抵消，從而實現加工精度的改善；切割刀片的可伸縮設計則使得其對紙管的切割精度得以提高。但是其不足之處在于設備切紙速度慢，容易耽誤工期。

技術實現要素：

針對現有技術存在的不足，本實用新型目的是提供一種可實現同步加工的紙管分切機，以解決上述設備切紙速度慢，容易耽誤工期的問題。

為了實現上述目的，本實用新型是通過如下的技術方案來實現：一種可實現同步加工的紙管分切機，其結構包括機罩、驅動器、調節手輪、電機、接線孔、滑動輪盤、散熱板、連接軸棍、腳架、鋼板、工作平臺、固定螺母、下壓輥、出紙撫平輥、上壓輥，所述機罩下方設有驅動器，所述驅動器由內磁道、外磁道、執行電機、支持臂、滑片、轉軸組成，所述內磁道活動連接外磁道，所述執行電機緊固連接支持臂，所述滑片與轉軸相連接，所述調節手輪與電機相連接，所述接線孔設在滑動輪盤下方，所述散熱板與連接軸棍相連接，所述腳架緊固連接鋼板，所述工作平臺與固定螺母相連接，所述下壓輥活動連接出紙撫平輥。

進一步地，所述驅動器緊固連接調節手輪。

進一步地，所述電機與接線孔相連接。

進一步地，所述滑動輪盤設在散熱板上方。

進一步地，所述連接軸棍與腳架相連接。

進一步地，所述鋼板活動連接工作平臺。

進一步地，所述固定螺母與下壓輥相連接。

進一步地，所述紙管分切機外部設有電機。

進一步地，所述支持臂僅限于左右擺動。

進一步地，所述機罩內設有紙張。

進一步地，所述工作平臺設有切紙鋸齒。

本實用新型的有益效果為設有驅動器，通過執行電機帶動支持臂進行擺動增大設備的運行速度，由轉軸帶動滑片固定速度，內磁道配合外磁道防止滑片擦出火花燒壞轉軸。

附圖說明

通過閱讀參照以下附圖對非限制性實施例所作的詳細描述，本實用新型的其它特征、目的和優點將會變得更明顯：

圖1為本實用新型一種可實現同步加工的紙管分切機的結構示意圖；

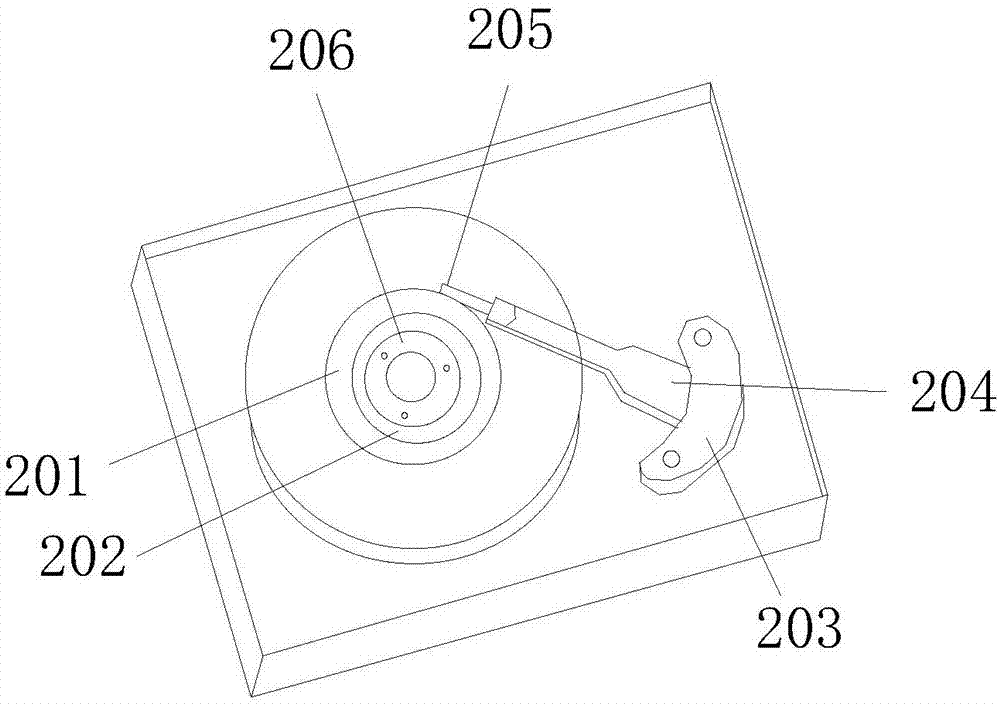

圖2為本實用新型的驅動器示意圖。

圖中：機罩-1、驅動器-2、內磁道-201、外磁道-202、執行電機-203、支持臂-204、滑片-205、轉軸-206、調節手輪-3、電機-4、接線孔-5、滑動輪盤-6、散熱板-7、連接軸棍-8、腳架-9、鋼板-10、工作平臺-11、固定螺母-12、下壓輥-13、出紙撫平輥-14、上壓輥-15。

具體實施方式

為使本實用新型實現的技術手段、創作特征、達成目的與功效易于明白了解，下面結合具體實施方式，進一步闡述本實用新型。

請參閱圖1-圖2，本實用新型提供一種技術方案：一種可實現同步加工的紙管分切機，其結構包括機罩1、驅動器2、調節手輪3、電機4、接線孔5、滑動輪盤6、散熱板7、連接軸棍8、腳架9、鋼板10、工作平臺11、固定螺母12、下壓輥13、出紙撫平輥14、上壓輥15，所述機罩1下方設有驅動器2，所述驅動器2由內磁道201、外磁道202、執行電機203、支持臂204、滑片205、轉軸206組成，所述內磁道201活動連接外磁道202，所述執行電機203緊固連接支持臂204，所述滑片205與轉軸206相連接，所述調節手輪3與電機4相連接，所述接線孔5設在滑動輪盤6下方，所述散熱板7與連接軸棍8相連接，所述腳架9緊固連接鋼板10，所述工作平臺11與固定螺母12相連接，所述下壓輥13活動連接出紙撫平輥14。

本專利所說的滑片205指隱形眼鏡的鏡片在眼睛里面會滑動的一種現象，會導致佩戴不適，所述轉軸206是連接產品零部主件必須用到的、用于轉動工作中既承受彎矩又承受扭矩的軸。

當使用者想使用本專利的時候，通過接線孔連接電源啟動電機4，通過執行電機帶動支持臂204進行擺動增大設備的運行速度，由轉軸206帶動滑片205固定速度，內磁道201配合外磁道202防止滑片205擦出火花燒壞轉軸206，由機罩1出紙，上壓輥15進行傳送紙，出紙撫平輥14撫平進入上壓輥15，滑動輪盤6可帶動工作平臺11進行伸縮，通過工作平臺11上的鋸齒進行切割。

本實用新型的機罩1、驅動器2、調節手輪3、電機4、接線孔5、滑動輪盤6、散熱板7、連接軸棍8、腳架9、鋼板10、工作平臺11、固定螺母12、下壓輥13、出紙撫平輥14、上壓輥15，部件均為通用標準件或本領域技術人員知曉的部件，其結構和原理都為本技術人員均可通過技術手冊得知或通過常規實驗方法獲知，本實用新型解決設備切紙速度慢，容易耽誤工期，本實用新型通過上述部件的互相組合，設有驅動器，通過執行電機帶動支持臂進行擺動增大設備的運行速度，由轉軸帶動滑片固定速度，內磁道配合外磁道防止滑片擦出火花燒壞轉軸，具體如下所述：

內磁道201活動連接外磁道202，所述執行電機203緊固連接支持臂204，所述滑片205與轉軸206相連接。

以上顯示和描述了本實用新型的基本原理和主要特征和本實用新型的優點,對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

技術特征：

1.一種可實現同步加工的紙管分切機，其特征在于：其結構包括機罩（1）、驅動器（2）、調節手輪（3）、電機（4）、接線孔（5）、滑動輪盤（6）、散熱板（7）、連接軸棍（8）、腳架（9）、鋼板（10）、工作平臺（11）、固定螺母（12）、下壓輥（13）、出紙撫平輥（14）、上壓輥（15），所述機罩（1）下方設有驅動器（2），所述驅動器（2）由內磁道（201）、外磁道（202）、執行電機（203）、支持臂（204）、滑片（205）、轉軸（206）組成，所述內磁道（201）活動連接外磁道（202），所述執行電機（203）緊固連接支持臂（204），所述滑片（205）與轉軸（206）相連接，所述調節手輪（3）與電機（4）相連接，所述接線孔（5）設在滑動輪盤（6）下方，所述散熱板（7）與連接軸棍（8）相連接，所述腳架（9）緊固連接鋼板（10），所述工作平臺（11）與固定螺母（12）相連接，所述下壓輥（13）活動連接出紙撫平輥（14）。

2.根據權利要求1所述的一種可實現同步加工的紙管分切機，其特征在于：所述驅動器（2）緊固連接調節手輪（3）。

3.根據權利要求1所述的一種可實現同步加工的紙管分切機，其特征在于：所述電機（4）與接線孔（5）相連接。

4.根據權利要求1所述的一種可實現同步加工的紙管分切機，其特征在于：所述滑動輪盤（6）設在散熱板（7）上方。

5.根據權利要求1所述的一種可實現同步加工的紙管分切機，其特征在于：所述連接軸棍（8）與腳架（9）相連接。

6.根據權利要求1所述的一種可實現同步加工的紙管分切機，其特征在于：所述鋼板（10）活動連接工作平臺（11）。

7.根據權利要求1所述的一種可實現同步加工的紙管分切機，其特征在于：所述固定螺母（12）與下壓輥（13）相連接。

8.根據權利要求1所述的一種可實現同步加工的紙管分切機，其特征在于：所述出紙撫平輥（14）與上壓輥（15）相連接。

技術總結

本實用新型公開了一種可實現同步加工的紙管分切機，其結構包括其結構包括機罩、驅動器、調節手輪、電機、接線孔、滑動輪盤、散熱板、連接軸棍、腳架、鋼板、工作平臺、固定螺母、下壓輥、出紙撫平輥、上壓輥，所述機罩下方設有驅動器，所述驅動器由內磁道、外磁道、執行電機、支持臂、滑片、轉軸組成，所述執行電機緊固連接支持臂，所述滑片與轉軸相連接，所述調節手輪與電機相連接，所述接線孔設在滑動輪盤下方，所述工作平臺與固定螺母相連接，所述下壓輥活動連接出紙撫平輥。本實用新型的有益效果為設有驅動器，通過執行電機帶動支持臂進行擺動增大設備的運行速度，由轉軸帶動滑片固定速度，內磁道配合外磁道防止滑片擦出火花燒壞轉軸。

技術研發人員：程適龍

受保護的技術使用者：程適龍

文檔號碼：201720439115

技術研發日：2017.04.25

技術公布日：2017.11.21
