本發明涉及陰極輥測試技術領域，具體來說，涉及一種陰極輥表面銅沉積均勻性測試方法。

背景技術：

在電解銅箔生產前，需測試陰極輥的周面密度銅沉積均勻性，符合要求后再進行生產，電解銅箔是pcb板、覆銅板和鋰離子電池的基礎材料，隨著5g時代的到來以及新能源汽車行業的快速發展，銅箔也將迎來新一輪的蓬勃發展，同時也將加劇行業內的競爭。這就要求生產的銅箔具有良好的物性，尤其是面密度。眾所周知，面密度不均容易造成收卷打折、魚鱗紋、泡泡紗等異常，同時在下游企業銅箔面密度不均，會造成涂布不均，影響電池性能。因此，迫切需要一種合適的方法去檢測陰極輥周面密度銅沉積均勻性，以使其生產出來的銅箔符合面密度要求。

技術實現要素：

針對相關技術中的上述技術問題，本發明提出一種陰極輥表面銅沉積均勻性測試方法，能夠克服現有技術的上述不足，檢測操作方便，可以準確、穩定的檢測陰極輥周面密度銅沉積均勻性。

為實現上述技術目的，本發明的技術方案是這樣實現的：一種陰極輥表面銅沉積均勻性測試方法，包括以下步驟：

s1：將陰極輥安裝至生箔機上，啟動生箔機；

s2：生箔機各性能運行正常后，收集銅箔小卷；

s3：將收好的銅箔小卷由運輸小車運送至專用分切機上，所述分切機上安裝有面密度測試儀；

s4：按操作標準將銅箔小卷上至分切機上，并設置合適的張力；

s5：小卷在分切機上完成放卷、穿箔作業后，啟動分切機和面密度測試儀，檢測當前銅箔小卷的面密度；

s6：停止分切機及面密度測試儀，收集面密度檢測數據并形成均勻性熱力圖。

進一步地，在步驟s1之前，還應包括以下步驟，s0：校準生箔機、分切機各輥系水平，調整參數；對陰極輥進行拋磨，陰極輥表面為鈦材質，離線拋磨后，表面需光滑，無色差外觀缺陷。

進一步地，在步驟s2中，收集銅箔小卷的長度為100米。

進一步地，在步驟s3中，所述分切機為菱森分切機。

進一步地，在步驟s3中，所述面密度測試儀為x射線面密度測試儀，利用x射線透射銅箔射線衰減計算面密度，橫向分13個區域。

進一步地，在步驟s4中，將放卷張力設置為30n，將收卷張力設置為7n。

進一步地，在步驟s5中，將分切機的速度設置為2m/min。

進一步地，在步驟s5中，將面密度測試儀的掃描速度設置為0.25m/min。

進一步地，在步驟s6中，銅箔小卷面密度測試30米或陰極輥轉動5周的長度即可停止檢測。

進一步地，在步驟s6中，收集面密度檢測數據包括時間、縱向米數、面密度。

本發明的有益效果：通過對采集的銅箔小卷進行檢測，操作方便，可以準確、穩定的檢測陰極輥周面密度銅沉積均勻性，實現在生產前排除陰極輥周面密度銅沉積不均勻的情況，以確保其生產出來的銅箔符合面密度要求。

附圖說明

為了更清楚地說明本發明實施例或現有技術中的技術方案，下面將對實施例中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本發明的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

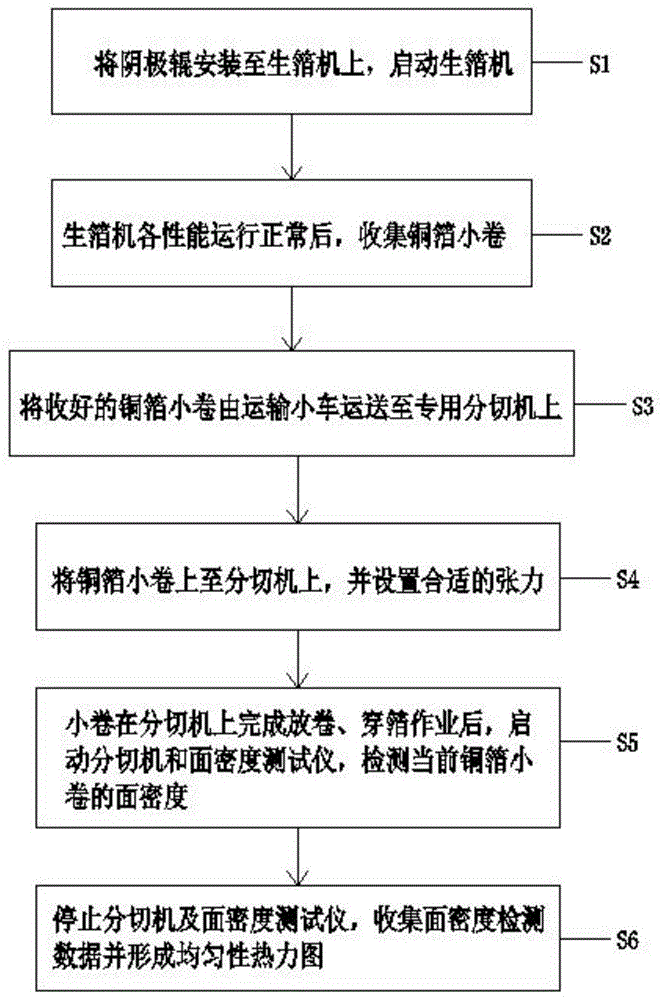

圖1是本發明實施例陰極輥表面銅沉積均勻性測試方法的流程示意圖。

具體實施方式

下面對本發明實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本發明一部分實施例，而不是全部的實施例?；诒景l(fā)明中的實施例，本領域普通技術人員所獲得的所有其他實施例，都屬于本發明保護的范圍。

本發明公開了一種陰極輥表面銅沉積均勻性測試方法，包括以下步驟：

s1：將陰極輥安裝至生箔機上，啟動生箔機；

s2：生箔機各性能運行正常后，收集銅箔小卷；

s3：將收好的銅箔小卷由運輸小車運送至專用分切機上，所述分切機上安裝有面密度測試儀；

s4：按操作標準將銅箔小卷上至分切機上，并設置合適的張力；

s5：小卷在分切機上完成放卷、穿箔作業后，啟動分切機和面密度測試儀，檢測當前銅箔小卷的面密度；

s6：停止分切機及面密度測試儀，收集面密度檢測數據并形成均勻性熱力圖。

為使檢測順利開展，在步驟s1之前，還應包括以下步驟，s0：校準生箔機、分切機各輥系水平，調整參數；對陰極輥進行拋磨，陰極輥表面為鈦材質，離線拋磨后，表面需光滑，無色差外觀缺陷。

本發明的具體實施例中，在步驟s2中，收集銅箔小卷的長度為100米。

本發明的具體實施例中，在步驟s3中，所述分切機為菱森分切機。

為了可以更準確、穩定的檢測銅箔表面的面密度，所述面密度測試儀為雙元x射線面密度測試儀，在步驟s3中，利用x射線透射銅箔射線衰減計算面密度，橫向分13個區域。

本發明的具體實施例中，在步驟s4中，將放卷張力設置為30n，將收卷張力設置為7n。

為了保證在陰極輥在轉動一周范圍內的銅箔數據更詳細，本發明的具體實施例中，在步驟s5中，將分切機的速度設置為2m/min。

本發明的具體實施例中，在步驟s5中，將面密度測試儀的掃描速度設置為0.25m/min。

本發明的具體實施例中，在步驟s6中，銅箔小卷面密度測試30米或陰極輥轉動5周的長度即可停止檢測。

本發明的具體實施例中，在步驟s6中，收集面密度檢測數據包括時間、縱向米數、面密度。

為了方便理解本發明的上述技術方案，以下作進一步詳細說明。

實施例一：在步驟s5中和s6中，小卷在分切機上完成放卷、穿箔作業后，啟動分切機和面密度測試儀，檢測當前銅箔小卷的面密度；設置銅箔批次號、規格等，銅箔走30m左右距離停x射線面密度測試儀和分切機，導出檢測數據(命名：時間+機臺號)，具體數據(克重單位g/㎡)如下表所示：

據上表得出縱向米數6m左右的面密度分布情況，銅箔面密度最大值53.11g/㎡、最小值52.52g/㎡，極差0.59g/㎡，標準差0.115，均勻性較好。另縱向米數5.92m左右與陰極輥周長(約6m)基本吻合，可以表征陰極輥表面銅沉積均勻性。

實施例二：在步驟s5中和s6中，小卷在分切機上完成放卷、穿箔作業后，啟動分切機和面密度測試儀，檢測當前銅箔小卷的面密度；設置銅箔批次號、規格等，銅箔走30m左右距離停x射線面密度測試儀和分切機，導出檢測數據(命名：時間+機臺號)，具體數據(克重單位g/㎡)如下表所示：

據上表得出縱向米數6m左右的面密度分布情況，銅箔面密度最大值52.95g/㎡、最小值52.56g/㎡，極差0.39g/㎡，標準差0.089，均勻性非常好。另縱向米數6.15m左右與陰極輥周長(約6m)基本吻合，可以表征陰極輥表面銅沉積均勻性。

實施例三：在步驟s5中和s6中，小卷在分切機上完成放卷、穿箔作業后，啟動分切機和面密度測試儀，檢測當前銅箔小卷的面密度；設置銅箔批次號、規格等，銅箔走30m左右距離停x射線面密度測試儀和分切機，導出檢測數據(命名：時間+機臺號)，具體數據(克重單位g/㎡)如下表所示：

據上表得出縱向米數6m左右的面密度分布情況，銅箔面密度最大值52.86g/㎡、最小值52.51g/㎡，極差0.35g/㎡，標準差0.080，均勻性非常好。另縱向米數5.80m左右與陰極輥周長(約6m)基本吻合，可以表征陰極輥表面銅沉積均勻性。

實施例四：在步驟s5中和s6中，小卷在分切機上完成放卷、穿箔作業后，啟動分切機和面密度測試儀，檢測當前銅箔小卷的面密度；設置銅箔批次號、規格等，銅箔走30m左右距離停x射線面密度測試儀和分切機，導出檢測數據(命名：時間+機臺號)，具體數據(克重單位g/㎡)如下表所示：

據上表得出縱向米數6m左右的面密度分布情況，銅箔面密度最大值53.38g/㎡、最小值52.85g/㎡，極差0.53g/㎡，標準差0.139，均勻性較好。另縱向米數5.70m左右與陰極輥周長(約6m)基本吻合，可以表征陰極輥表面銅沉積均勻性。

實施例五：在步驟s5中和s6中，小卷在分切機上完成放卷、穿箔作業后，啟動分切機和面密度測試儀，檢測當前銅箔小卷的面密度；設置銅箔批次號、規格等，銅箔走30m左右距離停x射線面密度測試儀和分切機，導出檢測數據(命名：時間+機臺號)，具體數據(克重單位g/㎡)如下表所示：

據上表得出縱向米數6m左右的面密度分布情況，銅箔面密度最大值52.66g/㎡、最小值52.24g/㎡，極差0.42g/㎡，標準差0.089，均勻性非常好。另縱向米數5.90m左右與陰極輥周長(約6m)基本吻合，可以表征陰極輥表面銅沉積均勻性。

綜上所述，此種銅箔陰極輥周面密度測試方法能夠定量測試出陰極輥在離線磨輥后產出銅箔的面密度的分布情況，能給分析陰極輥表面銅沉積均勻性情況提供支持。使技術人員能夠根據上述數據對陰極輥表面進行磨輥改進。

以上所述僅為本發明的較佳實施例而已，并不用以限制本發明，凡在本發明的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本發明的保護范圍之內。

技術特征：

1.一種陰極輥表面銅沉積均勻性測試方法，其特征在于，包括以下步驟：s1：將陰極輥安裝至生箔機上，啟動生箔機；

s2：生箔機各性能運行正常后，收集銅箔小卷；

s3：將收好的銅箔小卷由運輸小車運送至專用分切機上，所述分切機上安裝有面密度測試儀；

s4：按操作標準將銅箔小卷上至分切機上，并設置合適的張力；

s5：小卷在分切機上完成放卷、穿箔作業后，啟動分切機和面密度測試儀，檢測當前銅箔小卷的面密度；

s6：停止分切機及面密度測試儀，收集面密度檢測數據并形成均勻性熱力圖。

2.根據權利要求1所述的陰極輥表面銅沉積均勻性測試方法，其特征在于，在步驟s1之前，還應包括以下步驟，s0：校準生箔機、分切機各輥系水平，調整參數；對陰極輥進行拋磨，陰極輥表面為鈦材質，離線拋磨后，表面需光滑，無色差外觀缺陷。

3.根據權利要求1所述的陰極輥表面銅沉積均勻性測試方法，其特征在于，在步驟s2中，收集銅箔小卷的長度為100米。

4.根據權利要求1所述的陰極輥表面銅沉積均勻性測試方法，其特征在于，在步驟s3中，所述分切機為菱森分切機。

5.根據權利要求1所述的陰極輥表面銅沉積均勻性測試方法，其特征在于，在步驟s3中，所述面密度測試儀為x射線面密度測試儀，利用x射線透射銅箔射線衰減計算面密度，橫向分13個區域。

6.根據權利要求1所述的陰極輥表面銅沉積均勻性測試方法，其特征在于，在步驟s4中，將放卷張力設置為30n，將收卷張力設置為7n。

7.根據權利要求1所述的陰極輥表面銅沉積均勻性測試方法，其特征在于，在步驟s5中，將分切機的速度設置為2m/min。

8.根據權利要求1所述的陰極輥表面銅沉積均勻性測試方法，其特征在于，在步驟s5中，將面密度測試儀的掃描速度設置為0.25m/min。

9.根據權利要求1所述的陰極輥表面銅沉積均勻性測試方法，其特征在于，在步驟s6中，銅箔小卷面密度測試30米或陰極輥轉動5周的長度即可停止檢測。

10.根據權利要求1所述的陰極輥表面銅沉積均勻性測試方法，其特征在于，在步驟s6中，收集面密度檢測數據包括時間、縱向米數、面密度。

技術總結

本發明公開了一種陰極輥表面銅沉積均勻性測試方法，包括以下步驟：將陰極輥安裝至生箔機上，啟動生箔機；生箔機各性能運行正常后，收集銅箔小卷；將收好的銅箔小卷由運輸小車運送至專用分切機上，所述分切機上安裝有面密度測試儀；按操作標準將銅箔小卷上至分切機上，并設置合適的張力；開啟分切機及面密度測試儀，進行放卷、穿箔作業，檢測當前銅箔小卷的面密度；停止分切機及面密度測試儀，收集面密度檢測數據并形成均勻性熱力圖。本發明的有益效果：通過對采集的銅箔小卷進行檢測，操作方便，可以準確、穩定的檢測陰極輥周面密度銅沉積均勻性，實現在生產前排除陰極輥周面密度銅沉積不均勻的情況，以確保其生產出來的銅箔符合面密度要求。

技術研發人員：童哲;羅佳

受保護的技術使用者：九江德?？萍脊煞萦邢薰?/p>

技術研發日：2019.11.28

技術公布日：2020.04.03
