本實用新型涉及復合材料收卷加工的技術領域，尤其涉及一種預浸料分切機用收放卷裝置。

背景技術：

隨著現代工業的大力發展，復合材料的應用越發廣泛。其中，碳纖維預浸料分為三層，分別是離型紙層、預浸料層和薄膜層。為了更好的滿足自動鋪絲機的需求，將寬幅預浸料按一定的尺寸分切成窄帶預浸料后，包覆薄膜層并進行收卷。在分切前，需要對預浸料進行預處理，包括收放卷處理。

現有技術中，放卷機往往采用主動放卷方式，這導致在對預浸料進行放卷時，由于預浸料張力變化導致其表面不平整，影響加工精度。

鑒于上述問題，本設計人基于從事此類產品工程應用多年豐富的實務經驗及專業知識，并配合學理的運用，積極加以研究創新，以期設計預浸料分切機用收放卷裝置，采用被動放卷形式，平衡預浸料張力，保證料片平整度，提高實用性。

技術實現要素：

本實用新型的目的就是針對現有技術中存在的缺陷提供一種預浸料分切機用收放卷裝置，采用被動放卷形式，平衡預浸料張力，保證料片平整度，提高實用性。

為了達到上述目的，本實用新型所采用的技術方案是：

包括框架柜、離型紙收卷裝置、放卷裝置和轉向裝置；所述離型紙收卷裝置設置在框架柜內部，用于主動收卷預浸料的離型紙層；所述放卷裝置與所述離型紙收卷裝置的輸出端連接，用于被動放卷預浸料；所述轉向裝置與所述放卷裝置連接，用于將預浸料導向下一工臺加工；其中所述放卷裝置包括磁粉制動器、放卷主軸和固定座；所述磁粉制動器與所述放卷主軸尾部連接，共同設置在所述固定座上，用于平衡預浸料張力，保證被動放卷；所述固定座固定在所述框架柜外側。

進一步地，所述放卷裝置還包括放卷法蘭盤和氣漲軸；所述放卷法蘭盤設置于所述放卷主軸與所述氣漲軸之間；所述氣漲軸為可充放氣結構，用于方便卸料。

進一步地，所述放卷裝置還包括伺服電機；所述伺服電機與所述放卷主軸連接，用于沿軸向調整所述放卷主軸位置。

進一步地，所述離型紙收卷裝置包括轉動電機和收卷主軸；所述收卷主軸尾部與所述轉動電機連接，用于在所述轉動電機作用下，主動收卷預浸料。

進一步地，所述離型紙收卷裝置還包括收卷法蘭盤和鎖緊機構；所述收卷法蘭盤設置于所述收卷主軸上；所述鎖緊機構固定在所述收卷主軸端部，用于鎖緊離型紙卷。

進一步地，所述轉向裝置包括從動軸和軸套；所述軸套套接在所述從動軸端部。

進一步地，所述固定座還包括支腿；所述支腿一端固定在所述固定座的主體上，另一端與所述從動軸固定連接。

進一步地，所述固定座還包括拱形架；所述拱形架用于支撐所述磁粉制動器和所述放卷主軸。

進一步地，所述固定座還包括加強筋；所述加強筋設置在所述固定座的主體底部。

通過本實用新型的技術方案，可實現以下技術效果：

通過在放卷主軸端部連接磁粉制動器，采用被動放卷形式，平衡預浸料張力，保證料片平整度，提高實用性。

附圖說明

為了更清楚地說明本實用新型實施例或現有技術中的技術方案，下面將對實施例或現有技術描述中所需要使用的附圖作簡單地介紹，顯而易見地，下面描述中的附圖僅僅是本實用新型中記載的一些實施例，對于本領域普通技術人員來講，在不付出創造性勞動的前提下，還可以根據這些附圖獲得其他的附圖。

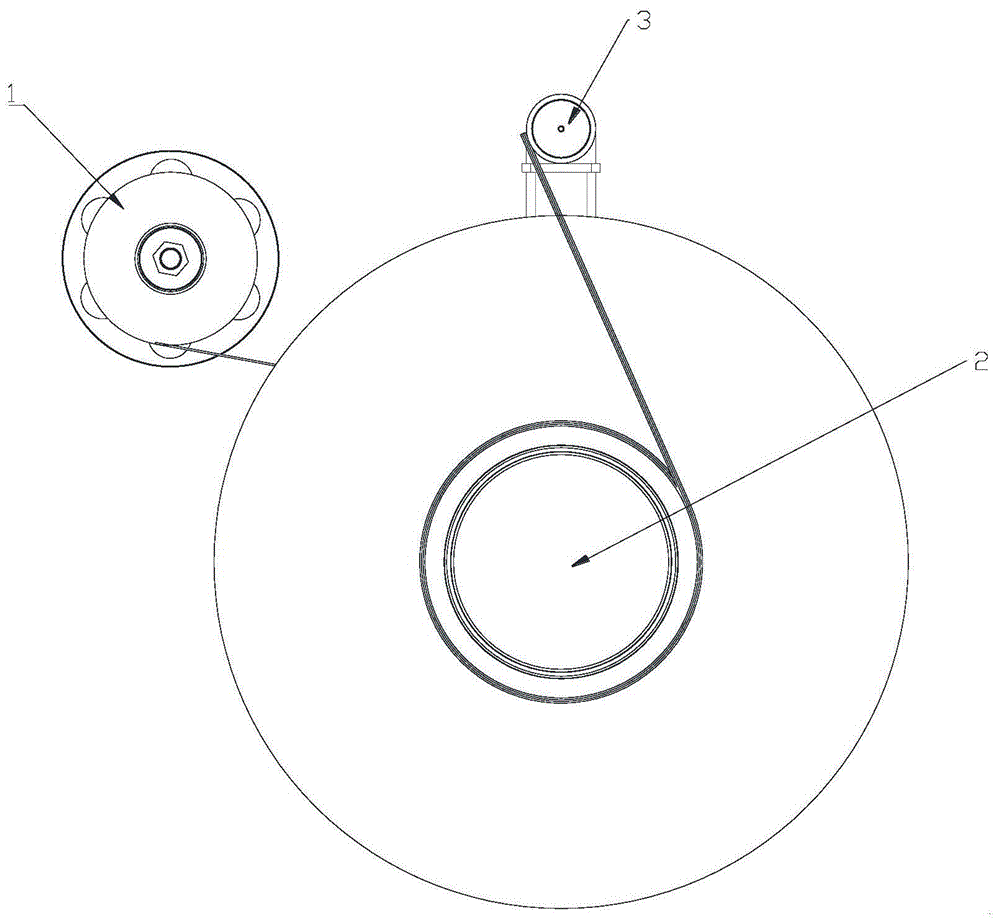

圖1為本實用新型實施例中預浸料分切機用收放卷裝置的結構示意圖；

圖2為本實用新型實施例中預浸料分切機用收放卷裝置的立體視圖；

圖3為本實用新型實施例中預浸料分切機用收放卷裝置的背視圖；

附圖標記：離型紙收卷裝置1、放卷裝置2、轉向裝置3、轉動電機11、收卷主軸12、收卷法蘭盤13、鎖緊機構14、磁粉制動器21、放卷主軸22、固定座23、放卷法蘭盤24、氣漲軸25、伺服電機26、從動軸31、軸套32、加強筋231、拱形架232和支腿233。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

在本實用新型的描述中，需要說明的是，屬于“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或者位置關系為基于附圖所示的方位或者位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

一種預浸料分切機用收放卷裝置，如圖1和2所示，包括框架柜、離型紙收卷裝置1、放卷裝置2和轉向裝置3；所述離型紙收卷裝置1設置在框架柜內部，用于主動收卷預浸料的離型紙層；所述放卷裝置2與所述離型紙收卷裝置1的輸出端連接，用于被動放卷預浸料；所述轉向裝置3與所述放卷裝置2連接，用于將預浸料導向下一工臺加工；其中所述放卷裝置2包括磁粉制動器21、放卷主軸22和固定座23；所述磁粉制動器21與所述放卷主軸22尾部連接，共同設置在所述固定座23上，用于平衡預浸料張力，保證被動放卷；所述固定座23固定在所述框架柜外側。

具體的，先采用離型紙收卷裝置1主動收卷預浸料的離型紙層，再傳遞至放卷裝置2被動放卷，最后由轉向裝置3導入下一工臺加工；同時，在放卷主軸22尾部設置磁粉制動器21，平衡預浸料張力，保證被動放卷有條不紊的進行，使得料片平整度大大提升。

作為上述實施例的優選，如圖2和3所示，所述放卷裝置2還包括放卷法蘭盤24和氣漲軸25；所述放卷法蘭盤24設置于所述放卷主軸22與所述氣漲軸25之間；所述氣漲軸25為可充放氣結構，用于方便卸料。

具體的，采用氣漲軸25，可以通過放氣來快速卸料，提高了效率。

作為上述實施例的優選，如圖3所示，所述放卷裝置2還包括伺服電機26；所述伺服電機26與所述放卷主軸22連接，用于沿軸向調整所述放卷主軸22位置。

具體的，用伺服電機26與放卷主軸22連接，可以在預浸料偏離正常收卷軌道時，沿軸向調整放卷主軸22位置，來使得預浸料片回歸原軌道。

作為上述實施例的優選，如圖1和2所示，所述離型紙收卷裝置1包括轉動電機11和收卷主軸12；所述收卷主軸12尾部與所述轉動電機11連接，用于在所述轉動電機11作用下，主動收卷預浸料。

作為上述實施例的優選，如圖2所示，所述離型紙收卷裝置1還包括收卷法蘭盤13和鎖緊機構14；所述收卷法蘭盤13設置于所述收卷主軸12上；所述鎖緊機構14固定在所述收卷主軸12端部，用于鎖緊離型紙卷。

作為上述實施例的優選，如圖1和2所示，所述轉向裝置3包括從動軸31和軸套32；所述軸套32套接在所述從動軸31端部。

作為上述實施例的優選，如圖2所示，所述固定座23還包括支腿233；所述支腿233一端固定在所述固定座23的主體上，另一端與所述從動軸31固定連接。

作為上述實施例的優選，如圖2所示，所述固定座23還包括拱形架232；所述拱形架232用于支撐所述磁粉制動器21和所述放卷主軸22。

作為上述實施例的優選，如圖2所示，所述固定座23還包括加強筋231；所述加強筋231設置在所述固定座23的主體底部。

以上顯示和描述了本實用新型的基本原理、主要特征及優點。本行業的技術人員應該了解，本實用新型不受上述實施例的限制，上述實施例和說明書中描述的只是說明本實用新型的原理，在不脫離本實用新型精神和范圍的前提下，本實用新型還會有各種變化和改進，這些變化和改進都落入要求保護的本實用新型范圍內。本實用新型要求保護范圍由所附的權利要求書及其等效物界定。

技術特征：

1.一種預浸料分切機用收放卷裝置，其特征在于，包括框架柜、離型紙收卷裝置（1）、放卷裝置（2）和轉向裝置（3）；所述離型紙收卷裝置（1）設置在框架柜內部，用于主動收卷預浸料的離型紙層；所述放卷裝置（2）與所述離型紙收卷裝置（1）的輸出端連接，用于被動放卷預浸料；所述轉向裝置（3）與所述放卷裝置（2）連接，用于將預浸料導向下一工臺加工；其中所述放卷裝置（2）包括磁粉制動器（21）、放卷主軸（22）和固定座（23）；所述磁粉制動器（21）與所述放卷主軸（22）尾部連接，共同設置在所述固定座（23）上，用于平衡預浸料張力，保證被動放卷；所述固定座（23）固定在所述框架柜外側。

2.根據權利要求1所述的預浸料分切機用收放卷裝置，其特征在于，所述放卷裝置（2）還包括放卷法蘭盤（24）和氣漲軸（25）；所述放卷法蘭盤（24）設置于所述放卷主軸（22）與所述氣漲軸（25）之間；所述氣漲軸（25）為可充放氣結構，用于方便卸料。

3.根據權利要求1所述的預浸料分切機用收放卷裝置，其特征在于，所述放卷裝置（2）還包括伺服電機（26）；所述伺服電機（26）與所述放卷主軸（22）連接，用于沿軸向調整所述放卷主軸（22）位置。

4.根據權利要求1所述的預浸料分切機用收放卷裝置，其特征在于，所述離型紙收卷裝置（1）包括轉動電機（11）和收卷主軸（12）；所述收卷主軸（12）尾部與所述轉動電機（11）連接，用于在所述轉動電機（11）作用下，主動收卷預浸料。

5.根據權利要求4所述的預浸料分切機用收放卷裝置，其特征在于，所述離型紙收卷裝置（1）還包括收卷法蘭盤（13）和鎖緊機構（14）；所述收卷法蘭盤（13）設置于所述收卷主軸（12）上；所述鎖緊機構（14）固定在所述收卷主軸（12）端部，用于鎖緊離型紙卷。

6.根據權利要求1所述的預浸料分切機用收放卷裝置，其特征在于，所述轉向裝置（3）包括從動軸（31）和軸套（32）；所述軸套（32）套接在所述從動軸（31）端部。

7.根據權利要求6所述的預浸料分切機用收放卷裝置，其特征在于，所述固定座（23）還包括支腿（233）；所述支腿（233）一端固定在所述固定座（23）的主體上，另一端與所述從動軸（31）固定連接。

8.根據權利要求1所述的預浸料分切機用收放卷裝置，其特征在于，所述固定座（23）還包括拱形架（232）；所述拱形架（232）用于支撐所述磁粉制動器（21）和所述放卷主軸（22）。

9.根據權利要求1~8任意一項所述的預浸料分切機用收放卷裝置，其特征在于，所述固定座（23）還包括加強筋（231）；所述加強筋（231）設置在所述固定座（23）的主體底部。

技術總結

本實用新型涉及復合材料收卷加工的技術領域，尤其涉及一種預浸料分切機用收放卷裝置；包括框架柜、離型紙收卷裝置、放卷裝置和轉向裝置；所述離型紙收卷裝置設置在框架柜內部，用于主動收卷預浸料的離型紙層；所述放卷裝置與所述離型紙收卷裝置的輸出端連接，用于被動放卷預浸料；所述轉向裝置與所述放卷裝置連接；其中所述放卷裝置包括磁粉制動器、放卷主軸和固定座；所述磁粉制動器與所述放卷主軸尾部連接，共同設置在所述固定座上，用于平衡預浸料張力；所述固定座固定在所述框架柜外側。本實用新型的目的就是針對現有技術中存在的缺陷提供一種預浸料分切機用收放卷裝置，采用被動放卷形式，平衡預浸料張力，保證料片平整度，提高實用性。

技術研發人員：談源;謝剛;范春雷

受保護的技術使用者：常州新創航空科技有限公司

技術研發日：2020.05.22

技術公布日：2020.12.25
