本實用新型涉紙管生產接管技術領域，尤其涉及一種紙管生產接管裝置。

背景技術：

紙管，是指用紙張加工成的管狀的物體，大多紙管為螺旋紙管和無縫紙管，市場上紙管的長短尺寸形狀各有不同，并且生產技術上又有所不同。

現有的紙管生產接管裝置不具備對紙管進行自動接料的機構，而且不具備對紙管進料口的大小進行調節的機構，并且不具備對紙管進行方便裝載的機構。

技術實現要素：

本實用新型的目的是為了解決現有的紙管生產接管裝置不具備對紙管進行自動接料的機構，而且不具備對紙管進料口的大小進行調節的機構，并且不具備對紙管進行方便裝載的機構的缺點，而提出的一種紙管生產接管裝置。

為了實現上述目的，本實用新型采用了如下技術方案：

一種紙管生產接管裝置，包括支撐板塊，所述支撐板塊底端連接有驅動電機，且支撐板塊外側安裝有連接框架，所述連接框架頂部連接有進管口，且連接框架一側安裝有支撐桿，所述支撐桿外側連接有接料機構，且接料機構一側連接有調節機構，所述調節機構底部安裝有裝料機構。

作為上述技術方案的進一步描述：

所述接料機構內部包括有支撐柱，且支撐柱頂端安裝有第一托板，所述第一托板一側連接有合頁，且合頁外側安裝有第二托板，所述第二托板外壁連接有第一活動軸，且第一活動軸外側安裝有拉桿，所述拉桿外側連接有第二活動軸，且第二活動軸外部安裝有滑塊，所述滑塊外側滑動連接有電磁滑軌。

作為上述技術方案的進一步描述：

所述拉桿通過第二活動軸、滑塊、電磁滑軌與支撐桿構成滑動結構，且拉桿通過第一活動軸與第二托板構成活動結構。

作為上述技術方案的進一步描述：

所述調節機構內部包括有固定外桿，且固定外桿內部活動連接有活動桿，所述活動桿外側連接有擋板，且擋板一側安裝有斜狀下料板塊，所述固定外桿內部開設有第二內螺紋孔，且第二內螺紋孔一側安裝有第一內螺紋孔，所述第一內螺紋孔與第二內螺紋孔之間螺紋連接有手?jǐn)Q螺絲。

作為上述技術方案的進一步描述：

所述擋板通過活動桿、固定外桿與連接框架構成插接結構，且活動桿通過第一內螺紋孔、第二內螺紋孔、手?jǐn)Q螺絲與固定外桿構成鎖緊結構。

作為上述技術方案的進一步描述：

所述裝料機構內部包括有接料箱，且接料箱底端連接有接料箱，所述接料箱外側連接有插桿，且插桿外側套設有內槽，所述接料箱內側連接有分隔板，且支接料箱外壁開設有安置槽，所述安置槽底端安裝有固定桿，且固定桿內側活動連接有口字型活動拉桿，所述口字型活動拉桿外側連接有卡塊。

作為上述技術方案的進一步描述：

所述接料箱通過插桿、內槽與支撐板塊構成合接結構，且接料箱的中軸線與口字型活動拉桿的中軸線相重合。

綜上所述，由于采用了上述技術方案，本實用新型的有益效果是：

1、本實用新型中，在接料機構的作用下，當切好的紙管從設備上下來時，從而被第一托板與之第二托板進行接住，然而接住之后，通過滑塊在電磁滑軌內進行向下滑動，從而使得滑塊連接的第二活動軸拉動拉桿并使得拉桿拉動第一活動軸連接的第二托板向下轉動，從而使得第二托板通過合頁與之支撐柱連接的第一托板進行張開，從而使得紙管從張開的第二托板上進行滑落進入進管口，通過這樣的設置，便于對其紙管進行快速的接料工作，省去了人工接料的環節，提高了紙管生產時的接料效率，加快了紙管的生產工作。

2、本實用新型中，在調節機構的作用下，通過松卸手?jǐn)Q螺絲，從而可以將擋板連接的活動桿從連接框架上連接的固定外桿的內部抽出進行調節，從而加大兩擋板之間的距離，從而使得進料口進行擴大，便于對其不同長度的紙管進行調節進料口的大小，則使得滿足不同長度的紙管進行進料工作。

3、本實用新型中，在裝料機構的作用下，通過接料箱內部的分隔板的設置，能夠便于對其紙管進行有序的分開放置，并且通過卡塊內摳出口字型活動拉桿，從而使得口字型活動拉桿能夠與之固定桿之間進行活動，從而拉動口字型活動拉桿使得裝滿紙管的接料箱能夠通過滾輪進行移動出來，便于對其紙管進行出料工作，方便后段的工人人員進行其他安置工作，當調節機構中的設置調節后，可以通過更換不同尺寸的接料箱對其紙管進行接料工作。

附圖說明

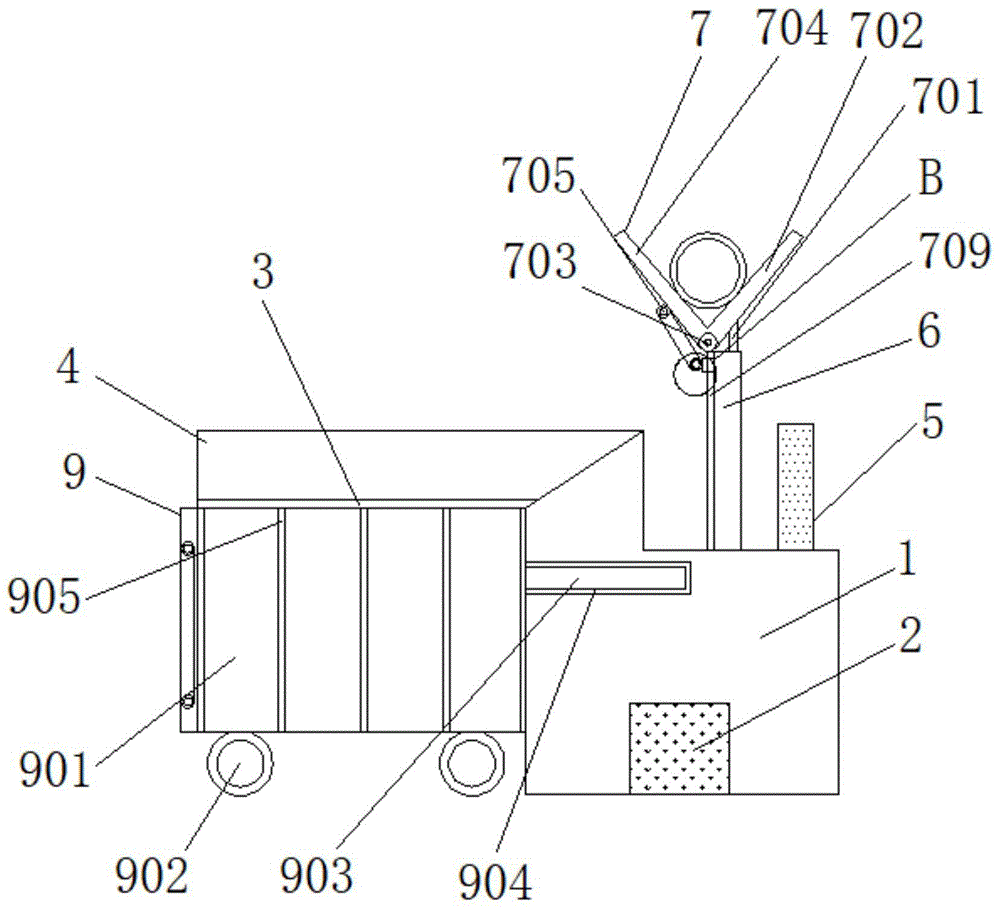

圖1為本實用新型中一種紙管生產接管裝置整體結構示意圖；

圖2為本實用新型中調節機構部分結構示意圖；

圖3為本實用新型中裝料機構部分結構示意圖；

圖4為本實用新型中a處放大結構示意圖；

圖5為本實用新型中b處放大結構示意圖。

圖例說明：

1、支撐板塊；2、驅動電機；3、連接框架；4、進管口；5、控制箱；6、支撐桿；7、接料機構；701、支撐柱；702、第一托板；703、合頁；704、第二托板；705、第一活動軸；706、拉桿；707、第二活動軸；708、滑塊；709、電磁滑軌；8、調節機構；801、固定外桿；802、活動桿；803、擋板；804、斜狀下料板塊；805、第一內螺紋孔；806、第二內螺紋孔；807、手?jǐn)Q螺絲；9、裝料機構；901、接料箱；902、滾輪；903、插桿；904、內槽；905、分隔板；906、安置槽；907、固定桿；908、口字型活動拉桿；909、卡塊。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有作出創造性勞動前提下所獲得的所有其它實施例，都屬于本實用新型保護的范圍。

參照?qǐng)D1-5，一種紙管生產接管裝置，包括支撐板塊1、驅動電機2、連接框架3、進管口4、控制箱5、支撐桿6、接料機構7、支撐柱701、第一托板702、合頁703、第二托板704、第一活動軸705、拉桿706、第二活動軸707、滑塊708、電磁滑軌709、調節機構8、固定外桿801、活動桿802、擋板803、斜狀下料板塊804、第一內螺紋孔805、第二內螺紋孔806、手?jǐn)Q螺絲807、裝料機構9、接料箱901、滾輪902、插桿903、內槽904、分隔板905、安置槽906、固定桿907、口字型活動拉桿908和卡塊909，支撐板塊1底端連接有驅動電機2，驅動電機2能夠?yàn)槠潆姶呕?09與之滑塊708進行上電，且支撐板塊1外側安裝有連接框架3，連接框架3頂部連接有進管口4，且連接框架3一側安裝有支撐桿6，支撐桿6外側連接有接料機構7，接料機構7解放了勞動力接料，開啟自動接料，且接料機構7一側連接有調節機構8，調節機構8底部安裝有裝料機構9。

進一步的，接料機構7內部包括有支撐柱701，且支撐柱701頂端安裝有第一托板702，第一托板702一側連接有合頁703，且合頁703外側安裝有第二托板704，第二托板704外壁連接有第一活動軸705，且第一活動軸705外側安裝有拉桿706，拉桿706外側連接有第二活動軸707，且第二活動軸707外部安裝有滑塊708，滑塊708外側滑動連接有電磁滑軌709。

進一步的，拉桿706通過第二活動軸707、滑塊708、電磁滑軌709與支撐桿6構成滑動結構，且拉桿706通過第一活動軸705與第二托板704構成活動結構，滑塊708在電磁滑軌709內進行向下滑動，使得滑塊708連接的第二活動軸707拉動拉桿706并使得拉桿706拉動第一活動軸705連接的第二托板704向下轉動。

進一步的，調節機構8內部包括有固定外桿801，且固定外桿801內部活動連接有活動桿802，活動桿802外側連接有擋板803，且擋板803一側安裝有斜狀下料板塊804，固定外桿801內部開設有第二內螺紋孔806，且第二內螺紋孔806一側安裝有第一內螺紋孔805，第一內螺紋孔805與第二內螺紋孔806之間螺紋連接有手?jǐn)Q螺絲807，擋板803連接的活動桿802從連接框架3上連接的固定外桿801的內部抽出進行調節，則加大兩擋板803之間的距離。

進一步的，擋板803通過活動桿802、固定外桿801與連接框架3構成插接結構，且活動桿802通過第一內螺紋孔805、第二內螺紋孔806、手?jǐn)Q螺絲807與固定外桿801構成鎖緊結構，手?jǐn)Q螺絲807能夠通過第一內螺紋孔805與之第二內螺紋孔806將其調節后的固定外桿801與之活動桿802之間進行鎖緊。

進一步的，裝料機構9內部包括有接料箱901，且接料箱901底端連接有接料箱901，接料箱901外側連接有插桿903，且插桿903外側套設有內槽904，接料箱901內側連接有分隔板905，且支接料箱901外壁開設有安置槽906，安置槽906底端安裝有固定桿907，且固定桿907內側活動連接有口字型活動拉桿908，口字型活動拉桿908外側連接有卡塊909，卡塊909內摳出口字型活動拉桿908，從而使得口字型活動拉桿908能夠與之固定桿907之間進行活動，則便于對滿載紙管的接料箱901進行拉出。

進一步的，接料箱901通過插桿903、內槽904與支撐板塊1構成合接結構，且接料箱901的中軸線與口字型活動拉桿908的中軸線相重合，接料箱901通過插桿903插接在支撐板塊1內部的內槽904內，從而使得接料箱901與之支撐板塊1之間進行拼接，從而對其紙管進行裝載工作。

工作原理：使用時，可以將該裝置放在紙管生產設備切管的出料口的地方，從而在生產工程中，對其切好的紙管進行接料工作，其過程中，通過啟動驅動電機2，當切好的紙管從生產設備上下來時，則被第一托板702與之第二托板704進行接住，之后滑塊708在電磁滑軌709內進行向下滑動，從而使得滑塊708連接的第二活動軸707拉動拉桿706并使得拉桿706拉動第一活動軸705連接的第二托板704向下轉動，從而使得第二托板704通過合頁703與之支撐柱701連接的第一托板702進行張開，從而使得紙管從張開的第二托板704上進行滑落進入進管口4，之后通過斜狀下料板塊804進入調節好的擋板803之間并進入接料箱901內，就這樣完成該裝置的工作原理。

以上所述，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。

技術特征：

1.一種紙管生產接管裝置，包括支撐板塊(1)，其特征在于，所述支撐板塊(1)底端連接有驅動電機(2)，且支撐板塊(1)外側安裝有連接框架(3)，所述連接框架(3)頂部連接有進管口(4)，且連接框架(3)一側安裝有支撐桿(6)，所述支撐桿(6)外側連接有接料機構(7)，且接料機構(7)一側連接有調節機構(8)，所述調節機構(8)底部安裝有裝料機構(9)。

2.根據權利要求1所述的一種紙管生產接管裝置，其特征在于，所述接料機構(7)內部包括有支撐柱(701)，且支撐柱(701)頂端安裝有第一托板(702)，所述第一托板(702)一側連接有合頁(703)，且合頁(703)外側安裝有第二托板(704)，所述第二托板(704)外壁連接有第一活動軸(705)，且第一活動軸(705)外側安裝有拉桿(706)，所述拉桿(706)外側連接有第二活動軸(707)，且第二活動軸(707)外部安裝有滑塊(708)，所述滑塊(708)外側滑動連接有電磁滑軌(709)。

3.根據權利要求2所述的一種紙管生產接管裝置，其特征在于，所述拉桿(706)通過第二活動軸(707)、滑塊(708)、電磁滑軌(709)與支撐桿(6)構成滑動結構，且拉桿(706)通過第一活動軸(705)與第二托板(704)構成活動結構。

4.根據權利要求1所述的一種紙管生產接管裝置，其特征在于，所述調節機構(8)內部包括有固定外桿(801)，且固定外桿(801)內部活動連接有活動桿(802)，所述活動桿(802)外側連接有擋板(803)，且擋板(803)一側安裝有斜狀下料板塊(804)，所述固定外桿(801)內部開設有第二內螺紋孔(806)，且第二內螺紋孔(806)一側安裝有第一內螺紋孔(805)，所述第一內螺紋孔(805)與第二內螺紋孔(806)之間螺紋連接有手?jǐn)Q螺絲(807)。

5.根據權利要求4所述的一種紙管生產接管裝置，其特征在于，所述擋板(803)通過活動桿(802)、固定外桿(801)與連接框架(3)構成插接結構，且活動桿(802)通過第一內螺紋孔(805)、第二內螺紋孔(806)、手?jǐn)Q螺絲(807)與固定外桿(801)構成鎖緊結構。

6.根據權利要求1所述的一種紙管生產接管裝置，其特征在于，所述裝料機構(9)內部包括有接料箱(901)，且接料箱(901)底端連接有接料箱(901)，所述接料箱(901)外側連接有插桿(903)，且插桿(903)外側套設有內槽(904)，所述接料箱(901)內側連接有分隔板(905)，且支接料箱(901)外壁開設有安置槽(906)，所述安置槽(906)底端安裝有固定桿(907)，且固定桿(907)內側活動連接有口字型活動拉桿(908)，所述口字型活動拉桿(908)外側連接有卡塊(909)。

7.根據權利要求6所述的一種紙管生產接管裝置，其特征在于，所述接料箱(901)通過插桿(903)、內槽(904)與支撐板塊(1)構成合接結構，且接料箱(901)的中軸線與口字型活動拉桿(908)的中軸線相重合。

技術總結

本實用新型公開了一種紙管生產接管裝置，包括支撐板塊，所述支撐板塊底端連接有驅動電機，且支撐板塊外側安裝有連接框架，所述連接框架頂部連接有進管口，且連接框架一側安裝有支撐桿。本實用新型中，在接料機構的作用下，當切好的紙管從設備上下來時，從而被第一托板與之第二托板進行接住，然而接住之后，通過滑塊在電磁滑軌內進行向下滑動，從而使得滑塊連接的第二活動軸拉動拉桿并使得拉桿拉動第一活動軸連接的第二托板向下轉動，從而使得第二托板通過合頁與之支撐柱連接的第一托板進行張開，從而使得紙管從張開的第二托板上進行滑落進入進管口，通過這樣的設置，便于對其紙管進行快速的接料工作，省去了人工接料的環節。

技術研發人員：吳雙

受保護的技術使用者：宿遷市福泰包裝材料有限公司

技術研發日：2019.08.20
