本實用新型屬于無紡布手提袋技術領域，具體涉及一種環保無紡布分切機。

背景技術：

無紡布手提袋故名思議就是用材料為無紡布做成的手提袋，是一種綠色產品，堅韌耐用、造型美觀，透氣性好，可重復使用、可洗滌，可絲印廣告、嘜頭、使用期長，適宜任何公司、任何行業作為廣告宣傳、贈品以及作為外包裝之用。消費者在購物的同時又得到了一個精美的無紡布袋子，而商家以得到了無形的廣告宣傳，兩全其美，所以無紡布在市場上越來越受歡迎。產品以無紡布為原料，它是新一代環保材料，具有防潮、透氣、柔韌、質輕、不助燃、容易分解、無毒無刺激性、色彩豐富、價格低廉、可循環再用等特點。該材料置于室外90天可自然分解，置于室內使用壽命長達5年，燃燒時無毒、無味、且無任何遺留物質，從而不污染環境，被國際公認為保護地球生態的環保產品。無紡布袋：曾經作為“減少塑料袋聯盟”的成員，在向政府相關部門提出減少塑料袋的使用中曾經提已使用無紡布袋，政府正式頒布了“禁塑令”無紡布袋迅速推廣普及，但使用狀況發現了不少問題。無紡布袋一般是采用絲網印刷工藝，也就是人們常說的“絲印”，這一直也是很多廠家比較常用的印刷工藝。一般都人工印，所以工藝上的顏色控制不好控制，所以涌現出許多新的無紡布印刷方式。

現有的環保無紡布分切機在不使用時刀軸依舊暴露在外，而由于刀軸上的刀片較為鋒利，從而導致易損傷工作人員，且現有的環保無紡布分切機在使用時，收卷的環保無紡布易發生偏跑的問題，為此我們提出一種環保無紡布分切機。

技術實現要素：

本實用新型的目的在于提供一種環保無紡布分切機，以解決上述背景技術中提出現有的環保無紡布分切機在不使用時刀軸依舊暴露在外，而由于刀軸上的刀片較為鋒利，從而導致易損傷工作人員，且現有的環保無紡布分切機在使用時，收卷的環保無紡布易發生偏跑的問題。

為實現上述目的，本實用新型提供如下技術方案：一種環保無紡布分切機，包括分切機總支架，所述分切機總支架的上表面通過螺栓固定設置有總驅動電機，所述總驅動電機的上方設置有無紡布收卷軸，所述無紡布收卷軸的上方均勻設置有若干個無紡布限位擋板，所述無紡布限位擋板的上表面通過螺紋卡合連接有限位擋板固定螺栓，所述分切機總支架的內側設置有刀軸保護殼，所述刀軸保護殼包裹設置有分切機旋轉刀軸，所述分切機旋轉刀軸的兩端通過焊接固定連接有保護殼固定輪，所述分切機旋轉刀軸的兩端上方均設置有刀軸調節栓，所述分切機總支架的一側通過螺栓固定連接有轉軸保護外殼，所述分切機總支架的另一側通過螺栓固定設置有控制臺機體外殼，所述控制臺機體外殼的上表面通過孔洞卡合連接有分切機控制按鈕。

優選的，所述無紡布限位擋板的剖面形狀為圓環形，且無紡布限位擋板的上表面設置有圓形孔洞，孔洞內壁設置有螺紋凹槽。

優選的，所述保護殼固定輪的外表面設置有矩形凹槽。

優選的，所述刀軸保護殼的兩端內壁均設置有矩形凸起。

優選的，所述限位擋板固定螺栓的一端外表面設置有螺紋凹槽。

與現有技術相比，本實用新型的有益效果是：

(1)通過設計了可包裹住分切機旋轉刀軸的刀軸保護殼便于保護分切機旋轉刀軸上的刀片，解決了現有的環保無紡布分切機在不使用時刀片暴露在外，易損傷工作人員的問題。

(2)通過設計了安裝在無紡布收卷軸上的無紡布限位擋板便于對已分切的環保無紡布進行限位，解決了現有的環保無紡布分切機在使用中，已分切的環保無紡布在收卷時易跑偏的問題。

附圖說明

圖1為本實用新型的結構示意圖；

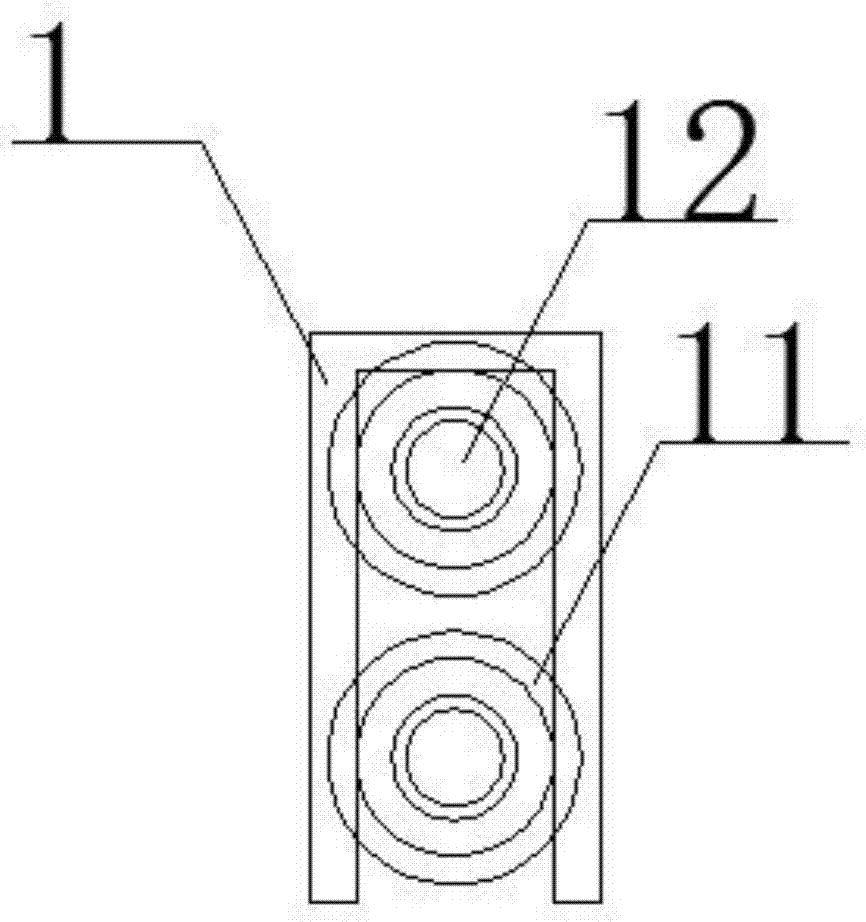

圖2為本實用新型的刀軸保護殼部分側面剖視結構示意圖；

圖中：1-刀軸保護殼、2-刀軸調節栓、3-無紡布限位擋板、4-轉軸保護外殼、5-總驅動電機、6-無紡布收卷軸、7-分切機總支架、8-限位擋板固定螺栓、9-控制臺機體外殼、10-分切機控制按鈕、11-保護殼固定輪、12-分切機旋轉刀軸。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1和圖2，本實用新型提供一種技術方案：一種環保無紡布分切機，包括分切機總支架7，分切機總支架7的上表面通過螺栓固定設置有總驅動電機5，總驅動電機5的上方設置有無紡布收卷軸6，無紡布收卷軸6的上方均勻設置有若干個無紡布限位擋板3，無紡布限位擋板3的上表面通過螺紋卡合連接有限位擋板固定螺栓8，分切機總支架7的內側設置有刀軸保護殼1，刀軸保護殼1包裹設置有分切機旋轉刀軸12，分切機旋轉刀軸12的兩端通過焊接固定連接有保護殼固定輪11，分切機旋轉刀軸12的兩端上方均設置有刀軸調節栓2，分切機總支架7的一側通過螺栓固定連接有轉軸保護外殼4，分切機總支架7的另一側通過螺栓固定設置有控制臺機體外殼9，控制臺機體外殼9的上表面通過孔洞卡合連接有分切機控制按鈕10。

為了便于無紡布限位擋板3在無紡布收卷軸6上移動和為了便于限位擋板固定螺栓8在無紡布限位擋板3上移動，本實施例中，優選的，無紡布限位擋板3的剖面形狀為圓環形，且無紡布限位擋板3的上表面設置有圓形孔洞，孔洞內壁設置有螺紋凹槽。

為了便于刀軸保護殼1卡合，本實施例中，優選的，保護殼固定輪11的外表面設置有矩形凹槽。

為了便于卡合在保護殼固定輪11上，本實施例中，優選的，刀軸保護殼1的兩端內壁均設置有矩形凸起。

為了便于在無紡布限位擋板3上移動，本實施例中，優選的，限位擋板固定螺栓8的一端外表面設置有螺紋凹槽。

本實用新型的工作原理及使用流程：該裝置安裝完成后，移動無紡布收卷軸6上的無紡布限位擋板3來調節無紡布限位擋板3與無紡布限位擋板3之間的位置，直至調節到可卡合住分切后的無紡布為止，然后旋轉限位擋板固定螺栓8，使得無紡布限位擋板3固定在無紡布收卷軸6上，然后將無紡布置于分切機旋轉刀軸12之間，再通過分切機控制按鈕10開啟機器，再將已分切完成的無紡布的一端固定在無紡布限位擋板3與無紡布限位擋板3之間即可，當機器不使用時，通過保護殼固定輪11外表面的矩形凹槽插入刀軸保護殼1，并保證刀軸保護殼1能包裹住分切機旋轉刀軸12即可。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種環保無紡布分切機，包括分切機總支架(7)，其特征在于：所述分切機總支架(7)的上表面通過螺栓固定設置有總驅動電機(5)，所述總驅動電機(5)的上方設置有無紡布收卷軸(6)，所述無紡布收卷軸(6)的上方均勻設置有若干個無紡布限位擋板(3)，所述無紡布限位擋板(3)的上表面通過螺紋卡合連接有限位擋板固定螺栓(8)，所述分切機總支架(7)的內側設置有刀軸保護殼(1)，所述刀軸保護殼(1)包裹設置有分切機旋轉刀軸(12)，所述分切機旋轉刀軸(12)的兩端通過焊接固定連接有保護殼固定輪(11)，所述分切機旋轉刀軸(12)的兩端上方均設置有刀軸調節栓(2)，所述分切機總支架(7)的一側通過螺栓固定連接有轉軸保護外殼(4)，所述分切機總支架(7)的另一側通過螺栓固定設置有控制臺機體外殼(9)，所述控制臺機體外殼(9)的上表面通過孔洞卡合連接有分切機控制按鈕(10)。

2.根據權利要求1所述的一種環保無紡布分切機，其特征在于：所述無紡布限位擋板(3)的剖面形狀為圓環形，且無紡布限位擋板(3)的上表面設置有圓形孔洞，孔洞內壁設置有螺紋凹槽。

3.根據權利要求1所述的一種環保無紡布分切機，其特征在于：所述保護殼固定輪(11)的外表面設置有矩形凹槽。

4.根據權利要求1所述的一種環保無紡布分切機，其特征在于：所述刀軸保護殼(1)的兩端內壁均設置有矩形凸起。

5.根據權利要求1所述的一種環保無紡布分切機，其特征在于：所述限位擋板固定螺栓(8)的一端外表面設置有螺紋凹槽。

技術總結

本實用新型公開了一種環保無紡布分切機，包括分切機總支架，所述分切機總支架的上表面通過螺栓固定設置有總驅動電機，所述總驅動電機的上方設置有無紡布收卷軸，所述無紡布收卷軸的上方均勻設置有若干個無紡布限位擋板，所述無紡布限位擋板的上表面通過螺紋卡合連接有限位擋板固定螺栓，所述分切機總支架的內側設置有刀軸保護殼，所述刀軸保護殼包裹設置有分切機旋轉刀軸，所述分切機旋轉刀軸的兩端通過焊接固定連接有保護殼固定輪；通過設計了可包裹住分切機旋轉刀軸的刀軸保護殼便于保護分切機旋轉刀軸上的刀片，解決了現有的環保無紡布分切機在不使用時刀片暴露在外，易損傷工作人員的問題。
