本實用新型涉及放刀座技術領域，尤其涉及一種分切機放刀座。

背景技術：

在隔膜分切行業中，人們常常用刀片來把寬的隔膜分切成各種寬度的隔膜，分切機中放刀座上的刀片只能露出一個切刃角，夾緊刀片之后只能用刀片的一個刃角來分切隔膜，刀片之間的墊塊左右移動時會有可能損壞刀片下面的二個刃角；更換刀片刃角時要松開墊塊，翻轉刀片用其它刃角，中間需要4-8分鐘，極大浪費時間，為此，我們提出一種分切機放刀座。

技術實現要素：

本實用新型的目的是為了解決現有技術中存在刀片利用率低，更換刀片麻煩的缺點，而提出的一種分切機放刀座。

為了實現上述目的，本實用新型采用了如下技術方案：

設計一種分切機放刀座，包括刀軸座，所述刀軸座包括呈長條狀的刀座和穿設在刀座內的安裝軸，且安裝軸與刀座的長棱線平行設置，所述刀座上下兩端均設有開口，所述刀座一端側壁的上下位置分別固定連接有寬度小于刀座寬度的連接塊，兩個連接塊上分別安裝有上限位板和下限位板，所述上限位板和下限位板分別與安裝軸平行設置，所述刀座另一端設為開口，所述安裝軸上交替插接有多個精密墊塊和多個刀片，所述精密墊塊呈管狀設置，所述刀片的中部設有與安裝軸直徑相匹配的安裝孔，位于安裝孔外側的刀片上設有用于安插精密墊塊的環形凹槽，所述刀片的兩側設有呈T型的限位滑塊，與限位滑塊相對的刀座內壁上設有與限位滑塊匹配的限位滑槽，所述安裝軸上還插接有用于固定精密墊塊和刀片的擋板，所述擋板的上下兩端分別與上限位板和下限位板的端部通過螺釘連接。

優選的，位于擋板外側的安裝軸上螺紋連接有用于壓緊擋板的螺紋套管。

優選的，所述擋板與刀座之間通過螺釘連接。

優選的，所述擋板的四個拐角處分別設有呈四邊形的缺口。

本實用新型提出的一種分切機放刀座，有益效果在于：通過設有的限位滑槽和限位滑塊能夠防止刀片晃動，使得刀片的固定更加穩定，通過設有的刀軸座能夠利用刀片的四個刃角，用完一個刃角之后，放刀座可以旋轉角度，換另一個刃角工作來切膜，直到四個刃角都用完，更加的節省刀片的使用量，節省了更換刀片的時間，該分切機放刀座，更換刀片更加便捷，刀片的利用率更高。

附圖說明

圖1為本實用新型提出的一種分切機放刀座的立體結構示意圖；

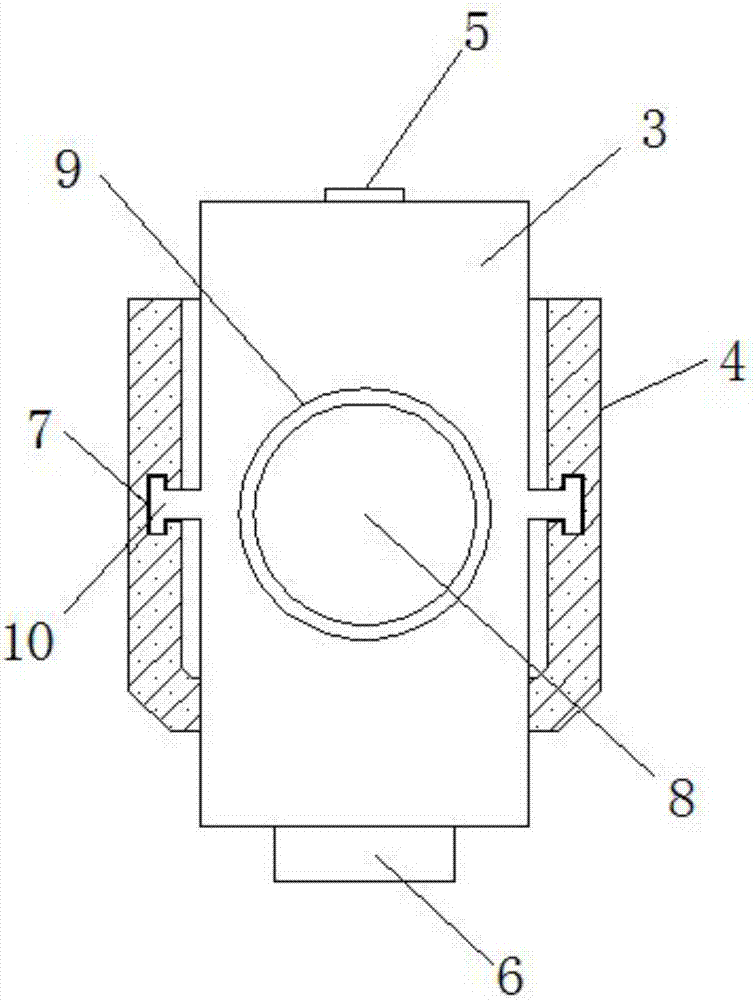

圖2為本實用新型提出的一種分切機放刀座的結構側剖圖；

圖3為本實用新型提出的一種分切機放刀座的結構左視圖。

圖中：刀軸座1、精密墊塊2、刀片3、刀座4、上限位板5、下限位板6、限位滑槽7、安裝孔8、環形凹槽9、限位滑塊10、擋板11、安裝軸12、螺紋套管13。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。

參照圖1-3，計一種分切機放刀座，包括刀軸座1，刀軸座1包括呈長條狀的刀座4和穿設在刀座4內的安裝軸12，且安裝軸12與刀座4的長棱線平行設置，刀座4上下兩端均設有開口，刀座4一端側壁的上下位置分別固定連接有寬度小于刀座4寬度的連接塊，兩個連接塊上分別安裝有上限位板5和下限位板6，上限位板5和下限位板6分別與安裝軸12平行設置，刀座4另一端設為開口。

安裝軸12上交替插接有多個精密墊塊2和多個刀片3，精密墊塊2呈管狀設置，刀片3的中部設有與安裝軸12直徑相匹配的安裝孔8，位于安裝孔外側的刀片3上設有用于安插精密墊塊2的環形凹槽9，刀片3的兩側設有呈T型的限位滑塊10，與限位滑塊10相對的刀座4內壁上設有與限位滑塊10匹配的限位滑槽7，安裝軸12上還插接有用于固定精密墊塊2和刀片3的擋板11，擋板11的上下兩端分別與上限位板5和下限位板6的端部通過螺釘連接，用于支撐上限位板5和下限位板6，防止上限位板5和下限位板6變形，位于擋板11外側的安裝軸12上螺紋連接有用于壓緊擋板11的螺紋套管13，用于緊固擋板11，防止螺釘?shù)袈鋾r擋板11松動，導致刀片3松動，影響工作，擋板11與刀座4之間通過螺釘連接，由于增加擋板11與刀座4之間的穩定性，擋板11的四個拐角處分別設有呈四邊形的缺口，便于靠近擋板11處刀片工作。

通過設有的限位滑槽7和限位滑塊10能夠防止刀片3晃動，使得刀片3的固定更加穩定，通過設有的刀軸座1能夠利用刀片3的四個刃角，用完一個刃角之后，放刀座可以旋轉角度，換另一個刃角工作來切膜，直到四個刃角都用完，更加的節省刀片3的使用量，節省了更換刀片的時間，該分切機放刀座，更換刀片3更加便捷，刀片3的利用率更高。

以上，僅為本實用新型較佳的具體實施方式，但本實用新型的保護范圍并不局限于此，任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內，根據本實用新型的技術方案及其實用新型構思加以等同替換或改變，都應涵蓋在本實用新型的保護范圍之內。

技術特征：

1.一種分切機放刀座，包括刀軸座(1)，其特征在于，所述刀軸座(1)包括呈長條狀的刀座(4)和穿設在刀座(4)內的安裝軸(12)，且安裝軸(12)與刀座(4)的長棱線平行設置，所述刀座(4)上下兩端均設有開口，所述刀座(4)一端側壁的上下位置分別固定連接有寬度小于刀座(4)寬度的連接塊，兩個連接塊上分別安裝有上限位板(5)和下限位板(6)，所述上限位板(5)和下限位板(6)分別與安裝軸(12)平行設置，所述刀座(4)另一端設為開口，所述安裝軸(12)上交替插接有多個精密墊塊(2)和多個刀片(3)，所述精密墊塊(2)呈管狀設置，所述刀片(3)的中部設有與安裝軸(12)直徑相匹配的安裝孔(8)，位于安裝孔外側的刀片(3)上設有用于安插精密墊塊(2)的環形凹槽(9)，所述刀片(3)的兩側設有呈T型的限位滑塊(10)，與限位滑塊(10)相對的刀座(4)內壁上設有與限位滑塊(10)匹配的限位滑槽(7)，所述安裝軸(12)上還插接有用于固定精密墊塊(2)和刀片(3)的擋板(11)，所述擋板(11)的上下兩端分別與上限位板(5)和下限位板(6)的端部通過螺釘連接。

2.根據權利要求1所述的一種分切機放刀座，其特征在于，位于擋板(11)外側的安裝軸(12)上螺紋連接有用于壓緊擋板(11)的螺紋套管(13)。

3.根據權利要求1所述的一種分切機放刀座，其特征在于，所述擋板(11)與刀座(4)之間通過螺釘連接。

4.根據權利要求1所述的一種分切機放刀座，其特征在于，所述擋板(11)的四個拐角處分別設有呈四邊形的缺口。

技術總結

本實用新型涉及放刀座技術領域，尤其是一種分切機放刀座，包括刀軸座，所述上限位板和下限位板分別與安裝軸平行設置，所述刀座另一端設為開口，所述安裝軸上交替插接有多個精密墊塊和多個刀片，所述精密墊塊呈管狀設置，所述刀片的中部設有與安裝軸直徑相匹配的安裝孔，位于安裝孔外側的刀片上設有用于安插精密墊塊的環形凹槽，所述刀片的兩側設有呈T型的限位滑塊，與限位滑塊相對的刀座內壁上設有與限位滑塊匹配的限位滑槽，所述安裝軸上還插接有用于固定精密墊塊和刀片的擋板，所述擋板的上下兩端分別與上限位板和下限位板的端部通過螺釘連接。該分切機放刀座，更換刀片更加便捷，刀片的利用率更高。

技術研發人員：曾治維

受保護的技術使用者：深圳市佳得設備科技有限公司

文檔號碼：201720287052

技術研發日：2017.03.23

技術公布日：2017.11.21
