本實用新型涉及紙張分切機設備技術領域，具體為一種紙張高速分切機的進紙導紙機構。

背景技術：

紙張分切機是將寬幅卷筒紙分切并復卷成寬度不等，直徑大小不等卷材的紙張加工設備。廣泛用于紙張加工界或印前印后的機械設備。傳統的紙張分切機的進料導紙機構為單一的導輥，紙張在高速進料過程中容易發生斷裂，傳輸效果差，且功能單一，因此，需要一種紙張高速分切機的進紙導紙機構。

技術實現要素：

本實用新型的目的在于提供一種紙張高速分切機的進紙導紙機構，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：

一種紙張高速分切機的進紙導紙機構，包括矩形框，所述矩形框底端面四周固定連接設置有若干支撐立柱，所述矩形框底端面右側在前后方向上設置的支撐立柱之間連接有第一導輥，所述矩形框前后側橫桿之間連接有清潔裝置，所述清潔裝置左右兩側分別設置有第二導輥和第三導輥，所述清潔裝置左側設置有張緊調節裝置，所述張緊調節裝置左側設置有第四導輥，所述矩形框底端面左側在前后方向上設置的支撐立柱之間連接有第五導輥。

優選的，所述清潔裝置包括中間板，所述中間板在矩形框前后側橫桿相對一側端面固定設置并通過第一螺栓固定連接，所述中間板上端一體化設置有第一豎板，前后側第一豎板相離一側端面通過第二螺栓固定設置有連接板，前后兩側連接板通過第三螺栓與矩形框前后側橫桿上端面固定連接，所述中間板下端一體化設置有第二豎板，前后側中間板相對一側端面固定連接有夾板，前后側夾板之間設置有縱桿。

優選的，前后側第二豎板相離一側端面通過第四螺栓連接有固定板，前后側固定板之間轉動連接有第六導輥。

優選的，所述縱桿上設置有通孔，所述縱桿前后兩端通過第五螺栓與前后側夾板固定連接，所述縱桿底端面固定設置有若干固定框，所述固定框為‘u’形框設置，所述固定框內前后側壁連接有轉軸，所述轉軸外表面設置有滾輪，若干滾輪下方設置有磨砂條。

優選的，所述張緊調節裝置包括轉動座，所述轉動座在矩形框前后側橫桿上端面安裝設置，前后側轉動座之間轉動連接有第七導輥。

優選的，所述第七導輥前后側外表面轉動設置有矩形板，前后側矩形板下端之間連接有第八導輥，前后側矩形板右側安裝有氣缸，所述氣缸在矩形框側壁安裝設置，所述矩形板中間設置有轉桿，所述氣缸輸出端與轉桿轉動鉸連接設置。

與現有技術相比，本實用新型的有益效果是：本實用新型結構簡單，構造清晰易懂，紙張在傳輸過程中通過清潔裝置進行紙張表面清潔作業，提高生產質量，此外，通過張緊調節裝置可以對紙張傳輸時的張緊度進行調節，避免傳輸速度不穩定時造成紙張堆疊或者斷裂，提高傳輸穩定性，操作簡單，值得推廣。

附圖說明

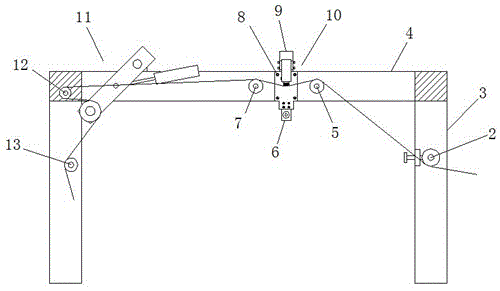

圖1為一種紙張高速分切機的進紙導紙機構的主視圖部分截面結構示意圖；

圖2為一種紙張高速分切機的進紙導紙機構的俯視圖結構示意圖；

圖3為一種紙張高速分切機的進紙導紙機構的清潔裝置結構示意圖。

圖中：1-磨砂條，2-第一導輥，3-支撐立柱，4-矩形框，5-第三導輥，6-固定板，7-第二導輥，8-第一螺栓，9-第一豎板，10-清潔裝置，11-張緊調節裝置，12-第四導輥，13-第五導輥，14-第七導輥，15-第八導輥，16-矩形板，17-轉桿，18-轉動座，19-氣缸，20-第四螺栓，21-第二豎板，22-中間板，23-第三螺栓，24-第二螺栓，25-連接板，26-夾板，27-第五螺栓，28-縱桿，29-通孔，30-固定塊，31-滾輪，32-轉軸，33-第六導輥。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦嵱眯滦椭械膶嵤├?，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1～3，本實用新型提供一種技術方案：一種紙張高速分切機的進紙導紙機構，包括矩形框4，所述矩形框4底端面四周固定連接設置有若干支撐立柱3，所述矩形框4底端面右側在前后方向上設置的支撐立柱3之間連接有第一導輥2，所述矩形框4前后側橫桿之間連接有清潔裝置10，所述清潔裝置10左右兩側分別設置有第二導輥7和第三導輥5，所述清潔裝置10左側設置有張緊調節裝置11，所述張緊調節裝置11左側設置有第四導輥12，所述矩形框4底端面左側在前后方向上設置的支撐立柱3之間連接有第五導輥13，所述清潔裝置10包括中間板22，所述中間板22在矩形框4前后側橫桿相對一側端面固定設置并通過第一螺栓8固定連接，所述中間板22上端一體化設置有第一豎板9，前后側第一豎板9相離一側端面通過第二螺栓24固定設置有連接板25，前后兩側連接板25通過第三螺栓23與矩形框4前后側橫桿上端面固定連接，所述中間板22下端一體化設置有第二豎板21，前后側中間板22相對一側端面固定連接有夾板26，前后側夾板26之間設置有縱桿28，前后側第二豎板21相離一側端面通過第四螺栓20連接有固定板6，前后側固定板6之間轉動連接有第六導輥33，所述縱桿28上設置有通孔29，所述縱桿28前后兩端通過第五螺栓27與前后側夾板26固定連接，所述縱桿28底端面固定設置有若干固定框30，所述固定框30為‘u’形框設置，所述固定框30內前后側壁連接有轉軸32，所述轉軸32外表面設置有滾輪31，若干滾輪31下方設置有磨砂條1，所述張緊調節裝置11包括轉動座18，所述轉動座18在矩形框4前后側橫桿上端面安裝設置，前后側轉動座18之間轉動連接有第七導輥14，所述第七導輥14前后側外表面轉動設置有矩形板16，前后側矩形板16下端之間連接有第八導輥15，前后側矩形板16右側安裝有氣缸19，所述氣缸19在矩形框4側壁安裝設置，所述矩形板16中間設置有轉桿17，所述氣缸19輸出端與轉桿17轉動鉸連接設置。

紙張沿著第一導輥2傳輸，隨后沿著第三導輥5和第二導輥7傳輸，第三導輥5和第二導輥7之間設置有清潔裝置10，因為第三導輥5和第二導輥7的高度高于磨砂條的高度，所以，紙張通過清潔裝置10中的磨砂條1時會被磨砂條1進行表面清潔，隨后沿第四導輥12和第八導輥15傳輸，最后從第五導輥13輸出，其中，氣缸19能夠推動矩形板17沿著第七導輥14轉動，從而調節第八導輥15的高度，實現紙張的張緊調節。

對于本領域技術人員而言，顯然本實用新型不限于上述示范性實施例的細節，而且在不背離本實用新型的精神或基本特征的情況下，能夠以其他的具體形式實現本實用新型。因此，無論從哪一點來看，均應將實施例看作是示范性的，而且是非限制性的，本實用新型的范圍由所附權利要求而不是上述說明限定，因此旨在將落在權利要求的等同要件的含義和范圍內的所有變化囊括在本實用新型內。不應將權利要求中的任何附圖標記視為限制所涉及的權利要求。

此外，應當理解，雖然本說明書按照實施方式加以描述，但并非每個實施方式僅包含一個獨立的技術方案，說明書的這種敘述方式僅僅是為清楚起見，本領域技術人員應當將說明書作為一個整體，各實施例中的技術方案也可以經適當組合，形成本領域技術人員可以理解的其他實施方式。

技術特征：

1.一種紙張高速分切機的進紙導紙機構，包括矩形框（4），其特征在于：所述矩形框（4）底端面四周固定連接設置有若干支撐立柱（3），所述矩形框（4）底端面右側在前后方向上設置的支撐立柱（3）之間連接有第一導輥（2），所述矩形框（4）前后側橫桿之間連接有清潔裝置（10），所述清潔裝置（10）左右兩側分別設置有第二導輥（7）和第三導輥（5），所述清潔裝置（10）左側設置有張緊調節裝置（11），所述張緊調節裝置（11）左側設置有第四導輥（12），所述矩形框（4）底端面左側在前后方向上設置的支撐立柱（3）之間連接有第五導輥（13）。

2.根據權利要求1所述的一種紙張高速分切機的進紙導紙機構，其特征在于：所述清潔裝置（10）包括中間板（22），所述中間板（22）在矩形框（4）前后側橫桿相對一側端面固定設置并通過第一螺栓（8）固定連接，所述中間板（22）上端一體化設置有第一豎板（9），前后側第一豎板（9）相離一側端面通過第二螺栓（24）固定設置有連接板（25），前后兩側連接板（25）通過第三螺栓（23）與矩形框（4）前后側橫桿上端面固定連接，所述中間板（22）下端一體化設置有第二豎板（21），前后側中間板（22）相對一側端面固定連接有夾板（26），前后側夾板（26）之間設置有縱桿（28）。

3.根據權利要求2所述的一種紙張高速分切機的進紙導紙機構，其特征在于：前后側第二豎板（21）相離一側端面通過第四螺栓（20）連接有固定板（6），前后側固定板（6）之間轉動連接有第六導輥（33）。

4.根據權利要求3所述的一種紙張高速分切機的進紙導紙機構，其特征在于：所述縱桿（28）上設置有通孔（29），所述縱桿（28）前后兩端通過第五螺栓（27）與前后側夾板（26）固定連接，所述縱桿（28）底端面固定設置有若干固定框（30），所述固定框（30）為‘u’形框設置，所述固定框（30）內前后側壁連接有轉軸（32），所述轉軸（32）外表面設置有滾輪（31），若干滾輪（31）下方設置有磨砂條（1）。

5.根據權利要求4所述的一種紙張高速分切機的進紙導紙機構，其特征在于：所述張緊調節裝置（11）包括轉動座（18），所述轉動座（18）在矩形框（4）前后側橫桿上端面安裝設置，前后側轉動座（18）之間轉動連接有第七導輥（14）。

6.根據權利要求5所述的一種紙張高速分切機的進紙導紙機構，其特征在于：所述第七導輥（14）前后側外表面轉動設置有矩形板（16），前后側矩形板（16）下端之間連接有第八導輥（15），前后側矩形板（16）右側安裝有氣缸（19），所述氣缸（19）在矩形框（4）側壁安裝設置，所述矩形板（16）中間設置有轉桿（17），所述氣缸（19）輸出端與轉桿（17）轉動鉸連接設置。

技術總結

本實用新型公開了一種紙張高速分切機的進紙導紙機構，包括矩形框，所述矩形框底端面四周固定連接設置有若干支撐立柱，所述矩形框底端面右側在前后方向上設置的支撐立柱之間連接有第一導輥，所述矩形框前后側橫桿之間連接有清潔裝置，所述清潔裝置左右兩側分別設置有第二導輥和第三導輥，所述清潔裝置左側設置有張緊調節裝置，所述張緊調節裝置左側設置有第四導輥，結構簡單，構造清晰易懂，紙張在傳輸過程中通過清潔裝置進行紙張表面清潔作業，提高生產質量，此外，通過張緊調節裝置可以對紙張傳輸時的張緊度進行調節，避免傳輸速度不穩定時造成紙張堆疊或者斷裂，提高傳輸穩定性，操作簡單，值得推廣。

技術研發人員：陳鐘;李勇

受保護的技術使用者：無錫中江彩印包裝有限公司

技術研發日：2019.07.08

技術公布日：2020.05.12
