1.本實用新型涉及膠帶生產設備的技術領域，特別是涉及一種新型雙軸交換復卷機。

背景技術：

2.復卷機一般用于：云母帶、紙張、薄膜的復卷分切、起到一切為二的作用，常用于將寬幅的卷材分切、更為后續的再次分切起到了重要的作用、是一種用于紙類、云母帶、薄膜專用設備。

3.復卷機在膠帶生產制造中得到廣泛應用，現有的復卷機是單收卷軸，在工作時，收卷完成后需要將設備停止工作，然后將收卷軸上的成品膠帶取下，并裝上第二卷收卷軸后再次開啟設備進行收卷，大大降低了收卷效率，導致裝置的實用性較差。

技術實現要素：

4.為解決上述技術問題，本實用新型提供一種通過自動切換收卷輥，提高工作效率，提高裝置實用性的雙軸交換復卷機。

5.本實用新型的一種新型雙軸交換復卷機，包括兩組機架、四組支撐桿、放卷輥、支撐輥、主軸、輔助分切輥、第一收卷輥、第二收卷輥、兩組伺服電機、收卷電機、兩組連接板和動力電機，四組支撐桿的兩端分別與兩組機架相對內側壁連接，兩組機架的左端均設置有u型滑槽，放卷輥的兩端可轉動安裝在兩組u型滑槽內，支撐輥、主軸和輔助分切輥的兩端分別與兩組機架的相對內側壁可轉動連接，主軸上均布設置有多組分切刀，動力電機的前端與機架的外壁連接，動力電機的輸出端延伸至機架的內側，并且與主軸的輸入端連接，第一收卷輥和第二收卷輥的兩端分別與兩組連接板的相對內側壁可轉動連接，第一收卷輥和第二收卷輥上均設置有從動齒輪，兩組伺服電機的連接端分別與兩組機架的相對外側壁連接，兩組伺服電機的輸出端均延伸至兩組機架的內側，并且分別與兩組連接板的相對外側壁連接，收卷電機的前端與機架的外壁連接，收卷電機的輸出端延伸至機架的內側，并且在收卷電機的輸出端上設置有主動齒輪，所述主動齒輪和第一收卷輥上的從動齒輪嚙合連接。

6.本實用新型的一種新型雙軸交換復卷機，還包括控電箱，控電箱的后端與機架的側壁連接，控電箱的內部設置有空腔，控電箱的前端設置有操作口，所述操作口與控電箱的空腔連通，控電箱的空腔內設置有電氣終端控制系統。

7.本實用新型的一種新型雙軸交換復卷機，控電箱的前端設置有觸摸顯示屏，所述觸摸顯示屏與電氣終端控制系統電連接。

8.本實用新型的一種新型雙軸交換復卷機，還包括門，門的側壁與控電箱的操作口通過鉸鏈可轉動連接。

9.本實用新型的一種新型雙軸交換復卷機，門上設置有門鎖。

10.本實用新型的一種新型雙軸交換復卷機，還包括報警信號燈，報警信號燈的底端與控電箱的頂端連接。

11.本實用新型的一種新型雙軸交換復卷機，還包括防護罩，防護罩的側壁與兩組機架的相對內側壁連接，所述防護罩的底端設置有與多組分切刀旋轉軌跡相匹配的弧面。

12.本實用新型的一種新型雙軸交換復卷機，還包括四組地腳，四組地腳的頂端分別與下方的兩組支撐桿的底端螺紋連接。

13.與現有技術相比本實用新型的有益效果為：將纏繞有膠帶的放卷輥安裝在兩組機架的u型滑槽內，牽引出膠帶的輸出端經支撐輥的外壁后至主軸和輔助分切輥之間，主軸上的多組分切刀與輔助分切輥配合將膠帶分切成若干份尺寸相等的成品膠帶，分切的成品膠帶纏繞在第一收卷輥上，打開動力電機，動力電機輸出動力輸送至主軸，主軸帶動多組分切刀旋轉，之后打開收卷電機，收卷電機輸出動力輸送至主動齒輪，主動齒輪通過從動齒輪帶動第一收卷輥旋轉，第一收卷輥牽引放卷輥上的膠帶進行分切，分切后的膠帶復卷在第一收卷輥上，待第一收卷輥上的膠帶復卷圈數達到要求時，同時打開兩組伺服電機，兩組伺服電機輸出相等的扭矩帶動兩組連接板旋轉半周，割斷第一收卷輥上復卷膠帶的輸入端，分切后的膠帶復卷在第二收卷輥上，第二收卷輥上的從動齒輪與主動齒輪嚙合，收卷電機帶動第二收卷輥旋轉，第二收卷輥牽引放卷輥上的膠帶繼續分切復卷，取下第一收卷輥上的成品膠帶，完成自動切換收卷輥，提高工作效率，提高裝置的實用性。

附圖說明

14.圖1是本實用新型的結構示意圖；

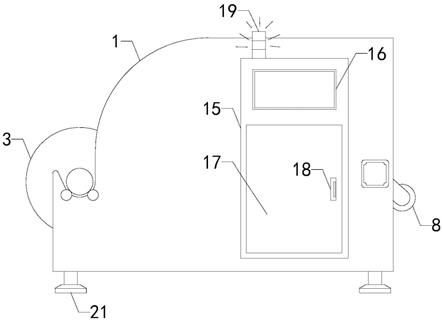

15.圖2是本實用新型的主視結構示意圖；

16.圖3是本實用新型的右視結構示意圖；

17.圖4是本實用新型的俯視結構示意圖；

18.圖5是圖3中a的局部放大結構示意圖；

19.附圖中標記：1、機架；2、支撐桿；3、放卷輥；4、支撐輥；5、主軸；6、輔助分切輥；7、第一收卷輥；8、第二收卷輥；9、伺服電機；10、收卷電機；11、連接板；12、主動齒輪；13、從動齒輪；14、動力電機；15、控電箱；16、觸摸顯示屏；17、門；18、門鎖；19、報警信號燈；20、防護罩；21、地腳。

具體實施方式

20.下面結合附圖和實施例，對本實用新型的具體實施方式作進一步詳細描述。以下實施例用于說明本實用新型，但不用來限制本實用新型的范圍。

21.如圖1至圖5所示，本實用新型的一種新型雙軸交換復卷機，包括兩組機架1、四組支撐桿2、放卷輥3、支撐輥4、主軸5、輔助分切輥6、第一收卷輥7、第二收卷輥8、兩組伺服電機9、收卷電機10、兩組連接板11和動力電機14，四組支撐桿2的兩端分別與兩組機架1相對內側壁連接，兩組機架1的左端均設置有u型滑槽，放卷輥3的兩端可轉動安裝在兩組u型滑槽內，支撐輥4、主軸5和輔助分切輥6的兩端分別與兩組機架1的相對內側壁可轉動連接，主軸5上均布設置有多組分切刀，動力電機14的前端與機架1的外壁連接，動力電機14的輸出端延伸至機架1的內側，并且與主軸5的輸入端連接，第一收卷輥7和第二收卷輥8的兩端分別與兩組連接板11的相對內側壁可轉動連接，第一收卷輥7和第二收卷輥8上均設置有從動

齒輪13，兩組伺服電機9的連接端分別與兩組機架1的相對外側壁連接，兩組伺服電機9的輸出端均延伸至兩組機架1的內側，并且分別與兩組連接板11的相對外側壁連接，收卷電機10的前端與機架1的外壁連接，收卷電機10的輸出端延伸至機架1的內側，并且在收卷電機10的輸出端上設置有主動齒輪12，所述主動齒輪12和第一收卷輥7上的從動齒輪13嚙合連接；將纏繞有膠帶的放卷輥3安裝在兩組機架1的u型滑槽內，牽引出膠帶的輸出端經支撐輥4的外壁后至主軸5和輔助分切輥6之間，主軸5上的多組分切刀與輔助分切輥6配合將膠帶分切成若干份尺寸相等的成品膠帶，分切的成品膠帶纏繞在第一收卷輥7上，打開動力電機14，動力電機14輸出動力輸送至主軸5，主軸5帶動多組分切刀旋轉，之后打開收卷電機10，收卷電機10輸出動力輸送至主動齒輪12，主動齒輪12通過從動齒輪13帶動第一收卷輥7旋轉，第一收卷輥7牽引放卷輥3上的膠帶進行分切，分切后的膠帶復卷在第一收卷輥7上，待第一收卷輥7上的膠帶復卷圈數達到要求時，同時打開兩組伺服電機9，兩組伺服電機9輸出相等的扭矩帶動兩組連接板11旋轉半周，割斷第一收卷輥7上復卷膠帶的輸入端，分切后的膠帶復卷在第二收卷輥8上，第二收卷輥8上的從動齒輪13與主動齒輪12嚙合，收卷電機10帶動第二收卷輥8旋轉，第二收卷輥8牽引放卷輥3上的膠帶繼續分切復卷，取下第一收卷輥7上的成品膠帶，完成自動切換收卷輥，提高工作效率，提高裝置的實用性。

22.本實用新型的一種新型雙軸交換復卷機，還包括控電箱15，控電箱15的后端與機架1的側壁連接，控電箱15的內部設置有空腔，控電箱15的前端設置有操作口，所述操作口與控電箱15的空腔連通，控電箱15的空腔內設置有電氣終端控制系統；通過設置控電箱15，控電箱15空腔內的電氣終端控制系統自動控制裝置的啟停和自動切換兩組收卷輥，實現自動化運行，提高裝置的實用性。

23.本實用新型的一種新型雙軸交換復卷機，控電箱15的前端設置有觸摸顯示屏16，所述觸摸顯示屏16與電氣終端控制系統電連接；通過設置觸摸顯示屏16，便于對裝置進行編程輸入，提高裝置的便利性。

24.本實用新型的一種新型雙軸交換復卷機，還包括門17，門17的側壁與控電箱15的操作口通過鉸鏈可轉動連接；通過設置門17，防止空氣中的粉塵進入控電箱15的空腔內附著在電氣終端控制系統上，影響設備的散熱，提高裝置的安全性。

25.本實用新型的一種新型雙軸交換復卷機，門17上設置有門鎖18；通過設置門鎖18，防止門17因裝置的振動而導致無法關閉，提高裝置的實用性。

26.本實用新型的一種新型雙軸交換復卷機，還包括報警信號燈19，報警信號燈19的底端與控電箱15的頂端連接；通過設置報警信號燈19，當設備運轉過程中出現故障發出報警信號，便于操作員及時發現，提高裝置的可靠性。

27.本實用新型的一種新型雙軸交換復卷機，還包括防護罩20，防護罩20的側壁與兩組機架1的相對內側壁連接，所述防護罩20的底端設置有與多組分切刀旋轉軌跡相匹配的弧面；通過設置防護罩20，防止多組分切刀在運轉過程中對操作員造成傷害，提高裝置的安全性。

28.本實用新型的一種新型雙軸交換復卷機，還包括四組地腳21，四組地腳21的頂端分別與下方的兩組支撐桿2的底端螺紋連接；通過設置四組地腳21，使裝置的水平高度可進行調節，提高裝置的穩定性。

29.本實用新型的一種新型雙軸交換復卷機，其在工作時，首先將纏繞有膠帶的放卷

輥安裝在兩組機架的u型滑槽內，之后牽引出膠帶的輸出端經支撐輥的外壁后至主軸和輔助分切輥之間，主軸上的多組分切刀與輔助分切輥配合將膠帶分切成若干份尺寸相等的成品膠帶，分切的成品膠帶纏繞在第一收卷輥上，然后打開動力電機，動力電機輸出動力輸送至主軸，主軸帶動多組分切刀旋轉，之后打開收卷電機，收卷電機輸出動力輸送至主動齒輪，主動齒輪通過從動齒輪帶動第一收卷輥旋轉，第一收卷輥牽引放卷輥上的膠帶進行分切，分切后的膠帶復卷在第一收卷輥上，待第一收卷輥上的膠帶復卷圈數達到要求時，同時打開兩組伺服電機，兩組伺服電機輸出相等的扭矩帶動兩組連接板旋轉半周，割斷第一收卷輥上復卷膠帶的輸入端，分切后的膠帶復卷在第二收卷輥上，第二收卷輥上的從動齒輪與主動齒輪嚙合，收卷電機帶動第二收卷輥旋轉，第二收卷輥牽引放卷輥上的膠帶繼續分切復卷，取下第一收卷輥上的成品膠帶即可。

30.本實用新型的一種新型雙軸交換復卷機，其安裝方式、連接方式或設置方式均為常見機械方式，只要能夠達成其有益效果的均可進行實施；本實用新型的一種新型雙軸交換復卷機的伺服電機、收卷電機、動力電機和觸摸顯示屏為市面上采購，本行業內技術人員只需按照其附帶的使用說明書進行安裝和操作即可。

31.以上所述僅是本實用新型的優選實施方式，應當指出，對于本技術領域的普通技術人員來說，在不脫離本實用新型技術原理的前提下，還可以做出若干改進和變型，這些改進和變型也應視為本實用新型的保護范圍。

技術特征：

1.一種新型雙軸交換復卷機，其特征在于，包括兩組機架(1)、四組支撐桿(2)、放卷輥(3)、支撐輥(4)、主軸(5)、輔助分切輥(6)、第一收卷輥(7)、第二收卷輥(8)、兩組伺服電機(9)、收卷電機(10)、兩組連接板(11)和動力電機(14)，四組支撐桿(2)的兩端分別與兩組機架(1)相對內側壁連接，兩組機架(1)的左端均設置有u型滑槽，放卷輥(3)的兩端可轉動安裝在兩組u型滑槽內，支撐輥(4)、主軸(5)和輔助分切輥(6)的兩端分別與兩組機架(1)的相對內側壁可轉動連接，主軸(5)上均布設置有多組分切刀，動力電機(14)的前端與機架(1)的外壁連接，動力電機(14)的輸出端延伸至機架(1)的內側，并且與主軸(5)的輸入端連接，第一收卷輥(7)和第二收卷輥(8)的兩端分別與兩組連接板(11)的相對內側壁可轉動連接，第一收卷輥(7)和第二收卷輥(8)上均設置有從動齒輪(13)，兩組伺服電機(9)的連接端分別與兩組機架(1)的相對外側壁連接，兩組伺服電機(9)的輸出端均延伸至兩組機架(1)的內側，并且分別與兩組連接板(11)的相對外側壁連接，收卷電機(10)的前端與機架(1)的外壁連接，收卷電機(10)的輸出端延伸至機架(1)的內側，并且在收卷電機(10)的輸出端上設置有主動齒輪(12)，所述主動齒輪(12)和第一收卷輥(7)上的從動齒輪(13)嚙合連接。2.如權利要求1所述的一種新型雙軸交換復卷機，其特征在于，還包括控電箱(15)，控電箱(15)的后端與機架(1)的側壁連接，控電箱(15)的內部設置有空腔，控電箱(15)的前端設置有操作口，所述操作口與控電箱(15)的空腔連通，控電箱(15)的空腔內設置有電氣終端控制系統。3.如權利要求2所述的一種新型雙軸交換復卷機，其特征在于，控電箱(15)的前端設置有觸摸顯示屏(16)，所述觸摸顯示屏(16)與電氣終端控制系統電連接。4.如權利要求3所述的一種新型雙軸交換復卷機，其特征在于，還包括門(17)，門(17)的側壁與控電箱(15)的操作口通過鉸鏈可轉動連接。5.如權利要求4所述的一種新型雙軸交換復卷機，其特征在于，門(17)上設置有門鎖(18)。6.如權利要求5所述的一種新型雙軸交換復卷機，其特征在于，還包括報警信號燈(19)，報警信號燈(19)的底端與控電箱(15)的頂端連接。7.如權利要求6所述的一種新型雙軸交換復卷機，其特征在于，還包括防護罩(20)，防護罩(20)的側壁與兩組機架(1)的相對內側壁連接，所述防護罩(20)的底端設置有與多組分切刀旋轉軌跡相匹配的弧面。8.如權利要求7所述的一種新型雙軸交換復卷機，其特征在于，還包括四組地腳(21)，四組地腳(21)的頂端分別與下方的兩組支撐桿(2)的底端螺紋連接。

技術總結

本實用新型涉及膠帶生產設備的技術領域，特別是涉及一種新型雙軸交換復卷機，其通過自動切換收卷輥，提高工作效率，提高裝置的實用性；包括兩組機架、四組支撐桿、放卷輥、支撐輥、主軸、輔助分切輥、第一收卷輥、第二收卷輥、兩組伺服電機、收卷電機、兩組連接板和動力電機，四組支撐桿的兩端分別與兩組機架相對內側壁連接，兩組機架的左端均設置有U型滑槽，放卷輥的兩端可轉動安裝在兩組U型滑槽內，支撐輥、主軸和輔助分切輥的兩端分別與兩組機架的相對內側壁可轉動連接，主軸上均布設置有多組分切刀，動力電機的前端與機架的外壁連接，動力電機的輸出端延伸至機架的內側，并且與主軸的輸入端連接。入端連接。入端連接。

技術研發人員：趙滿俊

受保護的技術使用者：太倉煜煜塑膠有限公司

技術研發日：2020.09.21

技術公布日：2021/6/4
