本實用新型設計一種自動上軸下料機構，特別涉及一種不干膠紙分切或復卷機的自動上軸芯機構，屬于不干膠紙生產加工設備技術領域。

背景技術：

傳統的不干膠紙分切或復卷機的自動上軸下料機構結構過于簡單，機械化程度低，需要工人時刻觀察定時手工上下料，定操作難度較大。

技術實現要素：

本實用新型要解決的技術問題是克服現有技術的缺陷，提供一種不干膠紙分切或復卷機的自動上軸下料機構，以解決上述背景技術中提到的問題。

為了解決上述技術問題，本實用新型提供了如下的技術方案：

本實用新型一種不干膠紙分切或復卷機的自動上軸芯機構，包括工作臺，所述工作臺上端固定安裝有軸芯接板，所述軸芯接板上端轉動連接有料倉移動板，所述料倉移動板上端分別固定裝配有第一料倉和第二料倉，所述第一料倉和第二料倉下端輸出口一側固定安裝有頂料氣缸，所述頂料氣缸輸出端固定連接有頂料板，所述頂料氣缸一側固定安裝有左右滑軌，所述左右滑軌一側固定安裝有報警器，所述頂料氣缸另一側固定安裝有上下滑軌，所述工作臺上端固定安裝有轉軸，所述轉軸上端安裝有軸芯夾爪，所述工作臺上端固定安裝有推料倉機構，所述推料倉機構輸出端與料倉移動板固定連接，所述工作臺上端面邊角處轉動安裝有旋轉氣缸，所述旋轉氣缸輸出端固定安裝有伸縮氣缸，所述伸縮氣缸輸出端固定連接有夾爪氣缸，所述夾爪氣缸輸出端連接有夾爪。

作為本實用新型的一種優選技術方案，所述工作臺靠近一側邊處設有料口，所述料口與軸芯相適配設計。

作為本實用新型的一種優選技術方案，所述工作臺下端面固定安裝有出口，所述出口安裝在與料口下端面對應的位置。

作為本實用新型的一種優選技術方案，所述報警器輸入端口伸入至第一料倉和第二料倉內部底板處。

作為本實用新型的一種優選技術方案，所述軸芯夾爪12一側固定安裝有軸芯感應器18。

本實用新型的有益效果是：本實用新型一種不干膠紙分切或復卷機的自動上軸芯機構，具有上料效率高，機械化程度高，操作簡單的特點，在具體的使用過程中，與傳統的不干膠紙分切或復卷機的上軸芯機構相比較而言，本不干膠紙分切或復卷機的自動上軸芯機構，增設多處的感應器，通過各感應器的感應，對各個單元的驅動結構進行程序化的調節，提高機構整體的工作效率。

附圖說明

附圖用來提供對本實用新型的進一步理解，并且構成說明書的一部分，與本實用新型的實施例一起用于解釋本實用新型，并不構成對本實用新型的限制。在附圖中：

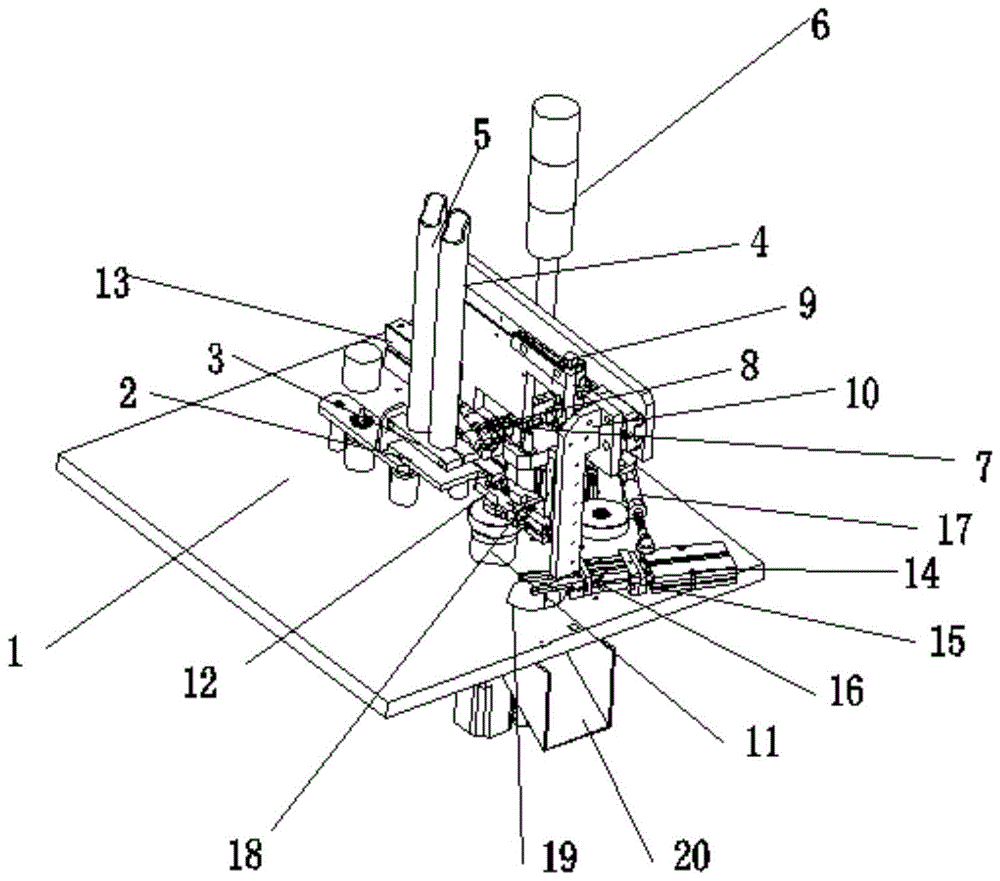

圖1是本實用新型的第一視角立體結構示意圖；

圖2是本實用新型的第二視角立體結構示意圖。

圖中：1、工作臺；2、軸芯接板；3、料倉移動板；4、第一料倉；5、第二料倉；6、報警器；7、頂料氣缸；8、頂料板；9、左右滑軌；10、上下滑軌；11、轉軸；12、軸芯夾爪；13、推料倉機構；14、伸縮氣缸；15、夾爪氣缸；16、夾爪；17、旋轉氣缸；18、軸芯感應器；19、出料口；20、出口。

具體實施方式

以下結合附圖對本實用新型的優選實施例進行說明，應當理解，此處所描述的優選實施例僅用于說明和解釋本實用新型，并不用于限定本實用新型。

實施例

如圖1-2所示，本實用新型一種不干膠紙分切或復卷機的自動上軸芯機構，包括工作臺1，所述工作臺1上端固定安裝有軸芯接板2，所述軸芯接板2上端轉動連接有料倉移動板3，所述料倉移動板3上端分別固定裝配有第一料倉4和第二料倉5，所述第一料倉4和第二料倉5下端輸出口一側固定安裝有頂料氣缸7，所述頂料氣缸7輸出端固定連接有頂料板8，所述頂料氣缸7一側固定安裝有左右滑軌9，所述左右滑軌9一側固定安裝有報警器6，所述頂料氣缸7另一側固定安裝有上下滑軌10，所述工作臺1上端固定安裝有轉軸11，所述轉軸11上端安裝有軸芯夾爪12，所述工作臺1上端固定安裝有推料倉機構13，所述推料倉機構13輸出端與左右滑軌9固定連接，所述工作臺1上端面邊角處轉動安裝有旋轉氣缸17，所述旋轉氣缸17輸出端固定安裝有伸縮氣缸14，所述伸縮氣缸14輸出端固定連接有夾爪氣缸15，所述夾爪氣缸15輸出端連接有夾爪16。

所述工作臺1靠近一側邊處設有料口19，所述料口19與紙卷相適配設計，所述工作臺1下端面固定安裝有出口20，所述出口20安裝在與料口19下端面對應的位置，所述報警器6輸入端口伸入至第一料倉4和第二料倉5內部底板處，所述軸芯夾爪12一側固定安裝有軸芯感應器18。

具體的，本實用新型使用時，人工將第一料倉4和第二料倉5放滿軸芯，軸芯夾爪12通過氣缸在滑軌9上移動到料倉移動板3下方，頂料氣缸7退回頂料板8，掉落一個到軸芯接板2上后，并會在軸芯夾爪12內，同時頂料氣缸7推動頂料板8固定料倉內的軸芯，使不再下落，軸芯夾爪12夾住軸芯，退回，通過滑軌7下降軸芯夾爪12放到轉軸11上，同時轉軸11微轉動，確保軸芯固定在轉軸11上，軸芯夾爪12上升復位，待軸芯繞滿紙帶，轉軸11下降到工作臺1下方，夾爪16抓取繞完的紙卷，通過伸縮氣缸14和旋轉氣缸17推動，到達料口19位置松開，紙卷掉落到出口20，另外軸芯夾爪12上帶有軸芯感應器18，軸芯感應器18未感應到軸芯時，推料倉機構13推動料倉移動板3，抓取料倉5的料，待第一料倉4和第二料倉5全部沒有料時，料倉復位，報警器6報警，人工上料?？衫^續往復上軸和下紙卷料，完成自動上下料過程。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換。凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。

技術特征：

1.一種不干膠紙分切或復卷機的自動上軸下料機構，包括工作臺(1)，其特征在于，所述工作臺(1)上端固定安裝有軸芯接板(2)，所述軸芯接板(2)上端轉動連接有料倉移動板(3)，所述料倉移動板(3)上端分別固定裝配有第一料倉(4)和第二料倉(5)，所述第一料倉(4)和第二料倉(5)下端輸出口一側固定安裝有頂料氣缸(7)，所述頂料氣缸(7)輸出端固定連接有頂料板(8)，所述頂料氣缸(7)一側固定安裝有左右滑軌(9)，所述左右滑軌(9)一側固定安裝有報警器(6)，所述頂料氣缸(7)另一側固定安裝有上下滑軌(10)，所述工作臺(1)上端固定安裝有轉軸(11)，所述轉軸(11)上端安裝有軸芯夾爪(12)，所述工作臺(1)上端固定安裝有推料倉機構(13)，所述推料倉機構(13)輸出端與料倉移動板(3)固定連接，所述工作臺(1)上端面邊角處轉動安裝有旋轉氣缸(17)，所述旋轉氣缸(17)輸出端固定安裝有伸縮氣缸(14)，所述伸縮氣缸(14)輸出端固定連接有夾爪氣缸(15)，所述夾爪氣缸(15)輸出端連接有夾爪(16)。

2.根據權利要求1所述的一種不干膠紙分切或復卷機的自動上軸下料機構，其特征在于，所述工作臺(1)靠近一側邊處設有料口(19)，所述料口(19)與紙卷相適配設計。

3.根據權利要求1所述的一種不干膠紙分切或復卷機的自動上軸下料機構，其特征在于，所述工作臺(1)下端面固定安裝有出口(20)，所述出口(20)安裝在與料口(19)下端面對應的位置。

4.根據權利要求1所述的一種不干膠紙分切或復卷機的自動上軸下料機構，其特征在于，所述報警器(6)輸入端口伸入至第一料倉(4)和第二料倉(5)內部底板處。

5.根據權利要求1所述的一種不干膠紙分切或復卷機的自動上軸下料機構，其特征在于，所述軸芯夾爪(12)一側固定安裝有軸芯感應器(18)。

技術總結

本實用新型公開了一種不干膠紙分切或復卷機的自動上軸下料機構，包括工作臺，工作臺上端固定安裝有軸芯接板，軸芯接板上端轉動連接有料倉移動板，料倉移動板上端分別固定裝配有第一料倉和第二料倉，第一料倉和第二料倉下端輸出口一側固定安裝有頂料氣缸，頂料氣缸輸出端固定連接有頂料板，頂料氣缸一側固定安裝有左右滑軌，左右滑軌一側固定安裝有報警器，頂料氣缸另一側固定安裝有上下滑軌，工作臺上端固定安裝有轉軸，本實用新型一種不干膠紙分切或復卷機的自動上軸芯機構，本不干膠紙分切或復卷機的自動上軸芯機構，增設多處的感應器，通過各感應器的感應，對各個單元的驅動結構進行程序化的調節，提高機構整體的工作效率。

技術研發人員：張斌

受保護的技術使用者：昆山卓浪智控技術有限公司

技術研發日：2018.07.27
