本技術涉及防火巖棉條的分切機，具體為防火巖棉條的分切機，屬于分切機。

背景技術：

1、分切機是一種將寬幅紙張、云母帶或薄膜分切成多條窄幅材料的機械設備，常用于造紙機械、電線電纜云母帶及印刷包裝機械。分切機主要的運用于：無紡布；云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶(無紡布，紙張，絕緣材料、云母帶、薄膜等等)的分切，巖棉條是以天然玄武巖為主要原料，經高溫熔融后，由高速離心設備制成人造無機纖維，同時加入特制的粘結劑和防塵油，再經加溫固化，制作成各種規格，不同要求的巖棉保溫制品，巖棉條使用時根據使用需要經分切機進行分切。

2、現有技術的分切機有以下缺點：1、巖棉條持續分切過程中產生切割碎屑，碎屑進入空氣中隨人們呼吸進入人體，危害人們健康；2、巖棉條分切時常通過人們手動送料，推料使巖棉條移動進行分切，分切時巖棉條易歪斜，因此，針對上述問題進行改進。

技術實現思路

1、本實用新型的目的就在于為了解決上述問題而提供防火巖棉條的分切機，風機啟動可帶動分切后的粉塵進入集塵罩內進行收集；電機a轉動帶動側板a和側板b間相互靠近，從而對巖棉條兩側位置進行固定，避免其分切時歪斜。

2、本實用新型通過以下技術方案來實現上述目的，防火巖棉條的分切機，包括輸送架，所述輸送架固定連接有支架，所述支架安裝有電機a，所述電機a的輸出端固定連接有轉軸b，所述轉軸b通過皮帶傳動連接有輔助軸，所述轉軸b安裝有齒輪，所述齒輪右側嚙合連接有齒板a，所述齒板a固定連接有側板a，所述輸送架安裝有機體，所述輸送架固定連接有集塵罩，所述集塵罩內轉動連接有主動軸，所述主動軸通過濾布傳動連接有從動軸，所述濾布位于空氣過濾棉的上方，所述集塵罩與風機互通。

3、優選的，所述輔助軸轉動連接有支架，所述齒輪右側嚙合連接有齒板b，所述齒板b固定連接有側板b。

4、優選的，所述支架內側固定連接有滑架，所述滑架滑動連接有側板a，所述側板a位于側板b的后方。

5、優選的，所述機體內轉動連接有轉軸a，所述轉軸a安裝有刀片。

6、優選的，所述集塵罩安裝有電機b，所述電機b的輸出端固定連接有主動軸。

7、優選的，所述集塵罩內兩側安裝有導板，所述導板位于濾布的上方。

8、本實用新型的有益效果是：

9、1、風機啟動可帶動分切后的粉塵進入集塵罩內進行收集；輸送架上固定有機體，機體位于刀片的外側，巖棉條持續右移進入機體內經旋轉的刀片進行切割，機體可對切割粉塵進行遮擋，持續切割過程中風機啟動，風機與集塵罩互通，即集塵罩的上方產生吸力，可對上方空氣進行抽取，切割后的碎屑及含有切割粉塵的空氣在吸力作用下下移進入集塵罩內，空氣持續下移后經過濾布，濾布具有細密的網眼可對碎屑進行攔截過濾，同時集塵罩外側的電機b啟動，電機b啟動可帶動連接的主動軸轉動，主動軸轉動帶動連接的濾布和從動軸轉動，濾布持續旋轉過程中上表面與導板接觸，導板可持續對濾布表面進行刮取，避免其堵塞，過濾后的空氣再次下移經過空氣過濾棉，空氣過濾棉可對空氣再次過濾，可避免切割碎屑飄在空氣中危害工人健康。

10、2、電機a轉動帶動側板a和側板b間相互靠近，從而對巖棉條兩側位置進行固定，避免其分切時歪斜；對巖棉條進行分切時，把巖棉條放入輸送架內，放置后支架上電機a啟動，電機a轉動帶動連接的轉軸b轉動，轉軸b通過皮帶與輔助軸連接，轉軸b和輔助軸底端結構相同，均安裝有齒輪且齒輪與齒板嚙合，電機a順時針轉動帶動連接的轉軸b轉動，轉軸b底端的齒輪兩側分別與齒板a和齒板b嚙合，齒輪順時針轉動帶動一側的齒板a向內移動，另一側的齒板b也向內移動，齒板a內移帶動連接的側板a內移靠近巖棉條一側，齒板b內移帶動連接的側板b內移靠近巖棉條另一側，側板持續內移與巖棉條兩側相貼，可固定其位置，使其沿側板水平右移輸送進機體內進行分切。

技術特征：

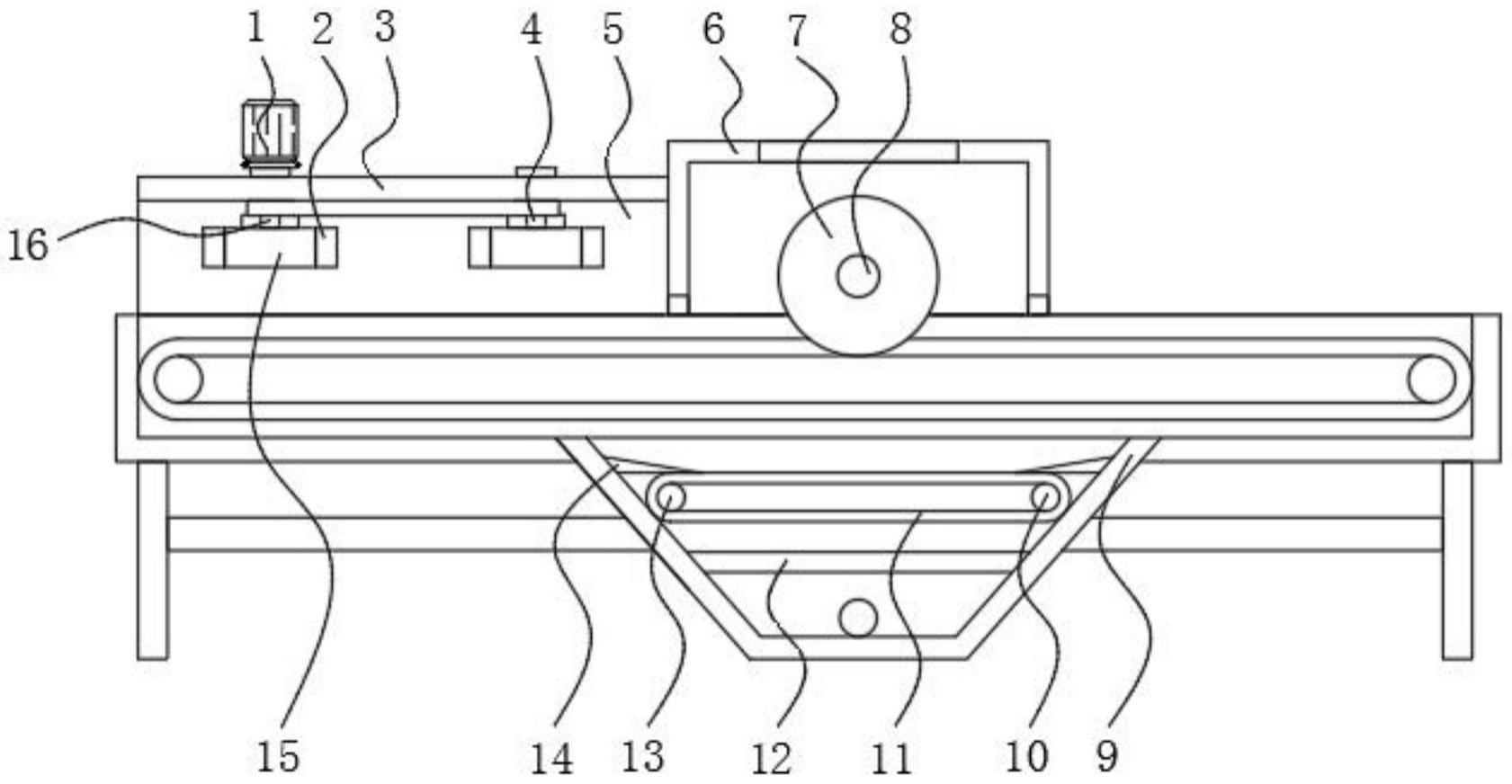

1.防火巖棉條的分切機，包括輸送架(17)，其特征在于：所述輸送架(17)固定連接有支架(3)，所述支架(3)安裝有電機a(1)，所述電機a(1)的輸出端固定連接有轉軸b(16)，所述轉軸b(16)通過皮帶(21)傳動連接有輔助軸(4)，所述轉軸b(16)安裝有齒輪(15)，所述齒輪(15)右側嚙合連接有齒板a(2)，所述齒板a(2)固定連接有側板a(5)，所述輸送架(17)安裝有機體(6)，所述輸送架(17)固定連接有集塵罩(9)，所述集塵罩(9)內轉動連接有主動軸(13)，所述主動軸(13)通過濾布(11)傳動連接有從動軸(10)，所述濾布(11)位于空氣過濾棉(12)的上方，所述集塵罩(9)與風機(19)互通。

2.根據權利要求1所述的防火巖棉條的分切機，其特征在于：所述輔助軸(4)轉動連接有支架(3)，所述齒輪(15)右側嚙合連接有齒板b(22)，所述齒板b(22)固定連接有側板b(23)。

3.根據權利要求1所述的防火巖棉條的分切機，其特征在于：所述支架(3)內側固定連接有滑架(20)，所述滑架(20)滑動連接有側板a(5)，所述側板a(5)位于側板b(23)的后方。

4.根據權利要求1所述的防火巖棉條的分切機，其特征在于：所述機體(6)內轉動連接有轉軸a(8)，所述轉軸a(8)安裝有刀片(7)。

5.根據權利要求1所述的防火巖棉條的分切機，其特征在于：所述集塵罩(9)安裝有電機b(18)，所述電機b(18)的輸出端固定連接有主動軸(13)。

6.根據權利要求1所述的防火巖棉條的分切機，其特征在于：所述集塵罩(9)內兩側安裝有導板(14)，所述導板(14)位于濾布(11)的上方。

技術總結

本技術公開了防火巖棉條的分切機，包括輸送架，所述輸送架固定連接有支架，所述支架安裝有電機a，所述電機a的輸出端固定連接有轉軸b，所述轉軸b通過皮帶傳動連接有輔助軸，所述轉軸b安裝有齒輪，所述齒輪右側嚙合連接有齒板a，所述齒板a固定連接有側板a，所述輸送架安裝有機體，所述輸送架固定連接有集塵罩，所述集塵罩內轉動連接有主動軸，所述主動軸通過濾布傳動連接有從動軸，所述濾布位于空氣過濾棉的上方，所述集塵罩與風機互通。風機啟動可帶動分切后的粉塵進入集塵罩內進行收集；電機a轉動帶動側板a和側板b間相互靠近，從而對巖棉條兩側位置進行固定，避免其分切時歪斜。
