1.本實用新型涉及分切機技術領域，具體為一種新型收銀紙分切機。

背景技術：

2.收銀紙的加工是采用收銀紙分切機將大幅的原紙分切成一定長度的小卷收銀紙的過程，收銀紙分切機包括原紙上料機構、原紙輸送機構、切刀機構以及小卷成卷機構，切刀機構的切刀輥上安裝有多個間距可調的圓盤形切刀，原紙分切過程中，紙幅兩側的多余紙邊會被切刀輥上兩端的切刀裁下，為了避免被裁切的紙邊卷入原紙輸送機構中，對成品質量造成影響，現有技術中分切機機不能根據紙張的大小夾持紙張，且結構復雜，同時操作麻煩，工作耗時較長，并且現有分切機不能實現切割刀具的上下往復移動，結構復雜，有益效果不明顯，實用性較差。

技術實現要素：

3.本實用新型的目的在于提供一種新型收銀紙分切機，以解決上述背景技術中提出的問題。

4.為實現上述目的，本實用新型提供如下技術方案：一種新型收銀紙分切機，包括底座，所述底座的頂端螺栓連接有機殼，所述機殼的內腔中心位置焊接有橫板，所述機殼的右端螺栓連接有第一減速電機，所述第一減速電機的輸出端過盈配合有轉軸的一端，所述轉軸的另一端貫穿機殼并軸接在機殼的內壁，所述轉軸的外壁左右兩側焊接有第五齒輪，所述第五齒輪的外壁嚙合有導軌，所述導軌的頂端焊接有第一豎桿，所述導軌的底端焊接有第二豎桿的一端，所述第二豎桿的另一端貫穿橫板焊接有壓板，所述壓板的底端螺栓連接有切割刀具，所述底座的中心位置沿左右方向開設有凹槽，所述底座的頂端外壁后側螺栓連接有支撐板，所述支撐板的底端外壁中心位置左側螺栓連接有第二減速電機，所述第二減速電機的輸出端貫穿支撐板焊接有第一齒輪，所述第一齒輪的左側外壁嚙合有第二齒輪，所述第一齒輪的右側外壁嚙合有第三齒輪，所述第三齒輪的右側外壁嚙合有第四齒輪，所述第四齒輪與第二齒輪的外側均焊接有夾手，所述夾手的內側均軸接有連桿的一端，所述連桿的另一端軸接在支撐板的頂端外壁。

5.優選的，所述第五齒輪的數量為兩個，且位于轉軸的外壁左右兩側。

6.優選的，所述第五齒輪的輪緣處的三分之一處有齒其余三分之二處無齒。

7.優選的，所述夾手由一個橫桿與一個豎桿軸接而成。

8.優選的，所述夾手的內側均粘貼有橡膠墊。

9.與現有技術相比，本實用新型的有益效果是：

10.1.該新型收銀紙分切機，通過底座、機殼、橫板、第一減速電機、轉軸、第五齒輪、導軌、第一豎桿、第二豎桿、壓板、切割刀具等結構實現切割刀具的上下往復運動，對收銀紙進行有效切割。

11.2.該新型收銀紙分切機，通過支撐板、第三減速電機、第一齒輪、第二齒輪、第三齒輪、第四齒輪、連桿、夾手、凹槽等結構實現裝置對不同型號收銀紙的夾持，產品合格率高，結構簡單合理，適用性強。

附圖說明

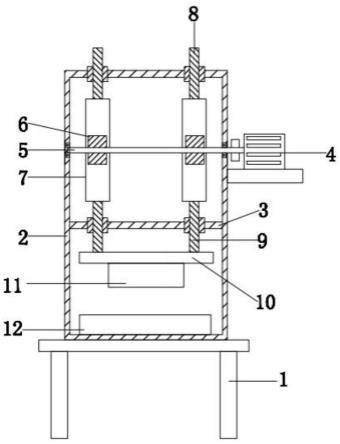

12.圖1為本實用新型機殼結構主視剖面圖；

13.圖2為本實用新型機殼結構左視剖面圖；

14.圖3為本實用新型的支撐板結構俯視圖。

15.圖中：1、底座，2、機殼，3、橫板，4、第一減速電機，5、轉軸，6、第五齒輪，7、導軌，8、第一豎桿，9、第二豎桿，10、壓板，11、切割刀具，12、支撐板，13、第二減速電機，14、第一齒輪，15、第二齒輪，16、第三齒輪，17、第四齒輪，18、連桿，19、夾手，20、凹槽。

具體實施方式

16.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

17.請參閱圖1-3，本實用新型提供一種技術方案：一種新型收銀紙分切機，包括底座1，底座1對其頂端結構起支撐作用，底座1的頂端螺栓連接有機殼2，機殼2對其內部結構起支撐作用，機殼2的內腔中心位置焊接有橫板3，機殼2的右端螺栓連接有第一減速電機4，第一減速電機4順時針轉動，第一減速電機4的輸出端過盈配合有轉軸5的一端，第一減速電機4帶動轉軸5順時針轉動，轉軸5的另一端貫穿機殼2并軸接在機殼2的內壁，轉軸5的外壁左右兩側焊接有第五齒輪6，轉軸5帶動第五齒輪6順時針轉動，第五齒輪6的外壁嚙合有導軌7，第五齒輪6帶動導軌7上下往復運動，導軌7的頂端焊接有第一豎桿8，導軌7的底端焊接有第二豎桿9的一端，第二豎桿9的另一端貫穿橫板3焊接有壓板10，壓板10的底端螺栓連接有切割刀具11，導軌7上下往復運動通過第二豎桿9與壓板10的配合實現切割刀具11的上下往復運動，對收銀紙進行切割，底座1的中心位置沿左右方向開設有凹槽20，底座1的頂端外壁后側螺栓連接有支撐板12，支撐板12的底端外壁中心位置左側螺栓連接有第二減速電機13，第二減速電機13的輸出端貫穿支撐板12焊接有第一齒輪14，第二減速電機13順時針轉動帶動第一齒輪14順時針轉動，第一齒輪14的左側外壁嚙合有第二齒輪15，第一齒輪14帶動第二齒輪15逆時針轉動，第一齒輪14的右側外壁嚙合有第三齒輪16，第三齒輪16的右側外壁嚙合有第四齒輪17，第一齒輪14通過第三齒輪16帶動第四齒輪17順時針轉動，第四齒輪17與第二齒輪15的外側均焊接有夾手19，第一齒輪14逆時針轉動和第四齒輪17順時針轉動帶動夾手19向內側運動將收銀紙夾緊，夾手19的內側均軸接有連桿18的一端，連桿18的另一端軸接在支撐板12的頂端外壁。

18.作為優選方案，第五齒輪6的數量為兩個，且位于轉軸5的外壁左右兩側，轉軸5帶動第五齒輪6順時針轉動。

19.作為優選方案，第五齒輪6的輪緣處的三分之一處有齒其余三分之二處無齒，第五齒輪6帶動導軌7上下往復運動。

20.作為優選方案，夾手19由一個橫桿與一個豎桿軸接而成，第一齒輪14逆時針轉動和第四齒輪17順時針轉動帶動夾手19向內側運動將收銀紙夾緊。

21.作為優選方案，夾手19的內側均粘貼有橡膠墊，橡膠墊起防滑作用。

22.工作原理：當需要用該設備對收銀紙進行分切時，首先將收銀紙放置在底座1的頂端，接通第二減速電機13的外部電源，第二減速電機13順時針轉動帶動第一齒輪14順時針轉動，第一齒輪14帶動第二齒輪15逆時針轉動，第一齒輪14通過第三齒輪16帶動第四齒輪17順時針轉動，第一齒輪14逆時針轉動和第四齒輪17順時針轉動帶動夾手19向內側運動將收銀紙夾緊，此時接通第一減速電機4的外界電源，第一減速電機4順時針轉動，第一減速電機4帶動轉軸5順時針轉動，轉軸5帶動第五齒輪6順時針轉動，第五齒輪6帶動導軌7上下往復運動，導軌7上下往復運動通過第二豎桿9與壓板10的配合實現切割刀具11的上下往復運動，對收銀紙進行切割，合格率高，結構簡單合理，適用性強，益推廣使用。

23.在本實用新型的描述中，需要理解的是，術語“同軸”、“底部”、“一端”、“頂部”、“中部”、“另一端”、“上”、“一側”、“頂部”、“內”、“前部”、“中央”、“兩端”等指示的方位或位置關系為基于附圖所示的方位或位置關系，僅是為了便于描述本實用新型和簡化描述，而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作，因此不能理解為對本實用新型的限制。

24.此外，術語“第一”、“第二”、“第三”、“第四”僅用于描述目的，而不能理解為指示或暗示相對重要性或者隱含指明所指示的技術特征的數量，由此，限定有“第一”、“第二”、“第三”、“第四”的特征可以明示或者隱含地包括至少一個該特征。

25.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種新型收銀紙分切機，包括底座(1)，其特征在于：所述底座(1)的頂端螺栓連接有機殼(2)，所述機殼(2)的內腔中心位置焊接有橫板(3)，所述機殼(2)的右端螺栓連接有第一減速電機(4)，所述第一減速電機(4)的輸出端過盈配合有轉軸(5)的一端，所述轉軸(5)的另一端貫穿機殼(2)并軸接在機殼(2)的內壁，所述轉軸(5)的外壁左右兩側焊接有第五齒輪(6)，所述第五齒輪(6)的外壁嚙合有導軌(7)，所述導軌(7)的頂端焊接有第一豎桿(8)，所述導軌(7)的底端焊接有第二豎桿(9)的一端，所述第二豎桿(9)的另一端貫穿橫板(3)焊接有壓板(10)，所述壓板(10)的底端螺栓連接有切割刀具(11)，所述底座(1)的中心位置沿左右方向開設有凹槽(20)，所述底座(1)的頂端外壁后側螺栓連接有支撐板(12)，所述支撐板(12)的底端外壁中心位置左側螺栓連接有第二減速電機(13)，所述第二減速電機(13)的輸出端貫穿支撐板(12)焊接有第一齒輪(14)，所述第一齒輪(14)的左側外壁嚙合有第二齒輪(15)，所述第一齒輪(14)的右側外壁嚙合有第三齒輪(16)，所述第三齒輪(16)的右側外壁嚙合有第四齒輪(17)，所述第四齒輪(17)與第二齒輪(15)的外側均焊接有夾手(19)，所述夾手(19)的內側均軸接有連桿(18)的一端，所述連桿(18)的另一端軸接在支撐板(12)的頂端外壁。2.根據權利要求1所述的一種新型收銀紙分切機，其特征在于：所述第五齒輪(6)的數量為兩個，且位于轉軸(5)的外壁左右兩側。3.根據權利要求1所述的一種新型收銀紙分切機，其特征在于：所述第五齒輪(6)的輪緣處的三分之一處有齒其余三分之二處無齒。4.根據權利要求1所述的一種新型收銀紙分切機，其特征在于：所述夾手(19)由一個橫桿與一個豎桿軸接而成。5.根據權利要求1所述的一種新型收銀紙分切機，其特征在于：所述夾手(19)的內側均粘貼有橡膠墊。

技術總結

本實用新型公開了一種新型收銀紙分切機，包括底座，所述底座的頂端螺栓連接有機殼，所述機殼的內腔中心位置焊接有橫板，所述機殼的右端螺栓連接有第一減速電機，所述第一減速電機的輸出端過盈配合有轉軸的一端，所述轉軸的另一端貫穿機殼并軸接在機殼的內壁，所述轉軸的外壁左右兩側焊接有第五齒輪，所述第五齒輪的外壁嚙合有導軌，所述導軌的頂端焊接有第一豎桿。該新型收銀紙分切機，通過底座、機殼、橫板、第一減速電機、轉軸、第五齒輪、導軌、第一豎桿、第二豎桿、壓板、切割刀具等結構實現切割刀具的上下往復運動，對收銀紙進行有效切割。對收銀紙進行有效切割。對收銀紙進行有效切割。

技術研發人員：趙冬梅 張立福

受保護的技術使用者：沈陽萬博龍邁電子科技有限公司

技術研發日：2022.02.15

技術公布日：2022/9/26
