1.本實用新型涉及生料帶加工設備技術領域，具體為一種自動糾偏的生料帶分切機。

背景技術：

2.生料帶是液體管道安裝中常用的一種輔助用品，用于管件連接處，增強管道連接處的密閉性，由于其無毒、無味、優良的密封性、絕緣性、耐腐性，被廣泛應用于水處理、天然氣、化工、塑料、電子工程等領域。生料帶的生產制造常需經過擠壓、拉伸、分切、復卷等工序，在分切時常需使用分切機將寬幅生料帶分切成窄幅生料帶。

3.現有的生料帶在進行運輸過程中容易發生偏移，從而容易使生料帶發生斷裂，且在對生料帶進行分切時，刀片上容易將生料帶纏繞到刀片上，導致后面生料帶分切部平整。

技術實現要素：

4.(一)解決的技術問題

5.針對現有技術的不足，本實用新型提供了一種自動糾偏的生料帶分切機，具備生料帶在進行運輸過程中不會發生偏移，從而不會使生料帶發生斷裂，在對生料帶進行分切時，刀片上將生料帶纏繞到刀片上，便于工作人員進行更換等優點，解決了生料帶分切機生料帶在進行運輸過程中容易發生偏移，從而容易使生料帶發生斷裂，且在對生料帶進行分切時，刀片上容易將生料帶纏繞到刀片上，導致后面生料帶分切部平整的問題。

6.(二)技術方案

7.為解決上述技術問題，本實用新型提供如下技術方案：一種自動糾偏的生料帶分切機，包括運輸裝置，所述運輸裝置的頂部固定安裝有糾偏裝置，所述糾偏裝置包括糾偏箱，所述糾偏箱內腔的兩側均固定安裝有一號連接塊，兩個所述一號連接塊相對的一側均轉動安裝有連接桿，兩個所述連接桿相對的一側均活動安裝有伸縮桿，兩個所述伸縮桿相對的一側均固定安裝有糾偏板，兩個所述連接桿的外表面均固定安裝有二號連接塊，兩個所述二號連接塊的底部均固定安裝有拉力彈簧，兩個所述拉力彈簧的底部均與糾偏箱內腔的底部固定連接，兩個所述伸縮桿的外表面均套設有擠壓彈簧。

8.優選的，所述運輸裝置的頂部且位于糾偏裝置的上方固定安裝有分切裝置，所述分切裝置包括分切箱。

9.優選的，所述分切箱的內腔轉動安裝有橢圓轉盤，所述橢圓轉盤的外表面開設有滑槽。

10.優選的，所述滑槽的內壁滑動安裝有滑塊，所述滑塊的底部貫穿分切箱并延伸至分切箱的外部。

11.優選的，所述滑塊的底部固定安裝有固定塊，所述固定塊的左側活動安裝有活動桿，所述活動桿的右側貫穿固定塊并延伸至固定塊的內壁，所述活動桿的外表面套設有活動彈簧。

12.優選的，所述固定塊的底部活動安裝有滑動切割刀片，所述活動桿的右側固定安裝有擠壓塊，所述擠壓塊的右側與滑動切割刀片的左側卡接，所述橢圓轉盤的正面固定安裝有動力裝置。

13.(三)有益效果

14.與現有技術相比，本實用新型提供了一種自動糾偏的生料帶分切機，具備以下有益效果：該自動糾偏的生料帶分切機可通過糾偏板受力移動帶動伸縮桿移動并擠壓擠壓彈簧從而回彈帶動糾偏板移動，接著通過伸縮桿移動帶動連接桿移動并帶動二號連接塊移動從而帶動拉力彈簧移動，然后通過拉力彈簧回彈帶動糾偏板移動，完成對生料帶進行糾偏，再通過動力裝置轉動帶動橢圓轉盤轉動并帶動滑塊移動從而帶動固定塊移動，接著通過活動桿移動帶動活動彈簧移動并回彈帶動擠壓塊移動從而與滑動切割刀片卡接，完成對生料帶進行分切。

15.1、該自動糾偏的生料帶分切機，通過糾偏板受力移動帶動伸縮桿移動并擠壓擠壓彈簧從而回彈帶動糾偏板移動，接著通過伸縮桿移動帶動連接桿移動并帶動二號連接塊移動從而帶動拉力彈簧移動，然后通過拉力彈簧回彈帶動糾偏板移動，有效的實現了對生料帶在運輸時進行糾偏，防止生料帶在運輸時發生偏移，從而導致生料帶發生斷裂的問題，保證了自動糾偏的生料帶分切機的高效性。

16.2、該自動糾偏的生料帶分切機，通過動力裝置轉動帶動橢圓轉盤轉動并帶動滑塊移動從而帶動固定塊移動，接著通過活動桿移動帶動活動彈簧移動并回彈帶動擠壓塊移動從而與滑動切割刀片卡接，有效的實現了對生料帶進行分切，避免切割時刀片上纏繞生料帶，導致切割刀片切割不平整，且便于工作人員對切割刀片進行更換，從而提高了自動糾偏的生料帶分切機的實用性。

附圖說明

17.圖1為本實用新型的外部結構俯視圖。

18.圖2為本實用新型的分切裝置內部結構主視圖。

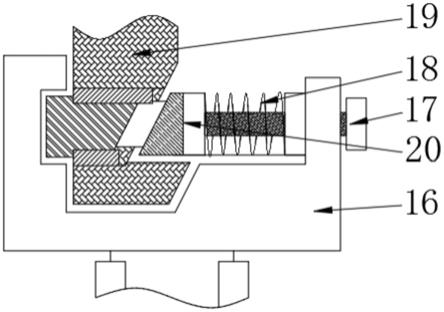

19.圖3為本實用新型的固定塊內部結構主視圖。

20.圖4為本實用新型的糾偏裝置內部結構主視圖。

21.圖中：1、運輸裝置；2、糾偏裝置；3、糾偏箱；4、一號連接塊；5、連接桿；6、伸縮桿；7、糾偏板；8、二號連接塊；9、拉力彈簧；10、擠壓彈簧；11、分切裝置；12、分切箱；13、橢圓轉盤；14、滑槽；15、滑塊；16、固定塊；17、活動桿；18、活動彈簧；19、滑動切割刀片；20、擠壓塊；21、動力裝置。

具體實施方式

22.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

23.請參閱圖1?4，一種自動糾偏的生料帶分切機，包括運輸裝置1，運輸裝置1的頂部固定安裝有糾偏裝置2，糾偏裝置2包括糾偏箱3，糾偏箱3內腔的兩側均固定安裝有一號連

接塊4，兩個一號連接塊4相對的一側均轉動安裝有連接桿5，兩個連接桿5相對的一側均活動安裝有伸縮桿6，兩個伸縮桿6相對的一側均固定安裝有糾偏板7，兩個連接桿5的外表面均固定安裝有二號連接塊8，兩個二號連接塊8的底部均固定安裝有拉力彈簧9，兩個拉力彈簧9的底部均與糾偏箱3內腔的底部固定連接，兩個伸縮桿6的外表面均套設有擠壓彈簧10，運輸裝置1的頂部且位于糾偏裝置2的上方固定安裝有分切裝置11，分切裝置11包括分切箱12，分切箱12的內腔轉動安裝有橢圓轉盤13，橢圓轉盤13的外表面開設有滑槽14，滑槽14的內壁滑動安裝有滑塊15，滑塊15的底部貫穿分切箱12并延伸至分切箱12的外部，滑塊15的底部固定安裝有固定塊16，固定塊16的左側活動安裝有活動桿17，活動桿17的右側貫穿固定塊16并延伸至固定塊16的內壁，活動桿17的外表面套設有活動彈簧18，固定塊16的底部活動安裝有滑動切割刀片19，活動桿17的右側固定安裝有擠壓塊20，擠壓塊20的右側與滑動切割刀片19的左側卡接，橢圓轉盤13的正面固定安裝有動力裝置21。

24.工作原理：首先使用人員將自動糾偏的生料帶分切機放置在輸送帶上，再通過糾偏板7受力移動帶動伸縮桿6移動，接著通過伸縮桿6移動擠壓擠壓彈簧10，然后通過擠壓彈簧10回彈帶動糾偏板7移動，再通過伸縮桿6移動帶動連接桿5移動，接著通過連接桿5移動帶動二號連接塊8移動，然后通過二號連接塊8移動帶動拉力彈簧9移動，再通過拉力彈簧9回彈帶動糾偏板7移動，完成對生料帶進行糾偏，再通過動力裝置21轉動帶動橢圓轉盤13轉動，接著通過橢圓轉盤13轉動帶動滑塊15移動，然后通過滑塊15移動帶動固定塊16移動，再通過活動桿17移動帶動活動彈簧18移動，接著通過活動彈簧18回彈帶動擠壓塊20移動，然后通過擠壓塊29移動與滑動切割刀片19卡接，完成對生料帶進行分切。

25.綜上所述，該自動糾偏的生料帶分切機可通過糾偏板7受力移動帶動伸縮桿6移動并擠壓擠壓彈簧10從而回彈帶動糾偏板7移動，接著通過伸縮桿6移動帶動連接桿5移動并帶動二號連接塊8移動從而帶動拉力彈簧9移動，然后通過拉力彈簧9回彈帶動糾偏板7移動，完成對生料帶進行糾偏，再通過動力裝置21轉動帶動橢圓轉盤13轉動并帶動滑塊15移動從而帶動固定塊16移動，接著通過活動桿17移動帶動活動彈簧18移動并回彈帶動擠壓塊20移動從而與滑動切割刀片19卡接，完成對生料帶進行分切。

26.盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種自動糾偏的生料帶分切機，包括運輸裝置(1)，所述運輸裝置(1)的頂部固定安裝有糾偏裝置(2)，其特征在于：所述糾偏裝置(2)包括糾偏箱(3)，所述糾偏箱(3)內腔的兩側均固定安裝有一號連接塊(4)，兩個所述一號連接塊(4)相對的一側均轉動安裝有連接桿(5)，兩個所述連接桿(5)相對的一側均活動安裝有伸縮桿(6)，兩個所述伸縮桿(6)相對的一側均固定安裝有糾偏板(7)，兩個所述連接桿(5)的外表面均固定安裝有二號連接塊(8)，兩個所述二號連接塊(8)的底部均固定安裝有拉力彈簧(9)，兩個所述拉力彈簧(9)的底部均與糾偏箱(3)內腔的底部固定連接，兩個所述伸縮桿(6)的外表面均套設有擠壓彈簧(10)。2.根據權利要求1所述的一種自動糾偏的生料帶分切機，其特征在于：所述運輸裝置(1)的頂部且位于糾偏裝置(2)的上方固定安裝有分切裝置(11)，所述分切裝置(11)包括分切箱(12)。3.根據權利要求2所述的一種自動糾偏的生料帶分切機，其特征在于：所述分切箱(12)的內腔轉動安裝有橢圓轉盤(13)，所述橢圓轉盤(13)的外表面開設有滑槽(14)。4.根據權利要求3所述的一種自動糾偏的生料帶分切機，其特征在于：所述滑槽(14)的內壁滑動安裝有滑塊(15)，所述滑塊(15)的底部貫穿分切箱(12)并延伸至分切箱(12)的外部。5.根據權利要求4所述的一種自動糾偏的生料帶分切機，其特征在于：所述滑塊(15)的底部固定安裝有固定塊(16)，所述固定塊(16)的左側活動安裝有活動桿(17)，所述活動桿(17)的右側貫穿固定塊(16)并延伸至固定塊(16)的內壁，所述活動桿(17)的外表面套設有活動彈簧(18)。6.根據權利要求5所述的一種自動糾偏的生料帶分切機，其特征在于：所述固定塊(16)的底部活動安裝有滑動切割刀片(19)，所述活動桿(17)的右側固定安裝有擠壓塊(20)，所述擠壓塊(20)的右側與滑動切割刀片(19)的左側卡接，所述橢圓轉盤(13)的正面固定安裝有動力裝置(21)。

技術總結

本實用新型涉及生料帶加工設備技術領域，且公開了一種自動糾偏的生料帶分切機，包括運輸裝置，所述運輸裝置的頂部固定安裝有糾偏裝置，所述糾偏裝置包括糾偏箱，所述糾偏箱內腔的兩側均固定安裝有一號連接塊，兩個一號連接塊相對的一側均轉動安裝有連接桿，該自動糾偏的生料帶分切機,通過糾偏板受力移動帶動伸縮桿移動并擠壓擠壓彈簧從而回彈帶動糾偏板移動，接著通過伸縮桿移動帶動連接桿移動并帶動二號連接塊移動從而帶動拉力彈簧移動，然后通過拉力彈簧回彈帶動糾偏板移動，有效的實現了對生料帶在運輸時進行糾偏，防止生料帶在運輸時發生偏移，從而導致生料帶發生斷裂的問題，保證了自動糾偏的生料帶分切機的高效性。保證了自動糾偏的生料帶分切機的高效性。保證了自動糾偏的生料帶分切機的高效性。

技術研發人員：曹國民

受保護的技術使用者：杭州臨峰氟塑有限公司

技術研發日：2021.05.14

技術公布日：2021/12/7
