1.本實用新型銅箔加工生產技術領域，具體為一種銅箔分切防褶皺結構。

背景技術：

2.銅箔是一種陰質性電解材料，沉淀于電路板基底層上的一層薄的、連續的金屬箔，它作為pcb的導電體，它容易粘合于絕緣層，接受印刷保護層，腐蝕后形成電路圖樣，是一種pcb加工的必備材料。

3.現有銅箔工藝的生箔工段需要單獨使用一套收卷輥，利用齒輪的轉動和張力的控制對生產出來的銅箔進行收卷工作，隨著卷徑的變大，銅箔收卷的張力會發生變化，卷徑越大，張力變化越明顯，由于張力的變化，收卷輥在收卷過程可能產生褶皺或者銅箔收卷不齊等缺陷。

技術實現要素：

4.本實用新型旨在解決現有技術或相關技術中存在的技術問題之一。

5.為此，本實用新型所采用的技術方案為：

6.一種銅箔分切防褶皺結構，包括底座臺，所述底座臺的頂部固定安裝有一對固定板，一對所述固定板相互對應的一側固定安裝有收卷輥，所述收卷輥的外壁纏繞有銅箔件，所述收卷輥的一端固定連接有驅動機的輸出軸，所述驅動機固定安裝在固定板上，所述固定板的一側設有張緊機構；

7.所述張緊機構包括開設于底座臺頂部的導向槽，所述導向槽的內底壁固定安裝有第一彈簧，所述第一彈簧的另一端固定連接有連接塊，所述連接塊的另一面固定連接有支撐架，所述支撐架的頂端置于導向槽的外部，并固定安裝有壓輥；

8.所述支撐架遠離固定板的一側設有固定安裝在底座臺頂部的輔助輥組，所述輔助輥組的另一側設有固定安裝在底座臺頂部的夾持機構；

9.所述夾持機構包括一對立板塊，一對所述立板塊相互靠近的一面開設有槽口，所述槽口的內壁固定安裝有定轉輥，所述定轉輥的頂部設有動轉輥。

10.本實用新型在一較佳示例中可以進一步配置為：所述夾持機構還包括開設于立板塊內部的收縮槽，所述收縮槽相通于槽口，且所述收縮槽的內頂壁固定連接有第二彈簧，所述第二彈簧的另一端固定連接有u型板架，所述動轉輥固定安裝在u型板架上。

11.本實用新型在一較佳示例中可以進一步配置為：兩個所述收縮槽的一側分別開設有通口，所述通口的內部設有橫板，所述橫板的兩端分別固定連接在u型板架上。

12.本實用新型在一較佳示例中可以進一步配置為：所述導向槽的內壁開設有相互對應的一對滑槽，一對所述滑槽的內部分別滑動設有滑塊，兩個所述滑塊分別固定連接在連接塊上。

13.本實用新型在一較佳示例中可以進一步配置為：所述銅箔件設于壓輥的外底壁，并同時延伸設于定轉輥和動轉輥之間。

14.通過采用上述技術方案，本實用新型所取得的有益效果為：

15.本實用新型中，通過第一彈簧、連接塊、支撐架和壓輥的相互配合，使得支撐架受第一彈簧的作用力時可帶動壓輥下沉，促使收卷的銅箔被壓緊，且壓緊期間壓輥因第一彈簧的彈性力能夠適應不同的張力變化，減少了收卷因張力變化過大導致豎紋的現象，有效地防止了收卷時銅箔出現褶皺或者銅箔收卷不齊的問題。

16.本實用新型中，通過銅箔件經由定轉輥和動轉輥之間時，動轉輥受第二彈簧的作用力，使得動轉輥和定轉輥能夠?qū)⑵溷~箔件兩側夾持防護，提高銅箔件的平整性，避免銅箔出現褶皺的情況，有利于銅箔繞卷時的質量。

附圖說明

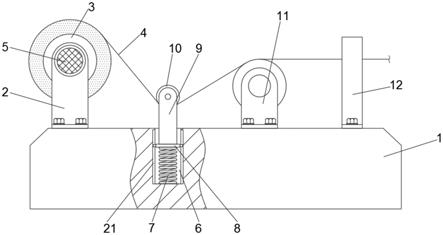

17.圖1為本實用新型的整體結構示意圖；

18.圖2為本實用新型的夾持機構右視結構示意圖。

19.附圖標記：

20.1、底座臺；2、固定板；3、收卷輥；4、銅箔件；5、驅動機；6、導向槽；7、第一彈簧；8、連接塊；9、支撐架；10、壓輥；11、輔助輥組；12、立板塊；13、槽口；14、定轉輥；15、動轉輥；16、收縮槽；17、第二彈簧；18、u型板架；19、通口；20、橫板；21、滑槽。

具體實施方式

21.為使本實用新型的目的、技術方案和優點更加清楚明了，下面結合具體實施方式并參照附圖，對本實用新型進一步詳細說明。需要說明的是，在不沖突的情況下，本實用新型的實施例及實施例中的特征可以相互組合。

22.該理解，這些描述只是示例性的，而并非要限制本實用新型的范圍。

23.下面結合附圖描述本實用新型的一些實施例提供的一種銅箔分切防褶皺結構。

24.實施例一：

25.結合圖1-2所示，本實用新型提供的一種銅箔分切防褶皺結構，包括底座臺1，底座臺1的頂部固定安裝有一對固定板2，一對固定板2相互對應的一側固定安裝有收卷輥3，收卷輥3的外壁纏繞有銅箔件4，收卷輥3的一端固定連接有驅動機5的輸出軸，驅動機5固定安裝在固定板2上，固定板2的一側設有張緊機構，張緊機構包括開設于底座臺1頂部的導向槽6，導向槽6的內底壁固定安裝有第一彈簧7，第一彈簧7為拉力彈簧，第一彈簧7的另一端固定連接有連接塊8，連接塊8的另一面固定連接有支撐架9，支撐架9的頂端置于導向槽6的外部，并固定安裝有壓輥10，支撐架9遠離固定板2的一側設有固定安裝在底座臺1頂部的輔助輥組11，輔助輥組11的另一側設有固定安裝在底座臺1頂部的夾持機構，夾持機構包括一對立板塊12，一對立板塊12相互靠近的一面開設有槽口13，槽口13的內壁固定安裝有定轉輥14，定轉輥14的頂部設有動轉輥15。

26.在本實施例中，夾持機構還包括開設于立板塊12內部的收縮槽16，收縮槽16相通于槽口13，且收縮槽16的內頂壁固定連接有第二彈簧17，第二彈簧17為張力彈簧，第二彈簧17的另一端固定連接有u型板架18，動轉輥15固定安裝在u型板架18上。

27.具體的，利用收縮槽16、第二彈簧17和u型板架18的相互配合，使得銅箔件4經過定轉輥14和動轉輥15之間之間時，動轉輥15受第二彈簧17的作用力，能夠?qū)⑵溷~箔件4兩側夾

持防護，避免銅箔出現褶皺的情況，有利于提高銅箔繞卷的質量。

28.在本實施例中，兩個收縮槽16的一側分別開設有通口19，通口19的內部設有橫板20，橫板20的兩端分別固定連接在u型板架18上。

29.具體的，利用橫板20的設計，能夠?qū)⑵鋬蓚€u型板架18連接，利于工人同步調節u型板架18的上升，同時橫板20還對兩個u型板架18起到平衡的作用，保證u型板架18上的動轉輥15平穩性，提高銅箔件4兩側的夾持防護。

30.在本實施例中，導向槽6的內壁開設有相互對應的一對滑槽21，一對滑槽21的內部分別滑動設有滑塊，兩個滑塊分別固定連接在連接塊8上。

31.具體的，利用滑槽21和滑塊的相互配合，使得支撐架9受第一彈簧7的作用力可輕易的帶動壓輥10下沉，從而使收卷的銅箔壓緊，防止收卷時銅箔出現褶皺的現象，且隨著銅箔收卷卷徑的變大，收卷張力的變化，第一彈簧7能夠有效適應不同的張力，減少了銅箔收卷因張力變化過大導致豎紋的現象，提高銅箔生產的綜合合格率。

32.在本實施例中，銅箔件4設于壓輥10的外底壁，并同時延伸設于定轉輥14和動轉輥15之間。

33.具體的，利用定轉輥14和動轉輥15可對銅箔件4夾持防護，保證銅箔件4的平整性，同時借助壓輥10可適應不同張力的變化，有效避免銅箔出現褶皺的情況。

34.本實用新型的工作原理及使用流程：使用時，將銅箔件4經由定轉輥14和動轉輥15之間后，貼合在輔助輥組11的外壁并同時貼合在壓輥10的外底壁，繼而在纏繞在收卷輥3上，以此收卷輥3受驅動機5的工作轉動時，收卷輥3可對銅箔進行卷繞工作，卷繞期間，利用動轉輥15受第二彈簧17的作用力，動轉輥15和定轉輥14能夠?qū)⑵溷~箔件4兩側夾持防護，同時支撐架9受第一彈簧7的作用力可輕易的帶動壓輥10下沉，促使收卷的銅箔被壓緊，且壓緊期間壓輥10能夠適應不同的張力變化，有效防止收卷時銅箔出現褶皺或者銅箔收卷不齊的問題。

35.在本實用新型中，術語“多個”則指兩個或兩個以上，除非另有明確的限定。本文所使用的術語“及/或”包括一個或多個相關的所列項目的任意的和所有的組合。術語“安裝”、“相連”、“連接”、“固定”等術語均應做廣義理解，例如，“連接”可以是固定連接，也可以是可拆卸連接，或一體地連接；“相連”可以是直接相連，也可以通過中間媒介間接相連。對于本領域的普通技術人員而言，可以根據具體情況理解上述術語在本實用新型中的具體含義。

36.需要說明的是，當元件被稱為“裝配于”、“安裝于”、“固定于”或“設置于”另一個元件，它可以直接在另一個元件上或者也可以存在居中的元件。當一個元件被認為是“連接”另一個元件，它可以是直接連接到另一個元件或者可能同時存在居中元件。本文所使用的術語“垂直的”、“水平的”、“上”、“下”、“左”、“右”以及類似的表述只是為了說明的目的，并不表示是唯一的實施方式。

37.在本說明書的描述中，術語“一個實施例”、“一些實施例”、“具體實施例”等的描述意指結合該實施例或示例描述的具體特征、結構、材料或特點包含于本實用新型的至少一個實施例或示例中。在本說明書中，對上述術語的示意性表述不一定指的是相同的實施例或?qū)嵗?。而且，描述的具體特征、結構、材料或特點可以在任何的一個或多個實施例或示例中以合適的方式結合。

38.盡管已經示出和描述了本實用新型的實施例，本領域的普通技術人員可以理解，在不脫離本實用新型的原理和宗旨的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由權利要求及其等同物限定。

技術特征：

1.一種銅箔分切防褶皺結構，包括底座臺(1)，其特征在于：所述底座臺(1)的頂部固定安裝有一對固定板(2)，一對所述固定板(2)相互對應的一側固定安裝有收卷輥(3)，所述收卷輥(3)的外壁纏繞有銅箔件(4)，所述收卷輥(3)的一端固定連接有驅動機(5)的輸出軸，所述驅動機(5)固定安裝在固定板(2)上，所述固定板(2)的一側設有張緊機構；所述張緊機構包括開設于底座臺(1)頂部的導向槽(6)，所述導向槽(6)的內底壁固定安裝有第一彈簧(7)，所述第一彈簧(7)的另一端固定連接有連接塊(8)，所述連接塊(8)的另一面固定連接有支撐架(9)，所述支撐架(9)的頂端置于導向槽(6)的外部，并固定安裝有壓輥(10)；所述支撐架(9)遠離固定板(2)的一側設有固定安裝在底座臺(1)頂部的輔助輥組(11)，所述輔助輥組(11)的另一側設有固定安裝在底座臺(1)頂部的夾持機構；所述夾持機構包括一對立板塊(12)，一對所述立板塊(12)相互靠近的一面開設有槽口(13)，所述槽口(13)的內壁固定安裝有定轉輥(14)，所述定轉輥(14)的頂部設有動轉輥(15)。2.根據權利要求1所述的一種銅箔分切防褶皺結構，其特征在于，所述夾持機構還包括開設于立板塊(12)內部的收縮槽(16)，所述收縮槽(16)相通于槽口(13)，且所述收縮槽(16)的內頂壁固定連接有第二彈簧(17)，所述第二彈簧(17)的另一端固定連接有u型板架(18)，所述動轉輥(15)固定安裝在u型板架(18)上。3.根據權利要求2所述的一種銅箔分切防褶皺結構，其特征在于，兩個所述收縮槽(16)的一側分別開設有通口(19)，所述通口(19)的內部設有橫板(20)，所述橫板(20)的兩端分別固定連接在u型板架(18)上。4.根據權利要求1所述的一種銅箔分切防褶皺結構，其特征在于，所述導向槽(6)的內壁開設有相互對應的一對滑槽(21)，一對所述滑槽(21)的內部分別滑動設有滑塊，兩個所述滑塊分別固定連接在連接塊(8)上。5.根據權利要求1所述的一種銅箔分切防褶皺結構，其特征在于，所述銅箔件(4)設于壓輥(10)的外底壁，并同時延伸設于定轉輥(14)和動轉輥(15)之間。

技術總結

本實用新型銅箔加工生產技術領域，具體為一種銅箔分切防褶皺結構，包括底座臺，所述底座臺的頂部固定安裝有一對固定板，一對所述固定板相互對應的一側固定安裝有收卷輥，所述收卷輥的外壁纏繞有銅箔件，所述收卷輥的一端固定連接有驅動機的輸出軸，所述驅動機固定安裝在固定板上，所述固定板的一側設有張緊機構。本實用新型中，通過第一彈簧、連接塊、支撐架和壓輥的相互配合，使得支撐架受第一彈簧的作用力時可帶動壓輥下沉，促使收卷的銅箔被壓緊，且壓緊期間壓輥因第一彈簧的彈性力能夠適應不同的張力變化，減少了收卷因張力變化過大導致豎紋的現象，有效地防止了收卷時銅箔出現褶皺或者銅箔收卷不齊的問題。皺或者銅箔收卷不齊的問題。皺或者銅箔收卷不齊的問題。
