1.本實用新型涉及印刷分切機技術領域，更具體地說，本實用新型涉及一種印刷分切機用除塵結構。

背景技術：

2.分切機是將一大卷紙張，薄膜，無紡布，鋁箔，云母帶等各種薄材料分切成不同寬度小卷的印前，印后設備，常用于造紙機械及印刷包裝機械。分切機主要的運用于：無紡布；云母帶、紙張、絕緣材料及各種薄膜材料分切、特別適宜于窄帶(無紡布，紙張，絕緣材料、云母帶、薄膜等等)的分切。

3.但是在實際使用時，由于刀具進行切割時高速運轉，空氣中散落較多的細小的粉塵，很容易對產品印刷及使用效果產生影響，印刷分切機的除塵效果不是很好，粉塵容易逃逸到空中，對工作環境產生影響，并且分切過程中產生的大量紙屑粉塵，不能及時除去，導致產品表面清潔度和產品品質的優良率一般，自動化和除塵效果一般，不便于收集進行集中處理。

技術實現要素：

4.為了克服現有技術的上述缺陷，本實用新型的實施例提供一種印刷分切機用除塵結構，以解決上述背景技術中提出的問題。

5.為實現上述目的，本實用新型提供如下技術方案：一種印刷分切機用除塵結構，包括承重座，所述承重座的頂部固定連接有機架，所述機架內部的兩側設有若干傳送輥，且所述機架的一側固定連接有驅動電機，所述驅動電機的輸出端固定連接有分切輥，所述分切輥的兩側表面通過軸承轉動連接在機架的內部，且所述分切輥的表面固定套接有若干分切刀，所述機架的頂部固定連接有收攏罩，且所述收攏罩的一側固定連接有支架，所述支架的一側固定連接有移動裝置，所述機架內部的兩側固定連接有對稱的導軌，所述導軌的內部設有清掃裝置。

6.進一步的，所述移動裝置包括固定連接在支架一側的伺服電機，所述伺服電機的輸出端固定連接有滾珠絲杠，且所述滾珠絲杠的兩端穿設于收攏罩的內部，所述滾珠絲杠的表面固定套接有對稱的限位塊，所述滾珠絲杠的表面套接有移動座，且所述移動座位于限位塊之間，所述移動座的底部設有吸塵裝置。

7.進一步的，所述吸塵裝置包括固定連接在移動座底部的連接器，所述連接器的內部固定連接有吸塵器，且所述吸塵器的輸入端固定連接有聚風器，所述吸塵器的一側固定連接有電磁閥，且所述吸塵器的輸出端固定連接有軟管，所述軟管的另一端固定連接有收集裝置。

8.進一步的，所述收集裝置包括固定連接在收攏罩一側的收集箱，所述軟管遠離吸塵器的一端固定連通在收集箱的頂部，所述收集箱的內部活動連接有收集盒。

9.進一步的，所述清掃裝置包括螺紋連接在導軌內部的驅動桿，所述驅動桿遠離導

軌的一端固定連接有調節手柄，且所述驅動桿的表面螺紋連接有活動塊，所述活動塊的內部通過軸承轉動連接有轉軸，所述轉軸的兩側固定連接有滾輪，且所述滾輪活動連接在導軌的內部。

10.進一步的，所述活動塊遠離導軌的一側固定連接有清掃桿，所述清掃桿的外表面固定連接有清掃毛刷。

11.進一步的，所述機架內部的兩側固定連接有粘附板，且所述粘附板位于分切輥的底部。

12.本實用新型的技術效果和優點：

13.1、與現有技術相比，通過設置移動裝置，提高了吸塵裝置的自動化程度，擴大了裝置的移動和吸塵的范圍，有效減少空氣灰塵量，減少粉塵污染，提高了除塵效果，降低了工人的勞動強度，省時省力，結構簡單，操作方便，設置吸塵裝置，可以在切割時對空氣中散落的細小纖維或紙粉進行吸走，減少灰塵量，降低了對印刷及使用效果產生的影響，最大限度地提高產品表面清潔度和產品品質的優良率，能夠?qū)諝庵械姆蹓m進行自動吸取運送，省時省力，自動吸取功能較為靈活，吸取和控制較為準確快速，設置收集裝置，方便對除塵下來的粉塵進行集中收集，便于從周圍環境移除，減少了現場粉塵的污染，提高了空氣清潔度。

14.2、與現有技術相比，通過設置清掃裝置，可以將散落在裝置上的灰塵進行掃除，以減少生產過程中停落的粉塵，保證加工環境的整潔，從而減少了收卷時被卷入的幾率，極大的提高了后續工序的產品的優良率，設置吸附板，可以有效減少粉塵繼續飄揚在空中，對不同的地方進行除塵，使清潔更全面，進一步提高除塵效果。

附圖說明

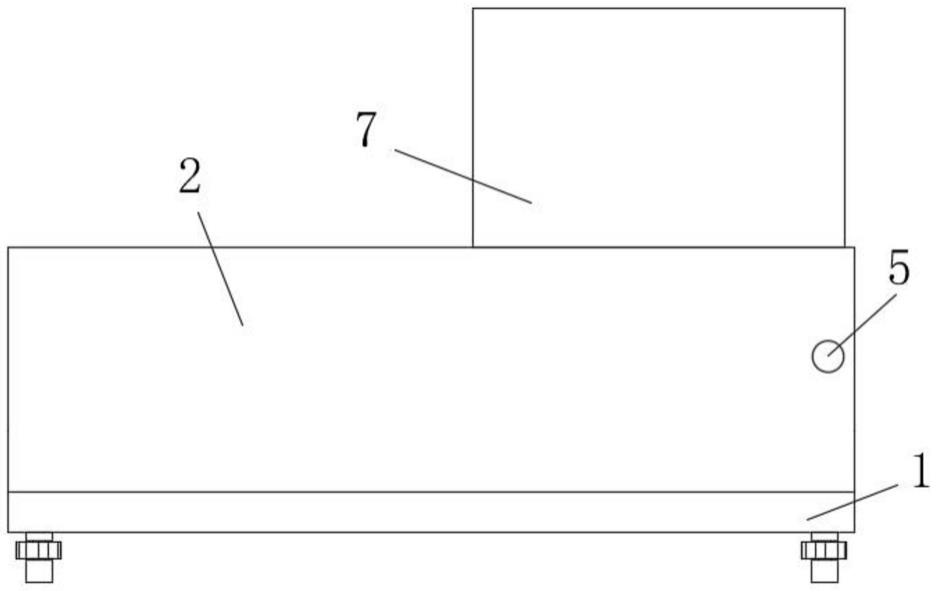

15.圖1為本實用新型的整體結構示意圖。

16.圖2為本實用新型側面結構示意圖。

17.圖3為本實用新型局部俯剖結構示意圖。

18.圖4為本實用新型導軌局部具體結構示意圖。

19.附圖標記為：1、承重座；2、機架；3、傳送輥；4、驅動電機；5、分切輥；6、分切刀；7、收攏罩；8、支架；9、導軌；10、伺服電機；11、滾珠絲杠；12、限位塊；13、移動座；14、連接器；15、吸塵器；16、聚風器；17、電磁閥；18、軟管；19、收集箱；20、收集盒；21、驅動桿；22、調節手柄；23、活動塊；24、轉軸；25、滾輪；26、清掃桿；27、清掃毛刷；28、粘附板。

具體實施方式

20.下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

21.如附圖1

4所示的一種印刷分切機用除塵結構，包括承重座1，承重座1的頂部固定連接有機架2，機架2內部的兩側設有若干傳送輥3，且機架2的一側固定連接有驅動電機4，驅動電機4的輸出端固定連接有分切輥5，分切輥5的兩側表面通過軸承轉動連接在機架2的

內部，且分切輥5的表面固定套接有若干分切刀6，機架2的頂部固定連接有收攏罩7，且收攏罩7的一側固定連接有支架8，支架8的一側固定連接有移動裝置，機架2內部的兩側固定連接有對稱的導軌9，導軌9的內部設有清掃裝置。

22.在一個優選地實施方式中，移動裝置包括固定連接在支架8一側的伺服電機10，伺服電機10的輸出端固定連接有滾珠絲杠11，且滾珠絲杠11的兩端穿設于收攏罩7的內部，滾珠絲杠11的表面固定套接有對稱的限位塊12，滾珠絲杠11的表面套接有移動座13，且移動座13位于限位塊12之間，移動座13的底部設有吸塵裝置，以便于提高了吸塵裝置的自動化程度，擴大了裝置的移動和吸塵的范圍，有效減少空氣灰塵量，減少粉塵污染，提高了除塵效果，降低了工人的勞動強度，省時省力，結構簡單，操作方便。

23.在一個優選地實施方式中，吸塵裝置包括固定連接在移動座13底部的連接器14，連接器14的內部固定連接有吸塵器15，且吸塵器15的輸入端固定連接有聚風器16，吸塵器15的一側固定連接有電磁閥17，且吸塵器15的輸出端固定連接有軟管18，軟管18的另一端固定連接有收集裝置，以便于可以在切割時對空氣中散落的細小纖維或紙粉進行吸走，減少灰塵量，降低了對印刷及使用效果產生的影響，最大限度地提高產品表面清潔度和產品品質的優良率，能夠?qū)諝庵械姆蹓m進行自動吸取運送，省時省力，自動吸取功能較為靈活，吸取和控制較為準確快速。

24.在一個優選地實施方式中，收集裝置包括固定連接在收攏罩7一側的收集箱19，軟管18遠離吸塵器15的一端固定連通在收集箱19的頂部，收集箱19的內部活動連接有收集盒20，以便于方便對除塵下來的粉塵進行集中收集，便于從周圍環境移除，減少了現場粉塵的污染，提高了空氣清潔度。

25.在一個優選地實施方式中，清掃裝置包括螺紋連接在導軌9內部的驅動桿21，驅動桿21遠離導軌9的一端固定連接有調節手柄22，且驅動桿21的表面螺紋連接有活動塊23，活動塊23的內部通過軸承轉動連接有轉軸24，轉軸24的兩側固定連接有滾輪25，且滾輪25活動連接在導軌9的內部，以便于可以將散落在裝置上的灰塵進行掃除，以減少生產過程中停落的粉塵，保證加工環境的整潔，從而減少了收卷時被卷入的幾率，極大的提高了后續工序的產品的優良率。

26.在一個優選地實施方式中，活動塊23遠離導軌9的一側固定連接有清掃桿26，清掃桿26的外表面固定連接有清掃毛刷27，以便于減少停落在裝置上的灰塵，減少對產品的影響。

27.在一個優選地實施方式中，機架2內部的兩側固定連接有粘附板28，且粘附板28位于分切輥5和傳送輥3的底部，以便于可以有效防止粉塵繼續飄揚在空中，對不同的地方進行除塵，使清潔更全面。

28.本實用新型工作原理：當驅動電機4帶動分切輥5和分切刀6旋轉切割時，伺服電機10帶動滾珠絲杠11運轉，其上的移動座13在滾珠絲杠11上和限位塊12之間做直線往復運動，吸塵器15經由電磁閥17控制進行吸氣吸塵，并經由聚風器16進行灰塵等的吸取工作，經由軟管18輸送到收集箱19內部，并落到收集盒20內，可將收集盒20定時取出清理，通過對調節手柄22施加一定的力帶動驅動桿21運動，使得活動塊23及其滾輪25在其導軌9內進行移動，從而帶動清掃桿26和清掃毛刷27進行灰塵等雜質的清掃去除，粘附板28對空氣中的漂浮的粉塵和粒徑較大的灰塵進行粘附。

29.最后應說明的幾點是：首先，在本技術的描述中，需要說明的是，除非另有規定和限定，術語“安裝”、“相連”、“連接”應做廣義理解，可以是機械連接或電連接，也可以是兩個元件內部的連通，可以是直接相連，“上”、“下”、“左”、“右”等僅用于表示相對位置關系，當被描述對象的絕對位置改變，則相對位置關系可能發生改變；

30.其次：本實用新型公開實施例附圖中，只涉及到與本公開實施例涉及到的結構，其他結構可參考通常設計，在不沖突情況下，本實用新型同一實施例及不同實施例可以相互組合；

31.最后：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。

技術特征：

1.一種印刷分切機用除塵結構，包括承重座(1)，其特征在于：所述承重座(1)的頂部固定連接有機架(2)，所述機架(2)內部的兩側設有若干傳送輥(3)，且所述機架(2)的一側固定連接有驅動電機(4)，所述驅動電機(4)的輸出端固定連接有分切輥(5)，所述分切輥(5)的兩側表面通過軸承轉動連接在機架(2)的內部，且所述分切輥(5)的表面固定套接有若干分切刀(6)，所述機架(2)的頂部固定連接有收攏罩(7)，且所述收攏罩(7)的一側固定連接有支架(8)，所述支架(8)的一側固定連接有移動裝置，所述機架(2)內部的兩側固定連接有對稱的導軌(9)，所述導軌(9)的內部設有清掃裝置。2.根據權利要求1所述的一種印刷分切機用除塵結構，其特征在于：所述移動裝置包括固定連接在支架(8)一側的伺服電機(10)，所述伺服電機(10)的輸出端固定連接有滾珠絲杠(11)，且所述滾珠絲杠(11)的兩端穿設于收攏罩(7)的內部，所述滾珠絲杠(11)的表面固定套接有對稱的限位塊(12)，所述滾珠絲杠(11)的表面套接有移動座(13)，且所述移動座(13)位于限位塊(12)之間，所述移動座(13)的底部設有吸塵裝置。3.根據權利要求2所述的一種印刷分切機用除塵結構，其特征在于：所述吸塵裝置包括固定連接在移動座(13)底部的連接器(14)，所述連接器(14)的內部固定連接有吸塵器(15)，且所述吸塵器(15)的輸入端固定連接有聚風器(16)，所述吸塵器(15)的一側固定連接有電磁閥(17)，且所述吸塵器(15)的輸出端固定連接有軟管(18)，所述軟管(18)的另一端固定連接有收集裝置。4.根據權利要求3所述的一種印刷分切機用除塵結構，其特征在于：所述收集裝置包括固定連接在收攏罩(7)一側的收集箱(19)，所述軟管(18)遠離吸塵器(15)的一端固定連通在收集箱(19)的頂部，所述收集箱(19)的內部活動連接有收集盒(20)。5.根據權利要求4所述的一種印刷分切機用除塵結構，其特征在于：所述清掃裝置包括螺紋連接在導軌(9)內部的驅動桿(21)，所述驅動桿(21)遠離導軌(9)的一端固定連接有調節手柄(22)，且所述驅動桿(21)的表面螺紋連接有活動塊(23)，所述活動塊(23)的內部通過軸承轉動連接有轉軸(24)，所述轉軸(24)的兩側固定連接有滾輪(25)，且所述滾輪(25)活動連接在導軌(9)的內部。6.根據權利要求5所述的一種印刷分切機用除塵結構，其特征在于：所述活動塊(23)遠離導軌(9)的一側固定連接有清掃桿(26)，所述清掃桿(26)的外表面固定連接有清掃毛刷(27)。7.根據權利要求6所述的一種印刷分切機用除塵結構，其特征在于：所述機架(2)內部的兩側固定連接有粘附板(28)，且所述粘附板(28)位于分切輥(5)和傳送輥(3)的底部。

技術總結

本實用新型公開了一種印刷分切機用除塵結構，具體涉及印刷分切機技術領域，包括承重座，所述承重座的頂部固定連接有機架，所述機架內部的兩側設有若干傳送輥，且所述機架的一側固定連接有驅動電機，所述驅動電機的輸出端固定連接有分切輥，所述分切輥的兩側表面通過軸承轉動連接在機架的內部。本實用新型提高了吸塵裝置的自動化程度，擴大了吸塵的范圍，有效減少空氣灰塵量，減少粉塵污染，提高了除塵效果，降低了對印刷及使用效果產生的影響，最大限度地提高產品表面清潔度和產品品質的優良率，方便對粉塵進行集中收集，減少了現場粉塵的污染，可以有效減少粉塵繼續飄揚在空中，保證加工環境的整潔。保證加工環境的整潔。保證加工環境的整潔。

技術研發人員：成燕 成煥軍

受保護的技術使用者：南通市福瑞達包裝有限公司

技術研發日：2020.12.30

技術公布日：2021/9/21
