1.本實用新型涉及鋁箔包裝膜加工技術領域，具體涉及一種鋁箔包裝膜壓紋分切機。

背景技術：

2.鋁箔一種用金屬鋁直接壓延成薄片的燙印材料，其燙印效果與純銀箔燙印的效果相似，故又稱假銀箔。由于鋁的質地柔軟、延展性好，具有銀白色的光澤，如果將壓延后的薄片，用硅酸鈉等物質裱在膠版紙上制成鋁箔片，還可進行印刷。但鋁箔本身易氧化而顏色變暗，摩擦、觸摸等都會掉色，因此不適用于長久保存的書刊封面等的燙印。

3.中國專利公開了一種鋁箔包裝膜壓紋分切機(授權公告號cn 213439814)，該專利技術能夠滿足不同厚度鋁箔包裝膜使用，但是，壓紋之間鋁箔缺少壓平的裝置，鋁箔壓紋時，容易產生褶皺。因此，本領域技術人員提供了一種鋁箔包裝膜壓紋分切機，以解決上述背景技術中提出的問題。

技術實現要素：

4.為解決上述技術問題，本實用新型提供一種鋁箔包裝膜壓紋分切機，包括箱體，所述箱體底端四角處安裝有支撐腿，箱體前端設有箱門，箱體一側上端設有壓緊結構，位于壓緊結構的一側設有壓紋結構，壓紋結構的另一側設有導向輥，導向輥的另一側設有收卷輥。

5.優選的：所述壓緊結構包括支撐板，支撐板底端四角處安裝有固定桿，固定桿固定連接箱體頂端。

6.優選的：所述支撐板上端設有壓輥，壓輥的兩端通過轉軸連接支撐塊。

7.優選的：所述支撐塊下端固定連接活動桿，活動桿貫穿且滑動連接支撐板。

8.優選的：所述活動桿底端固定連接限位塊，活動桿位于限位塊和支撐板之間處套裝有彈簧一。

9.優選的：所述壓紋結構包括電機，電機位于箱體內部，電機連接鏈輪一，鏈輪一位于箱體外側，鏈輪一通過鏈條連接鏈輪二，鏈輪二連接轉軸一，轉軸一轉動連接轉軸支架，轉軸支架固定連接箱體頂端，轉軸一中部固定連接下壓紋輥，下壓紋輥上方設有上壓紋輥，上壓紋輥固定連接轉軸二，轉軸二的另一端轉動連接活動塊，活動塊內插裝有滑桿，且轉軸支架位于滑桿處開設有通孔，滑桿位于活動塊上方處套裝有彈簧二。

10.優選的：所述支撐腿下端安裝有支撐輪，箱體的一側壁上安裝有把手，推動把手方便本壓紋分切機移動。

11.本實用新型的技術效果和優點：

12.本實用新型中，將鋁箔包裝膜放置在支撐板上，推動鋁箔包裝膜穿過壓輥和支撐板之間的間隙，在彈簧一的作用下，壓輥對鋁箔包裝膜擠壓，使得鋁箔包裝膜保持平整，從而提高壓紋的質量。

附圖說明

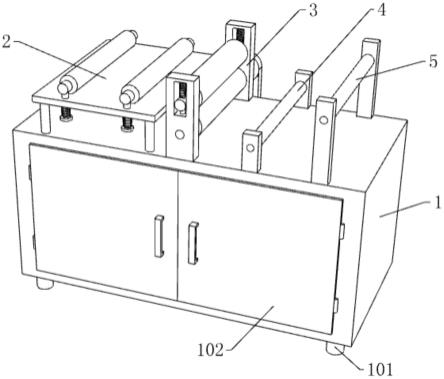

13.圖1是本申請實施例提供的鋁箔包裝膜壓紋分切機結構示意圖；

14.圖2是本申請實施例提供的鋁箔包裝膜壓紋分切機中壓緊結構的結構示意圖；

15.圖3是本申請實施例提供的鋁箔包裝膜壓紋分切機中壓紋結構的結構示意圖；

16.圖4是本申請實施例二的結構示意圖；

17.圖中：1、箱體，101、支撐腿，102、箱門，103、支撐輪，104、把手，2、壓緊結構，201、支撐板，202、固定桿，203、壓輥，204、支撐塊，205、活動桿，206、限位塊，207、彈簧一，3、壓紋結構，301、電機，302、鏈輪一，303、鏈條，304、鏈輪二，305、轉軸一，306、轉軸支架，3061、通孔，307、下壓紋輥，308、上壓紋輥，309、轉軸二，310、活動塊，311、滑桿，312、彈簧二，4、導向輥，5、收卷輥。

具體實施方式

18.下面結合附圖和具體實施方式對本實用新型作進一步詳細的說明。本實用新型的實施例是為了示例和描述起見而給出的，而并不是無遺漏的或者將本實用新型限于所公開的形式。很多修改和變化對于本領域的普通技術人員而言是顯而易見的。選擇和描述實施例是為了更好說明本實用新型的原理和實際應用，并且使本領域的普通技術人員能夠理解本實用新型從而設計適于特定用途的帶有各種修改的各種實施例。

19.實施例1

20.請參閱圖1，在本實施例中提供一種鋁箔包裝膜壓紋分切機，包括箱體1，箱體1底端四角處安裝有支撐腿101，箱體1前端設有箱門102，箱體1一側上端設有壓緊結構2，位于壓緊結構2的一側設有壓紋結構3，壓紋結構3的另一側設有導向輥4，導向輥4的另一側設有收卷輥5。

21.請參閱圖2，壓緊結構2包括支撐板201，支撐板201底端四角處安裝有固定桿202，固定桿202固定連接箱體1頂端，支撐板201上端設有壓輥203，壓輥203的兩端通過轉軸連接支撐塊204，支撐塊204下端固定連接活動桿205，活動桿205貫穿且滑動連接支撐板201，活動桿205底端固定連接限位塊206，活動桿205位于限位塊206和支撐板201之間處套裝有彈簧一207。

22.請參閱圖3，壓紋結構3包括電機301，電機301位于箱體1內部，電機301連接鏈輪一302，鏈輪一302位于箱體1外側，鏈輪一302通過鏈條303連接鏈輪二304，鏈輪二304連接轉軸一305，轉軸一305轉動連接轉軸支架306，轉軸支架306固定連接箱體1頂端，轉軸一305中部固定連接下壓紋輥307，下壓紋輥307上方設有上壓紋輥308，上壓紋輥308固定連接轉軸二309，轉軸二309的另一端轉動連接活動塊310，活動塊310內插裝有滑桿311，且轉軸支架306位于滑桿311處開設有通孔3061，滑桿311位于活動塊310上方處套裝有彈簧二312。

23.實施例2

24.請參閱圖4，在實施例一的基礎上，支撐腿101下端安裝有支撐輪103，箱體1的一側壁上安裝有把手104，推動把手104方便本壓紋分切機移動。

25.本實用新型的工作原理是：

26.使用時，將鋁箔包裝膜放置在支撐板201上，推動鋁箔包裝膜穿過壓輥203和支撐板201之間的間隙，在彈簧一207的作用下，壓輥203對鋁箔包裝膜擠壓，使得鋁箔包裝膜保

持平整，擠壓后的鋁箔包裝膜穿過下壓紋輥307和上壓紋輥308之間的間隙，啟動電機301，帶動鏈輪一302轉動，通過鏈條303帶動鏈輪二304轉動，帶動轉軸一305和下壓紋輥307轉動，利用上壓紋輥308和下壓紋輥307對鋁箔包裝膜進行壓紋，壓紋后的鋁箔包裝膜經過導向輥4后，纏繞在收卷輥5上。

27.顯然，所描述的實施例僅僅是本實用新型的一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域及相關領域的普通技術人員在沒有作出創造性勞動的前提下所獲得的所有其他實施例，都應屬于本實用新型保護的范圍。本實用新型中未具體描述和解釋說明的結構、裝置以及操作方法，如無特別說明和限定，均按照本領域的常規手段進行實施。

技術特征：

1.一種鋁箔包裝膜壓紋分切機，包括箱體(1)，其特征在于，所述箱體(1)底端四角處安裝有支撐腿(101)，箱體(1)前端設有箱門(102)，箱體(1)一側上端設有壓緊結構(2)，位于壓緊結構(2)的一側設有壓紋結構(3)，壓紋結構(3)的另一側設有導向輥(4)，導向輥(4)的另一側設有收卷輥(5)。2.根據權利要求1所述的一種鋁箔包裝膜壓紋分切機，其特征在于，所述壓緊結構(2)包括支撐板(201)，支撐板(201)底端四角處安裝有固定桿(202)，固定桿(202)固定連接箱體(1)頂端。3.根據權利要求2所述的一種鋁箔包裝膜壓紋分切機，其特征在于，所述支撐板(201)上端設有壓輥(203)，壓輥(203)的兩端通過轉軸連接支撐塊(204)。4.根據權利要求3所述的一種鋁箔包裝膜壓紋分切機，其特征在于，所述支撐塊(204)下端固定連接活動桿(205)，活動桿(205)貫穿且滑動連接支撐板(201)。5.根據權利要求4所述的一種鋁箔包裝膜壓紋分切機，其特征在于，所述活動桿(205)底端固定連接限位塊(206)，活動桿(205)位于限位塊(206)和支撐板(201)之間處套裝有彈簧一(207)。6.根據權利要求1所述的一種鋁箔包裝膜壓紋分切機，其特征在于，所述壓紋結構(3)包括電機(301)，電機(301)位于箱體(1)內部，電機(301)連接鏈輪一(302)，鏈輪一(302)位于箱體(1)外側，鏈輪一(302)通過鏈條(303)連接鏈輪二(304)，鏈輪二(304)連接轉軸一(305)，轉軸一(305)轉動連接轉軸支架(306)，轉軸支架(306)固定連接箱體(1)頂端，轉軸一(305)中部固定連接下壓紋輥(307)，下壓紋輥(307)上方設有上壓紋輥(308)，上壓紋輥(308)固定連接轉軸二(309)，轉軸二(309)的另一端轉動連接活動塊(310)，活動塊(310)內插裝有滑桿(311)，且轉軸支架(306)位于滑桿(311)處開設有通孔(3061)，滑桿(311)位于活動塊(310)上方處套裝有彈簧二(312)。7.根據權利要求1所述的一種鋁箔包裝膜壓紋分切機，其特征在于，所述支撐腿(101)下端安裝有支撐輪(103)，箱體(1)的一側壁上安裝有把手(104)，推動把手(104)方便本壓紋分切機移動。

技術總結

本實用新型公開了一種鋁箔包裝膜壓紋分切機，包括箱體，所述箱體底端四角處安裝有支撐腿，箱體前端設有箱門，箱體一側上端設有壓緊結構，位于壓緊結構的一側設有壓紋結構，壓紋結構的另一側設有導向輥，導向輥的另一側設有收卷輥，本實用新型中，將鋁箔包裝膜放置在支撐板上，推動鋁箔包裝膜穿過壓輥和支撐板之間的間隙，在彈簧一的作用下，壓輥對鋁箔包裝膜擠壓，使得鋁箔包裝膜保持平整，從而提高壓紋的質量。紋的質量。紋的質量。

技術研發人員：金俊梅 孫杰三 孫宏偉 張玉廷

受保護的技術使用者：上海迦諾精密機械科技發展有限公司
