本實用新型屬于編織機技術領域，具體涉及一種自動分切編織機。

背景技術：

編織機適用原料品種有：錦綸復絲(線)、丙綸長絲(線)、丙綸、滌綸、尼龍、PP、PE、PVC、低彈、高彈、棉線紗(線)、珠光線、皮料、混合等。

現有的進行片狀皮料編織的編織機在編織時，首先需要將皮料切成長條狀，然后將長條狀皮料人工送入編織機中，耗時耗力，而且容易出現編織混亂的問題。

技術實現要素：

本實用新型的目的在于提供一種自動分切編織機，以解決上述背景技術中提出的問題。

為實現上述目的，本實用新型提供如下技術方案：一種自動分切編織機，包括進料輸送機，所述進料輸送機的出料口連接分切機的進料端，所述分切機前端設有分切輥，所述分切輥的表面等間距設有切割刀片，所述分切輥的一端設有皮帶輥，所述分切機的輸料平面上設有與切割刀片相適配的刀片槽，所述分切機的一側設有編織機本體，所述編織機本體的出料端連通出料輸送機的進口，出料輸送機的一端設有壓輥。

優選的，所述編織機本體上設有下模，下模兩側對稱設有導向桿，所述導向桿之間滑動設有上模。

優選的，所述進料輸送機上設有切斷刀片。

優選的，所述編織機本體的一側還設有縱向送料切斷機構，縱向送料切斷機構包括支撐板，所述支撐板的上端面右側設有縱條料輥，縱條料輥的左側設有兩個轉輥，其中一個轉輥通過電機驅動旋轉，所述支撐板的上端面左側設有滑桿，滑桿中部固定有氣缸安裝板，氣缸安裝板上安裝氣缸，氣缸安裝板上側的滑桿滑動設有滑動板，氣缸連接滑動板的下端面，滑動板的上端面中部設有縱條切刀，所述滑桿的底部安裝刀座。

優選的，述滑動板與刀座之間的滑桿上套接有彈簧。

本實用新型的技術效果和優點：該自動分切編織機，通過設置進料輸送機、分切機、編織機本體和出料輸送機，可實現將整卷皮料從切割成條至編織成席的一整套流程，非常方便、高效，節省人力，而且不會出現人為操作失誤的問題，設置的分切輥，在將皮料切割過程中可將切割后的產品整齊平整輸送，非常實用，設置的壓輥，在編織完整后，可將產品壓平整，節省后續整平的工作。

附圖說明

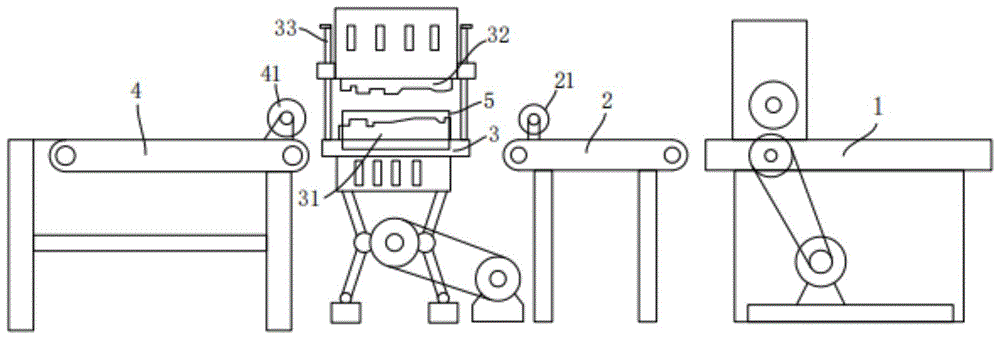

圖1為本實用新型的結構示意圖；

圖2為本實用新型的分切輥結構示意圖；

圖3為本實用新型的下模和上模結構示意圖；

圖4為本實用新型的膠片擠出示意圖；

圖5為本實用新型的結構示意圖。

圖中：1進料輸送機、2分切機、21分切輥、22切割刀片、23皮帶輥、3編織機本體、31下模、32上模、33導向桿、4出料輸送機、41壓輥、5縱向送料切斷機構、51支撐板、52縱條料輥、53轉輥、54滑桿、55氣缸、56氣缸安裝板、57滑動板、58縱條切刀、59刀座。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例。基于本實用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

本實用新型提供了如圖1-5所示的一種自動分切編織機，包括進料輸送機1，所述進料輸送機1的出料口連接分切機2的進料端，所述分切機2前端設有分切輥21，所述分切輥21的表面等間距設有切割刀片22，所述分切輥21的一端設有皮帶輥23，所述分切機2的輸料平面上設有與切割刀片22相適配的刀片槽，所述分切機2的一側設有編織機本體3，所述編織機本體3的出料端連通出料輸送機4的進口，出料輸送機4的一端設有壓輥41。

具體的，所述編織機本體3上設有下模31，下模31兩側對稱設有導向桿33，所述導向桿33之間滑動設有上模32。

具體的，所述進料輸送機1上設有切斷刀片。

具體的，所述編織機本體3的一側還設有縱向送料切斷機構5，縱向送料切斷機構5包括支撐板51，所述支撐板51的上端面右側設有縱條料輥52，縱條料輥52的左側設有兩個轉輥53，其中一個轉輥53通過電機驅動旋轉，所述支撐板51的上端面左側設有滑桿54，滑桿54中部固定有氣缸安裝板56，氣缸安裝板56上安裝氣缸55，氣缸安裝板56上側的滑桿54滑動設有滑動板57，氣缸55連接滑動板57的下端面，滑動板57的上端面中部設有縱條切刀58，所述滑桿54的底部安裝刀座59。

具體的，所述滑動板57與刀座59之間的滑桿54上套接有彈簧。

進料輸送機1進行送料，皮料經過切斷刀片，達到預設長度后，切斷刀片切斷皮料，然后進入分切機2，分切輥21轉動，皮料邊進給邊被切割刀片切成條狀，切割后的皮料為橫條，條狀進入編織機本體3，然后縱向送料切斷機構5將縱條料輥52上的縱條切斷并送入編織機本體3內，編織機本體3將橫條和縱條相互穿送，進行編織，完整后的產品經過壓輥41，壓輥41將產品壓平后由出料輸送機4輸出。

最后應說明的是：以上所述僅為本實用新型的優選實施例而已，并不用于限制本實用新型，盡管參照前述實施例對本實用新型進行了詳細的說明，對于本領域的技術人員來說，其依然可以對前述各實施例所記載的技術方案進行修改，或者對其中部分技術特征進行等同替換，凡在本實用新型的精神和原則之內，所作的任何修改、等同替換、改進等，均應包含在本實用新型的保護范圍之內。

技術特征：

1.一種自動分切編織機，包括進料輸送機(1)，其特征在于：所述進料輸送機(1)的出料口連接分切機(2)的進料端，所述分切機(2)前端設有分切輥(21)，所述分切輥(21)的表面等間距設有切割刀片(22)，所述分切輥(21)的一端設有皮帶輥(23)，所述分切機(2)的輸料平面上設有與切割刀片(22)相適配的刀片槽，所述分切機(2)的一側設有編織機本體(3)，所述編織機本體(3)的出料端連通出料輸送機(4)的進口，出料輸送機(4)的一端設有壓輥(41)。

2.根據權利要求1所述的一種自動分切編織機，其特征在于：所述編織機本體(3)上設有下模(31)，下模(31)兩側對稱設有導向桿(33)，所述導向桿(33)之間滑動設有上模(32)。

3.根據權利要求1所述的一種自動分切編織機，其特征在于：所述進料輸送機(1)上設有切斷刀片。

4.根據權利要求1所述的一種自動分切編織機，其特征在于：所述編織機本體(3)的一側還設有縱向送料切斷機構(5)，縱向送料切斷機構(5)包括支撐板(51)，所述支撐板(51)的上端面右側設有縱條料輥(52)，縱條料輥(52)的左側設有兩個轉輥(53)，其中一個轉輥(53)通過電機驅動旋轉，所述支撐板(51)的上端面左側設有滑桿(54)，滑桿(54)中部固定有氣缸安裝板(56)，氣缸安裝板(56)上安裝氣缸(55)，氣缸安裝板(56)上側的滑桿(54)滑動設有滑動板(57)，氣缸(55)連接滑動板(57)的下端面，滑動板(57)的上端面中部設有縱條切刀(58)，所述滑桿(54)的底部安裝刀座(59)。

5.根據權利要求4所述的一種自動分切編織機，其特征在于：所述滑動板(57)與刀座(59)之間的滑桿(54)上套接有彈簧。

技術總結

本實用新型公開了一種自動分切編織機，包括進料輸送機，所述進料輸送機的出料口連接分切機的進料端，所述分切機前端設有分切輥，所述分切輥的表面等間距設有切割刀片，所述分切輥的一端設有皮帶輥，所述分切機的輸料平面上設有與切割刀片相適配的刀片槽，所述分切機的一側設有編織機本體，所述編織機本體的出料端連通出料輸送機的進口，出料輸送機的一端設有壓輥。該自動分切編織機，通過設置進料輸送機、分切機、編織機本體和出料輸送機，可實現將整卷皮料從切割成條至編織成席的一整套流程，非常方便、高效，節省人力，而且不會出現人為操作失誤的問題，設置的分切輥，在將皮料切割過程中可將切割后的產品整齊平整輸送，非常實用。

技術研發人員：李文聰

受保護的技術使用者：李文聰

技術研發日：2018.11.27
