本實用新型涉及機械自動化技術領域，具體為一種分切機的對刀裝置。

背景技術：

分切機的效率和以下幾個因素有關：分切速度、成品率、非運行占用時間、穩定性等。分切速度固然是分切機工作效率的一個重要指標，但是如果成品率底下，不但會造成整機的工作效率低下，而且會造成成本的上升。同樣，如果非運行占用時間長，如調機、對刀、換刀等消耗時間過長，單純的提高分切機的速度，也就沒有什么意義了。分切機的原有對刀方式一般有以下兩種：1、看刀桿上的刻度；2、采用游標卡尺，這兩種對刀方式在實際使用中一來調機、對刀、換刀等消耗時間過長，二來操作不便。為此，我們提出了一種分切機的對刀裝置投入使用，以解決上述問題。

技術實現要素：

本實用新型的目的在于提供一種分切機的對刀裝置，以解決上述背景技術中提出的現有的分切機對刀裝置調機、對刀、換刀等消耗時間過長，操作不便的問題。

為實現上述目的，本實用新型提供如下技術方案：一種分切機的對刀裝置，包括刀塊主體，所述刀塊主體的左右兩端均安裝有擋板，所述刀塊主體的后側連接有側擋板，且側擋板的左右兩端部與兩組擋板連接，所述刀塊主體的頂部開有一體成型的滑槽，所述滑槽的內腔滑動連接有兩組螺母塊，兩組所述螺母塊上均安裝有支撐座，兩組支撐座的頂端與紙管連接。

優選的，所述擋板的側壁還開有便于固定在分切機上的安裝孔。

優選的，所述螺母塊的寬度略小于滑槽的寬度，且螺母塊位于滑槽的內腔并與滑槽滑動連接。

優選的，所述刀塊主體、擋板和側擋板均由鋁合金一體成型。

與現有技術相比，本實用新型的有益效果是：本實用新型結構簡單，設計合理，整體質量輕便，對調機、對刀、換刀等消耗時間大大縮短，提高了操作的便利性。

附圖說明

圖1為本實用新型結構示意圖；

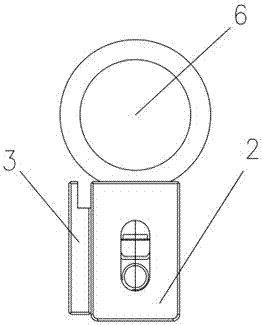

圖2為本實用新型側視圖。

圖中：1刀塊主體、2擋板、3側擋板、4支撐座、5螺母塊、6紙管、7滑槽。

具體實施方式

下面將結合本實用新型實施例中的附圖，對本實用新型實施例中的技術方案進行清楚、完整地描述，顯然，所描述的實施例僅僅是本實用新型一部分實施例，而不是全部的實施例?；诒緦?shí)用新型中的實施例，本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例，都屬于本實用新型保護的范圍。

請參閱圖1-2，本實用新型提供一種技術方案：一種分切機的對刀裝置，包括刀塊主體1，所述刀塊主體1的左右兩端均安裝有擋板2，所述刀塊主體1的后側連接有側擋板3，且側擋板3的左右兩端部與兩組擋板2連接，所述刀塊主體1的頂部開有一體成型的滑槽7，所述滑槽7的內腔滑動連接有兩組螺母塊5，兩組所述螺母塊5上均安裝有支撐座4，兩組支撐座4的頂端與紙管6連接。

其中，所述擋板2的側壁還開有便于固定在分切機上的安裝孔，所述螺母塊5的寬度略小于滑槽7的寬度，且螺母塊5位于滑槽7的內腔并與滑槽7滑動連接，所述刀塊主體1、擋板2和側擋板3均由鋁合金一體成型。

工作原理：本實用新型由一刀塊主體1、擋板2、側擋板3、兩組支撐座4和兩件螺母塊5等組件組成，在刀塊主體1上開設有一滑槽7，滑槽7里面放2個螺母塊5，螺母塊5上面分別固定兩組支撐座4，兩件擋板2分別固定在刀塊主體1的兩邊，防止支撐座4掉落，在實際使用中，按需要的紙管6的長度調節在刀塊主體1上的兩組支撐座4的距離后，往機器上的刀桿一擺就可完成調刀動作，本實用新型結構簡單，設計合理，采用鋁合金制成的刀塊主體1、兩組擋板2和側擋板3使得整體質量輕便，對調機、對刀、換刀等消耗時間大大縮短，提高了操作的便利性。

盡管已經示出和描述了本實用新型的實施例，對于本領域的普通技術人員而言，可以理解在不脫離本實用新型的原理和精神的情況下可以對這些實施例進行多種變化、修改、替換和變型，本實用新型的范圍由所附權利要求及其等同物限定。

技術特征：

1.一種分切機的對刀裝置，包括刀塊主體（1），其特征在于：所述刀塊主體（1）的左右兩端均安裝有擋板（2），所述刀塊主體（1）的后側連接有側擋板（3），且側擋板（3）的左右兩端部與兩組擋板（2）連接，所述刀塊主體（1）的頂部開有一體成型的滑槽（7），所述滑槽（7）的內腔滑動連接有兩組螺母塊（5），兩組所述螺母塊（5）上均安裝有支撐座（4），兩組支撐座（4）的頂端與紙管（6）連接。

2.根據權利要求1所述的一種分切機的對刀裝置，其特征在于：所述擋板（2）的側壁還開有便于固定在分切機上的安裝孔。

3.根據權利要求1所述的一種分切機的對刀裝置，其特征在于：所述螺母塊（5）的寬度略小于滑槽（7）的寬度，且螺母塊（5）位于滑槽（7）的內腔并與滑槽（7）滑動連接。

4.根據權利要求1所述的一種分切機的對刀裝置，其特征在于：所述刀塊主體（1）、擋板（2）和側擋板（3）均由鋁合金一體成型。

技術總結

本實用新型公開了機械自動化技術領域的一種分切機的對刀裝置，包括刀塊主體，所述刀塊主體的左右兩端均安裝有擋板，所述刀塊主體的后側連接有側擋板，且側擋板的左右兩端部與兩組擋板連接，所述刀塊主體的頂部開有一體成型的滑槽，所述滑槽的內腔滑動連接有兩組螺母塊，兩組所述螺母塊上均安裝有支撐座，兩組支撐座的頂端與紙管連接，本實用新型結構簡單，設計合理，整體質量輕便，對調機、對刀、換刀等消耗時間大大縮短，提高了操作的便利性。

技術研發人員：呂孟強

受保護的技術使用者：廈門德力實自動化設備有限公司

文檔號碼：201720570862

技術研發日：2017.05.22

技術公布日：2018.01.30
