一種長度可調的包裝纏繞膜用紙管分切機的制作方法

2023年12月19日國知局瀏覽量:0

一種長度可調的包裝纏繞膜用紙管分切機的制作方法

1.本實用新型涉及紙管切割領域,具體是一種長度可調的包裝纏繞膜用紙管分切機。

背景技術:

2.紙管分切機是紙管加工過程中的常用設備,其通過將紙管固定于定位輥之上,利用切割刀片對其進行分切。

3.根據中國專利網:cn208305203u,提出了一種紙管分切機,包括機架、設置于機架上的定位裝置、固定裝置及切割裝置;其中,機架上開設有長條形的紙管輸送槽;定位裝置能夠?qū)ξ挥诩埞茌斔筒蹆?nèi)的紙管進行定位;固定裝置能夠?qū)⒓埞軌撼钟诩埞茌斔筒蹆?nèi);切割裝置能夠沿垂直于紙管輸送槽的方向?qū)⒓埞芮袛?。該紙管分切機能夠?qū)崿F(xiàn)紙管的快速精準切割,切割效果好,使用比較方便。

4.上述的一種紙管分切機在使用時,其紙管在切割時,無法對紙管需要切割的長度進行調節,切割出的紙管長度固定,當需要不同長度的紙管時,只能對切割刀片的切割速度進行調整,較為不便,因此本實用新型提出了一種長度可調的包裝纏繞膜用紙管分切機。

技術實現要素:

5.本實用新型的目的在于:為了解決紙管的切割長度不便于調節的問題,提供一種長度可調的包裝纏繞膜用紙管分切機。

6.為實現上述目的,本實用新型提供如下技術方案:一種長度可調的包裝纏繞膜用紙管分切機,包括主體、調節機構、夾持機構,所述主體的內側設置有夾持輪、輸送輪,所述夾持輪位于輸送輪的一側,所述主體的一端設置有切割箱體;

7.其中,所述調節機構包括有位于主體一側外壁的撥桿,所述撥桿的一端連接有連桿,所述連桿的一端連接有一號齒輪,所述一號齒輪的一側外壁連接有電機,所述連桿的另一端連接有二號齒輪,所述連桿的外壁設置有套筒,所述套筒的外壁設置有履帶,所述二號齒輪的一側外壁設置有三號齒輪,所述三號齒輪的外壁設置有四號齒輪,所述四號齒輪的頂端通過連接桿連接有五號齒輪。

8.作為本實用新型再進一步的方案:所述夾持機構包括有位于夾持輪頂端的轉輪,所述轉輪的外壁設置有連接塊,所述連接塊的內壁位于轉輪的一側設置有伸縮桿,所述伸縮桿的外壁設置有彈簧,所述伸縮桿的一端連接有限位塊。

9.作為本實用新型再進一步的方案:所述主體的內壁設置有與夾持輪外壁移動軌跡相匹配的凹槽,所述夾持輪的數量設置有多個,多個所述夾持輪均勻的發布在主體的內側。

10.作為本實用新型再進一步的方案:所述連接塊的內壁與伸縮桿的外壁相契合,所述連接塊的內壁設置有與轉輪外壁相匹配的凹槽。

11.作為本實用新型再進一步的方案:所述三號齒輪的一側外壁與二號齒輪的外壁相嚙合,所述四號齒輪的外壁與三號齒輪的外壁相嚙合。

12.作為本實用新型再進一步的方案:所述五號齒輪的外壁與一號齒輪的外壁相嚙合,所述主體的內壁設置有與撥桿移動軌跡相匹配的凹槽,所述凹槽的橫截面呈“l(fā)”形結構。

13.作為本實用新型再進一步的方案:所述連桿的外壁與套筒的內壁相契合,所述連桿的外壁設置有凸塊,所述套筒的內壁設置有與凸塊外壁相匹配的凹槽。

14.與現有技術相比,本實用新型的有益效果是:

15.1、通過設置調節機構,通過啟動電機,電機工作將帶動連桿轉動,連桿轉動將帶動一號齒輪、二號齒輪轉動,二號齒輪轉動帶動三號齒輪、四號齒輪轉動,四號齒輪轉動將帶動輸送輪轉動,對物料進行輸送,給予撥桿拉力,使撥桿沿著主體的內壁滑槽移動,撥桿移動將帶動連桿移動,直到一號齒輪的外壁與五號齒輪的外壁相接觸,而三號齒輪與四號齒輪將分離,那么電機工作將帶動五號齒輪轉動,對輸送輪的轉速進行調節,達到了對物料切割呈不同長度的調節目的;

16.2、通過設置夾持機構,通過將物料置于主體的內壁凹槽內,此時物料將給予夾持輪壓力,夾持輪受到外界壓力時,夾持輪將在外力作用下帶動轉輪移動,轉輪移動將帶動連接塊移動,連接塊移動將沿著伸縮桿的外壁移動,同時給予彈簧壓力,達到了對不同大小的物料進行夾持的目的。

附圖說明

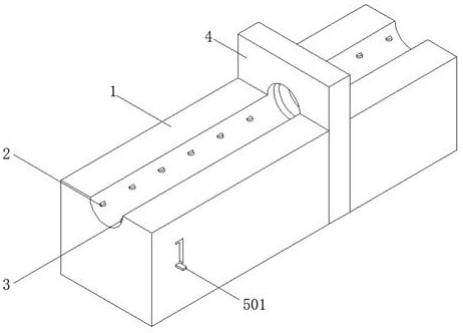

17.圖1為本實用新型的結構示意圖;

18.圖2為本實用新型的調節機構的結構示意圖;

19.圖3為本實用新型的夾持機構的結構示意圖。

20.圖中:1、主體;2、夾持輪;3、輸送輪;4、切割箱體;5、調節機構;501、撥桿;502、連桿;503、一號齒輪;504、電機;505、二號齒輪;506、套筒;507、三號齒輪;508、四號齒輪;509、五號齒輪;510、履帶;6、夾持機構;601、轉輪;602、連接塊;603、伸縮桿;604、彈簧;605、限位塊。

具體實施方式

21.下面將結合本實用新型實施例中的附圖,對本實用新型實施例中的技術方案進行清楚、完整地描述,顯然,所描述的實施例僅僅是本實用新型一部分實施例,而不是全部的實施例?;诒緦?shí)用新型中的實施例,本領域普通技術人員在沒有做出創造性勞動前提下所獲得的所有其他實施例,都屬于本實用新型保護的范圍。

22.在本實用新型的描述中,需要說明的是,術語“中心”、“上”、“下”、“左”、“右”、“豎直”、“水平”、“內”、“外”等指示的方位或位置關系為基于附圖所示的方位或位置關系,僅是為了便于描述本實用新型和簡化描述,而不是指示或暗示所指的裝置或元件必須具有特定的方位、以特定的方位構造和操作,因此不能理解為對本實用新型的限制。此外,術語“第一”、“第二”、“第三”僅用于描述目的,而不能理解為指示或暗示相對重要性。在本實用新型的描述中,需要說明的是,除非另有明確的規定和限定,術語“安裝”、“相連”、“連接”、“設置”應做廣義理解,例如,可以是固定連接,也可以是可拆卸連接,或一體地連接;可以是機械連接,也可以是電連接;可以是直接相連,也可以通過中間媒介間接相連,可以是兩個元

件內部的連通。對于本領域的普通技術人員而言,可以具體情況理解上述術語在本實用新型中的具體含義。下面根據本實用新型的整體結構,對其實施例進行說明。

23.請參閱圖1~3,本實用新型實施例中,一種長度可調的包裝纏繞膜用紙管分切機,包括主體1、調節機構5、夾持機構6,主體1的內側設置有夾持輪2、輸送輪3,所述夾持輪2位于輸送輪3的一側,所述主體1的一端設置有切割箱體4;

24.其中,調節機構5包括有位于主體1一側外壁的撥桿501,撥桿501的一端連接有連桿502,連桿502的一端連接有一號齒輪503,一號齒輪503的一側外壁連接有電機504,連桿502的另一端連接有二號齒輪505,連桿502的外壁設置有套筒506,套筒506的外壁設置有履帶510,二號齒輪505的一側外壁設置有三號齒輪507,三號齒輪507的外壁設置有四號齒輪508,四號齒輪508的頂端通過連接桿連接有五號齒輪509。

25.請著重參閱圖3,夾持機構6包括有位于夾持輪2頂端的轉輪601,轉輪601的外壁設置有連接塊602,連接塊602的內壁位于轉輪601的一側設置有伸縮桿603,伸縮桿603的外壁設置有彈簧604,伸縮桿603的一端連接有限位塊605,通過此結構可使不同寬度的紙筒在輸送輪3的作用下被夾持住。

26.請著重參閱圖1,主體1的內壁設置有與夾持輪2外壁移動軌跡相匹配的凹槽,夾持輪2的數量設置有多個,多個夾持輪2均勻的發布在主體1的內側,通過此結構可使多個夾持。

27.請著重參閱圖3,連接塊602的內壁與伸縮桿603的外壁相契合,連接塊602的內壁設置有與轉輪601外壁相匹配的凹槽,通過此結構可使當夾持輪2受到外界壓力時,夾持輪2將在外力作用下帶動轉輪601移動,轉輪601移動將帶動連接塊602移動,連接塊602移動將沿著伸縮桿603的外壁移動,同時給予彈簧604壓力,對不同大小的物料進行夾持,當物料移動時,夾持輪2將在轉輪601的作用下進行轉動。

28.請著重參閱圖2,三號齒輪507的一側外壁與二號齒輪505的外壁相嚙合,四號齒輪508的外壁與三號齒輪507的外壁相嚙合,通過此結構可使當電機504工作時,電機504工作將帶動連桿502轉動,連桿502轉動將帶動一號齒輪503、二號齒輪505轉動,二號齒輪505轉動將帶動三號齒輪507轉動,三號齒輪507轉動將帶動與其外壁嚙合的四號齒輪508轉動,四號齒輪508轉動將帶動輸送輪3轉動,對物料進行輸送。

29.請著重參閱圖2,五號齒輪509的外壁與一號齒輪503的外壁相嚙合,主體1的內壁設置有與撥桿501移動軌跡相匹配的凹槽,凹槽的橫截面呈“l(fā)”形結構,通過此結構可給予撥桿501拉力,使撥桿501沿著主體1的內壁滑槽移動,撥桿501移動將帶動連桿502移動,直到一號齒輪503的外壁與五號齒輪509的外壁相接觸,而三號齒輪507與四號齒輪508將分離,那么電機504工作將帶動五號齒輪509轉動。

30.請著重參閱圖2,連桿502的外壁與套筒506的內壁相契合,連桿502的外壁設置有凸塊,套筒506的內壁設置有與凸塊外壁相匹配的凹槽,通過此結構可使當連桿502轉動時將帶動套筒506轉動,套筒506轉動將帶動履帶510傳動,從而帶動多個輸送輪3轉動。

31.本實用新型的工作原理是:使用此裝置時,通過將物料置于主體1的內壁凹槽內,此時物料將給予夾持輪2壓力,夾持輪2受到外界壓力時,夾持輪2將在外力作用下帶動轉輪601移動,轉輪601移動將帶動連接塊602移動,連接塊602移動將沿著伸縮桿603的外壁移動,同時給予彈簧604壓力,對不同大小的物料進行夾持,當物料移動時,夾持輪2將在轉輪

601的作用下進行轉動,通過啟動電機504,電機504工作將帶動連桿502轉動,連桿502轉動將帶動一號齒輪503、二號齒輪505轉動,二號齒輪505轉動將帶動三號齒輪507轉動,三號齒輪507轉動將帶動與其外壁嚙合的四號齒輪508轉動,四號齒輪508轉動將帶動輸送輪3轉動,對物料進行輸送,給予撥桿501拉力,使撥桿501沿著主體1的內壁滑槽移動,撥桿501移動將帶動連桿502移動,直到一號齒輪503的外壁與五號齒輪509的外壁相接觸,而三號齒輪507與四號齒輪508將分離,那么電機504工作將帶動五號齒輪509轉動,對輸送輪3的轉速進行調節,從而使物料被切割的長度不同。

32.以上所述的,僅為本實用新型較佳的具體實施方式,但本實用新型的保護范圍并不局限于此,任何熟悉本技術領域的技術人員在本實用新型揭露的技術范圍內,根據本實用新型的技術方案及其實用新型構思加以等同替換或改變,都應涵蓋在本實用新型的保護范圍之內。

技術特征:

1.一種長度可調的包裝纏繞膜用紙管分切機,包括主體(1)、調節機構(5)、夾持機構(6),其特征在于,所述主體(1)的內側設置有夾持輪(2)、輸送輪(3),所述夾持輪(2)位于輸送輪(3)的一側,所述主體(1)的一端設置有切割箱體(4);其中,所述調節機構(5)包括有位于主體(1)一側外壁的撥桿(501),所述撥桿(501)的一端連接有連桿(502),所述連桿(502)的一端連接有一號齒輪(503),所述一號齒輪(503)的一側外壁連接有電機(504),所述連桿(502)的另一端連接有二號齒輪(505),所述連桿(502)的外壁設置有套筒(506),所述套筒(506)的外壁設置有履帶(510),所述二號齒輪(505)的一側外壁設置有三號齒輪(507),所述三號齒輪(507)的外壁設置有四號齒輪(508),所述四號齒輪(508)的頂端通過連接桿連接有五號齒輪(509)。2.根據權利要求1所述的一種長度可調的包裝纏繞膜用紙管分切機,其特征在于,所述夾持機構(6)包括有位于夾持輪(2)頂端的轉輪(601),所述轉輪(601)的外壁設置有連接塊(602),所述連接塊(602)的內壁位于轉輪(601)的一側設置有伸縮桿(603),所述伸縮桿(603)的外壁設置有彈簧(604),所述伸縮桿(603)的一端連接有限位塊(605)。3.根據權利要求1所述的一種長度可調的包裝纏繞膜用紙管分切機,其特征在于,所述主體(1)的內壁設置有與夾持輪(2)外壁移動軌跡相匹配的凹槽,所述夾持輪(2)的數量設置有多個,多個所述夾持輪(2)均勻的發布在主體(1)的內側。4.根據權利要求2所述的一種長度可調的包裝纏繞膜用紙管分切機,其特征在于,所述連接塊(602)的內壁與伸縮桿(603)的外壁相契合,所述連接塊(602)的內壁設置有與轉輪(601)外壁相匹配的凹槽。5.根據權利要求1所述的一種長度可調的包裝纏繞膜用紙管分切機,其特征在于,所述三號齒輪(507)的一側外壁與二號齒輪(505)的外壁相嚙合,所述四號齒輪(508)的外壁與三號齒輪(507)的外壁相嚙合。6.根據權利要求1所述的一種長度可調的包裝纏繞膜用紙管分切機,其特征在于,所述五號齒輪(509)的外壁與一號齒輪(503)的外壁相嚙合,所述主體(1)的內壁設置有與撥桿(501)移動軌跡相匹配的凹槽,所述凹槽的橫截面呈“l(fā)”形結構。7.根據權利要求1所述的一種長度可調的包裝纏繞膜用紙管分切機,其特征在于,所述連桿(502)的外壁與套筒(506)的內壁相契合,所述連桿(502)的外壁設置有凸塊,所述套筒(506)的內壁設置有與凸塊外壁相匹配的凹槽。

技術總結

本實用新型公開了一種長度可調的包裝纏繞膜用紙管分切機,涉及紙管切割領域,包括主體、調節機構、夾持機構,所述主體的內側設置有夾持輪、輸送輪,所述夾持輪位于輸送輪的一側,所述主體的一端設置有切割箱體。本實用新型通過設置調節機構,通過啟動電機,電機工作將帶動連桿轉動,連桿轉動將帶動一號齒輪、二號齒輪轉動,二號齒輪轉動帶動三號齒輪、四號齒輪轉動,四號齒輪轉動將帶動輸送輪轉動,對物料進行輸送,給予撥桿拉力,使撥桿沿著主體的內壁滑槽移動,撥桿移動將帶動連桿移動,直到一號齒輪的外壁與五號齒輪的外壁相接觸,而三號齒輪與四號齒輪將分離,從而對輸送輪的轉速進行調節,達到了對物料切割呈不同長度的調節目的。的。的。

技術研發人員:劉決文

受保護的技術使用者:銅陵市信諾包裝材料有限公司

技術研發日:2021.06.09

技術公布日:2021/11/28
