1.本實用新型涉及一種分切機紙管定位裝置，屬于塑料薄膜制造設備技術領域。

背景技術：

2.紙管在塑料薄膜領域內被廣泛的應用，將塑料薄膜收卷于紙卷上，以便于塑料薄膜整體的制備及存儲，在塑料薄膜收卷于紙管上之前或之后，需要對紙管進行分切，紙管的分切在分切機上完成，分切機的結構如授權公告號是cn201095133y的中國實用新型專利所公開，其包括機架、帶切筒刀片的刀架和芯輥，芯輥之一端是自由端，以更于裝管和卸筒，芯輥的自由端之下方設置有一對托輥滾輪，托輥滾輪安裝在一鍵套上，并下連帶活節由踏板操縱的升降桿，其中的踏板同時帶動刀架，工作時，先按需要在刀架上端的切刀輥上安裝好切筒刀片，再將待切紙筒在芯輥上套好，而切筒刀片安裝位置的確定由于缺少定位而較為不便，并且一根較長的紙筒可能需要分切出不同長度的紙管，由此使切筒刀片的安裝定位更加的不便。授權公告號是cn213352575u的中國實用新型專利公開的紙管分切機構同樣也具有上述缺陷。

技術實現要素：

3.本實用新型的目的是提供一種分切機紙管定位裝置，解決現有技術中對紙管進行切割時，對切割用的刀具定位不便的技術缺陷。

4.為解決上述問題，本實用新型所采取的技術方案是：分切機紙管定位裝置，安裝于分切機上部，該分切機紙管定位裝置包括支撐梁、安裝座和多個激光發射器，支撐梁在使用狀態下安裝于分切機上，安裝座安裝在支撐梁上并且與支撐梁構成水平移動副，安裝座上設置有固定件，用于在安裝座移動至預定位置后固定在支撐梁上，激光發射器安裝在安裝座上，并且激光發射器發出的激光射向分切機上待分切的紙管上，用于確定分切機上切刀的位置。本實用新型安裝在分切機上部，由激光發射器發射出激光，激光照射在紙管上，可以對切刀的位置進行調整，由于安裝座可以在支撐梁上移動，故本實用新型可以根據紙管切割的長度對激光發射器的位置進行相應的調整，從而方便切刀位置的調整。

5.作為本實用新型的進一步改進，支撐梁上安裝有導軌，導軌上遠離支撐梁的一側開設有導向槽，安裝座上靠近支撐梁的一側轉動設置有滾輪，滾輪設置于導向槽內與導向槽相配合并且可在導向槽內滾動，固定件包括固定塊和緊固螺栓，固定塊位于導向槽內，緊固螺栓穿過安裝座并且與固定塊螺紋配合，轉動緊固螺栓使固定塊壓緊在導向槽，用于安裝座的與導軌的固定。本實用新型在支撐梁上設置導軌，通過安裝座上的滾輪與導軌的配合及相對移動，便于安裝座在支撐梁上的移動，本實用新型通過緊固螺栓與固定塊的配合，在固定塊壓緊導軌時，對安裝座在導軌上的位置進行固定，避免在使用狀態下由于安裝座的移動而使定位不準確。

6.作為本實用新型的進一步改進，還包括發射器安裝架，該發射器安裝架包括第一安裝板、第二安裝板和安裝套筒，第一安裝板由安裝板單元a和安裝板單元b組成并且成l

型，安裝板單元a固定在安裝座上，第二安裝板由安裝板單元c和安裝板單元d構成并成l型，安裝板單元c安裝在安裝板單元b上，安裝套筒固定在安裝板d上，激光發射器安裝在安裝套筒內。本實用新型通過設置第一安裝板、第二安裝板及安裝套筒，方便激光發生器的安裝。

7.作為本實用新型的進一步改進，安裝套筒上沿徑向開設有螺紋通孔，螺紋通孔內設置有與其螺紋配合的壓緊螺栓，壓緊螺栓的端部抵住激光發射器用于將激光發射器固定在安裝套筒內。本實用新型通過設置壓緊螺栓，由壓緊螺栓將激光發生器壓緊在安裝套筒內，避免激光發生器在安裝套筒內移動。

8.作為本實用新型的進一步改進，安裝板單元b上開設有通孔a和腰形孔，腰形孔位于通孔a的上方，并且通孔a的圓心位于腰形孔中心線所在的圓的圓心上，安裝板單元c上開設有通孔b和通孔c，安裝板單元c采用穿過通孔b和通孔a的安裝螺栓a及與其螺紋配合的螺母a轉動安裝在安裝板單元b上，通孔c中設置有安裝螺栓b，該安裝螺栓b穿過腰形孔并設置有與其螺紋配合的螺母b，松動螺母b，可沿著腰形孔轉動調整安裝板單元c用于調整激光發射器發出的激光的照射角度。本實用新型中的安裝螺栓可以作為第二安裝板相對第一安裝板轉動的轉動軸，而由于在安裝板單元b上開設腰形孔，故可以沿腰形孔的方向轉動安裝板單元c，從而調整激光發射器發出激光的照射角度，本實用新型可以根據實際需要對激光發射器的照射角度進行適當?shù)恼{(diào)整，如根據待切割的紙管的直徑不同進行相應的調整等。

9.作為本實用新型的進一步改進，導軌上位于導向槽的兩端處各設置有一個限位螺栓，用于阻止安裝座從導軌上滑落。本實用新型通過設置限位螺栓，對安裝座的移動進行限位，提高使用的安全性。

10.綜上所述，本實用新型的有益效果是：本實用新型通過激光發射器發射出的激光對分切機上切割紙管的刀具進行定位，由于激光發射器在支撐梁上的位置可調，故本實用新型通過提高刀具定位的便捷程度，提高紙管的分切效率。

附圖說明

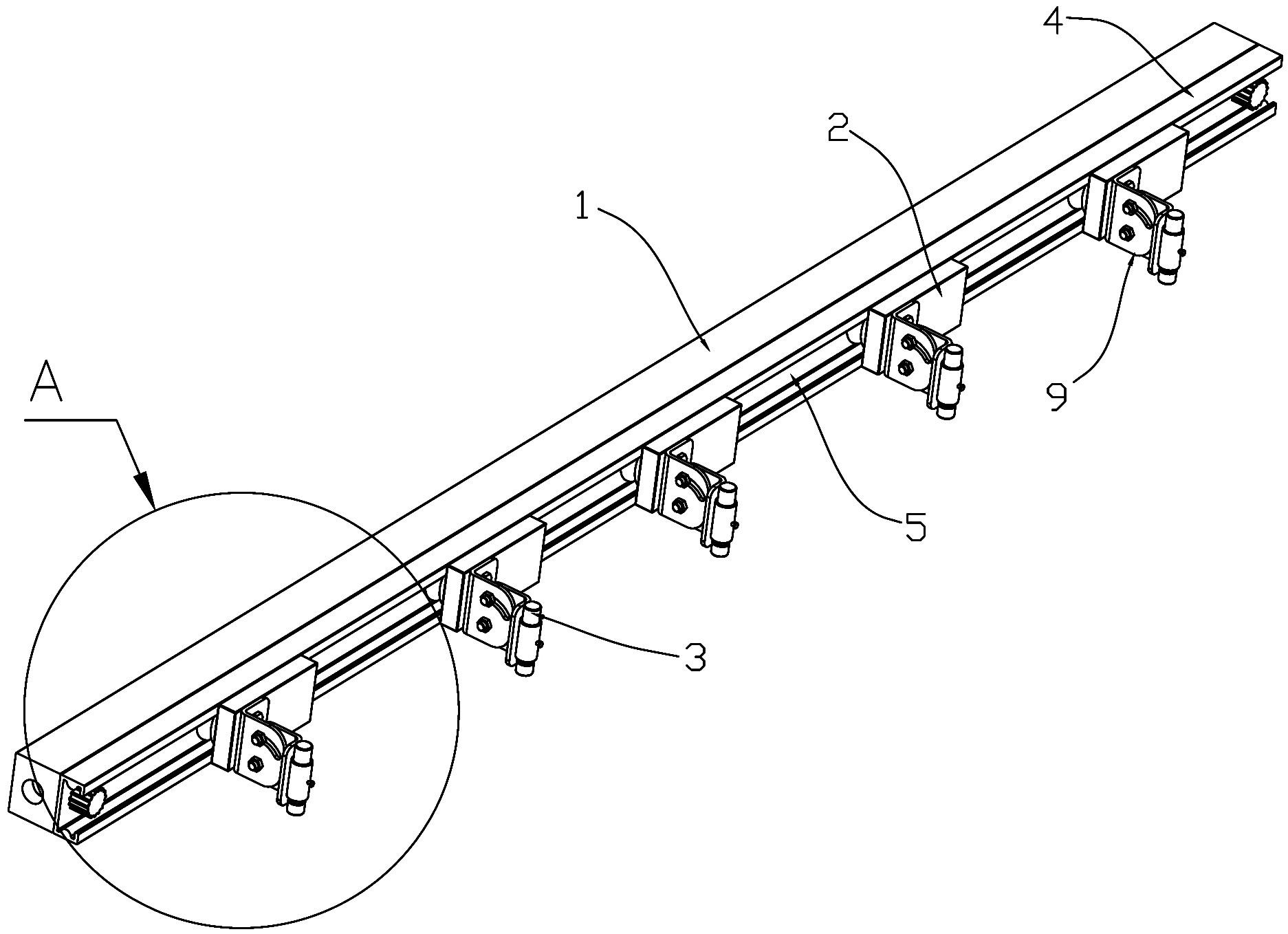

11.圖1是本實用新型的立體結構示意圖。

12.圖2是圖1中a處的局部放大圖。

13.圖3是本實用新型的局部分解示意圖。

14.圖4是圖3中b處的局部放大圖。

15.圖5是本實用新型另一角度的局部分解示意圖。

16.圖6是圖5中c處的局部放大圖。

17.其中：1、支撐梁；2、安裝座；3、激光發射器；4、導軌；5、導向槽；6、滾輪；7、固定塊；8、緊固螺栓；9、發射器安裝架；10、第一安裝板；11、第二安裝板；12、安裝套筒；13、安裝板單元a；14、安裝板單元b；15、安裝板單元c；16、安裝板單元d；17、螺紋通孔；18、壓緊螺栓；19、通孔a；20、腰形孔；21、通孔b；22、通孔c；23、安裝螺栓a；24、螺母a；25、安裝螺栓b；26、螺母b；27、限位螺栓。

具體實施方式

18.下面結合附圖對本實用新型的具體實施方式做進一步的說明。

19.如圖1至圖6所示的分切機紙管定位裝置，在使用時安裝于分切機（圖中未示出）的

上部，本實用新型在分切機的機架兩側向上設置有支撐架（圖中未示出），以便于本實用新型的安裝，該分切機紙管定位裝置包括支撐梁1、安裝座2和多個激光發射器3，支撐梁1在使用狀態下兩端采用螺栓可拆卸的安裝于分切機上的支撐架上，安裝座2安裝在支撐梁1上并且與支撐梁1構成水平移動副，通過安裝座2在支撐梁1上的水平移動，用于調整安裝座2在分切機的相對位置，本實用新型在安裝座2上設置有固定件，該固定件用于在安裝座2移動至預定位置后固定在支撐梁1上，本實用新型中的激光發射器3安裝在安裝座2上，由安裝座2在支撐梁1上的移動從而調整安裝座2的位置，本實用新型中激光發射器3發出的激光射向分切機上待分切的紙管上，在使用時，根據激光照射的位置確定分切機上切刀的位置，并根據該位置移動切刀，使切刀在激光照射處對紙管進行切割。

20.為了便于安裝座2在支撐梁1上的移動，本實用新型在支撐梁1上采用多根內六角螺栓可拆卸的安裝有導軌4，在導軌4上沿其長度方向均勻的開設有多個階梯孔，以采用內六角螺栓將導軌4安裝于支撐梁1上，本實用新型中的支撐梁1可以采用型材制成并且支撐梁1沿水平方向設置，在導軌4上遠離支撐梁1的一側開設有導向槽5，在安裝座2上靠近支撐梁1的一側采用轉動軸轉動安裝有滾輪6，該滾輪6設置于導向槽5內與導向槽5相配合并且可在導向槽5內滾動，通過滾輪6在導向槽5內的滾動，使安裝座2可以沿著導軌4的長度方向水平移動，本實用新型中的固定件7與滾輪6分別設置于安裝座2的兩端處，該固定件包括固定塊7和緊固螺栓8，固定塊7位于導向槽5內，并且固定塊7的形狀與導向槽5相配合，緊固螺栓8向上穿過安裝座2并且與固定塊7螺紋配合，轉動緊固螺栓8使固定塊7壓緊在導向槽5，用于安裝座2的與導軌4的固定，本實用新型在松動緊固螺栓8時，固定塊7與導向槽5之間相互擠壓的力較小，此時可以沿水平方向推動安裝座2，使安裝座2沿著導向槽5水平移動，而擰緊緊固螺栓8時，使固定塊7壓緊在導向槽5內并且與導向槽5的內壁相互擠壓，阻止安裝座2相對導軌4移動，從而實現安裝座2位置的固定，本實用新型可以在導軌4的頂部沿導軌4的長度方向設置刻度，以便于確定安裝座2的移動距離。

21.為了便于激光發射器3的安裝，本實用新型設置有發射器安裝架9，該發射器安裝架9包括第一安裝板10、第二安裝板11和安裝套筒12，第一安裝板10由安裝板單元a13和安裝板單元b14組成并且成l型，本實用新型中的第一安裝板10優選的采用一塊金屬板從中間彎折90度制成，安裝板單元a13固定在安裝座2上，第二安裝板11由安裝板單元c15和安裝板單元d16構成并成l型，本實用新型中的第二安裝板11優選的采用一塊金屬板從中間彎折90度制成，安裝板單元c15安裝在安裝板單元b14上，安裝套筒12固定在安裝板單元d16上，本實用新型中的安裝套筒12為圓筒狀，并且采用焊接的方式固定在安裝板單元d16上，本實用新型中的激光發射器3安裝在安裝套筒12內。為了方便對激光發射器3的固定，本實用新型在安裝套筒12上沿徑向開設有螺紋通孔17，在螺紋通孔17內設置有與其螺紋配合的壓緊螺栓18，擰動壓緊螺栓18，使其端部抵住激光發射器3用于將激光發射器3固定在安裝套筒12內。

22.本實用新型在安裝板單元b14上開設有圓形的通孔a19和腰形孔20，腰形孔20位于通孔a19的上方，并且通孔a19的圓心位于腰形孔20中心線所在的圓的圓心上，在安裝板單元c15上開設有通孔b21和通孔c22，其中：安裝板單元c15采用同時穿過通孔b21和通孔a19的安裝螺栓a23及與其螺紋配合的螺母a24轉動安裝在安裝板單元b14上，本實用新型在通孔c22中設置有安裝螺栓b25，并且該安裝螺栓b25穿過腰形孔20，在安裝螺栓b25上設置有

與其螺紋配合的螺母b26，松動螺母b26，可沿著腰形孔20轉動調整安裝板單元c15用于調整激光發射器3發出的激光的照射角度，本實用新型同時擰緊螺母a24及螺母b26，可以有效的確保第一安裝板10和第二安裝板11不會發生相對轉動，使激光發射器3發出的激光照射位置穩定，而在需要改變激光發射器3發出的激光照射位置時，同時松動螺母a24及螺母b26，再手持安裝板單元c15并沿腰形孔20轉動第二安裝板11至適宜的位置，再擰緊螺母a24及螺母b26即可。

23.本實用新型優選的在導軌4上位于導向槽5的兩端處各設置有一個限位螺栓27，用于阻止安裝座2從導軌4上滑落，在安裝座2沿水平方向移動至滾輪6或固定塊7抵住限位螺栓27時，安裝座2不能再繼續移動向?qū)к?的端部處移動。

24.以上說明書中未做特別說明的部分均為現有技術，或者通過現有技術既能實現。而且本實用新型中所述具體實施案例僅為本實用新型的較佳實施案例而已，并非用來限定本實用新型的實施范圍。即凡依本實用新型專利范圍的內容所作的等效變化與修飾，都應作為本實用新型的技術范疇。

技術特征：

1.分切機紙管定位裝置，安裝于分切機上部，其特征在于：該分切機紙管定位裝置包括支撐梁（1）、安裝座（2）和多個激光發射器（3），支撐梁（1）在使用狀態下安裝于分切機上，安裝座（2）安裝在支撐梁（1）上并且與支撐梁（1）構成水平移動副，安裝座（2）上設置有固定件，用于在安裝座（2）移動至預定位置后固定在支撐梁（1）上，激光發射器（3）安裝在安裝座（2）上，并且激光發射器（3）發出的激光射向分切機上待分切的紙管上，用于確定分切機上切刀的位置。2.根據權利要求1所述的分切機紙管定位裝置，其特征在于：支撐梁（1）上安裝有導軌（4），導軌（4）上遠離支撐梁（1）的一側開設有導向槽（5），安裝座（2）上靠近支撐梁（1）的一側轉動設置有滾輪（6），滾輪（6）設置于導向槽（5）內與導向槽（5）相配合并且可在導向槽（5）內滾動，固定件包括固定塊（7）和緊固螺栓（8），固定塊（7）位于導向槽（5）內，緊固螺栓（8）穿過安裝座（2）并且與固定塊（7）螺紋配合，轉動緊固螺栓（8）使固定塊（7）壓緊在導向槽（5），用于安裝座（2）的與導軌（4）的固定。3.根據權利要求2所述的分切機紙管定位裝置，其特征在于：還包括發射器安裝架（9），該發射器安裝架（9）包括第一安裝板（10）、第二安裝板（11）和安裝套筒（12），第一安裝板（10）由安裝板單元a（13）和安裝板單元b（14）組成并且成l型，安裝板單元a（13）固定在安裝座（2）上，第二安裝板（11）由安裝板單元c（15）和安裝板單元d（16）構成并成l型，安裝板單元c（15）安裝在安裝板單元b（14）上，安裝套筒（12）固定在安裝板單元d（16）上，激光發射器（3）安裝在安裝套筒（12）內。4.根據權利要求3所述的分切機紙管定位裝置，其特征在于：安裝套筒（12）上沿徑向開設有螺紋通孔（17），螺紋通孔（17）內設置有與其螺紋配合的壓緊螺栓（18），壓緊螺栓（18）的端部抵住激光發射器（3）用于將激光發射器（3）固定在安裝套筒（12）內。5.根據權利要求3或4所述的分切機紙管定位裝置，其特征在于：安裝板單元b（14）上開設有通孔a（19）和腰形孔（20），腰形孔（20）位于通孔a（19）的上方，并且通孔a（19）的圓心位于腰形孔（20）中心線所在的圓的圓心上，安裝板單元c（15）上開設有通孔b（21）和通孔c（22），安裝板單元c（15）采用穿過通孔b（21）和通孔a（19）的安裝螺栓a（23）及與其螺紋配合的螺母a（24）轉動安裝在安裝板單元b（14）上，通孔c（22）中設置有安裝螺栓b（25），該安裝螺栓b（25）穿過腰形孔（20）并設置有與其螺紋配合的螺母b（26），松動螺母b（26），可沿著腰形孔（20）轉動調整安裝板單元c（15）用于調整激光發射器（3）發出的激光的照射角度。6.根據權利要求2或3或4所述的分切機紙管定位裝置，其特征在于：導軌（4）上位于導向槽（5）的兩端處各設置有一個限位螺栓（27），用于阻止安裝座（2）從導軌（4）上滑落。

技術總結

本實用新型公開了一種分切機紙管定位裝置，安裝于分切機上部，該分切機紙管定位裝置包括支撐梁（1）、安裝座（2）和多個激光發射器（3），支撐梁（1）在使用狀態下安裝于分切機上，安裝座（2）安裝在支撐梁（1）上并且與支撐梁（1）構成水平移動副，安裝座（2）上設置有固定件，用于在安裝座（2）移動至預定位置后固定在支撐梁（1）上，激光發射器（3）安裝在安裝座（2）上，并且激光發射器（3）發出的激光射向分切機上待分切的紙管上，用于確定分切機上切刀的位置。本實用新型通過激光發射器發射出的激光對分切機上的刀具進行定位，由于激光發射器在支撐梁上的位置可調，故通過提高刀具定位的便捷程度，提高了紙管的分切效率。提高了紙管的分切效率。提高了紙管的分切效率。
