本實用新型涉及一種解決了圓盤底刀振動造成的分切不良現象的分切機。

背景技術：

本專利涉及一種紡織、塑料薄膜、造紙行業生產中常用的分切機（分條機）。由于生產線下卷的寬度、直徑和后續生產所需的寬度和卷徑不一樣，需要分切機（分條機）進行分切和復卷，并處理材料中的疵點和各種問題。分切機的速度往往是主生產線的一倍。傳統的分切機的分切刀是有氣動上刀和轉動的圓盤底刀組成，采用的圓盤分切底刀裝置是：一個電機傳動裝有多個圓盤底刀的轉動軸。軸上安裝的圓盤底刀的數量可能多達幾十，甚至上百把。在高速和寬幅分切機的生產中，底刀軸會產生振動，造成跳刀和分切不良。嚴重阻礙了高速和寬幅分切機的發展。

技術實現要素：

本實用新型針對以上問題，提供一種解決了圓盤底刀振動造成的分切不良現象的分切機。

本實用新型的實用新型目的通過以下方案實現：一種分切機，包括分切機主體和分切刀，每組分切刀包括上氣動剪切分切刀和下轉動圓盤底刀組成，每個下轉動圓盤底刀分別設有一個電機作為動力源，電機固定在下轉動圓盤底刀的電機安裝座上，下轉動圓盤底刀的電機安裝座與固定橫梁上的氣漲式固定裝置固定連接。

進一步地，分切機的固定橫梁中央上設有氣漲式固定裝置，下轉動圓盤底刀的電機安裝座下方中央嵌合固定在氣漲式固定裝置上。

進一步地，氣漲式固定裝置與電機安裝座之間設有摩擦固定板。

進一步地，每個下轉動圓盤底刀的電機均設有單獨控制器，實現聯動控制，同步控制所有電機的啟動、關閉、調節轉速。

進一步地，電機上設有過載保護裝置，且電機與分切機上的退卷電機和/或卷取電機同步，手動控制和/或自動控制。

進一步地，固定橫梁的兩端設有直線導軌，下轉動圓盤底刀的電機安裝座兩端與固定橫梁的兩端的直線導軌上的滑塊固定連接。

進一步地，電機的電機軸與過渡盤連接，過度盤上設有底刀，底刀通過壓板固定在過渡盤上。

進一步地，電機為外轉子電機,功率50W-500W以上；轉速：1000RPM-3000RPM以上。

進一步地，固定橫梁的截面為H型。

進一步地，固定橫梁的H型截面上底面設有氣漲式固定裝置。

本實用新型的有益效果在于：本分切機適用于任意速度和任意寬度。根本上解決了底刀振動造成的分切不良現象。

附圖說明

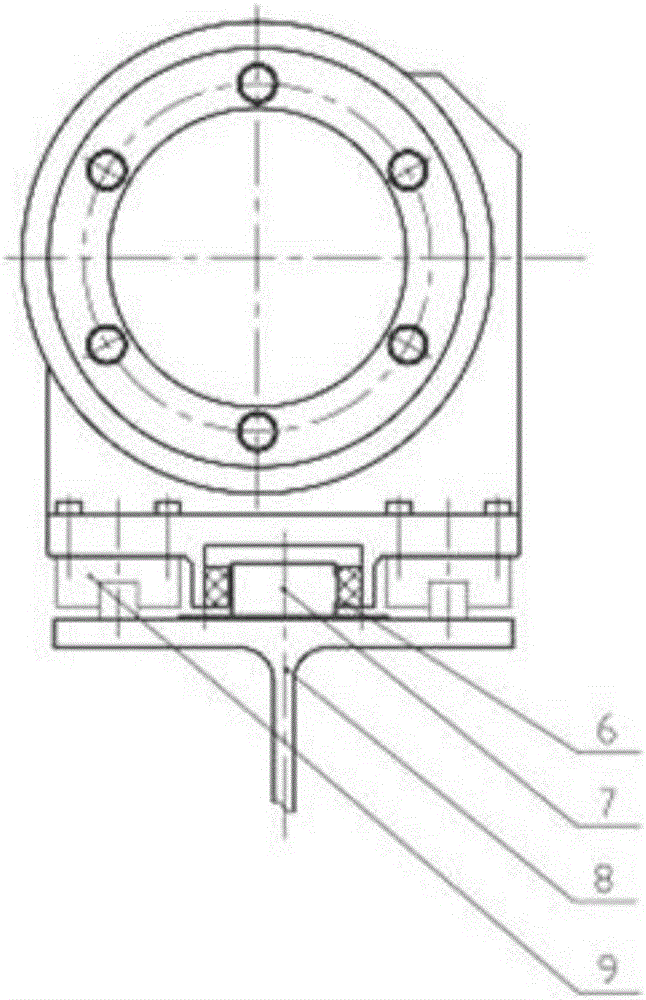

圖1是本實用新型的主視圖。

圖2是本實用新型的側視圖。

具體實施方式

以下結合具體實施例對本實用新型作進一步說明：

實施例1，結合附圖1-2本實用新型的一種分切機，包括分切機主體和分切刀，每組分切刀包括上氣動剪切分切刀和下轉動圓盤底刀組成，每個下轉動圓盤底刀分別設有一個電機2作為動力源，電機2固定在下轉動圓盤底刀的電機安裝座1上，下轉動圓盤底刀的電機安裝座1與固定橫梁8上的氣漲式固定裝置7固定連接。移動調節靈活、可靠。電機安裝座1是獨立裝置，可以單獨拆、裝。

一種分切機，分切機的固定橫梁8中央上設有氣漲式固定裝置7，下轉動圓盤底刀的電機安裝座1下方中央嵌合固定在氣漲式固定裝置7上。

一種分切機，氣漲式固定裝置7與電機安裝座1之間設有摩擦固定板6。

一種分切機，每個下轉動圓盤底刀的電機2均設有單獨控制器，實現聯動控制，同步控制所有電機的啟動、關閉、調節轉速。

一種分切機，電機2上設有過載保護裝置，且電機2與分切機上的退卷電機和/或卷取電機同步，，手動控制和/或自動控制，實現自動控制。

一種分切機，固定橫梁8的兩端設有直線導軌9，下轉動圓盤底刀的電機安裝座1兩端與固定橫梁8的兩端的直線導軌9上的滑塊固定連接。

一種分切機，電機2的電機軸與過渡盤3連接，過度盤3上設有底刀4，底刀4通過壓板5固定在過渡盤3上。安裝、拆卸和更換方便。

一種分切機，電機2為外轉子電機,功率50W-500W以上；轉速：1000RPM-3000RPM以上。

一種分切機，電機2的電源：12-50V或以上；電機2高度低，最小分切寬度：50mm；正、反轉調整方便。

一種分切機，固定橫梁8的截面為H型。

一種分切機，固定橫梁8的H型截面上底面設有氣漲式固定裝置7。

雖然本實用新型已通過參考優選的實施例進行了描述，但是，本領域普通技術人員應當了解，可以不限于上述實施例的描述，在權利要求書的范圍內，可作出形式和細節上的各種變化。

技術特征：

1.一種分切機，包括分切機主體和分切刀，每組分切刀包括上氣動剪切分切刀和下轉動圓盤底刀組成，其特征在于:每個下轉動圓盤底刀分別設有一個電機作為動力源，電機固定在下轉動圓盤底刀的電機安裝座上，下轉動圓盤底刀的電機安裝座與固定橫梁上的氣漲式固定裝置固定連接。

2.根據權利要求1所述的一種分切機，其特征在于:分切機的固定橫梁中央上設有氣漲式固定裝置，下轉動圓盤底刀的電機安裝座下方中央嵌合固定在氣漲式固定裝置上。

3.根據權利要求2所述的一種分切機，其特征在于:氣漲式固定裝置與電機安裝座之間設有摩擦固定板。

4.根據權利要求1所述的一種分切機，其特征在于:每個下轉動圓盤底刀的電機均設有單獨控制器，實現聯動控制，同步控制所有電機的啟動、關閉、調節轉速。

5.根據權利要求1或3所述的一種分切機，其特征在于:電機上設有過載保護裝置，且電機與分切機上的退卷電機和/或卷取電機同步，手動控制和/或自動控制。

6.根據權利要求1所述的一種分切機，其特征在于:固定橫梁的兩端設有直線導軌，下轉動圓盤底刀的電機安裝座兩端與固定橫梁的兩端的直線導軌上的滑塊固定連接。

7.根據權利要求1所述的一種分切機，其特征在于:電機的電機軸與過渡盤連接，過度盤上設有底刀，底刀通過壓板固定在過渡盤上。

8.根據權利要求1所述的一種分切機，其特征在于:電機為外轉子電機,功率50W-500W以上；轉速：1000RPM-3000RPM以上。

9.根據權利要求1所述的一種分切機，其特征在于:固定橫梁的截面為H型。

10.根據權利要求1所述的一種分切機，其特征在于:固定橫梁的H型截面上底面設有氣漲式固定裝置。

技術總結

本實用新型提供一種分切機，包括分切機主體和分切刀，每組分切刀包括上氣動剪切分切刀和下轉動圓盤底刀組成，每個下轉動圓盤底刀分別設有一個電機作為動力源，電機固定在下轉動圓盤底刀的電機安裝座上，下轉動圓盤底刀的電機安裝座與固定橫梁上的氣漲式固定裝置固定連接。本實用新型的有益效果在于：本分切機適用于任意速度和任意寬度。根本上解決了高速、寬幅分切機底刀振動造成的分切不良現象。

技術研發人員：陳連忠;陳立東;徐克勤;陸今耕

受保護的技術使用者：溫州朝隆紡織機械有限公司;上海精發實業股份有限公司

文檔號碼：201621238045

技術研發日：2016.11.18

技術公布日：2017.05.24
