本實用新型涉及分切機領域，尤其是一種分切機的主動滾刀機構。

背景技術：

分切機是一種將薄膜、寬幅紙張、無紡布或云母帶分切成多條窄幅卷材的機械設備；分切機通常采用剃刀分切，剃刀分切是將單面刀片或雙面刀片固定在一個固定的刀架上，在卷材運轉過程中將刀落下，使刀將卷材縱向切開，以達到分切目的；某些表面有涂層的卷材（如卷材如涂硅保護膜）用剃刀分切時，由于剃刀與被切材料的接觸點保持不變，長時間分切剃刀會發燙，存在被切材料兩邊會因?yàn)槭軣岫冃?，收出的卷材端面?huì)引起翹邊，且分切效率較低的不足，因此，設計一種被切材料兩邊不會受熱變形，收出的卷材端面不會引起翹邊，且分切效率較高的分切機的主動滾刀機構，成為亟待解決的問題。

技術實現要素：

本實用新型的目的是為了克服目前的某些表面有涂層的卷材用剃刀分切時，由于剃刀與被切材料的接觸點保持不變，長時間分切剃刀會發燙，存在被切材料兩邊會因?yàn)槭軣岫冃?，收出的卷材端面?huì)引起翹邊，且分切效率較低的不足，提供一種被切材料兩邊不會受熱變形，收出的卷材端面不會引起翹邊，且分切效率較高的分切機的主動滾刀機構。

本實用新型的具體技術方案是：

一種分切機的主動滾刀機構，包括：驅動側墻板，非驅動側墻板，撐桿，裝于驅動側墻板中且與撐桿一端滑動連接的套管，非驅動側墻板設有的與撐桿另一端滑動連接的非驅動側通孔，撐桿軸向定位頂緊裝置，兩個一端與撐桿連接的擺臂，兩端與兩個擺臂另一端一一對應樞接的剪刀桿，若干個套裝在剪刀桿外的滾刀座，個數與滾刀座個數相同且一一對應裝在滾刀座上的滾刀片，與非驅動側墻板內端連接的擺臂驅動伺服電機、蝸桿座，與蝸桿座樞接且一端與擺臂驅動伺服電機的輸出軸連接的蝸桿，與撐桿軸向滑動連接且周向相對固定的蝸輪，滾刀驅動裝置；蝸輪與蝸桿嚙合。所述的分切機的主動滾刀機構使用時，撐桿軸向定位頂緊裝置對撐桿進行軸向定位頂緊；擺臂驅動伺服電機經蝸桿、蝸輪驅動撐桿轉動，且?guī)?dòng)擺臂擺動設定角度，剪刀桿帶動若干個滾刀座和滾刀片快捷同步進行抬刀或下刀；滾刀驅動裝置驅動剪刀桿、經滾刀座帶動滾刀片旋轉對被切材料進行分切，旋轉的滾刀片與被切材料的接觸點作圓周變化；被切材料兩邊不會受熱變形，收出的卷材端面不會引起翹邊，且分切效率較高。

作為優選，所述的撐桿軸向定位頂緊裝置包括：與撐桿一端連接的連接軸，設于連接軸上的平面軸承，設有第一螺孔且與驅動側墻板外端連接的調節罩，設于調節罩中且外徑與調節罩內孔直徑適配的彈簧座，兩端一一對應壓住平面軸承外端和彈簧座內端的壓簧，預緊力調節螺釘，設有第二螺孔且與非驅動側墻板外端連接的蓋板，頂緊螺釘；預緊力調節螺釘?shù)穆輻U頂住彈簧座外端且與第一螺孔螺接；頂緊螺釘?shù)穆輻U頂住撐桿另一端端面且與第二螺孔螺接。撐桿軸向定位頂緊裝置的預緊力調節螺釘?shù)穆輻U頂住彈簧座外端，頂緊螺釘?shù)穆輻U頂住撐桿另一端端面，實現撐桿軸向定位頂緊；旋轉預緊力調節螺釘改變壓簧預壓力，可以調節頂緊預緊力。

作為優選，所述的滾刀驅動裝置包括：驅動側墻板設有的安裝通孔，與驅動側墻板外端連接的伺服減速電機，設于驅動側墻板內側且與伺服減速電機的輸出軸連接的主動同步輪，與撐桿樞接的過渡同步輪，與剪刀桿接的從動同步輪，分別與主動同步輪和過渡同步輪傳動連接的傳動同步帶，分別與從動同步輪和過渡同步輪傳動連接的驅動同步帶，與驅動側墻板相近的一個擺臂設有的若干個長孔，外端設有張緊軸的張緊座，與張緊軸樞接的張緊輪，個數與長孔個數相同且一一對應的固定螺釘；張緊座位于驅動側墻板及與驅動側墻板近的一個擺臂之間，且固定螺釘?shù)穆輻U穿過長孔與張緊座螺接；張緊輪壓住驅動同步帶。滾刀驅動裝置設有過渡同步輪、分別與主動同步輪和過渡同步輪傳動連接的傳動同步帶、分別與從動同步輪和過渡同步輪傳動連接的驅動同步帶，使剪刀桿帶動滾刀座和滾刀片進行抬刀或下刀時，傳動同步帶、驅動同步帶不會松弛；張緊座設有長孔，固定螺釘?shù)穆輻U穿過長孔與張緊座螺接，利于調整張緊輪位置。

作為優選，所述的蝸輪的內孔設有防轉滑槽；撐桿側圍設有位于防轉滑槽中的防轉滑鍵；防轉滑鍵寬度與防轉滑槽寬度適配；防轉滑鍵的長度小于防轉滑槽的長度。通過蝸輪的內孔設有防轉滑槽，撐桿側圍設有位于防轉滑槽中的防轉滑鍵，實現蝸輪與撐桿軸向滑動連接且周向相對固定，結構簡單實用。

與現有技術相比，本實用新型的有益效果是：所述的分切機的主動滾刀機構使用時，撐桿軸向定位頂緊裝置對撐桿進行軸向定位頂緊；擺臂驅動伺服電機經蝸桿、蝸輪驅動撐桿轉動，且?guī)?dòng)擺臂擺動設定角度，剪刀桿帶動若干個滾刀座和滾刀片快捷同步進行抬刀或下刀；滾刀驅動裝置驅動剪刀桿、經滾刀座帶動滾刀片旋轉對被切材料進行分切，旋轉的滾刀片與被切材料的接觸點作圓周變化；被切材料兩邊不會受熱變形，收出的卷材端面不會引起翹邊，且分切效率較高。撐桿軸向定位頂緊裝置的預緊力調節螺釘?shù)穆輻U頂住彈簧座外端，頂緊螺釘?shù)穆輻U頂住撐桿另一端端面，實現撐桿軸向定位頂緊；旋轉預緊力調節螺釘改變壓簧預壓力，可以調節頂緊預緊力。滾刀驅動裝置設有過渡同步輪、分別與主動同步輪和過渡同步輪傳動連接的傳動同步帶、分別與從動同步輪和過渡同步輪傳動連接的驅動同步帶，使剪刀桿帶動滾刀座和滾刀片進行抬刀或下刀時，傳動同步帶、驅動同步帶不會松弛；張緊座設有長孔，固定螺釘?shù)穆輻U穿過長孔與張緊座螺接，利于調整張緊輪位置。通過蝸輪的內孔設有防轉滑槽，撐桿側圍設有位于防轉滑槽中的防轉滑鍵，實現蝸輪與撐桿軸向滑動連接且周向相對固定，結構簡單實用。

附圖說明

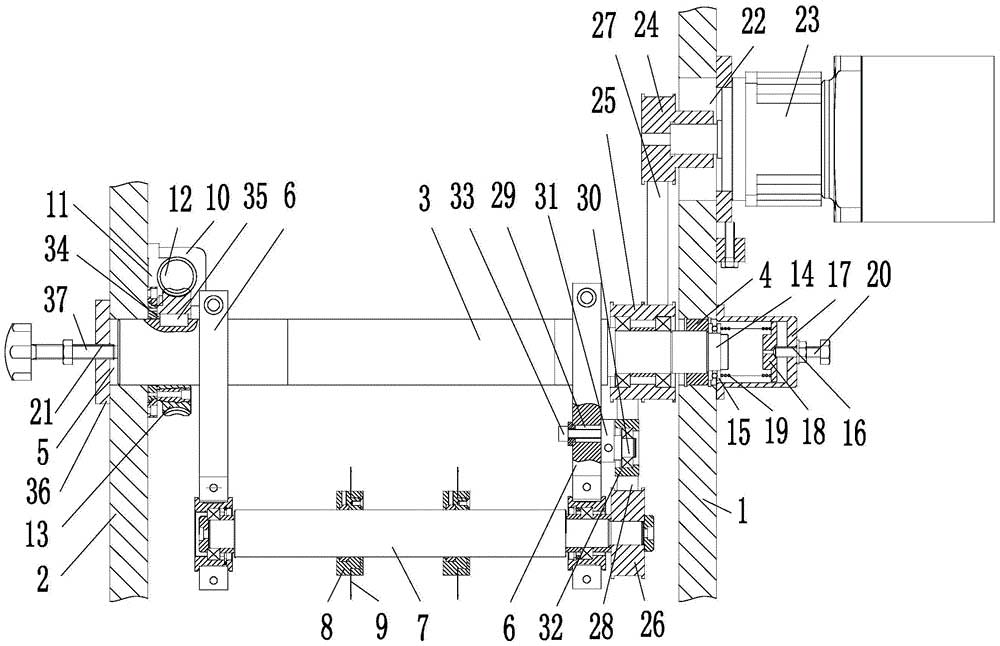

圖1是本實用新型的一種結構示意圖。

圖中，驅動側墻板1、非驅動側墻板2、撐桿3、套管4、非驅動側通孔5、擺臂6、剪刀桿7、滾刀座8、滾刀片9、擺臂驅動伺服電機10、蝸桿座11、蝸桿12、蝸輪13、連接軸14、平面軸承15、第一螺孔16、調節罩17、彈簧座18、壓簧19、預緊力調節螺釘20、第二螺孔21、安裝通孔22、伺服減速電機23、主動同步輪24、過渡同步輪25、從動同步輪26、傳動同步帶27、驅動同步帶28、長孔29、張緊軸30、張緊座31、張緊輪32、固定螺釘33、防轉滑槽34、防轉滑鍵35、蓋板36、頂緊螺釘37。

具體實施方式

下面結合附圖所示對本實用新型進行進一步描述。

如附圖1所示：一種分切機的主動滾刀機構，包括：驅動側墻板1，非驅動側墻板2，撐桿3，裝于驅動側墻板1中且與撐桿3一端滑動連接的套管4，非驅動側墻板2設有的與撐桿3另一端滑動連接的非驅動側通孔5，撐桿軸向定位頂緊裝置，兩個一端與撐桿3螺接的擺臂6，兩端與兩個擺臂6另一端一一對應通過軸承樞接的剪刀桿7，兩個套裝在剪刀桿7外的滾刀座8，個數與滾刀座8個數相同且一一對應裝在滾刀座8上的滾刀片9，與非驅動側墻板2內端螺接的擺臂驅動伺服電機10、蝸桿座11，與蝸桿座11通過軸承樞接且一端與擺臂驅動伺服電機10的輸出軸鍵連接的蝸桿12，與撐桿3軸向滑動連接且周向相對固定的蝸輪13，滾刀驅動裝置；蝸輪13與蝸桿12嚙合。

所述的撐桿軸向定位頂緊裝置包括：與撐桿3一端一體構成連接的連接軸14，設于連接軸14上的平面軸承15，設有第一螺孔16且與驅動側墻板1外端螺接的調節罩17，設于調節罩17中且外徑與調節罩17內孔直徑間隙配合的彈簧座18，兩端一一對應壓住平面軸承15外端和彈簧座18內端的壓簧19，預緊力調節螺釘20，設有第二螺孔21且與非驅動側墻板2外端螺接的蓋板36，頂緊螺釘37；預緊力調節螺釘20的螺桿頂住彈簧座18外端且與第一螺孔16螺接；頂緊螺釘37的螺桿頂住撐桿3另一端端面且與第二螺孔21螺接。

所述的滾刀驅動裝置包括：驅動側墻板1設有的安裝通孔22，與驅動側墻板1外端螺接的伺服減速電機23，設于驅動側墻板1內側且與伺服減速電機23的輸出軸鍵連接的主動同步輪24，與撐桿3通過軸承樞接的過渡同步輪25，與剪刀桿7鍵連接的從動同步輪26，分別與主動同步輪24和過渡同步輪25傳動連接的傳動同步帶27，分別與從動同步輪26和過渡同步輪25傳動連接的驅動同步帶28，與驅動側墻板1相近的一個擺臂6設有的兩個長孔29，外端設有張緊軸30的張緊座31，與張緊軸30通過軸承樞接的張緊輪32，個數與長孔29個數相同且一一對應的固定螺釘33；張緊座31位于驅動側墻板1及與驅動側墻板1相近的一個擺臂6之間，且固定螺釘33的螺桿穿過長孔29與張緊座31螺接；張緊輪32壓住驅動同步帶28。

所述的蝸輪13的內孔設有防轉滑槽34；撐桿3側圍設有位于防轉滑槽34中的防轉滑鍵35；防轉滑鍵35寬度與防轉滑槽34寬度間隙配合；防轉滑鍵35的長度小于防轉滑槽34的長度。

除上述實施例外，在本實用新型的權利要求書及說明書所公開的范圍內，本實用新型的技術特征或技術數據可以進行重新選擇及組合，從而構成新的實施例，這些都是本領域技術人員無需進行創造性勞動即可實現的，因此這些本實用新型沒有詳細描述的實施例也應視為本實用新型的具體實施例而在本實用新型的保護范圍之內。

技術特征：

1.一種分切機的主動滾刀機構，包括：驅動側墻板，非驅動側墻板，其特征是，所述的分切機的主動滾刀機構還包括：撐桿，裝于驅動側墻板中且與撐桿一端滑動連接的套管，非驅動側墻板設有的與撐桿另一端滑動連接的非驅動側通孔，撐桿軸向定位頂緊裝置，兩個一端與撐桿連接的擺臂，兩端與兩個擺臂另一端一一對應樞接的剪刀桿，若干個套裝在剪刀桿外的滾刀座，個數與滾刀座個數相同且一一對應裝在滾刀座上的滾刀片，與非驅動側墻板內端連接的擺臂驅動伺服電機、蝸桿座，與蝸桿座樞接且一端與擺臂驅動伺服電機的輸出軸連接的蝸桿，與撐桿軸向滑動連接且周向相對固定的蝸輪，滾刀驅動裝置；蝸輪與蝸桿嚙合。

2.根據權利要求1所述的分切機的主動滾刀機構，其特征是，所述的撐桿軸向定位頂緊裝置包括：與撐桿一端連接的連接軸，設于連接軸上的平面軸承，設有第一螺孔且與驅動側墻板外端連接的調節罩，設于調節罩中且外徑與調節罩內孔直徑適配的彈簧座，兩端一一對應壓住平面軸承外端和彈簧座內端的壓簧，預緊力調節螺釘，設有第二螺孔且與非驅動側墻板外端連接的蓋板，頂緊螺釘；預緊力調節螺釘?shù)穆輻U頂住彈簧座外端且與第一螺孔螺接；頂緊螺釘?shù)穆輻U頂住撐桿另一端端面且與第二螺孔螺接。

3.根據權利要求1所述的分切機的主動滾刀機構，其特征是，所述的滾刀驅動裝置包括：驅動側墻板設有的安裝通孔，與驅動側墻板外端連接的伺服減速電機，設于驅動側墻板內側且與伺服減速電機的輸出軸連接的主動同步輪，與撐桿樞接的過渡同步輪，與剪刀桿接的從動同步輪，分別與主動同步輪和過渡同步輪傳動連接的傳動同步帶，分別與從動同步輪和過渡同步輪傳動連接的驅動同步帶，與驅動側墻板相近的一個擺臂設有的若干個長孔，外端設有張緊軸的張緊座，與張緊軸樞接的張緊輪，個數與長孔個數相同且一一對應的固定螺釘；張緊座位于驅動側墻板及與驅動側墻板近的一個擺臂之間，且固定螺釘?shù)穆輻U穿過長孔與張緊座螺接；張緊輪壓住驅動同步帶。

4.根據權利要求1或2或3所述的分切機的主動滾刀機構，其特征是，所述的蝸輪的內孔設有防轉滑槽；撐桿側圍設有位于防轉滑槽中的防轉滑鍵；防轉滑鍵寬度與防轉滑槽寬度適配；防轉滑鍵的長度小于防轉滑槽的長度。

技術總結

本實用新型涉及一種分切機的主動滾刀機構，包括：驅動側墻板，非驅動側墻板，撐桿，裝于驅動側墻板中且與撐桿一端滑動連接的套管，非驅動側墻板設有的與撐桿另一端滑動連接的非驅動側通孔，撐桿軸向定位頂緊裝置，兩個一端與撐桿連接的擺臂，兩端與兩個擺臂另一端一一對應樞接的剪刀桿，若干個套裝在剪刀桿外的滾刀座，個數與滾刀座個數相同且一一對應裝在滾刀座上的滾刀片，與非驅動側墻板內端連接的擺臂驅動伺服電機、蝸桿座，與蝸桿座樞接且一端與擺臂驅動伺服電機的輸出軸連接的蝸桿，與撐桿軸向滑動連接且周向相對固定的蝸輪，滾刀驅動裝置；蝸輪與蝸桿嚙合。所述的分切機的主動滾刀機構，被切材料兩邊不會受熱變形，收出的卷材端面不會引起翹邊，且分切效率較高。

技術研發人員：許炯

受保護的技術使用者：浙江華創機電科技有限公司

技術研發日：2019.07.17

技術公布日：2020.05.05
