本申請涉及分切機的技術領域，尤其是涉及一種用于分切機的糾偏裝置。

背景技術：

不干膠標簽是指一種由普通底紙和不干膠面紙之間通過粘合劑或其他方法連為一體組成的標簽，不干膠標簽具有重復剝離和粘合的性能，不干膠標簽生產過程中根據實際需要會在保持底紙完整性的基礎上對不干膠面紙進行分切，分切步驟完成后，會通過收料輥對分切后的不干膠標簽收卷。

相關技術如圖1所示，為分切機的出料裝置19和收料裝置20，出料裝置19包括多根倒置輥191和機架192，收料裝置20包括機座201和收料輥202，分切好不干膠面紙的不干膠標簽22經多根倒置輥191后與收料輥202連接，收料輥202為主動輥，收料輥202對不干膠標簽22收卷。

針對上述中的相關技術，發明人認為：不干膠標簽22在傳送過程中，由于倒置輥191和收料輥202不可能保持絕對的平行，總會出現輸送輕微變向的問題，導致收料輥202收卷起來的不干膠標簽22不會對齊。

技術實現要素：

為了提高不干膠標簽在收卷時的對齊率，本申請?zhí)峁┮环N用于分切機的糾偏裝置。

本申請?zhí)峁┑囊环N用于分切機的糾偏裝置，采用如下的技術方案：

一種用于分切機的糾偏裝置,包括底座、糾偏輥架，所述糾偏輥架包括安裝架和固定設置在安裝架內的糾偏輥，所述糾偏輥與不干膠標簽抵接，所述底座和安裝架之間設置有用于調節糾偏輥高度和傾斜度的調節件。

通過采用上述技術方案，糾偏裝置位于分切機放料裝置和收料裝置之間，通過調節件調節糾偏輥的高度，使糾偏輥與不干膠標簽抵接，當不干膠標簽在從放料裝置向收料裝置移動的過程中發生偏移時，通過調節件調整安裝架的傾斜度，使不干膠標簽移動軌跡向之前移動偏移的反方向偏移，進而實現對不干膠標簽移動過程中所發生的偏移進行糾偏，其實用性好，易于推廣應用，具有較大的價值。

優選的，所述安裝架包括底板和位于底板兩端相對設置的側板，所述調節件為氣缸，兩個所述氣缸上的活塞桿分別與底板兩端端部鉸接；所述底板伸縮設置。

通過采用上述技術方案，底板兩端端部分別與兩個活塞桿鉸接，當啟動氣缸、活塞桿開始運動時，兩個活塞桿同時向上/向下可實現糾偏輥高度的改變，兩個活塞桿運動行程不同將改變糾偏輥兩端相對高度，實現糾偏輥傾斜度的改變。

優選的，所述底座上設置有用于調節糾偏輥架水平位置的導向機構。

通過采用上述技術方案，糾偏輥在水平方向位置的不同，糾偏的效果不同，糾偏輥通過導向機構可以在水平方向選擇更優的糾偏位置。

優選的，所述導向機構包括連接桿、絲杠和滑桿，所述連接桿與絲杠螺紋配合，所述連接桿與滑桿滑移配合，所述絲杠與滑桿平行設置，兩個所述氣缸缸體分別固定設置在連接桿的兩端，所述連接桿隨絲杠的轉動沿絲杠長度方向移動，所述連接桿伸縮設置。

通過采用上述技術方案，當絲杠轉動時，在滑桿的作用下，連接桿沿絲杠長度方向移動，位于連接桿兩端的氣缸、與氣缸上活塞桿鉸接的糾偏輥架也會隨之沿絲杠長度方向移動，進而實現了糾偏輥在水平方向上的移動。

優選的，所述絲杠一端與伺服電機連接。

通過采用上述技術方案，伺服電機可以正轉也可以反轉，通過伺服電機驅動絲杠轉動，方便省力。

優選的，所述安裝架內設置有定壓輥，所述定壓輥與糾偏輥平行且位于糾偏輥上方，所述定壓輥和糾偏輥之間留有供不干膠材料經過的間隙。

通過采用上述技術方案，通過改變傾斜度糾偏不干膠標簽時，不干膠標簽一端會與糾偏輥抵接，另一端會與糾偏輥脫離，通過設置定壓輥，不干膠標簽從定壓輥和糾偏輥之間的間隙通過，不干膠標簽會整體貼附在糾偏輥上。

優選的，所述定壓輥和糾偏輥均包括輥體和輥軸，所述輥體通過滾動軸承繞輥軸轉動，所述輥體伸縮設置。

通過采用上述技術方案，當不干膠標簽從糾偏輥和定壓輥之間的間隙通過時，由于輥體通過滾動軸承繞輥軸轉動，移動的不干膠標簽會帶動糾偏輥和定壓輥轉動，不干膠標簽與糾偏輥、定壓輥之間的滑動摩擦改變?yōu)闈L動摩擦，不干膠標簽與糾偏輥、定壓輥之間的摩擦力減小，減少不干膠標簽與糾偏輥、定壓輥之間因摩擦造成的損傷。

優選的，所述底座頂面設置有刻度線，所述刻度線位于絲杠正下方且與絲杠長度方向平行。

通過采用上述技術方案，刻度線可以讓操作者明確連接桿在水平方向上的移動距離，使連接桿在水平方向上的移動操作更精確。

綜上所述，本申請包括以下至少一種有益技術效果：

1.糾偏裝置位于分切機放料裝置和收料裝置之間，通過調節件調節安裝架的高度，使糾偏輥與不干膠標簽抵接，當不干膠標簽在從放料裝置向收料裝置移動的過程中發生偏移時，通過調節件調整安裝架的傾斜度，使不干膠標簽移動軌跡向之前移動偏移的反方向偏移，進而實現對不干膠標簽移動過程中所發生的偏移進行糾偏，其實用性好，易于推廣應用，具有較大的價值；

2.底板兩端端部分別與兩個活塞桿鉸接，當啟動氣缸、活塞桿開始運動時，兩個活塞桿同時向上/向下可實現糾偏輥高度的改變，兩個活塞桿運動行程不同將改變糾偏輥兩端相對高度，實現糾偏輥傾斜度的改變。

附圖說明

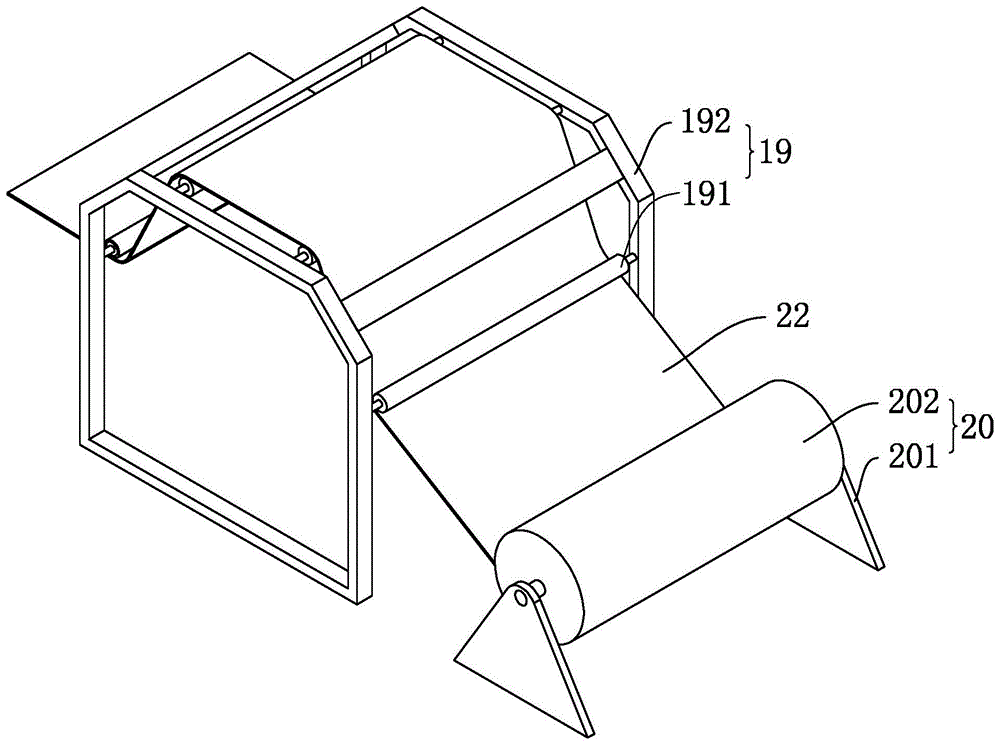

圖1是相關技術的整體結構示意圖；

圖2是本申請實施例工作時的整體結構示意圖；

圖3是本申請實施例的爆炸示意圖；

圖4是為顯示連接桿內部結構的剖視圖。

附圖標記：1、底座；2、絲杠；3、絲杠座；4、安裝孔；5、定位螺母；6、滑桿；7、滑桿座；8、伺服電機；9、連接桿；91、第一桿；92、第二桿；93、階梯孔；10、氣缸；11、活塞桿；12、糾偏輥架；13、定壓輥；131、輥體；132、輥軸；14、糾偏輥；15、安裝架；151、底板；152、側板；16、驅動孔；17、導向孔；18、固定架；19、出料裝置；191、倒置輥；192、機架；20、收料裝置；201、機座；202、收料輥；21、刻度線；22、不干膠標簽；23、伸縮桿。

具體實施方式

以下結合附圖2-4對本申請作進一步詳細說明。

本申請實施例公開一種用于分切機的糾偏裝置。參照圖2，包括底座1、導向機構和糾偏機構，底座1放置于分切機的出料裝置19和收料裝置20之間，不干膠標簽22自出料裝置19中出料后進入糾偏機構，糾偏機構對不干膠標簽22的行進軌跡進行糾偏，糾偏機構可根據導向機構調整糾偏機構與出料裝置19、收料裝置20之間的相對位置。

參照圖2和圖3，導向機構包括絲杠2、滑桿6和伺服電機8，底座1整體形狀呈長方體狀，底座1頂面分別焊接固定有兩個絲杠座3和兩個滑桿座7。絲杠2轉動連接在兩個絲杠座3之間，滑桿6固定安裝在兩個滑桿座7之間，滑桿6和絲杠2分別與底座1長度方向平行，絲杠2與滑桿6分別位于底座1頂面沿寬度方向的兩端。

兩個絲杠座3同軸開設有安裝孔4，安裝孔4為光孔，絲杠2一端依次穿過兩個安裝孔4后與伺服電機8連接；每個安裝孔4兩側均抵接設有定位螺母5，定位螺母5與絲杠2螺紋配合。當伺服電機8啟動時，絲杠2在伺服電機8的驅動下轉動，定位螺母5隨絲杠2的轉動而轉動，絲杠2在定位螺母5的限位作用下只能繞其軸線轉動。

參照圖3，糾偏機構包括連接桿9、氣缸10和糾偏輥架12，連接桿9整體形狀為條狀結構，連接桿9兩端端部分別與絲杠2和滑桿6連接。連接桿9伸縮設置，且兩端端部分別開設有軸向相互平行的驅動孔16和導向孔17，其中驅動孔16與絲杠2螺紋配合，導向孔17與滑桿6滑移配合。

連接桿9長度方向與絲杠2垂直且與底座1頂面平行，連接桿9底面與底座1頂面抵接。底座1頂面設置有向內凹陷的刻度線21標識，刻度線21位于絲杠2正下方且與絲杠2長度方向平行。當伺服電機8啟動時，連接桿9在絲杠2的驅動、導向孔17的導向作用下沿滑桿6的方向移動。

參照圖3，糾偏輥架12包括定壓輥13、糾偏輥14和安裝架15，安裝架15包括整體形狀為長方體的底板151和側板152，側板152數量有兩塊。側板152分別焊接固定在底板151的兩端，兩塊側板152相對設置且與底板151垂直，本申請實施例中，底板151伸縮設置。

定壓輥13和糾偏輥14均固定安裝在兩個側板152之間，定壓輥13和糾偏輥14平行且定壓輥13位于糾偏輥14的正上方。定壓輥13和糾偏輥14均包括輥體131和輥軸132，本申請實施例中，輥體131伸縮設置；輥體131通過滾動軸承繞輥軸132自由轉動，定壓輥13和糾偏輥14之間留有供不干膠標簽22穿過的縫隙。

參照圖3，連接桿9頂面沿長度方向兩端端部分別設置有兩個氣缸10，兩個氣缸10通過固定架18固定安裝在連接桿9上，固定架18與連接桿9焊接固定。氣缸10上的活塞桿11位于氣缸10遠離連接桿9的一端，活塞桿11的運動方向垂直于底座1頂面，底板151底面兩端分別與兩個活塞桿11鉸接。當啟動氣缸10，活塞桿11開始運動時，可分別控制兩個活塞桿11的運動行程，通過改變底板151兩端的相對高度，實現定壓輥13、糾偏輥14在豎直面上傾斜度的改變。

本申請實施例中，連接桿9、底板151以及輥體131的伸縮方式相同設置，以下以連接桿9為例進行詳細說明。

參照圖4，連接桿9沿其的長度方向平均分設為兩段分別為第一桿91和第二桿92，第一桿91和第二桿92相互靠近的一端之間設置有伸縮桿23，本申請實施例中伸縮桿23均呈圓柱狀設置，還可以設置為其他柱狀體。伸縮桿23的兩端分別插設于第一桿91和第二桿92的端面內，并固定有限位板231，第一桿91和第二桿92相互靠近的一端設置有與限位板231相適配的階梯孔93。

驅動孔16和導向孔17內可以設置彈性件，便于連接桿9在伺服電機8的驅動下產生移動，同時由于連接桿9靠近滑桿座7的一端為從動端，彈性件的設置，使得連接桿9在移動的過程中借助伸縮桿23產生微小的伸展，從而連接桿9的長度方向產生偏移，從而能夠?qū)Υ站淼牟桓赡z標簽22的收卷方向進行調整，以使得不干膠標簽22能夠更加整齊的收卷。

本申請實施例一種用于分切機的糾偏裝置的實施原理為：首先將糾偏裝置設置在分切機出料裝置19和收料裝置20之間，然后將從倒置輥191中出料的不干膠標簽22穿過定壓輥13和糾偏輥14之間的縫隙，最后經由收料輥202收卷收料。

使用過程中，啟動氣缸10，通過兩個活塞桿11同時向上/向下可實現糾偏輥14和定壓輥13高度的改變，通過對兩個活塞桿11設置不同的運動行程改變糾偏輥14和定壓輥13兩端相對高度，實現糾偏輥14和定壓輥13傾斜度的改變。

在滑桿6的作用下，通過伺服電機8驅動絲杠2轉動，連接桿9沿絲杠2長度方向移動，位于連接桿9兩端的氣缸10、與氣缸10上活塞桿11鉸接的糾偏輥架12也會隨之沿絲杠2長度方向移動，進而實現了糾偏輥14和定壓輥13在水平方向上的移動。

以上均為本申請的較佳實施例，并非依此限制本申請的保護范圍，故：凡依本申請的結構、形狀、原理所做的等效變化，均應涵蓋于本申請的保護范圍之內。

技術特征：

1.一種用于分切機的糾偏裝置，其特征在于，包括底座(1)和糾偏輥架(12)，所述糾偏輥架(12)包括安裝架(15)和固定設置在安裝架(15)內的糾偏輥(14)，所述糾偏輥(14)與不干膠標簽(22)抵接，所述底座(1)和安裝架(15)之間設置有用于調節糾偏輥(14)高度和傾斜度的調節件。

2.根據權利要求1所述的一種用于分切機的糾偏裝置，其特征在于，所述安裝架(15)包括底板(151)和位于底板(151)兩端相對設置的側板(152)，所述調節件為氣缸(10)，兩個所述氣缸(10)上的活塞桿(11)分別與底板(151)兩端端部鉸接；所述底板(151)伸縮設置。

3.根據權利要求2所述的一種用于分切機的糾偏裝置，其特征在于，所述底座(1)上設置有用于調節糾偏輥架(12)水平位置的導向機構。

4.根據權利要求3所述的一種用于分切機的糾偏裝置，其特征在于，所述導向機構包括連接桿(9)、絲杠(2)和滑桿(6)，所述連接桿(9)與絲杠(2)螺紋配合，所述連接桿(9)與滑桿(6)滑移配合，所述絲杠(2)與滑桿(6)平行設置，兩個所述氣缸(10)分別固定設置在連接桿(9)的兩端，所述連接桿(9)隨絲杠(2)的轉動沿絲杠(2)長度方向移動，所述連接桿(9)伸縮設置。

5.根據權利要求4所述的一種用于分切機的糾偏裝置，其特征在于，所述絲杠(2)一端與伺服電機(8)連接。

6.根據權利要求1所述的一種用于分切機的糾偏裝置，其特征在于，所述安裝架(15)內設置有定壓輥(13)，所述定壓輥(13)與糾偏輥(14)平行且位于糾偏輥(14)上方，所述定壓輥(13)和糾偏輥(14)之間留有供不干膠標簽(22)經過的間隙。

7.根據權利要求6所述的一種用于分切機的糾偏裝置，其特征在于，所述定壓輥(13)和糾偏輥(14)均包括輥體(131)和輥軸(132)，所述輥體(131)通過滾動軸承繞輥軸(132)轉動，所述輥體(131)伸縮設置。

8.根據權利要求1所述的一種用于分切機的糾偏裝置，其特征在于，所述底座(1)頂面設置有刻度線(21)，所述刻度線(21)位于絲杠(2)正下方且與絲杠(2)長度方向平行。

技術總結

本申請涉及一種用于分切機的糾偏裝置，涉及分切機的技術領域，其包括底座和糾偏輥架，糾偏輥架包括安裝架和固定設置在安裝架內的糾偏輥，糾偏輥與不干膠標簽抵接，底座和安裝架之間設置有用于調節糾偏輥高度和傾斜度的調節件。本申請通過采用上述技術方案，使得糾偏裝置位于分切機放料裝置和收料裝置之間，通過調節件調節安裝架的高度，使糾偏輥與不干膠標簽抵接，當不干膠標簽在從放料裝置向收料裝置移動的過程中發生偏移時，通過調節件調整安裝架的傾斜度，使不干膠標簽移動軌跡向之前移動偏移的反方向偏移，進而實現對不干膠標簽移動過程中所發生的偏移進行糾偏，具有實用性好，易于推廣應用的效果。
