本實用新型屬于電池隔膜生產設備技術領域，涉及隔膜分切機上用的可調節幅寬的間隔環裝置。

背景技術：

高端電池隔膜分切普遍采用用圓刀分切，圓刀分為上刀和下刀，隔膜的分切幅寬由下刀和間隔環本體控制，分切幅寬精度較高，例如61mm幅寬，需要控制幅寬在61-61.3mm；一根約1.2m的下刀軸上需要由約16組下刀組分切幅寬約1m的隔膜。每一組下刀組由厚度10mm的下刀、總合為51-51.3mm的若干子間隔環組成的間隔環本體組合完成，間隔環本體往往由多個子間隔環組成，例如10mm+41mm兩個子間隔環或10mm+10mm+31mm三個子間隔環等構成形式。

由于下刀和間隔環本體的加工精度較高，理論上可以控制分切幅度在61-61.3mm范圍。但是電池隔膜較薄，在分切張力作用下，幅寬會變化。例如分切不同厚度隔膜，在不同張力和速度下，分切同樣幅寬需要重新調節間隔環本體，則需要將下刀軸拆下來，把所有的間隔環本體和下刀從下刀軸上取下，重新?lián)Q上合適的間隔環，一旦實際分切過程幅寬不合適，還需要再次拆卸下刀軸重新調節，造成工作效率難以提高，生產成本居高不下。

技術實現要素：

針對現有技術的不足，本實用新型提供了隔膜分切機上用的可調節幅寬的間隔環裝置，結構簡單，操作方便，無需拆卸下刀軸即可對下刀間的距離進行微調，保證隔膜的幅寬在要求范圍內。

本實用新型所采用的技術方案是：隔膜分切機上用的可調節幅寬的間隔環裝置，包括上刀以及套裝于分切機的下刀軸上、用于間隔相鄰兩下刀的間隔環本體，下刀、間隔環本體分別與下刀軸活動連接，下刀軸兩端設置有固定套，間隔環本體、下刀設置于兩端的固定套之間，關鍵在于，所述的間隔環本體包括一組子間隔環，一子間隔環端部設置有外螺紋管、與該子間隔環相鄰的子間隔環的內腔為內螺紋腔，相鄰兩子間隔環借助外螺紋管與內螺紋腔旋合連接并具有間距調節的自由度。

所述的外螺紋管的螺距為0.35mm-1mm。

所述的子間隔環的側面上分別設置有均勻分布的刻度線。

所述的下刀的一端設置有環形凹槽，環形凹槽的寬度與上刀的厚度相同。

本實用新型的有益效果為：子間隔環旋合組成間隔環本體，根據分切不同厚度隔膜的張力、速度的不同，旋合子間隔環，實現間距微調，使下刀之間的距離能夠保證分切后的隔膜的幅度在規定的范圍內，無需將下刀軸拆卸下來更換間隔環本體來調整下刀之間的間距，子間隔環上的小螺距結合刻度線可實現精準調節、判斷微調間距，進而實現隔膜幅寬的調整，省時省力，大大提高了生產效率。

附圖說明

圖1為本實用新型的結構示意圖。

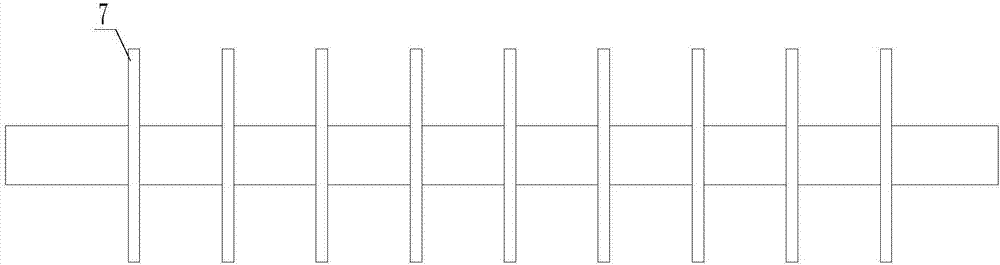

圖2為上刀的結構示意圖。

圖3為圖1中間隔環本體的結構示意圖。

圖4為圖3的A向視圖。

圖5為圖1中下刀的結構示意圖。

圖6為圖5的B向視圖。

附圖中，1代表間隔環本體，2代表下刀，3代表下刀軸，4代表外螺紋管，5代表子間隔環，6代表內螺紋腔，7代表上刀，8代表環形凹槽,9代表刻度線，10代表固定套，L代表微調間距。

具體實施方式

下面結合附圖和具體實施例對發明做進一步說明。

本實用新型涉及隔膜分切機上用的可調節幅寬的間隔環裝置，包括上刀以及套裝于分切機的下刀軸3上、用于間隔相鄰兩下刀2的間隔環本體1，下刀2、間隔環本體1分別與下刀軸3活動連接，下刀軸3兩端設置有固定套10，間隔環本體1、下刀2設置于兩端的固定套10之間，關鍵是，所述的間隔環本體1包括一組子間隔環5，一子間隔環5端部設置有外螺紋管4、與該子間隔環5相鄰的子間隔環5的內腔為內螺紋腔6，相鄰兩子間隔環5借助外螺紋管4與內螺紋腔6旋合連接并具有間距調節的自由度，當下刀2之間的距離需要微調時，只需微量調節相互旋合的兩子間隔環5的螺紋咬合程度，即可實現分切隔膜幅寬的微量調節，調節范圍可控制在-0.5mm～0.5mm，保證分切后的隔膜的幅度在規定的誤差范圍內，無需將下刀軸3拆卸下來更換間隔環本體1來調整下刀2之間的間距，省時省力，大大提高了生產效率。

所述的外螺紋管4的螺距為0.35mm-1mm。

所述的子間隔環5的側面上分別設置有均勻分布的刻度線9，旋合時可根據刻度線9判斷螺紋間的咬合程度，便于精準控制。

所述的下刀2的一端設置有環形凹槽8，環形凹槽8的寬度與上刀7的厚度相同，便于上刀7刃入，充分切斷隔膜。

具體實施例如圖1-6所示，一子間隔環5端部設置有螺距為1mm的外螺紋管4、另一子間隔環5內腔設置有內螺紋腔6，兩子間隔環5借助外螺紋管4與內螺紋腔6旋合連接組成可微調間距的間隔環本體1，子間隔環5的外側均勻設置有刻度線9，外螺紋管4的內徑大于下刀軸3的直徑，調刀時相鄰兩個下刀2之間使用一個可微調間距的間隔環本體1，并套裝在下刀軸3上，下刀軸3兩端設置有固定環10將下刀2與間隔環本體1卡緊，下刀2的一端設置有環形凹槽8，環形凹槽8的寬度與上刀7的厚度相同，便于上刀7刃入切斷隔膜，兩子間隔環5旋合到底后的間隔環本體1與普通間隔環本體1的外觀一致。

分切隔膜時，當相鄰兩下刀2之間的距離需要微調時，先放松固定環10，通過順時針或逆時針旋轉兩個旋合的兩子間隔環5中的一個子間隔環5，即可實現微量精準調節幅寬，根據刻度線9的標記，旋轉1/2圈后則微調間距L＝0.5mm，調整好幅寬后將固定環10固定，提高了隔膜的分切質量，無需將下刀軸3拆卸、將下刀2、間隔環本體1取下進行更換，省時省力，大大提高了工作效率，減輕勞動強度。

技術特征：

1.隔膜分切機上用的可調節幅寬的間隔環裝置，包括上刀(7)以及套裝于分切機的下刀軸(3)上、用于間隔相鄰兩下刀(2)的間隔環本體(1)，下刀(2)、間隔環本體(1)分別與下刀軸(3)活動連接，下刀軸(3)兩端設置有固定套(10)，間隔環本體(1)、下刀(2)設置于兩端的固定套(10)之間，其特征在于：所述的間隔環本體(1)包括一組子間隔環(5)，一子間隔環(5)端部設置有外螺紋管(4)、與該子間隔環(5)相鄰的子間隔環(5)的內腔為內螺紋腔(6)，相鄰兩子間隔環(5)借助外螺紋管(4)與內螺紋腔(6)旋合連接并具有間距調節的自由度。

2.根據權利要求1所述的隔膜分切機上用的可調節幅寬的間隔環裝置，其特征在于：所述的外螺紋管(4)的螺距為0.35mm-1mm。

3.根據權利要求2所述的隔膜分切機上用的可調節幅寬的間隔環裝置，其特征在于：所述的子間隔環(5)的側面上分別設置有均勻分布的刻度線(9)。

4.根據權利要求1所述的隔膜分切機上用的可調節幅寬的間隔環裝置，其特征在于：所述的下刀(2)的一端設置有環形凹槽(8)，環形凹槽(8)的寬度與上刀(7)的厚度相同。

技術總結

本實用新型公開了隔膜分切機上用的可調節幅寬的間隔環裝置，包括上刀以及套裝于分切機的下刀軸上、用于間隔相鄰兩下刀的間隔環本體，下刀、間隔環本體分別與下刀軸活動連接，下刀軸兩端設置有固定套，間隔環本體、下刀設置于兩端的固定套之間，間隔環本體包括一組子間隔環，一子間隔環端部設置有外螺紋管、與該子間隔環相鄰的子間隔環的內腔為內螺紋腔，相鄰兩子間隔環借助外螺紋管與內螺紋腔旋合連接并具有間距調節的自由度，外螺紋管的螺距為0.35mm?1mm，兩子間隔環的側面上分別設置有均勻分布的刻度線，實現了無需拆卸下刀軸即可對幅寬進行微量調整，省時省力。

技術研發人員：徐鋒;袁海朝;鄧云飛;馬文獻

受保護的技術使用者：河北金力新能源科技股份有限公司

文檔號碼：201721088602

技術研發日：2017.08.28

技術公布日：2018.04.10
