1.本實用新型屬于單硅紙復卷技術領域，具體涉及一種單硅紙高速復卷裝置。

背景技術：

2.現今，單硅紙復卷技術的應用在單硅紙生產加工過程中較為常見，單硅紙是具有耐高溫和防潮防油功能的紙質，在單硅紙生產加工過程中，需要對單硅紙進行復卷，防止紙卷出現褶皺，通常會使用到單硅紙高速復卷裝置。

3.目前，專利號為cn202022029599.5的實用新型專利公開了一種硅油紙的復卷機，在本一種硅油紙的復卷機中，通過設置在底座上的行走小車對硅油紙進行搬運，通過設置在小車上的上料機構中的硅油紙放置塊對硅油紙進行放置，再通過伸縮桿帶動硅油紙轉桿放置塊，將硅油紙轉桿放置于進料架放置槽中，提高硅油紙上料的效率；其采用的是通過上料機構進行上料，但該單硅紙高速復卷裝置在使用過程中，單硅紙?jiān)谑站磉^程中較為松散，復卷后的紙卷容易出現松動，無法對單硅紙進行壓緊收卷處理。

技術實現要素：

4.（1）要解決的技術問題

5.針對現有技術的不足，本實用新型的目的在于提供一種單硅紙高速復卷裝置，該單硅紙高速復卷裝置旨在解決現有技術下無法對單硅紙進行壓緊收卷處理的技術問題。

6.（2）技術方案

7.為了解決上述技術問題，本實用新型提供了這樣一種單硅紙高速復卷裝置，該復卷裝置包括底板；所述底板的上端設置有擺放座，所述擺放座的內側設置有單硅紙卷，所述底板的外側固定安裝有固定背板，所述固定背板的外側設置有整平輥，所述整平輥設置有兩組，所述固定背板的內側設置有調節組件，所述固定背板的外側設置有活動輥，所述固定背板的外側設置有壓緊組件，所述壓緊組件設置有三組，所述固定背板的外側設置有第一電機，所述第一電機的輸出端設置有復位卷。

8.使用本技術方案的單硅紙高速復卷裝置時，通過調節組件帶動活動輥上下調節，通過活動輥對單硅紙進行壓緊處理，啟動第一電機帶動復位卷轉動，通過復位卷帶動單硅紙進行收卷處理，通過三組壓緊組件對單硅紙進行壓緊處理，實現對單硅紙進行壓緊收卷處理。

9.進一步的，所述壓緊組件包括有固定筒，所述固定筒固定安裝在所述固定背板的外側，所述固定筒的內側設置有限位桿，所述限位桿與所述固定筒滑動連接，通過限位桿與固定筒的滑動連接對壓輥進行伸縮限位處理。

10.進一步的，所述壓緊組件包括有彈簧，所述彈簧設置于所述限位桿的外側，所述彈簧的上端與所述固定筒的內側頂端相互連接，通過彈簧的設置對壓輥進行復位處理。

11.進一步的，所述壓緊組件包括有安裝塊，所述安裝塊設置于所述限位桿的一端，所述安裝塊的外側設置有壓輥，所述壓輥與所述安裝塊轉動連接，通過壓輥與復位卷的滾動

連接對單硅紙進行壓緊處理。

12.進一步的，所述調節組件包括有第二電機，所述第二電機設置于所述固定背板的上端，所述第二電機的輸出端設置有螺紋桿，所述螺紋桿與所述固定背板轉動連接，啟動第二電機帶動螺紋桿轉動，對螺紋桿進行驅動處理。

13.進一步的，所述調節組件包括有螺紋環，所述螺紋環設置于所述螺紋桿的外側，所述螺紋環與所述螺紋桿絲桿連接，通過螺紋桿與螺紋環的絲桿連接帶動活動輥上下調節。

14.進一步的，所述調節組件包括有滑槽，所述滑槽開設于所述固定背板的內側，所述螺紋環的外側設置有滑塊，所述滑塊與所述活動輥轉動連接，所述滑塊與所述滑槽滑動連接，通過滑槽與滑塊的滑動連接對活動輥進行移動限位處理。

15.（3）有益效果

16.與現有技術相比，本實用新型的有益效果在于：

17.1、本實用新型的單硅紙高速復卷裝置利用啟動第一電機帶動復位卷轉動，通過復位卷帶動單硅紙進行收卷處理，通過限位桿與固定筒的滑動連接對壓輥進行伸縮限位處理，通過彈簧的設置對壓輥進行復位處理，通過壓輥與復位卷的滾動連接對單硅紙進行壓緊處理，實現對單硅紙進行壓緊收卷處理；

18.2、本實用新型的單硅紙高速復卷裝置利用啟動第二電機帶動螺紋桿轉動，通過螺紋桿與螺紋環的絲桿連接帶動活動輥上下調節，通過滑槽與滑塊的滑動連接對活動輥進行移動限位處理，通過活動輥對單硅紙進行壓緊處理。

附圖說明

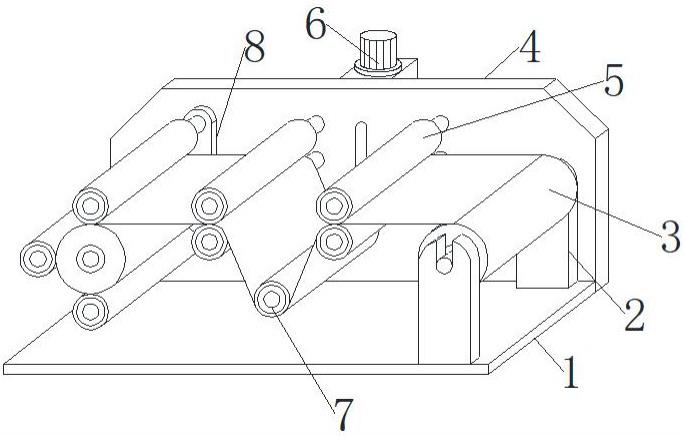

19.圖1為本實用新型一種具體實施方式立體的結構示意圖。

20.圖2為本實用新型一種具體實施方式局部剖面的結構示意圖。

21.圖3為本實用新型一種具體實施方式局部剖面的結構示意圖。

22.附圖中的標記為：1、底板；2、擺放座；3、單硅紙卷；4、固定背板；5、整平輥；6、調節組件；7、活動輥；8、壓緊組件；9、第一電機；10、復位卷；11、固定筒；12、限位桿；13、彈簧；14、安裝塊；15、壓輥；16、第二電機；17、螺紋桿；18、螺紋環；19、滑槽；20、滑塊。

具體實施方式

23.本具體實施方式是用于單硅紙高速復卷裝置，其立體結構示意圖如圖1所示，其局部剖面結構示意圖如圖2所示，該復卷裝置包括底板1；底板1的上端設置有擺放座2，擺放座2的內側設置有單硅紙卷3，底板1的外側固定安裝有固定背板4，固定背板4的外側設置有整平輥5，整平輥5設置有兩組，固定背板4的內側設置有調節組件6，固定背板4的外側設置有活動輥7，固定背板4的外側設置有壓緊組件8，壓緊組件8設置有三組，固定背板4的外側設置有第一電機9，第一電機9的輸出端設置有復位卷10。

24.其中，壓緊組件8包括有固定筒11，固定筒11固定安裝在固定背板4的外側，固定筒11的內側設置有限位桿12，限位桿12與固定筒11滑動連接，通過限位桿12與固定筒11的滑動連接對壓輥15進行伸縮限位處理，壓緊組件8包括有彈簧13，彈簧13設置于限位桿12的外側，彈簧13的上端與固定筒11的內側頂端相互連接，通過彈簧13的設置對壓輥15進行復位處理。

25.本具體實施方式是用于單硅紙高速復卷裝置，其局部剖面結構示意圖如圖3所示，壓緊組件8包括有安裝塊14，安裝塊14設置于限位桿12的一端，安裝塊14的外側設置有壓輥15，壓輥15與安裝塊14轉動連接，通過壓輥15與復位卷10的滾動連接對單硅紙進行壓緊處理，調節組件6包括有第二電機16，第二電機16設置于固定背板4的上端，第二電機16的輸出端設置有螺紋桿17，螺紋桿17與固定背板4轉動連接，啟動第二電機16帶動螺紋桿17轉動，對螺紋桿17進行驅動處理。

26.同時，調節組件6包括有螺紋環18，螺紋環18設置于螺紋桿17的外側，螺紋環18與螺紋桿17絲桿連接，通過螺紋桿17與螺紋環18的絲桿連接帶動活動輥7上下調節，調節組件6包括有滑槽19，滑槽19開設于固定背板4的內側，螺紋環18的外側設置有滑塊20，滑塊20與活動輥7轉動連接，滑塊20與滑槽19滑動連接，通過滑槽19與滑塊20的滑動連接對活動輥7進行移動限位處理。

27.使用本技術方案的單硅紙高速復卷裝置時，啟動第二電機16帶動螺紋桿17轉動，通過螺紋桿17與螺紋環18的絲桿連接帶動活動輥7上下調節，通過滑槽19與滑塊20的滑動連接對活動輥7進行移動限位處理，通過活動輥7對單硅紙進行壓緊處理，啟動第一電機9帶動復位卷10轉動，通過復位卷10帶動單硅紙進行收卷處理，通過限位桿12與固定筒11的滑動連接對壓輥15進行伸縮限位處理，通過彈簧13的設置對壓輥15進行復位處理，通過壓輥15與復位卷10的滾動連接對單硅紙進行壓緊處理，實現對單硅紙進行壓緊收卷處理。

技術特征：

1.一種單硅紙高速復卷裝置，該復卷裝置包括底板（1）；其特征在于，所述底板（1）的上端設置有擺放座（2），所述擺放座（2）的內側設置有單硅紙卷（3），所述底板（1）的外側固定安裝有固定背板（4），所述固定背板（4）的外側設置有整平輥（5），所述整平輥（5）設置有兩組，所述固定背板（4）的內側設置有調節組件（6），所述固定背板（4）的外側設置有活動輥（7），所述固定背板（4）的外側設置有壓緊組件（8），所述壓緊組件（8）設置有三組，所述固定背板（4）的外側設置有第一電機（9），所述第一電機（9）的輸出端設置有復位卷（10）。2.根據權利要求1所述的一種單硅紙高速復卷裝置，其特征在于，所述壓緊組件（8）包括有固定筒（11），所述固定筒（11）固定安裝在所述固定背板（4）的外側，所述固定筒（11）的內側設置有限位桿（12），所述限位桿（12）與所述固定筒（11）滑動連接。3.根據權利要求2所述的一種單硅紙高速復卷裝置，其特征在于，所述壓緊組件（8）包括有彈簧（13），所述彈簧（13）設置于所述限位桿（12）的外側，所述彈簧（13）的上端與所述固定筒（11）的內側頂端相互連接。4.根據權利要求3所述的一種單硅紙高速復卷裝置，其特征在于，所述壓緊組件（8）包括有安裝塊（14），所述安裝塊（14）設置于所述限位桿（12）的一端，所述安裝塊（14）的外側設置有壓輥（15），所述壓輥（15）與所述安裝塊（14）轉動連接。5.根據權利要求1所述的一種單硅紙高速復卷裝置，其特征在于，所述調節組件（6）包括有第二電機（16），所述第二電機（16）設置于所述固定背板（4）的上端，所述第二電機（16）的輸出端設置有螺紋桿（17），所述螺紋桿（17）與所述固定背板（4）轉動連接。6.根據權利要求5所述的一種單硅紙高速復卷裝置，其特征在于，所述調節組件（6）包括有螺紋環（18），所述螺紋環（18）設置于所述螺紋桿（17）的外側，所述螺紋環（18）與所述螺紋桿（17）絲桿連接。7.根據權利要求6所述的一種單硅紙高速復卷裝置，其特征在于，所述調節組件（6）包括有滑槽（19），所述滑槽（19）開設于所述固定背板（4）的內側，所述螺紋環（18）的外側設置有滑塊（20），所述滑塊（20）與所述活動輥（7）轉動連接，所述滑塊（20）與所述滑槽（19）滑動連接。

技術總結

本實用新型公開了一種單硅紙高速復卷裝置，涉及單硅紙復卷技術領域，該單硅紙高速復卷裝置旨在解決現有技術下無法對單硅紙進行壓緊收卷處理的技術問題；該復卷裝置包括底板；底板的上端設置有擺放座，擺放座的內側設置有單硅紙卷，底板的外側固定安裝有固定背板，固定背板的外側設置有整平輥，固定背板的內側設置有調節組件，固定背板的外側設置有活動輥，固定背板的外側設置有壓緊組件，壓緊組件設置有三組，固定背板的外側設置有第一電機，第一電機的輸出端設置有復位卷；該單硅紙高速復卷裝置通過調節組件帶動活動輥上下調節，通過活動輥對單硅紙進行壓緊處理，通過三組壓緊組件對單硅紙進行壓緊處理，實現對單硅紙進行壓緊收卷處理。紙進行壓緊收卷處理。紙進行壓緊收卷處理。

技術研發人員：李丕友 吳恒 金芳亮

受保護的技術使用者：南通華凱新材料科技有限公司

技術研發日：2023.05.06

技術公布日：2023/9/16
