1.本實用新型涉及弧形輥技術領域，具體為一種復卷機專用弧形輥。

背景技術：

2.弧形輥是在弧形軸上安裝了可旋轉的弧形輥面，來達到舒展幅材的輥子，起到消除幅材行進過程中的折皺和防止材料分切過程中可能產生的交錯，通常情況下，弧形輥在高速旋轉時會出現薄膜或紙較緊的吸貼在輥面上，一旦吸貼過緊便會影響材料的順利通過，并且薄膜和紙的舒展效果也會降低，為此，我們提出一種復卷機專用弧形輥。

技術實現要素：

3.本實用新型的目的在于提供一種復卷機專用弧形輥，以解決上述背景技術中提出的弧形輥是在弧形軸上安裝了可旋轉的弧形輥面，來達到舒展幅材的輥子，起到消除幅材行進過程中的折皺和防止材料分切過程中可能產生的交錯，通常情況下，弧形輥在高速旋轉時會出現薄膜或紙較緊的吸貼在輥面上，一旦吸貼過緊便會影響材料的順利通過，并且薄膜和紙的舒展效果也會降低的問題。

4.為實現上述目的，本實用新型提供如下技術方案：一種復卷機專用弧形輥，包括固定基座，其特征在于：所述固定基座的居中處貫穿有調節機構，所述調節機構的一端設置有輥筒機構，包括固定基座、調節機構和輥筒機構；

5.所述調節機構包括：

6.主軸，其貫穿于所述固定基座的居中部位；

7.限位塊，其固定于所述主軸的外壁下端；

8.緊固螺栓，其貫穿于所述限位塊的居中處；

9.轉炳，其固定于所述主軸的水平一端；

10.方位針，其固定于所述主軸的外壁上端；

11.刻度盤，其設置于所述方位針的一側；

12.所述輥筒機構包括：

13.弧形軸，其固定于所述調節機構的水平一端；

14.固定輥套，其安裝于所述弧形軸的外側一圈；

15.軸承圈，其安裝于所述固定輥套的外側一圈；

16.膠質輥套，其包裹于所述軸承圈的外側壁；

17.溝槽，其開設于所述膠質輥套的外側一圈。

18.優選的，所述膠質輥套分三段包裹于弧形軸的最外側，且溝槽沿膠質輥套的圓周外壁一圈等距分布。

19.優選的，所述固定基座包括：

20.軸承，其設置于所述調節機構的一側。

21.優選的，所述方位針下端的主軸與刻度盤處于同一圓心軸，且限位塊、主軸、方位

針和轉炳為固定一體結構。

22.優選的，所述緊固螺栓貫穿于限位塊并嵌合于固定基座的外側壁，且限位塊與轉炳之間呈九十度分布。

23.與現有技術相比，本實用新型的有益效果是：該復卷機專用弧形輥通過輥筒機構的設置，由于高速旋轉會使紙的下表面較緊的吸貼在膠質輥套的外側壁，并降低弧形輥的舒展性，舒展性降低則需要放慢弧形輥的轉速，進而降低其生產效率，因此內凹開設的溝槽可有效分割膠質輥套與紙之間的接觸面，溝槽內的氣流可對紙與膠套之間進行剝離，通過調節機構的設置，轉炳的轉動可對主軸和弧形軸及整個弧形輥進行高度調節，弧形輥高度的變化會直接改變其水平方向的曲度，而在方位針和刻度盤的配合下可使得操作者能夠更加精準的對其進行角度調節。

附圖說明

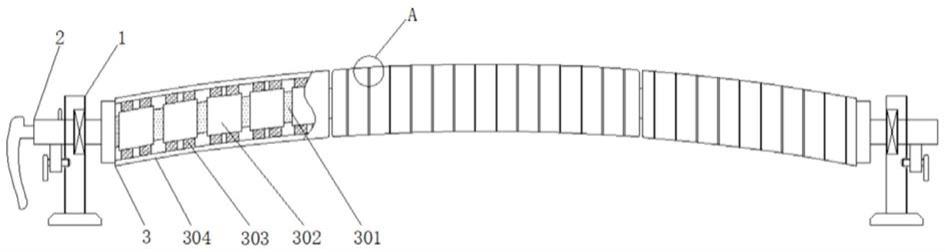

24.圖1為本實用新型整體正視結構示意圖；

25.圖2為本實用新型圖1中a處局部放大結構示意圖；

26.圖3為本實用新型固定基座側視內部結構示意圖；

27.圖4為本實用新型調節機構正視結構示意圖。

28.圖中：1、固定基座；101、軸承；2、調節機構；201、主軸；202、限位塊；203、緊固螺栓；204、轉炳；205、方位針；206、刻度盤； 3、輥筒機構；301、弧形軸；302、固定輥套；303、軸承圈；304、膠質輥套；305、溝槽。

具體實施方式

29.如圖1-2所示，一種復卷機專用弧形輥，包括：固定基座1，固定基座1的居中處貫穿有調節機構2，調節機構2的一端設置有輥筒機構3，輥筒機構3包括：弧形軸301，其固定于調節機構2的水平一端；固定輥套302，其安裝于弧形軸301的外側一圈；軸承圈303，其安裝于固定輥套302的外側一圈；膠質輥套304，其包裹于軸承圈 303的外側壁；溝槽305，其開設于膠質輥套304的外側一圈，膠質輥套304分三段包裹于弧形軸301的最外側，且溝槽305沿膠質輥套 304的圓周外壁一圈等距分布，由于弧形輥的尺寸偏細長，且在高速旋轉下弧形輥即膠質輥套304會因阻尼的輕微變化而出現膠套褶曲的現象，進而影響物料通過的流暢性，因此通過三段式的膠質輥套 304可以盡可能的減少這一擰曲現象發生，同時，高速旋轉會使紙的下表面較緊的吸貼在膠質輥套304的外側壁，并降低弧形輥的舒展性，因此內凹開設的溝槽305可有效分割膠質輥套304與紙之間的接觸面，溝槽305內的氣流可對紙與膠套之間進行剝離。

30.如圖3-4所示，一種復卷機專用弧形輥，固定基座1包括：軸承 101，其設置于調節機構2的一側，調節機構2包括：主軸201，其貫穿于固定基座1的居中部位；限位塊202，其固定于主軸201的外壁下端；緊固螺栓203，其貫穿于限位塊202的居中處；轉炳204，其固定于主軸201的水平一端；方位針205，其固定于主軸201的外壁上端；刻度盤206，其設置于方位針205的一側，方位針205下端的主軸201與刻度盤206處于同一圓心軸，且限位塊202、主軸201、方位針205和轉炳204為固定一體結構，不同寬幅以及不同材質的片膜在通過弧形輥時需要有相適應的曲度配合，因此通過轉炳204的轉動可對主軸201和弧形軸301及整個弧形

輥進行高度調節，弧形輥高度的變化會直接改變其水平方向的曲度，而在方位針205和刻度盤 206的配合下可使得操作者能夠更加精準的對其進行角度調節，緊固螺栓203貫穿于限位塊202并嵌合于固定基座1的外側壁，且限位塊 202與轉炳204之間呈九十度分布，轉炳204僅起到對主軸201進行旋轉調節的效果，由于主軸201與固定基座1之間為活動連接，為了避免主軸201在調節后出現回轉滑動，則限位塊202的作用在于配合緊固螺栓203，通過緊固螺栓203的擰動可對主軸201與固定基座1 之間進行螺紋緊固。

31.綜上，該復卷機專用弧形輥，首先將緊固螺栓203擰松，然后轉動轉炳204，轉炳204在旋轉時會帶動主軸201和弧形軸301同步轉動，在這里，由于不同寬幅以及不同材質的片膜在通過弧形輥時需要有相適應的曲度配合，因此通過轉炳204的轉動可對主軸201和弧形軸301及整個弧形輥進行高度調節，弧形輥高度的變化會直接改變其水平方向的曲度，而在方位針205和刻度盤206的配合下可使得操作者能夠更加精準的對其進行角度調節，另外，由于弧形輥的尺寸偏細長，且在高速旋轉下弧形輥即膠質輥套304會因阻尼的輕微變化而出現膠套褶曲的現象，進而影響物料通過的流暢性，因此通過三段式的膠質輥套304可以盡可能的減少這一擰曲現象發生，同時，高速旋轉會使紙的下表面較緊的吸貼在膠質輥套304的外側壁，并降低弧形輥的舒展性，因此內凹開設的溝槽305可有效分割膠質輥套304與紙之間的接觸面，溝槽305內的氣流可對紙與膠套之間進行剝離。

32.雖然在上文中已經參考實施方式對本實用新型進行了描述，然而在不脫離本實用新型的范圍的情況下，可以對其進行各種改進并且可以用等效物替換其中的部件。尤其是，只要不存在結構沖突，本實用新型所披露的實施方式中的各項特征均可通過任意方式相互結合起來使用，在本說明書中未對這些組合的情況進行窮舉性的描述僅僅是出于省略篇幅和節約資源的考慮。因此，本實用新型并不局限于文中公開的特定實施方式，而是包括落入權利要求的范圍內的所有技術方案。

技術特征：

1.一種復卷機專用弧形輥，包括固定基座(1)、調節機構(2)和輥筒機構(3)，其特征在于：所述固定基座(1)的居中處貫穿有調節機構(2)，所述調節機構(2)的一端設置有輥筒機構(3)；所述調節機構(2)包括：主軸(201)，其貫穿于所述固定基座(1)的居中部位；限位塊(202)，其固定于所述主軸(201)的外壁下端；緊固螺栓(203)，其貫穿于所述限位塊(202)的居中處；轉炳(204)，其固定于所述主軸(201)的水平一端；方位針(205)，其固定于所述主軸(201)的外壁上端；刻度盤(206)，其設置于所述方位針(205)的一側；所述輥筒機構(3)包括：弧形軸(301)，其固定于所述調節機構(2)的水平一端；固定輥套(302)，其安裝于所述弧形軸(301)的外側一圈；軸承圈(303)，其安裝于所述固定輥套(302)的外側一圈；膠質輥套(304)，其包裹于所述軸承圈(303)的外側壁；溝槽(305)，其開設于所述膠質輥套(304)的外側一圈。2.根據權利要求1所述的一種復卷機專用弧形輥，其特征在于：所述膠質輥套(304)分三段包裹于弧形軸(301)的最外側，且溝槽(305)沿膠質輥套(304)的圓周外壁一圈等距分布。3.根據權利要求1所述的一種復卷機專用弧形輥，其特征在于：所述固定基座(1)包括：軸承(101)，其設置于所述調節機構(2)的一側。4.根據權利要求1所述的一種復卷機專用弧形輥，其特征在于：所述方位針(205)下端的主軸(201)與刻度盤(206)處于同一圓心軸，且限位塊(202)、主軸(201)、方位針(205)和轉炳(204)為固定一體結構。5.根據權利要求1所述的一種復卷機專用弧形輥，其特征在于：所述緊固螺栓(203)貫穿于限位塊(202)并嵌合于固定基座(1)的外側壁，且限位塊(202)與轉炳(204)之間呈九十度分布。

技術總結

本實用新型公開了一種復卷機專用弧形輥，包括固定基座、調節機構和輥筒機構，所述固定基座的居中處貫穿有調節機構，所述調節機構的一端設置有輥筒機構，該復卷機專用弧形輥通過輥筒機構的設置，由于高速旋轉會使紙的下表面較緊的吸貼在膠質輥套的外側壁，并降低弧形輥的舒展性，舒展性降低則需要放慢弧形輥的轉速，進而降低其生產效率，因此內凹開設的溝槽可有效分割膠質輥套與紙之間的接觸面，溝槽內的氣流可對紙與膠套之間進行剝離，通過調節機構的設置，轉炳的轉動可對主軸和弧形軸及整個弧形輥進行高度調節，弧形輥高度的變化會直接改變其水平方向的曲度，而在方位針和刻度盤的配合下可使得操作者能夠更加精準的對其進行角度調節。角度調節。角度調節。

技術研發人員：藺雪松

受保護的技術使用者：東營華臻紙制品有限公司

技術研發日：2021.06.29

技術公布日：2022/3/1
